Тип оборудования: Малогабаритные наклонные УЗ ПЭП 2,5 МГц AN25xx

Производитель: Кропус

Модель:

Гарантия: 1 год

Описание:

Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости.

Маркировка по ГОСТ: П121-2,5-ХХ-М, где XX - угол ввода поперечной (сдвиговой)  волны в сталь 20

Номинальная частота 2,5 МГц

Размер пьезоэлемента 8х9 мм

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный, поперечных волн
• Обозначение по ГОСТ- П121-2,5-ХХ (где XX - угол ввода поперечной волны в сталь)
• Номинальная частота преобразователя- 2,5 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- 8х9 мм
• Размер контактной поверхности- 13х24 мм
• Материал призмы- орстекло
• Разъем подключения- Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- латунь с гальваническим покрытием
• Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм

Модели:

• AN2540 - преобразователь ультразвуковой 2,5МГц с углом ввода 40 градусов

Обозначение по ГОСТ: П121-2,5-40-М

Частота 2,5 МГц.

Угол ввода в сталь 40º.

Стрела  - 7 мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AN2545 - преобразователь ультразвуковой 2,5МГц с углом ввода 45 градусов

Обозначение по ГОСТ: П121-2,5-45-М

Частота 2,5 МГц.

Угол ввода в сталь 45º.

Стрела 8мм.

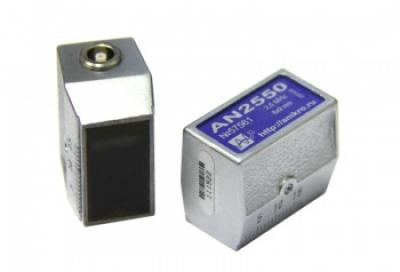

• AN2550 - преобразователь ультразвуковой 2,5МГц с углом ввода 50 градусов

Обозначение по ГОСТ: П121-2,5-50-М

Частота 2,5 МГц.

Угол ввода в сталь 50º.

Стрела 9 мм.

• AN2555 - преобразователь ультразвуковой 2,5МГц с углом ввода 55 градусов

Обозначение по ГОСТ: П121-2,5-55-М

Частота 2,5 МГц.

Угол ввода в сталь 55º.

Стрела 10 мм

• AN2560 - преобразователь ультразвуковой 2,5МГц с углом ввода 60 градусов

Обозначение по ГОСТ: П121-2,5-60-М

Частота 2,5 МГц.

Угол ввода в сталь 60º.

Стрела 10 мм

• AN2565 - преобразователь ультразвуковой 2,5МГц с углом ввода 65 градусов

Обозначение по ГОСТ: П121-2,5-65-М

Частота 2,5 МГц.

Угол ввода в сталь 65º.

Стрела 11 мм.

• AN2570 - преобразователь ультразвуковой 2,5МГц с углом ввода 70 градусов

Обозначение по ГОСТ: П121-2,5-70-М

Частота 2,5 МГц.

Угол ввода в сталь 70º.

Стрела 12 мм.

• AN2575 - преобразователь ультразвуковой 2,5МГц с углом ввода 75 градусов

Обозначение по ГОСТ: П121-2,5-75-М

Частота 2,5 МГц.

Угол ввода в сталь 75º.

Стрела 13 мм.

• AN2590 - преобразователь ультразвуковой 2,5МГц поверхностной волны

Обозначение по ГОСТ: П121-2,5-90-М

Частота 2,5 МГц.

Поверхностной волны

• AN2530 - преобразователь ультразвуковой 2,5МГц с углом ввода 30 градусов
