Тип оборудования: Малогабаритные наклонные преобразователи

Производитель: Кропус

Модель: AM50xx

Гарантия: 1 год

Описание:

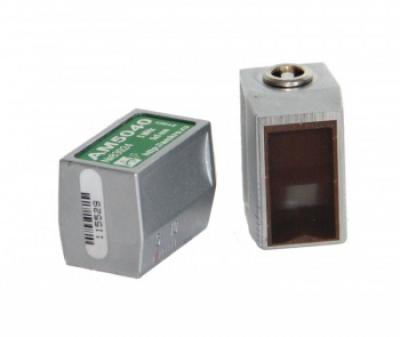

Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости.

Маркировка по ГОСТ: П121-5-ХХ-М, где XX - угол ввода поперечной (сдвиговой)  волны в сталь 20

Номинальная частота 5 МГц

Размер пьезоэлемента 5х5 мм

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный, поперечных волн
• Обозначение по ГОСТ- П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
• Номинальная частота преобразователя- 5 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- 5х5 мм
• Размер контактной поверхности- 13х22,5 мм
• Материал призмы- орстекло
• Разъем подключения- Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- латунь с гальваническим покрытием
• Габаритные размеры (ШхДхВ)- 15 х 25 х 17,5 мм

Модели:

• AM5040 - преобразователь ультразвуковой 5,0 МГц с углом ввода 40 градусов

Обозначение по ГОСТ: П121-5-40-М

Частота 5 МГц.

Угол ввода в сталь 40º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AM5045 - преобразователь ультразвуковой 5,0 МГц с углом ввода 45 градусов

Обозначение по ГОСТ: П121-5-45-М

Частота 5 МГц.

Угол ввода в сталь 45º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AM5050 - преобразователь ультразвуковой 5,0 МГц с углом ввода 50 градусов

Обозначение по ГОСТ: П121-5-50-М

Частота 5 МГц.

Угол ввода в сталь 50º.

Стрела  -  мм

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AM5055 - преобразователь ультразвуковой 5,0 МГц с углом ввода 55 градусов

Обозначение по ГОСТ: П121-5-55-М

Частота 5 МГц.

Угол ввода в сталь 55º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AM5060 - преобразователь ультразвуковой 5,0 МГц с углом ввода 60 градусов

Обозначение по ГОСТ: П121-5-60-М

Частота 5 МГц.

Угол ввода в сталь 60º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AM5065 - преобразователь ультразвуковой 5,0 МГц с углом ввода 65 градусов

Обозначение по ГОСТ: П121-5-65-М

Частота 5 МГц.

Угол ввода в сталь 65º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AM5070 - преобразователь ультразвуковой 5,0 МГц с углом ввода 70 градусов

Обозначение по ГОСТ: П121-5-70-М

Частота 5 МГц.

Угол ввода в сталь 70º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AM5090 - преобразователь ультразвуковой 5,0 МГц, поверхностной волны

Обозначение по ГОСТ: П121-5-90-М

Частота 5 МГц.

Поверхностной волны

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AM5075 - преобразователь ультразвуковой 5,0 МГц с углом ввода 75 градусов

Обозначение по ГОСТ: П121-5-75-М

Частота 5 МГц.

Угол ввода в сталь 75º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
