Тип оборудования: Малогабаритные наклонные преобразователи

Производитель: Кропус

Модель: ANGR50xx

Гарантия: 1 год

Описание:

Преобразователь наклонный совмещенный малогабаритный поперечных волн.

Маркировка по ГОСТ: П121-5-ХХ-АМ-004, где XX - угол ввода поперечной (сдвиговой)  волны в сталь 20

Номинальная частота 5 МГц

Диаметр пьезоэлемента 6 мм

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный, поперечных волн
• Обозначение по ГОСТ- П121-5-ХХ-АМ-004 (где XX - угол ввода поперечной волны в сталь)
• Номинальная частота преобразователя- 5 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- диаметр 6 мм
• Размер контактной поверхности- 16х25 мм
• Материал призмы- орстекло
• Разъем подключения- Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- алюминий с покрытием SoftTouch
• Габаритные размеры (ШхДхВ)- 16 х 27 х 19 мм

Модели:

• П121-5-хх-АМ-004) (ANGR5040 - ультразвуковой преобразователь 5МГц с углом ввода 40 град.

Обозначение по ГОСТ: П121-5-40-АМ-004

Частота 5 МГц. Диаметр п/э - 6мм

Угол ввода в сталь 40º.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• П121-5-хх-АМ-004) (ANGR5045 - ультразвуковой преобразователь 5МГц c углом ввода 45 град.

Обозначение по ГОСТ: П121-5-45-АМ-004

Частота 5 МГц. Диаметр п/э - 6мм

Угол ввода в сталь 45º.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• П121-5-хх-АМ-004) (ANGR5050 - ультразвуковой преобразователь 5МГц c углом ввода 50 град.

Обозначение по ГОСТ: П121-5-50-АМ-004

Частота 5 МГц. Диаметр п/э - 6мм

Угол ввода в сталь 50º.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• П121-5-хх-АМ-004) (ANGR5055 - ультразвуковой преобразователь 5МГц c углом ввода 55 град.

Обозначение по ГОСТ: П121-5-55-АМ-004

Частота 5 МГц. Диаметр п/э - 6мм

Угол ввода в сталь 55º.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

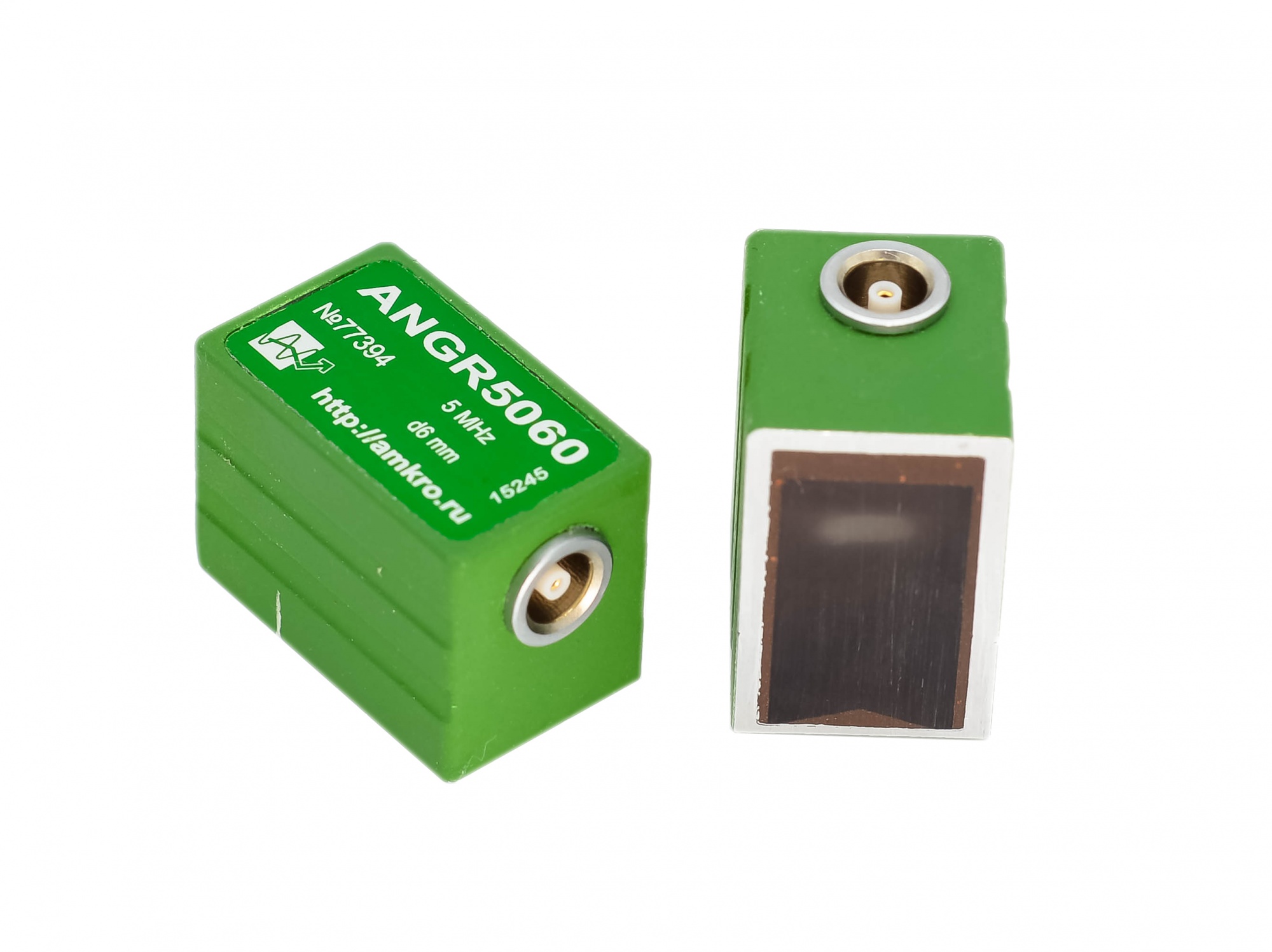

• П121-5-хх-АМ-004) (ANGR5060 - ультразвуковой преобразователь 5МГц c углом ввода 60 град.

Обозначение по ГОСТ: П121-5-60-АМ-004

Частота 5 МГц. Диаметр п/э - 6мм

Угол ввода в сталь 60º.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• П121-5-хх-АМ-004) (ANGR5065 - ультразвуковой преобразователь 5МГц c углом ввода 65 град.

Обозначение по ГОСТ: П121-5-65-АМ-004

Частота 5 МГц. Диаметр п/э - 6мм

Угол ввода в сталь 65º.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• П121-5-хх-АМ-004) (ANGR5070 - ультразвуковой преобразователь 5МГц c углом ввода 70 град.

Обозначение по ГОСТ: П121-5-70-АМ-004

Частота 5 МГц. Диаметр п/э - 6мм

Угол ввода в сталь 70º.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• П121-5-хх-АМ-004) (ANGR5075 - ультразвуковой преобразователь 5МГц c углом ввода 75 град.

Обозначение по ГОСТ: П121-5-75-АМ-004

Частота 5 МГц. Диаметр п/э - 6мм

Угол ввода в сталь 75º.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• П121-5-хх-АМ-004) (ANGR5090 - ультразвуковой преобразователь 5МГц, поверхностной волны

Обозначение по ГОСТ: П121-5-90-АМ-004

Частота 5 МГц. Диаметр п/э - 6мм

Поверхностная волна

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
