Тип оборудования: Малогабаритные наклонные

Производитель: Кропус

Модель: AM10xx

Гарантия: 1 год

Описание:

Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости.

Маркировка по ГОСТ: П121-10-ХХ-М, где XX - угол ввода поперечной (сдвиговой)  волны в сталь 20

Номинальная частота 10 МГц

Размер пьезоэлемента 4х4 мм

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный, поперечных волн
• Обозначение по ГОСТ- П121-10-ХХ (где XX - угол ввода поперечной волны в сталь)
• Номинальная частота преобразователя- 10 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- 4х4 мм
• Размер контактной поверхности- 13х22,5 мм
• Материал призмы- орстекло
• Разъем подключения- Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- латунь с гальваническим покрытием
• Габаритные размеры (ШхДхВ)- 15 х 25 х 17,5 мм

Модели:

• AM1040 - преобразователь ультразвуковой 10,0 МГц с углом ввода 40 градусов

Обозначение по ГОСТ: П121-10-40-М

Частота 10 МГц.

Угол ввода в сталь 40º.

Стрела  -  мм.

• AM1045 - преобразователь ультразвуковой 10,0 МГц с углом ввода 45 градусов

Обозначение по ГОСТ: П121-10-45-М

Частота 10 МГц.

Угол ввода в сталь 45º.

Стрела  -  мм.

• AM1050 - преобразователь ультразвуковой 10,0 МГц с углом ввода 50 градусов

Обозначение по ГОСТ: П121-10-50-М

Частота 10 МГц.

Угол ввода в сталь 50º.

Стрела  - 5  мм.

• AM1055 - преобразователь ультразвуковой 10,0 МГц с углом ввода 55 градусов

Обозначение по ГОСТ: П121-10-55-М

Частота 10 МГц.

Угол ввода в сталь 55º.

Стрела  -5  мм.

• AM1060 - преобразователь ультразвуковой 10,0 МГц с углом ввода 60 градусов

Обозначение по ГОСТ: П121-10-60-М

Частота 10 МГц.

Угол ввода в сталь 60º.

Стрела  -  мм.

• AM1065 - преобразователь ультразвуковой 10,0 МГц с углом ввода 65 градусов

Обозначение по ГОСТ: П121-10-65-М

Частота 10 МГц.

Угол ввода в сталь 65º.

Стрела  -  7 мм.

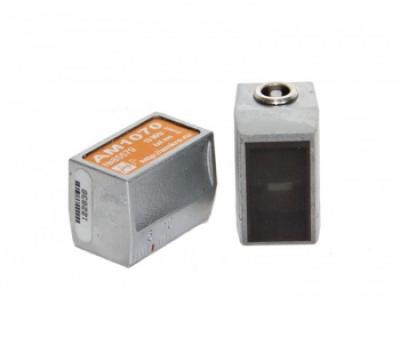

• AM1070 - преобразователь ультразвуковой 10,0 МГц с углом ввода 70 градусов

Обозначение по ГОСТ: П121-10-70-М

Частота 10 МГц.

Угол ввода в сталь 70º.

Стрела  - 7 мм

• AM1075 - преобразователь ультразвуковой 10,0 МГц с углом ввода 75 градусов

Обозначение по ГОСТ: П121-10-75-М

Частота 10 МГц.

Угол ввода в сталь 75º.

Стрела  -  мм.

• AM1090 - преобразователь ультразвуковой 10,0 МГц, поверхностной волны

Обозначение по ГОСТ: П121-10-90-М

Частота 10 МГц.

Поверхностная волна
