Тип оборудования: Малогабаритные наклонные преобразователи

Производитель: Кропус

Модель: AN50xx

Гарантия: 1 год

Описание:

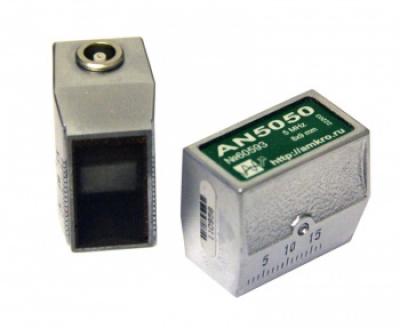

Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости.

Маркировка по ГОСТ: П121-5-ХХ-М, где XX - угол ввода поперечной (сдвиговой)  волны в сталь

Номинальная частота 5 МГц

Размер пьезоэлемента 8х9 мм

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный, поперечных волн
• Обозначение по ГОСТ- П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
• Номинальная частота преобразователя- 5 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- 8х9 мм
• Размер контактной поверхности- 13х24 мм
• Материал призмы- орстекло
• Разъем подключения-
• Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- латунь с гальваническим покрытием
• Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм

Модели:

• AN5040 - преобразователь ультразвуковой 5,0 МГц с углом ввода 40 градусов

Частота 5 МГц. Угол ввода в сталь 40º.

• AN5045 - преобразователь ультразвуковой 5,0 МГц с углом ввода 45 градусов

Частота 5 МГц. Угол ввода в сталь 45º.

• AN5050 - преобразователь ультразвуковой 5,0 МГц с углом ввода 50 градусов

Частота 5 МГц. Угол ввода в сталь 50º. .

• AN5055 - преобразователь ультразвуковой 5,0 МГц с углом ввода 55 градусов

Частота 5 МГц. Угол ввода в сталь 55º. .

• AN5060 - преобразователь ультразвуковой 5,0 МГц с углом ввода 60 градусов

• AN5030 - преобразователь ультразвуковой 5,0 МГц с углом ввода 30 градусов

• AN5065 - преобразователь ультразвуковой 5,0 МГц с углом ввода 65 градусов

• AN5070 - преобразователь ультразвуковой 5,0 МГц с углом ввода 70 градусов

Частота 5 МГц. Угол ввода в сталь 70º.

• AN5075 - преобразователь ультразвуковой 5,0 МГц с углом ввода 75 градусов

• AN5090 - преобразователь ультразвуковой 5,0 МГц, поверхностной волны

Частота 5 МГц. Поверхностной волны
