Тип оборудования: Малогабаритные наклонные преобразователи

Производитель: Кропус

Модель: ANG50xx

Гарантия: 1 год

Описание:

Преобразователь наклонный совмещенный малогабаритный поперечных волн.

Маркировка по ГОСТ: П121-5-ХХ-АМ-001, где XX - угол ввода поперечной (сдвиговой)  волны в сталь 20

Номинальная частота 5 МГц

Размер пьезоэлемента 5х10 мм

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный, поперечных волн
• Обозначение по ГОСТ- П121-5-ХХ-АМ-001 (где XX - угол ввода поперечной волны в сталь)
• Номинальная частота преобразователя- 5 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- 5 х 10 мм
• Размер контактной поверхности- 16х25 мм
• Материал призмы- орстекло
• Разъем подключения- Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- алюминий с покрытием SoftTouch
• Габаритные размеры (ШхДхВ)- 16 х 27 х 19 мм

Модели:

• П121-5-хх-АМ-001) (ANG5040 - ультразвуковой преобразователь 5МГц с углом ввода 40 град.

Обозначение по ГОСТ: П121-5-40-AM-001

Частота 5 МГц.

Угол ввода в сталь 40º.

Стрела 5мм.

• П121-5-хх-АМ-001) (ANG5045 - ультразвуковой преобразователь 5МГц c углом ввода 45 град.

Обозначение по ГОСТ: П121-5-45-AM-001

Частота 5 МГц.

Угол ввода в сталь 45º.

Стрела 5мм.

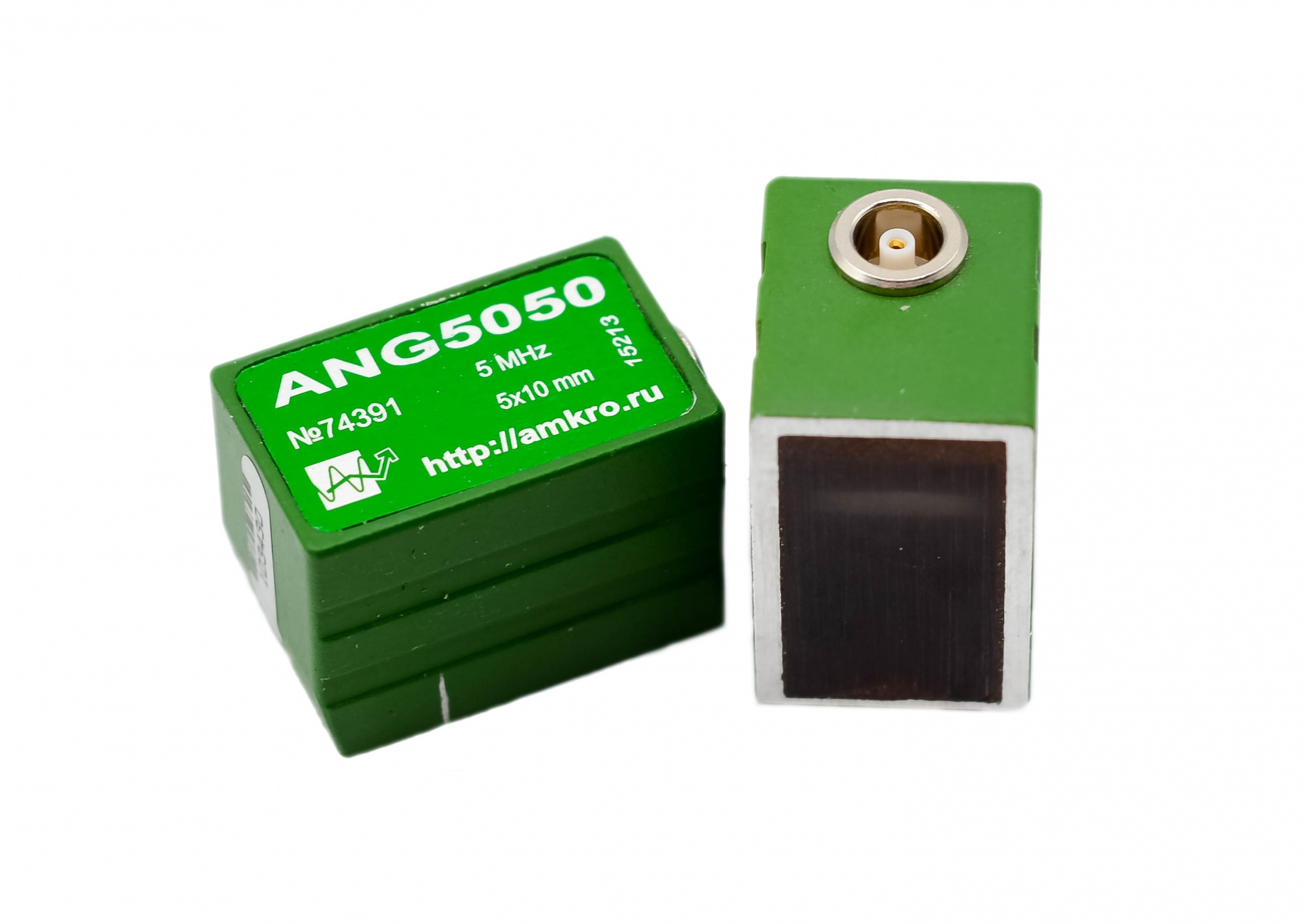

• П121-5-хх-АМ-001) (ANG5050 - ультразвуковой преобразователь 5МГц c углом ввода 50 град.

Обозначение по ГОСТ: П121-5-50-AM-001

Частота 5 МГц.

Угол ввода в сталь 50º.

Стрела 6,5мм.

• П121-5-хх-АМ-001) (ANG5055 - ультразвуковой преобразователь 5МГц c углом ввода 55 град.

Обозначение по ГОСТ: П121-5-55-AM-001

Частота 5 МГц.

Угол ввода в сталь 55º.

Стрела 6,5мм.

• П121-5-хх-АМ-001) (ANG5060 - ультразвуковой преобразователь 5МГц c углом ввода 60 град.

Обозначение по ГОСТ: П121-5-60-AM-001

Частота 5 МГц.

Угол ввода в сталь 60º.

Стрела 7мм.

• П121-5-хх-АМ-001) (ANG5065 - ультразвуковой преобразователь 5МГц c углом ввода 65 град.

Обозначение по ГОСТ: П121-5-65-AM-001

Частота 5 МГц.

Угол ввода в сталь 65º.

Стрела 8мм.

• П121-5-хх-АМ-001) (ANG5070 - ультразвуковой преобразователь 5МГц c углом ввода 70 град.

Обозначение по ГОСТ: П121-5-70-AM-001

Частота 5 МГц.

Угол ввода в сталь 70º.

Стрела 8мм.

• П121-5-хх-АМ-001) (ANG5075 - ультразвуковой преобразователь 5МГц c углом ввода 75 град.

Обозначение по ГОСТ: П121-5-75-AM-001

Частота 5 МГц.

Угол ввода в сталь 75º.

Стрела 9мм.

• П121-5-хх-АМ-001) (ANG5090 - ультразвуковой преобразователь 5МГц, поверхностной волны

Обозначение по ГОСТ: П121-5-90-AM-001

Частота 5 МГц.

Поверхностная волна
