Назначение измерителя электроизоляции MIC-10:

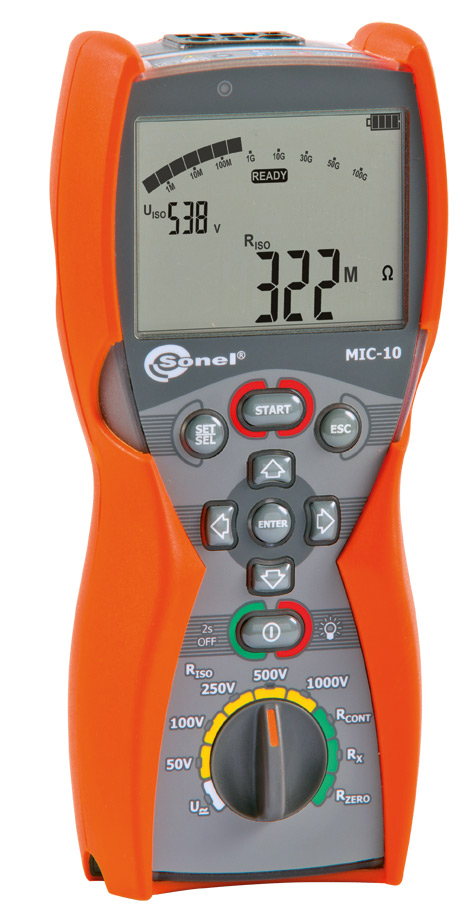

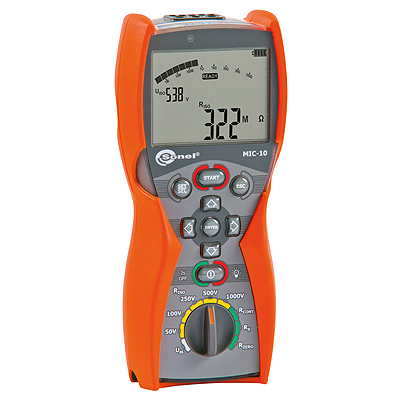

Измеритель параметров электроизоляции MIC-10 - цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм.

Мегаоомметр MIC-10 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Основные функции измерителя параметров электроизоляции MIC-10

• измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250 В, 500В, 1000В
• измерение сопротивления изоляции до 10 ГОм
• звуковая индикация пятисекундных интервалов - упрощает решение задачи по построению временной зависимости
• постоянная индикация измеряемого сопротивления или тока утечки
• автоматическая разрядка емкости кабеля после окончания измерения изоляции
• измерение напряжения переменного и постоянного тока до 600 В
• измерение емкости кабеля (в процессе измерения сопротивления изоляции)
• измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом
• низковольтное измерение активного сопротивления
• контроль целостности электрических цепей
• измерение напряжения переменного и постоянного тока

Основные технические характеристики мегаомметра MIC-10

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного и постоянного тока (True RMS)

• Диапазон частоты: 45...65 Гц


  Измерение сопротивления изоляции

  Диапазон измерения согласно IEC 61557-2: для U_N = 50 В: 50 кОм...250,0 МОм



  Диапазон для UN = 50 В	Разрешение	Основная погрешность
  0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...250,0 МОм	0,1 МОм



  Диапазон измерения согласно IEC 61557-2: для U_N = 100 В: 100 кОм...500,0 МОм



  Диапазон для UN = 100 В	Разрешение	Основная погрешность
  0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...500,0 МОм	0,1 МОм



  Диапазон измерения согласно IEC 61557-2: для U_N = 250 В: 250 кОм...2,000 ГОм



  Диапазон для UN = 250 В	Разрешение	Основная погрешность
  0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...999,9 МОм	0,1 МОм
  1,000...2,000 ГОм	0,001 ГОм



  Диапазон измерения согласно IEC 61557-2: для U_N = 500 В: 500 кОм...5,00 ГОм



  Диапазон для UN = 500 В	Разрешение	Основная погрешность
  0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...999,9 МОм	0,1 МОм
  1,000...4,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)



  Диапазон измерения согласно IEC 61557-2: для U_N = 1000 В: 1000 кОм...10,00 ГОм



  Диапазон для UN = 1000 В	Разрешение	Основная погрешность
  0,0 ... 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...999,9 МОм	0,1 МОм
  1,000...4,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)
  5,00...10,00 ГОм	0,01 ГОм



  Внимание:  Для значения сопротивления изоляции ниже R_ISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:


  где:
  R_ISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
  U_ISOnom - номинальное напряжение измерения
  I_ISOmax - максимальный ток преобразователя (1 мА)



  Измерение емкости

  Диапазон	Разрешение	Основная погрешность
  1...999 нФ	1 нФ	±(5% и. в. + 5 е. м. р.)
  1,00...9,99 мкФ	0,01 мкФ

Измерение только в процессе измерения R_ISO

Низковольтное измерение сопротивления

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом

• Напряжение на разомкнутых измерительных проводниках: 8 В
• Выходной ток при R<2 >
• Компенсация сопротивления измерительных проводников
• Измерение двунаправленным током

Измерение активного сопротивления малым током

• Напряжение на разомкнутых измерительных проводниках: 8...16 В
• Выходной ток > 10 мA
• Звуковая индикация при сопротивлении < >
• Компенсация сопротивления измерительных проводников

Стандартный комплект поставки мегаоомметра MIC-10
