MIC-30 Измеритель параметров электроизоляции

  • Измеритель параметров электроизоляции MIC-30 sonel

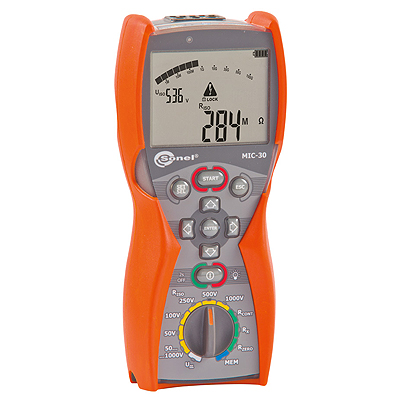

    /images/all/3/2650/big/img_5.jpg

    jijijij

    MIC-30 Измеритель параметров электроизоляции
  • Измеритель параметров электроизоляции MIC-30

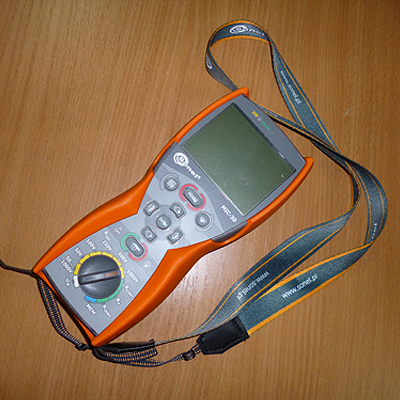

    /images/all/3/2650/big/img_14.jpg

    Измеритель параметров электроизоляции MIC-30

    Измеритель параметров электроизоляции MIC-30

ЦЕНА: 103 560 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Артикул: WMRUMIC30
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.27MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем измерители параметров электроизоляции Sonel по всей России курьерскими службами и транспортными коспаниями.



Измеритель параметров электроизоляции MIC-30





Гарантия на прибор MIC-30: 36 месяцев
Номер в Госреестре: 49421-12
Класс защиты: IV 600 В (III 1000 В ) согласно PN-EN 61010-1
Температурный диапазон: -10...+50°C
Габариты ШxВxГ: 220x100x60 мм
Масса: около 0,6 кг



Индекс для заказа MIC-30 : WMPLMIC30



Назначение измерителя параметров электроизоляции MIC-30:



Измеритель параметров электроизоляции MIC-30 - цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 100 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки, а также измеряет емкость кабеля. Мегаомметр MIC-30 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.



Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.



Мегаомметр MIC-30 выполняет следующие функции:



  • измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250В, 500В, 1000В или установка произвольной величины 50...1000В с шагом 10В
  • измерение сопротивления изоляции до 100 ГОм
  • установка трех интервалов времени T1, T2 и T3 в диапазоне 1...600 с для вычисления коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции)
  • звуковая индикация пятисекундных интервалов - упрощает решение задачи по построению временной зависимости
  • постоянная индикация измеряемого сопротивления или тока утечки
  • измерение с использованием адаптера UNI-Schuko
  • автоматическая разрядка емкости кабеля после окончания измерения изоляции
  • измерение емкости кабеля (в процессе измерения сопротивления изоляции)
  • измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом
  • низковольтное измерение активного сопротивления
  • контроль целостности электрических цепей
  • измерение напряжения переменного и постоянного тока



Основные технические характеристики MIC-30



Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного и постоянного тока (True RMS)



ДиапазонРазрешениеОсновная погрешность
0,0...299,9 В 0,1 В ±(2% и. в. + 6 е. м. р.)
300...600 В 1 В ±(2% и. в. + 2 е. м. р.)



  • Диапазон частоты: 45...65 Гц

    Измерение сопротивления изоляции

    Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм...250,0 МОм

    Диапазон для UN = 50 ВРазрешениеОсновная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    ±(5% и. в. + 8 е. м. р.)*
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...250,0 МОм 0,1 МОм
    * - для адаптера WS-04

    Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм...500,0 МОм

    Диапазон для UN = 100 ВРазрешениеОсновная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    ±(5% и. в. + 8 е. м. р.)*
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...500,0 МОм 0,1 МОм
    * - для адаптера WS-04

    Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм...2,000 ГОм

    Диапазон для UN = 250 ВРазрешениеОсновная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    ±(5% и. в. + 8 е. м. р.)*
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...999,9 МОм 0,1 МОм
    1,000...2,000 ГОм 0,001 ГОм
    * - для адаптера WS-04

    Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм...20,00 ГОм

    Диапазон для UN = 500 ВРазрешениеОсновная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    ±(5% и. в. + 8 е. м. р.)*
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...999,9 МОм 0,1 МОм
    1,000...9,999 ГОм 0,001 ГОм ±(4% и. в. + 6 е. м. р.)
    ±(6% и. в. + 6 е. м. р.)*
    10,00...20,00 ГОм 0,01 ГОм
    * - для адаптера WS-04

    Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм...100,00 ГОм

    Диапазон для UN = 1000 ВРазрешениеОсновная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...999,9 МОм 0,1 МОм
    1,000...9,999 ГОм 0,001 ГОм ±(4% и. в. + 6 е. м. р.)
    10,00...20,00 ГОм 0,01 ГОм
    100,0 ГОм 0,1 ГОм

    Внимание:  Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:

    Для значения сопротивления изоляции
    где:
    RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
    UISOnom - номинальное напряжение измерения
    IISOmax - максимальный ток преобразователя (1 мА)

    Измерение емкости

    ДиапазонРазрешениеОсновная погрешность
    1...999 нФ 1 нФ ±(5% и. в. + 5 е. м. р.)
    1,00...9,99 мкФ 0,01 мкФ
  • Измерение только в процессе измерения RISO

    Низковольтное измерение сопротивления

    Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

    Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом
    ДиапазонРазрешениеОсновная погрешность
    0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
    20,0...199,9 Ом 0,1 Ом
    200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.)
    • Напряжение на разомкнутых измерительных проводниках: 8 В
    • Выходной ток при R<2 Ом: мин. 200 мA
    • Компенсация сопротивления измерительных проводников
    • Измерение двунаправленным током

    Измерение активного сопротивления малым током

    ДиапазонРазрешениеОсновная погрешность
    0,0...199,9 Ом 0,1 Ом ±(3% и. в. + 3 е. м. р.)
    200...1999 Ом 1 Ом
    • Напряжение на разомкнутых измерительных проводниках: 8...16 В
    • Выходной ток > 10 мA
    • Звуковая индикация при сопротивлении < 30 Ом ±10%
    • Компенсация сопротивления измерительных проводников
    Дополнительные технические характеристики
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности IV 600 В (III 1000 В) согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP67
    Питание измерителя 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA)
    Габаритные размеры 220×100×60 мм
    Масса измерителя около 0,6 кг
    Температура хранения -20...+70° C
    Рабочая температура -10...+50° C
    Память результатов измерений 990 ячеек
    Интерфейс радиоканал OR-1



Стандартный комплект поставки мегаомметра MIC-30:



 Индекс
Провод измерительный 1,2 м с разъемами «банан» голубой WAPRZ1X2BUBB
Футляр М6 WAFUTM6
Крепеж «Свободные руки» WAPOZUCH1
Провод измерительный 1,2 м с разъёмами «банан» чёрный WAPRZ1X2BLBB
Ремень для переноски прибора WAPOZSZE4
Зонд острый с разъемом «банан» красный WASONREOGB1
Зажим «Крокодил» изолированный голубой K02 WAKROBU20K02
Зонд острый с разъемом «банан» черный WASONBLOGB1
Провод измерительный 1,2 м с разъемами «банан» красный WAPRZ1X2REBB
Введите число *


Введите число *
Сертификаты

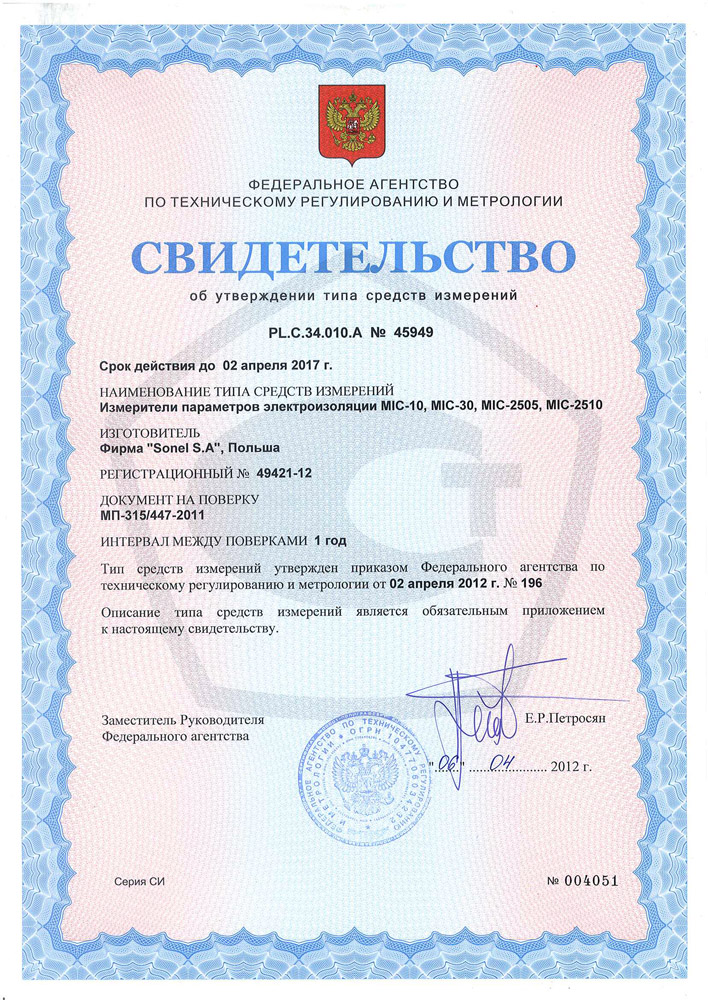

Свидетельство об утверждении типа средств измерения на измеритель параметров электроизоляции MIC-30


ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ




ПОХОЖИЕ ТОВАРЫ

MIC-30 Измеритель параметров электроизоляции

Доставляем измерители параметров электроизоляции Sonel по всей России курьерскими службами и транспортными коспаниями.



Измеритель параметров электроизоляции MIC-30





Гарантия на прибор MIC-30: 36 месяцев
Номер в Госреестре: 49421-12
Класс защиты: IV 600 В (III 1000 В ) согласно PN-EN 61010-1
Температурный диапазон: -10...+50°C
Габариты ШxВxГ: 220x100x60 мм
Масса: около 0,6 кг



Индекс для заказа MIC-30 : WMPLMIC30



Назначение измерителя параметров электроизоляции MIC-30:



Измеритель параметров электроизоляции MIC-30 - цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 100 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки, а также измеряет емкость кабеля. Мегаомметр MIC-30 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.



Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.



Мегаомметр MIC-30 выполняет следующие функции:



  • измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250В, 500В, 1000В или установка произвольной величины 50...1000В с шагом 10В
  • измерение сопротивления изоляции до 100 ГОм
  • установка трех интервалов времени T1, T2 и T3 в диапазоне 1...600 с для вычисления коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции)
  • звуковая индикация пятисекундных интервалов - упрощает решение задачи по построению временной зависимости
  • постоянная индикация измеряемого сопротивления или тока утечки
  • измерение с использованием адаптера UNI-Schuko
  • автоматическая разрядка емкости кабеля после окончания измерения изоляции
  • измерение емкости кабеля (в процессе измерения сопротивления изоляции)
  • измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом
  • низковольтное измерение активного сопротивления
  • контроль целостности электрических цепей
  • измерение напряжения переменного и постоянного тока



Основные технические характеристики MIC-30



Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного и постоянного тока (True RMS)



ДиапазонРазрешениеОсновная погрешность
0,0...299,9 В 0,1 В ±(2% и. в. + 6 е. м. р.)
300...600 В 1 В ±(2% и. в. + 2 е. м. р.)



  • Диапазон частоты: 45...65 Гц

    Измерение сопротивления изоляции

    Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм...250,0 МОм

    Диапазон для UN = 50 ВРазрешениеОсновная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    ±(5% и. в. + 8 е. м. р.)*
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...250,0 МОм 0,1 МОм
    * - для адаптера WS-04

    Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм...500,0 МОм

    Диапазон для UN = 100 ВРазрешениеОсновная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    ±(5% и. в. + 8 е. м. р.)*
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...500,0 МОм 0,1 МОм
    * - для адаптера WS-04

    Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм...2,000 ГОм

    Диапазон для UN = 250 ВРазрешениеОсновная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    ±(5% и. в. + 8 е. м. р.)*
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...999,9 МОм 0,1 МОм
    1,000...2,000 ГОм 0,001 ГОм
    * - для адаптера WS-04

    Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм...20,00 ГОм

    Диапазон для UN = 500 ВРазрешениеОсновная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    ±(5% и. в. + 8 е. м. р.)*
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...999,9 МОм 0,1 МОм
    1,000...9,999 ГОм 0,001 ГОм ±(4% и. в. + 6 е. м. р.)
    ±(6% и. в. + 6 е. м. р.)*
    10,00...20,00 ГОм 0,01 ГОм
    * - для адаптера WS-04

    Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм...100,00 ГОм

    Диапазон для UN = 1000 ВРазрешениеОсновная погрешность
    0,0 ... 999,9 кОм 0,1 кОм ±(3% и. в. + 8 е. м. р.)
    1,000...9,999 МОм 0,001 МОм
    10,00...99,99 МОм 0,01 МОм
    100,0...999,9 МОм 0,1 МОм
    1,000...9,999 ГОм 0,001 ГОм ±(4% и. в. + 6 е. м. р.)
    10,00...20,00 ГОм 0,01 ГОм
    100,0 ГОм 0,1 ГОм

    Внимание:  Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:

    Для значения сопротивления изоляции
    где:
    RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
    UISOnom - номинальное напряжение измерения
    IISOmax - максимальный ток преобразователя (1 мА)

    Измерение емкости

    ДиапазонРазрешениеОсновная погрешность
    1...999 нФ 1 нФ ±(5% и. в. + 5 е. м. р.)
    1,00...9,99 мкФ 0,01 мкФ
  • Измерение только в процессе измерения RISO

    Низковольтное измерение сопротивления

    Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

    Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом
    ДиапазонРазрешениеОсновная погрешность
    0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
    20,0...199,9 Ом 0,1 Ом
    200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.)
    • Напряжение на разомкнутых измерительных проводниках: 8 В
    • Выходной ток при R<2 Ом: мин. 200 мA
    • Компенсация сопротивления измерительных проводников
    • Измерение двунаправленным током

    Измерение активного сопротивления малым током

    ДиапазонРазрешениеОсновная погрешность
    0,0...199,9 Ом 0,1 Ом ±(3% и. в. + 3 е. м. р.)
    200...1999 Ом 1 Ом
    • Напряжение на разомкнутых измерительных проводниках: 8...16 В
    • Выходной ток > 10 мA
    • Звуковая индикация при сопротивлении < 30 Ом ±10%
    • Компенсация сопротивления измерительных проводников
    Дополнительные технические характеристики
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности IV 600 В (III 1000 В) согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP67
    Питание измерителя 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA)
    Габаритные размеры 220×100×60 мм
    Масса измерителя около 0,6 кг
    Температура хранения -20...+70° C
    Рабочая температура -10...+50° C
    Память результатов измерений 990 ячеек
    Интерфейс радиоканал OR-1

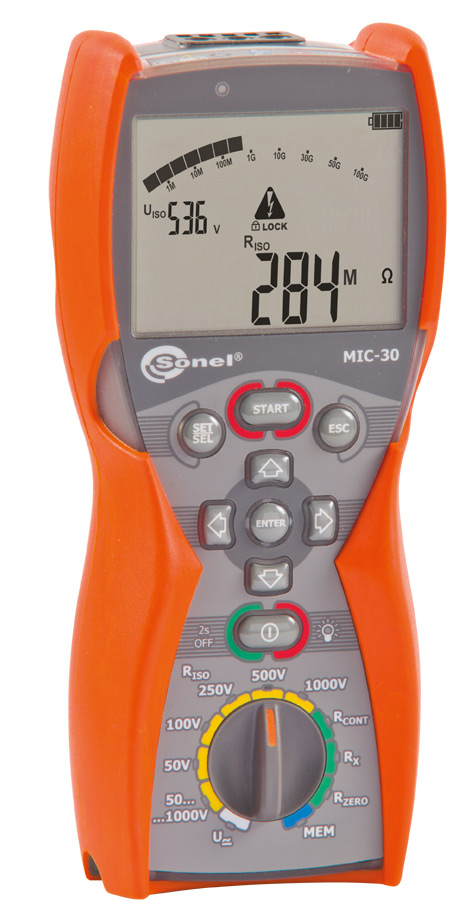

Стандартный комплект поставки мегаомметра MIC-30:



 Индекс
Провод измерительный 1,2 м с разъемами «банан» голубой WAPRZ1X2BUBB
Футляр М6 WAFUTM6
Крепеж «Свободные руки» WAPOZUCH1
Провод измерительный 1,2 м с разъёмами «банан» чёрный WAPRZ1X2BLBB
Ремень для переноски прибора WAPOZSZE4
Зонд острый с разъемом «банан» красный WASONREOGB1
Зажим «Крокодил» изолированный голубой K02 WAKROBU20K02
Зонд острый с разъемом «банан» черный WASONBLOGB1
Провод измерительный 1,2 м с разъемами «банан» красный WAPRZ1X2REBB
103560 RUB
В наличии
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
