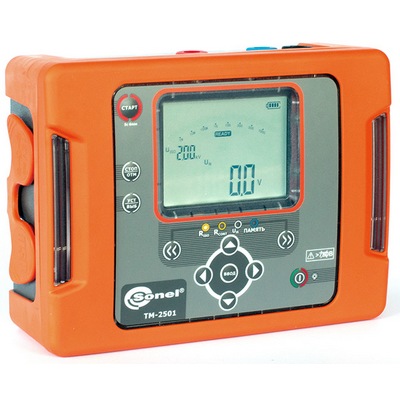

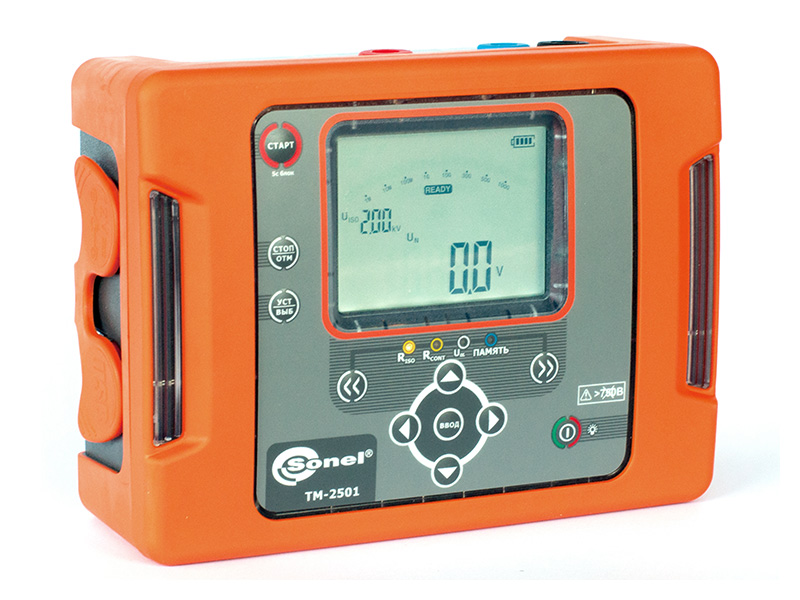

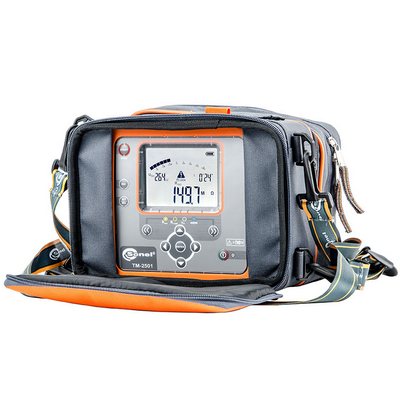

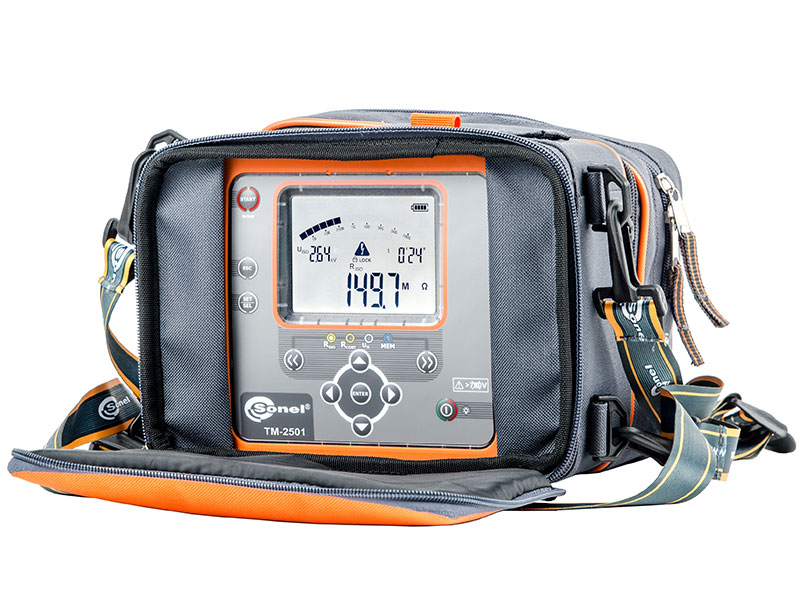

Измеритель параметров электроизоляции Sonel TM-2501

Произведено в России!

TM-2510 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.

Измеритель TM-2501 позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и  сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Отличительной особенностью TM-2501 является возможность работы при использования внешнего источника питания: либо сеть 220 В, либо автомобильная сеть 12 В (через Адаптер автомобильный (12В)), либо внешний аккумулятор с выходным напряжением 12 В. При этом измеритель оснащен встроенным аккумулятором NiMH 9,6 В, 2 А×ч, что позволяет работать автономно.

TM-2501 - первый мегомметр SONEL, произведенный в России.

Отличительные особенности измерителя параметров электроизоляции TM-2501:

• измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В;
• измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
• вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
• индикация измеряемого сопротивления и тока утечки;
• автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
• измерение сопротивления контактов и защитных проводников R_cont током 200 мА с разрешением 0,01 Ом (металлосвязь);
• измерение напряжения переменного и постоянного тока до 750В;
• работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
• сохранение результатов измерений в память и передача данных на ПК;
• совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
• рабочий диапазон температур от -20°C до +50°C

Технические характеристики измерителя параметров электроизоляции TM-2501:

• Класс защиты: IV 600В (III 1000В)
• Температурный диапазон: -20...+50 °C
• Габариты ШxВxГ: 200 x 180 x 77 мм
• Масса: около 0,9 кг

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение напряжения переменного и постоянного тока (True RMS):

• Диапазон частоты: 45...65 Гц

Измерение сопротивления изоляции:

Диапазон измерения согласно IEC 61557-2: R_ISOmin=U_ISOnom/I_ISOnom...1,000 ТОм (I_ISOnom=1 мА)

• Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона).

Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.

Низковольтное измерение сопротивления:

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом

• Напряжение на разомкнутых измерительных проводниках: 4…24 В
• Выходной ток при R<2 >
• Компенсация сопротивления измерительных проводников
• Измерение двунаправленным током

Дополнительные технические характеристики Sonel TM-2501:

Комплект поставки измерителя параметров электроизоляции TM-2501:

• Зажим «Крокодил» изолированный голубой K02
• Зажим «Крокодил» изолированный красный K02
• Зажим «Крокодил» изолированный черный K01
• Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012
• Зонд острый с разъемом «банан» красный 5кВ
• Зонд острый с разъемом «банан» черный 5кВ
• Кабель последовательного интерфейса USB
• Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой
• Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный
• Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный

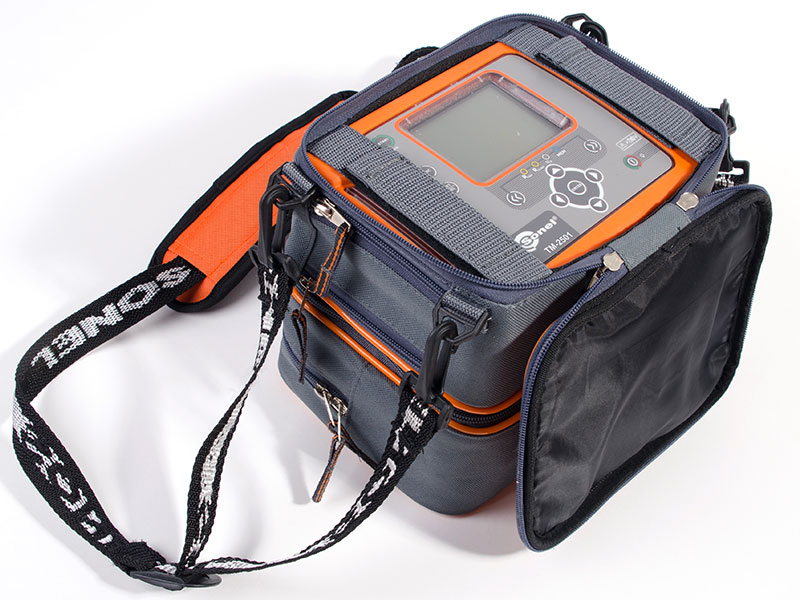

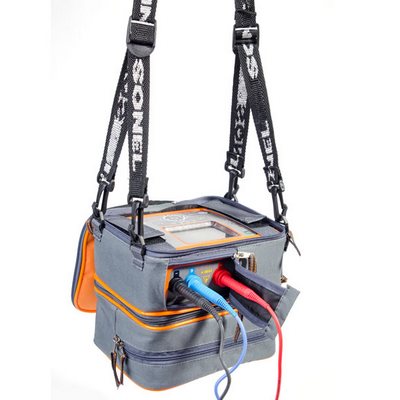

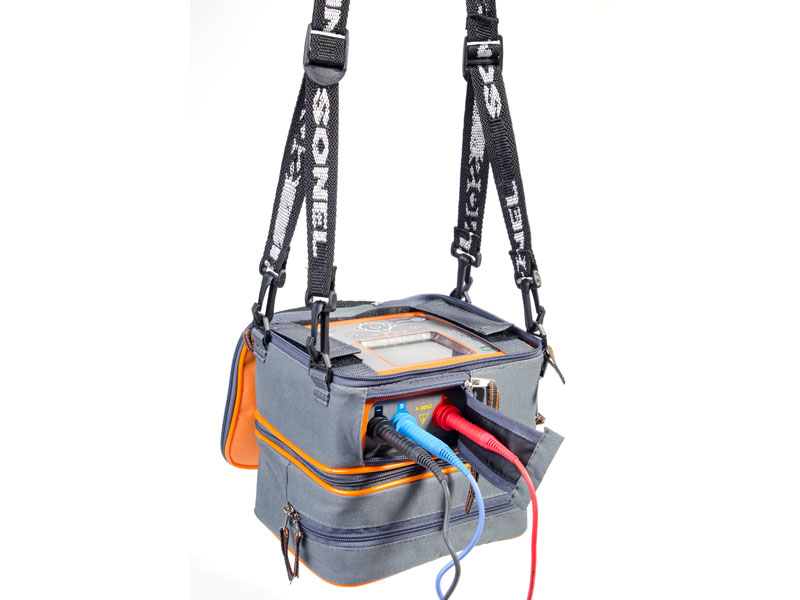

• Футляр M8
