MIC-10k1 Измеритель параметров электроизоляции

  • MIC-10k1 Измеритель параметров электроизоляции

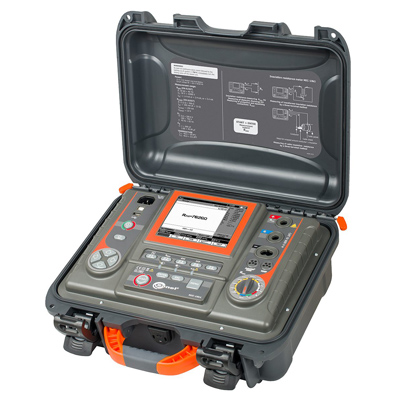

    /images/all/3/6366/big/img_5.jpg

    jijijij

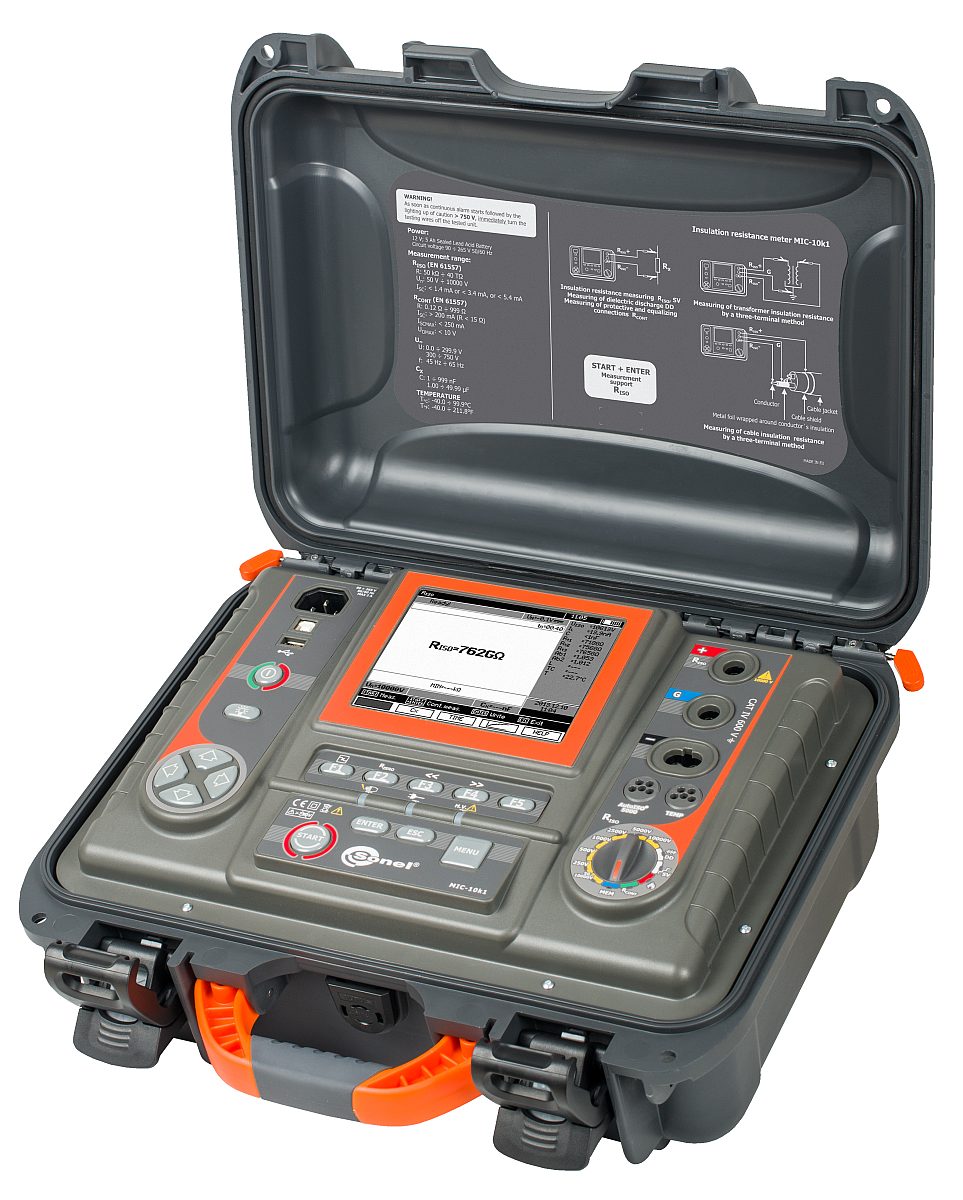

    MIC-10k1 Измеритель параметров электроизоляции

ЦЕНА: 599 880 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Артикул: WMRUMIC10K1
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 1.44MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Гарантия: 36 месяцев

Класс защиты: IP40 (IP 67 с закрытой верхней крышкой)

Температурный диапазон: -20 °C … +50 °C

Габариты ШxВxГ: 390×310×180 мм

Масса: 7 кг



Описание прибора:

Измеритель Sonel MIC-10k1 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).



Измеритель параметров электроизоляции MIC-10k1 обладает следующими отличительными особенностями:



  • Измерение сопротивления электроизоляции RISO до 40 ТОм;
  • Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В);
  • Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
  • Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
  • Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
  • Установка времени измерения - до 99'59';
  • Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
  • Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
  • Индикация измерительного напряжения;
  • Измерительный ток – 1,2 мА , 3 мА или 5 мА;
  • Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
  • Защита от объекта измерения находящегося под напряжением;
  • Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
  • Измерение емкости в процессе измерения сопротивления электроизоляции;
  • Измерение температуры с использованием дополнительного зонда;
  • Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
  • Измерение коэффициента разряда диэлектриков (DD);
  • Локализация повреждений (прожиг).
  • Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
  • Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь);
  • Регулируемые пределы измерения Riso и RCONT;
  • Измерение постоянного и переменного напряжения до 750 В;
  • Отображение графиков на дисплее в процессе измерения;
  • Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
  • Поддержка опциональной мини Bluetooth клавиатуры;
  • Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
  • Графический дисплей 5,6 дюймов с подсветкой;
  • Подсветка клавиатуры;
  • Питание от электросети или встроенного аккумулятора;
  • Встроенное зарядное устройство.



Технические характеристики измерителя параметров электроизоляции MIC-10k1:



Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно IEC 61557-2 для UN = 10 кВ: от 10,0 МОм до 40,0 ТОм

Диапазон отображения Разрешение Основная погрешность
0,0...999 кОм 1 кОм ± (3 % и.в. + 10 е.м. р.)
1,00...9,99 МОм 0,01 МОм
10,0...99,9 МОм 0,1 МОм
100...999 МОм 1 МОм
1,00...9,99 ГОм 0,01 ГОм
10,0...99,9 ГОм 0,1 ГОм
100...999 ГОм 1 ГОм ± (3,5 % и.в. + 10 е.м. р.)
1,00…9,99 ТОм 0,01 TОм ± (7,5 % и.в. + 10 е.м. р.)
10,0...19,9 ТОм 0,1 TОм ± (12,5 % и.в. + 10 е.м. р.)
20,0…40,0 ТОм 0,1 TОм ± (12,5 % и.в. + 10 е.м. р.) В РФ не нормируется



Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения

Напряжение UISO Измерительный диапазон Измерительный диапазон с адаптером AutoISO-5000
50 В 200 ГОм 20,0 ГОм
100 В 400 ГОм 40,0 ГОм
250 В 1,00 ТОм 100 ГОм
500 В 2,00 ТОм 200 ГОм
1000 В 4,00 ТОм 400 ГОм
2500 В 10,00 ТОм 400 ГОм
5000 В 20,0 ТОм 400 ГОм
10 000 В 40,0 ТОм -



Измерение сопротивления электроизоляции нарастающим напряжением (SV)
Напряжение UISO Шаг напряжения
50…1000 В 10 В
1000…5000 В 25 В
5000…10000 В 25 В



Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...999 Ом
Диапазон отображения Разрешение Основная погрешность
0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.)
  • Напряжение на разомкнутых измерительных проводниках: 4…24 В
  • Выходной ток при R<15 >
  • Компенсация сопротивления измерительных проводников
  • Измерение двунаправленным током



Измерение напряжения постоянного и переменного тока
Диапазон отображения Разрешение Основная погрешность
0...29,9 В 0,1 В ± (2 % и.в. + 20 е.м.р.)
30...299,9 В 0,1 В ± (2 % и.в. + 6 е.м.р.)
30...750 В 1 В ± (2 % и.в. + 2 е.м.р.)


Диапазон частот: от 45 Гц до 65 Гц

Измерение емкости
Диапазон отображения Разрешение Основная погрешность
1...999 нФ 1 нФ ± (5 % и.в. + 5 е.м.р.)
1,00...49,9 мкФ 0,01 мкФ


Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
Для измерительного напряжения ниже 100 В результат не гарантирован


Измерение температуры окружающей среды
Диапазон отображения Разрешение Основная погрешность
- 40...+99,9 °С 1 °С ± (3 % и.в. + 8 е.м.р.) В РФ не нормируется



Дополнительные технические характеристики
Класс изоляции двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности IV 600 В (III 1000 В) согласноEN 61010-1
Степень защиты корпуса согласно EN 60529 IP40 (IP 67 с закрытой крышкой)
Питание измерителя Встроенный гелевый аккумуляторный блок 12 В
Температура хранения –25...+70 °C
Температура рабочая -20..+50 °C
Относительная влажность 20..80 %
Высота До 3000 м
Питание зарядного устройства Электросеть 90..260 В / 50..60 Гц
Дисплей ЖК, графический 5,6"
Интерфейс USB или Bluetooth®
Габаритные размеры 390×310×180
Масса измерителя около 7 кг



Стандартный комплект поставки прибора:



  • Измеритель параметров электроизоляции MIC-10k1
  • Зажим «Крокодил» изолированный голубой К07 5,5 кВ
  • Зажим «Крокодил» изолированный красный К07 5,5 кВ
  • Зажим «Крокодил» изолированный черный К07 5,5 кВ
  • Зонд острый с разъемом «банан» красный 5кВ
  • Зонд острый с разъемом «банан» черный 5кВ
  • Кабель последовательного интерфейса USB
  • Кабель сетевой стандарта IEC
  • Провод измерительный с разъемами «банан» экранированный 10 кВ красный 3 м
  • Провод измерительный с разъемами «банан» экранированный 10 кВ синий 3 м
  • Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м
  • Температурный зонд ST-1
  • Футляр L4
Введите число *


Введите число *
Сертификаты

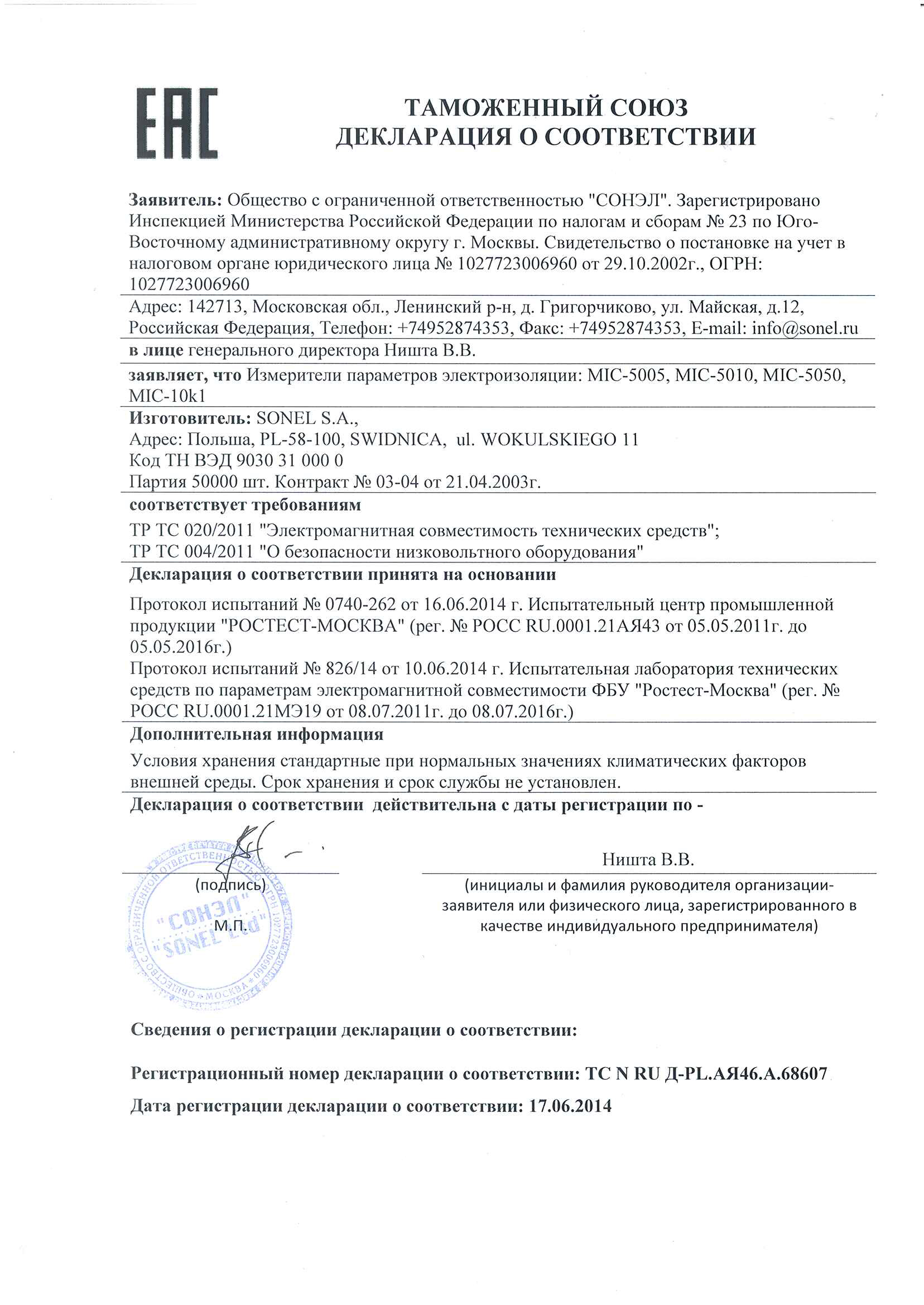

Декларация о соответствии

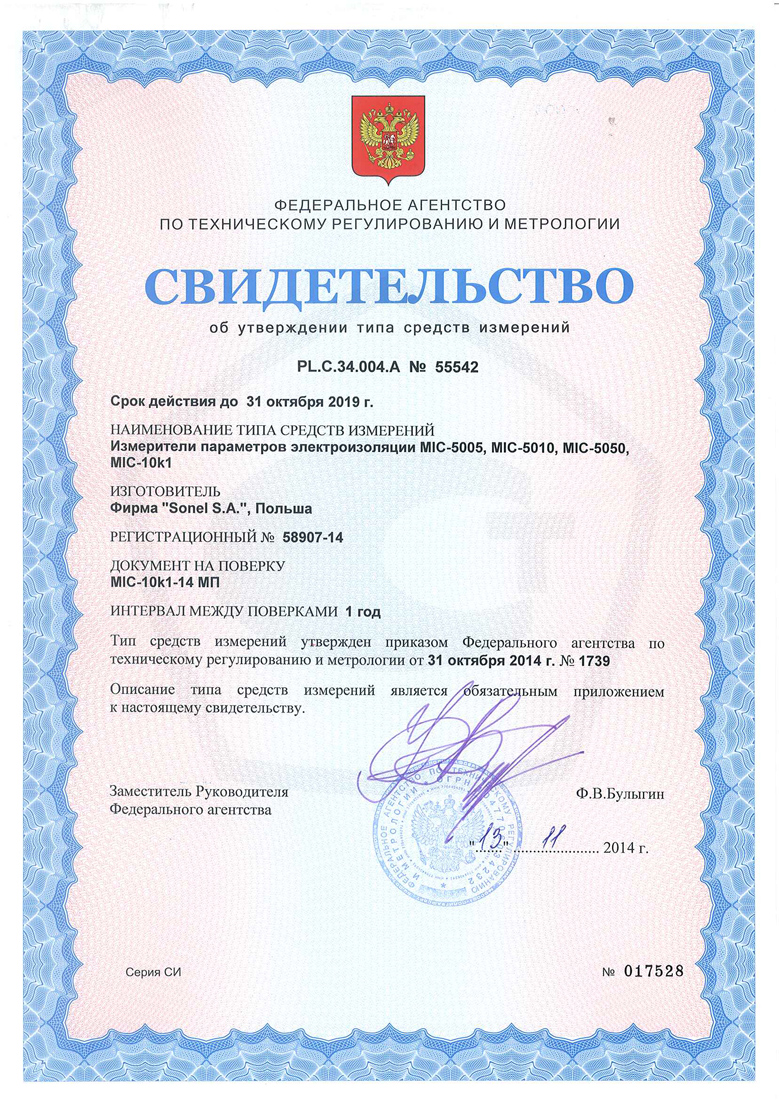

Свидетельство об утверждении средства измерения измерители параметров электроизоляции MIC-10k1
