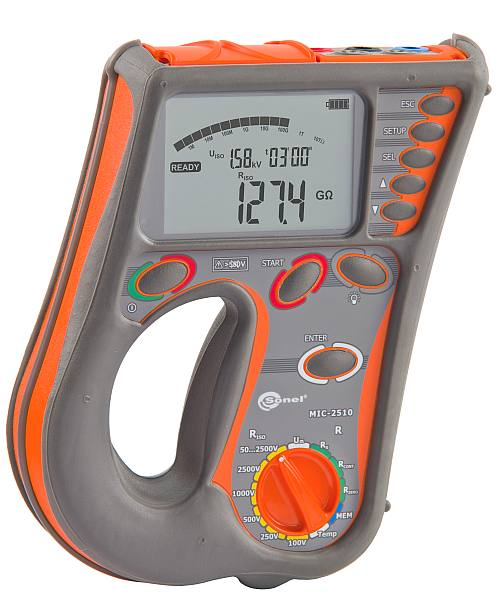

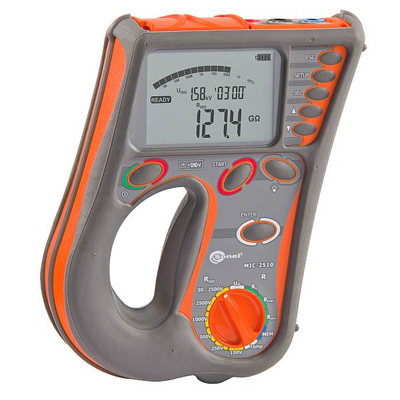

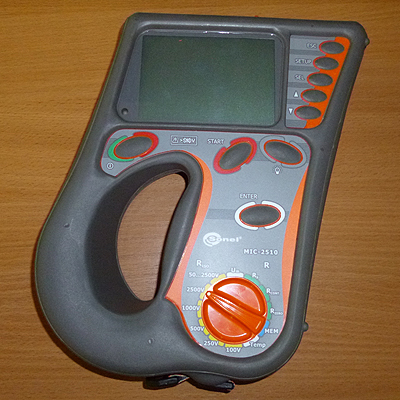

Измеритель параметров электроизоляции MIC-2510

Измеритель параметров электроизоляции MIC-2510 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Измеритель параметров электроизоляции MIC-2510 выполняет следующие функции:

• измерительное напряжение до 2500 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В или установка произвольной величины 50...2500 В с шагом 10 В;
• измерение сопротивления изоляции до 2000 ГОм (2 ТОм);
• установка трех интервалов времени T1, T2 и T3 в диапазоне 1...600 с для вычисления коэффициента абсорбции; (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
• звуковая индикация пятисекундных интервалов - упрощает решение задачи по построению временной зависимости;
• постоянная индикация измеряемого сопротивления или тока утечки;
• измерение многожильных кабелей с использованием адаптера AutoISO;
• автоматическая разрядка емкости кабеля после окончания измерения изоляции;
• измерение емкости кабеля (в процессе измерения сопротивления изоляции);
• измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
• низковольтное измерение активного сопротивления
• контроль целостности электрических цепей;
• измерение температуры окружающей среды с возможностью сохранения в память измерителя;
• измерение напряжения переменного и постоянного тока;
• сохранение результатов измерений в память (990 ячеек);
• передача данных на ПК с использованием радиоканала или USB интерфейса.

Основные технические характеристики MIC-2510

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного и постоянного тока (True RMS)

• Диапазон частоты: 45...65 Гц



  Измерение сопротивления изоляции

  Диапазон измерения согласно IEC 61557-2: R_ISOmin=U_ISOnom/I_ISOnom...2,000 ТОм (I_ISOnom=1 мА)



  Диапазон	Разрешение	Основная погрешность
  0,0...999,9 кОм	0,1 кОм	±(3% и. в. + 20 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...999,9 МОм	0,1 МОм
  1,000...9,999 ГОм	0,001 ГОм
  10,00...99,99 ГОм	0,01 ГОм
  100,0...999,9 ГОм	0,1 ГОм
  1,000...2,000 ТОм	0,001 ТОм





  Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения

  Диапазон	Разрешение
  50 В	50 ГОм
  100 В	100 ГОм
  250 В	250 ГОм
  500 В	500 ГОм
  1000 В	1,00 ТОм
  2500 В	2,00 ТОм




  Измерение сопротивления изоляции с использованием адаптера AutoISO-2500

  Диапазон	Разрешение	Основная погрешность
  0,0...999,9 кОм	0,1 кОм	±(4% и. в. + 20 е. м. р.)
  1,000...9,999 МОм	0,001 МОм
  10,00...99,99 МОм	0,01 МОм
  100,0...999,9 МОм	0,1 МОм
  1,000...9,999 ГОм	0,001 ГОм
  10,00...99,99 ГОм	0,01 ГОм
  100,0...999,9 ГОм	400 ГОм	±(8% и. в. + 20 е. м. р.)





  Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения

  Диапазон	Разрешение
  100 В	100 ГОм
  250 В	250 ГОм
  500 В, 1000 B, 2500 B	400 ГОм


  Внимание:  Для значения сопротивления изоляции ниже R_ISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:


  где:
  R_ISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
  U_ISOnom - номинальное напряжение измерения
  I_ISOmax - максимальный ток преобразователя (1 мА)


  Измерение емкости

  Диапазон	Разрешение	Основная погрешность
  1...999 нФ	1 нФ	±(5% и. в. + 5 е. м. р.)
  1,00...9,99 мкФ	0,01 мкФ

• Измерение только в процессе измерения R_ISO



  Низковольтное измерение сопротивления

  Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

  Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом

  Диапазон	Разрешение	Основная погрешность
  0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
  20,0...199,9 Ом	0,1 Ом
  200...999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)

  Для измерения используется дополнительный (внешний) датчик


  • Напряжение на разомкнутых измерительных проводниках: 8...16 В
  • Выходной ток при R<2 Ом: мин. 200 мA
  • Компенсация сопротивления измерительных проводников
  • Измерение двунаправленным током

  Измерение активного сопротивления малым током

  Диапазон	Разрешение	Основная погрешность
  0,0...199,9 Ом	0,1 Ом	±(2% и. в. + 3 е. м. р.)
  200...999 Ом	1 Ом	±(4% и. в. + 4 е. м. р.)

  • Напряжение на разомкнутых измерительных проводниках: 8...16 В
  • Выходной ток > 10 мA
  • Звуковая индикация при сопротивлении < 10 Ом ±10%
  • Компенсация сопротивления измерительных проводников

  Измерение температуры

  Диапазон	Разрешение	Основная погрешность
  -40,0...99,9°C	0,1°C	±(3% и. в. + 8 е. м. р.)
  -40,0...211,8°F	0,1°F	±(3% и. в. + 16 е. м. р.)

• Дополнительные технические характеристики
  Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
  Категория безопасности	IV 600 В (III 1000 В) согласно PN-EN 61010-1
  Степень защиты корпуса согласно PN-EN 60529	IP54
  Питание измерителя	пакет аккумуляторов SONEL L-1 NiMH 9,6 В
  Габаритные размеры	260×190×60 мм
  Масса измерителя	около 1,3 кг
  Температура хранения	-20...+70° C
  Рабочая температура	-10...+40° C
  Память результатов измерений	990 ячеек, 11880 результатов
  Интерфейс	USB или радиоканал OR-1
