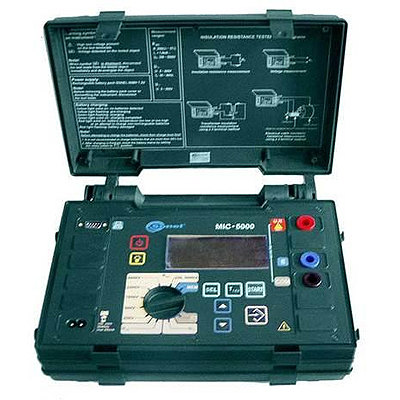

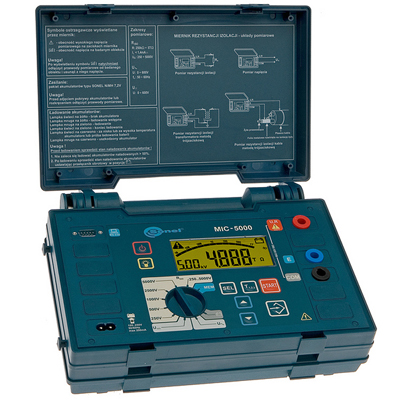

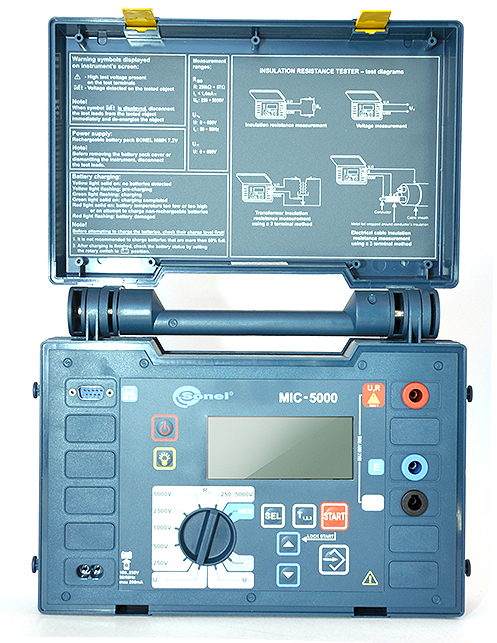

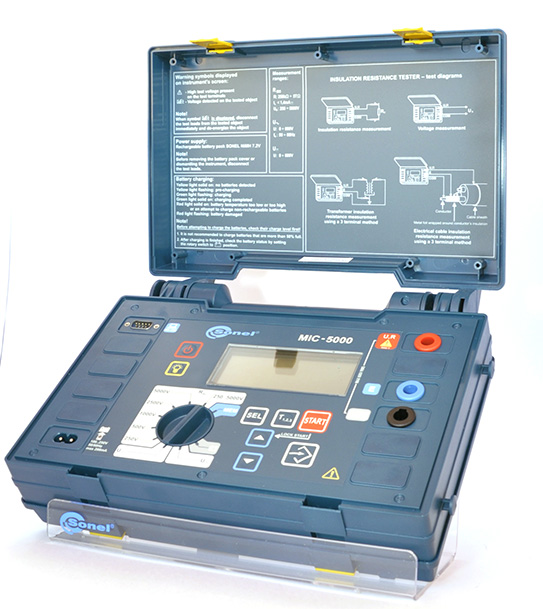

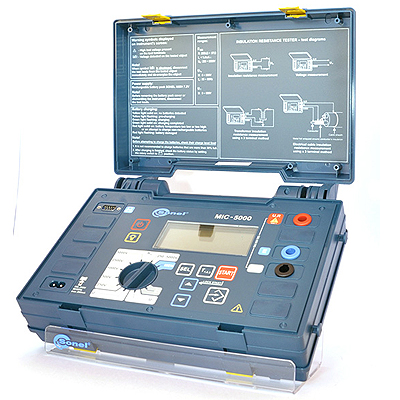

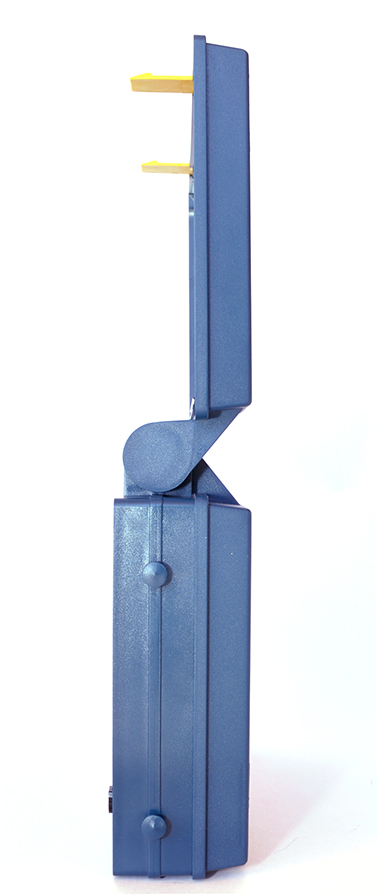

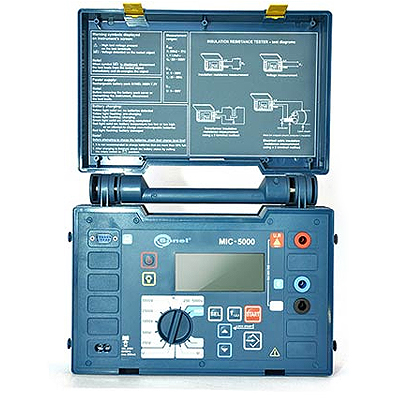

Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-5000
| Гарантия на прибор MIC-5000: 36 месяцев |

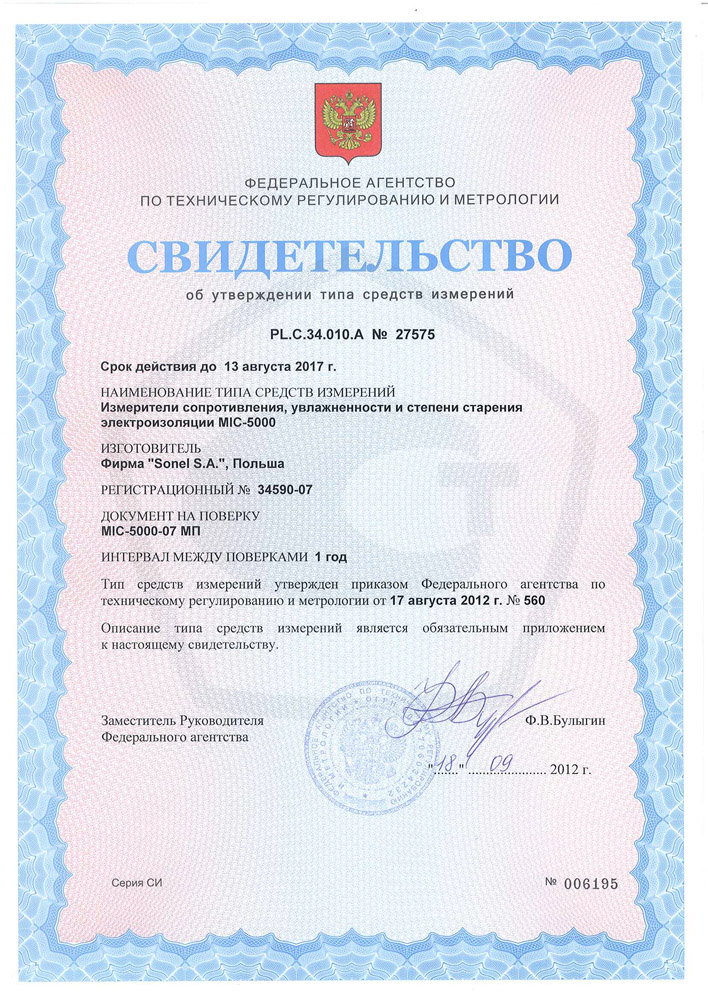

| Номер в Госреестре: 34590-07 |
| Класс защиты: III 300 В согласно PN-EN 61010-1 |
| Температурный диапазон: -10 ... +40° C |
| Габариты ШxВxГ: 295x95x222 |
| Масса: около 1,9 кг |
Индекс для заказа MIC-5000: WMPLMIC5000
Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-5000 предназначен для измерения сопротивления, увлажненности и степени старения электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок. Наряду с этим измеритель позволяет производить измерения постоянного и переменного напряжения. Основное отличие данного прибора от предыдущих моделей MIC-1000 и MIC-2500 - существенное расширение диапазона измерения сопротивления изоляции до 5000 ГОм!
Измеритель сопротивления, увлажненности и степени старения электроизоляции MIC-5000 обладает следующими отличительными особенностями:
Сокращение «и.в.» в определении основной погрешности обозначает «измеряемая величина»
«е.м.р.» - единица младшего разряда
Измерение сопротивления изоляции
Напряжения измерения задается с интервалом 50 В в диапазоне 250...5000 В.
Точность установки напряжения (Robc [Ом] ≥ 1000*UN [В]): -0+10% от установленного значения.
Температурная стабильность напряжения лучше 0,2% / °C
Отсчет времени измерения T1, T2 и T3 для измерения коэффициентов абсорбции и поляризации выбирается в диапазоне 1...600 секунд с точностью ± 1с.
Диапазон измерения: RISOmin = UISOnom/IISOmax ... 5,000 TОм (IISOmax = 1мА)
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 250,0...999,9 кОм | 0,1 кОм | ± (3 % и.в. + 20 ед.мл. разряда) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...9,999 ГОм | 0,001 ГОм | |
| 10,00...99,99 ГОм | 0,01 ГОм | |
| 100,0...999,9 ГОм | 0,1 ГОм | |
| 1,000...5,000 ТОм | 0,001TОм |
Примечание: Для значения сопротивления изоляции ниже RISOmin не определяется точность измерения по причине работы прибора с ограничением тока преобразователя согласно формулы:
где:
RISOmin - минимальное сопротивление изоляции, измеренное без ограничения тока преобразователя;
UISOnom - номинальное напряжение измерения;
IISOmax - максимальный ток преобразователя (1мА).
Примерные максимальные значения замеренного сопротивления в зависимости от напряжения измерения приведены в таблице. Для прочих напряжений ограничения диапазона можно установить из определения дополнительной погрешности.
| Напряжение | Диапазон измерения |
|---|---|
| 250 В | 400 ГОм |
| 500 В | 800 ГОм |
| 1000 В | 1,60 ТОм |
| 2500 В | 4,00 ТОм |
| 5000 В | 5,00 ТОм |
Внимание:
Следует обратить внимание на дополнительные погрешности, показанные на рисунке, следующие из поверхностной утечки измеряемого объекта и физических свойств схем измерения. На рисунке также определено ограничение максимальной измеряемой величины сопротивления в зависимости от напряжения измерения (серое поле).
Дополнительные погрешности
Легенда:
Cлева - измеряемое сопротивление, серое поле - превышение диапазона,
Дополнительная погрешность,
Рамка: граница диапазона измерения, граница погрешности,
Внизу: напряжение измерения
Показания тока утечки
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...Ipmax | Зависит от диапазона | -ΔI-, +ΔI+ |
где:
Ipmax - максимальный ток преобразователя равный 1,2 ± 0,2 мА,
-ΔI-, +ΔI+ - основные погрешности показаний тока, рассчитанные на основании показаний сопротивлений по формулам:
где:
UISO - напряжение измерения
R - отображенное значение сопротивления изоляции
ΔR - основная погрешность измерения сопротивления, определенная для данного измерения
Измерение напряжений
Напряжения постоянного тока
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...600 В | 1В | ± (3 % и. в. + 2 е. м. р.) |
Напряжения переменного тока с частотой 50-60 Гц (синусоидального с содержанием гармоник < >
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| 0...600 В | 1В | ± (3 % и.в. + 2 е. м. р.) |
| Дополнительные технические характеристики MIC-5000 | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Категория измерения для гнезд и цепей 5kV | экстраполированная III 5000 В |
| Степень защиты корпуса согласно PN-EN 60529 | IP54 |
| Питание измерителя | блок аккумуляторов типа SONEL NiMH 7,2 В |
| Температура хранения | -20..+60°C |
| Температура рабочая | -10..+50°C |
| Температура номинальная | +20..+25°C |
| Относительная влажность | 0..85% |
| Относительная номинальная влажность | 40..60% |
| Время до самоотключения: функция измерения RISO зависит от введенного времени T2 либо T3 прочие функции измерения |
(T2/T3 + 300 секунд) 300 секунд |
| Частота измерений для функции RISO | около 1 измерения/секунду |
| Число измерений RISO по PN-EN 61557-2 | минимум 1000 |
| Питание зарядного устройства | 100..250В/50..60Гц |
| Время зарядки аккумуляторов | около 3 часов |
| Дисплей | ЖК, 4-х разрядный высотой 14 мм |
| Стандарт интерфейса | RS-232 |
| Стандарт качества | разработка, проектирование и производство согласно ISO 9001 |
| Индекс | |
|---|---|
| Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный | WAPRZ1X8BLBB |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный | WAPRZ1X8REBB |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой | WAPRZ1X8BUBB |
| Ремни «Свободные руки» | WAPOZSZE1 |
| Зонд острый с разъемом «банан» красный 5кВ | WASONREOGB2 |
| Зонд острый с разъемом «банан» черный 5кВ | WASONBLOGB2 |
| Зажим «Крокодил» изолированный черный K04 5 кВ | WAKROBL20K04 |
| Зажим «Крокодил» изолированный красный К05 5kV | WAKRORE20K05 |
| Кабель сетевой | WAPRZLAD230 |
| Кабель последовательного интерфейса RS-232 | WAPRZRS232 |
| Футляр L2 | WAFUTL2 |
| Аккумуляторная батарея NiMH SONEL-05 7,2V | WAAKU05 |
|
