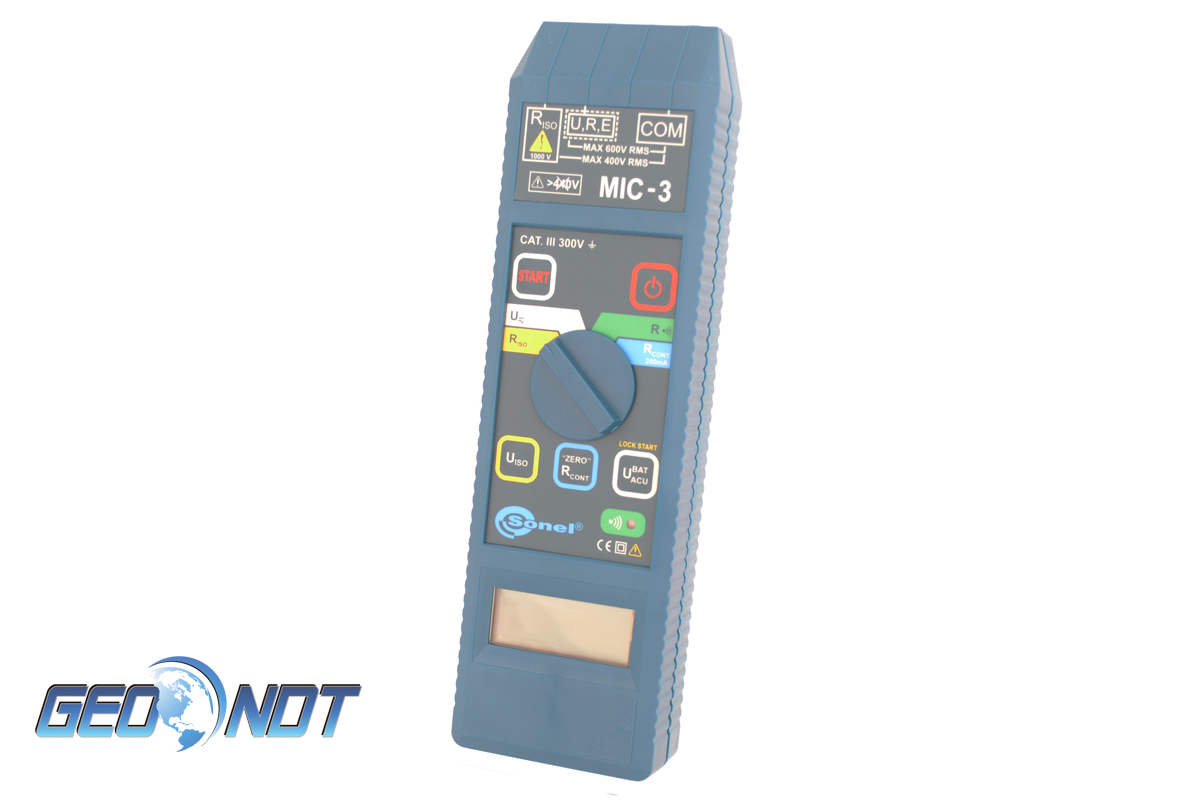

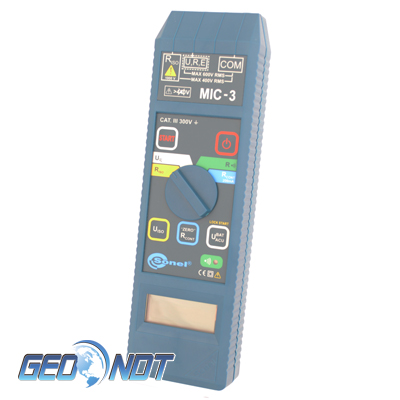

MIC-3 Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов

  • Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3

    /images/all/3/1994/big/img_5.jpg

    jijijij

    MIC-3 Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов

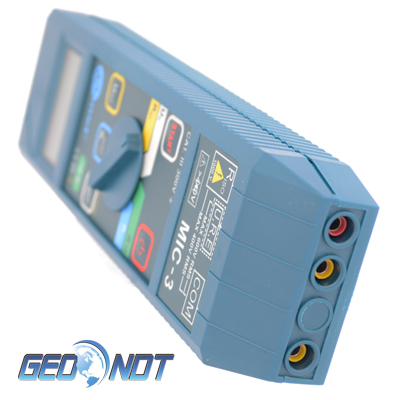

  • sonel MIC-3, разъемы

    /images/all/3/1994/big/img_14.jpg

    sonel MIC-3, разъемы

    sonel MIC-3, разъемы

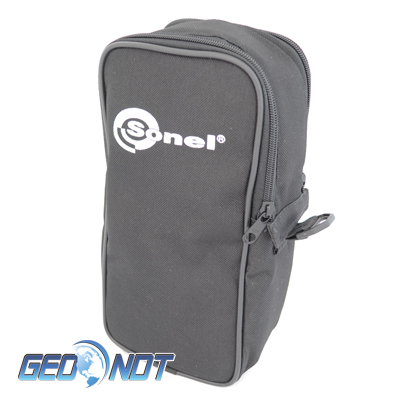

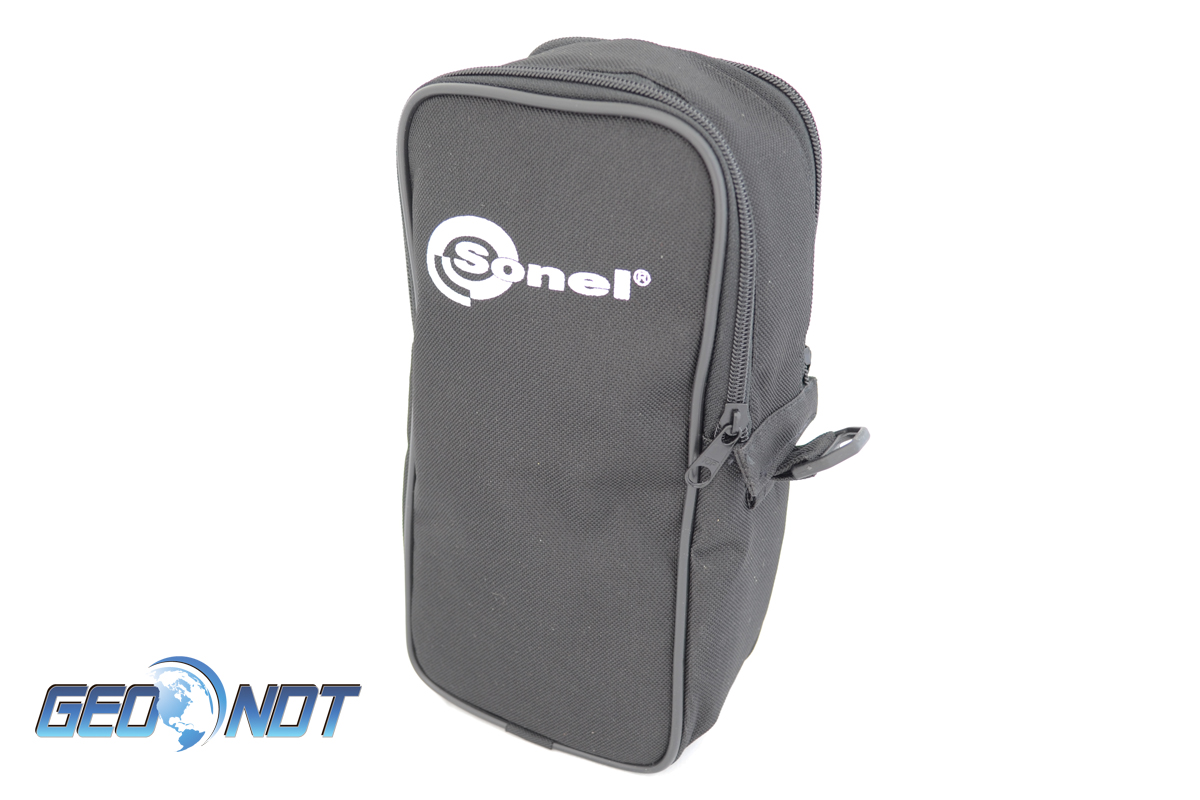

  • MIC-3, сумка для переноски

    /images/all/3/1994/big/img_16.jpg

    1

    MIC-3, сумка для переноски

снят с производства
ЗАМЕНА: MIC-10

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonel


Страна производитель: Польша Польша
Артикул: WMRUMIC3
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 896.35KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.



Внимание! Прибор снят с производства, остатки уточняйте по телефону!



Доставляем измерители параметров электроизоляции и др. электроизмерительные приборы Sonel по всей России курьерскими службами и транспортными коспаниями.

Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3



Гарантия на прибор MIC-3 : 36 месяцев
Номер в Госреестре: 26114-03
Класс защиты: III 300 В согласно PN-EN 61010-1
Температурный диапазон: 0...+ 40° С
Габариты ШxВxГ: 67×230×35 мм
Масса: 0,3 кг



Индекс для заказа MIC-3 : WMRUMIC3

Назначение измерителя сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 :

Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 предназначен для измерения активного сопротивления электроизоляции кабельных линий, проводов, обмоток электродвигателей, трансформаторов и других электроустановок, а также сопротивления соединения проводников присоединения к земле и выравнивания потенциалов, других контактных соединений. Конструкция прибора позволяет проводить измерение активного сопротивления проводников присоединения к земле и выравнивания потенциалов измерительным током не менее 200 мА с разрешением 0,01 Ом.

Измеритель сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 выполняет следующие функции:

  • измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
  • измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями - 250, 500 и 1000 В;
  • низковольтное измерение активного сопротивления в диапазоне 0...400 Ом;
  • саморазряд ёмкости измеренного объекта после окончания измерения;
  • автоматический выбор измерительных диапазонов;
  • измерение напряжения переменного и постоянного тока;
  • контроль целостности электрических цепей.

Основные техничеcкие характеристики MIC-3

Измерение сопротивления изоляции
Измерительное напряжение: 250 В, 500 В и 1000 В
Точность установки напряжения (Robc [Ом] ≥ 1000*UN [B]).....- 0 + 10% от заданного значения
Температурная стабильность напряжения............................................меньше чем 0,1% /°C

Для UN=250 В: 250 кОм...1000 МОм
Диапазон измерения согласно IEC 61557-2

Диапазон отображения для UN=250 В Разрешение Основная погрешность
200...1999 кОм 1 кОм ± (3% и. в. + 8 ед. мл. разряда)
2,00...19,99 МОм 0,01 МОм
20,0...199,9 МОм 0,1 МОм
200...1000 МОм 1 МОм


Для UN=500 В: 500 кОм...1999 МОм
Диапазон измерения согласно IEC 61557-2

Диапазон отображения для UN=500 В Разрешение Основная погрешность
200...1999 кОм 1 кОм ± (3% и. в. + 8 ед. мл. разряда)
2,00...19,99 МОм 0,01 МОм
20,0...199,9 МОм 0,1 МОм
200...1999 МОм 1 МОм


Для UN=1000 В: 1000 кОм...3,0 ГОм
Диапазон измерения согласно IEC 61557-2

Диапазон отображения для UN=1000 В Разрешение Основная погрешность
200...1999 кОм 1 кОм ± (3% и. в. + 8 ед. мл. разряда)
2,00...19,99 МОм 0,01 МОм
20,0...199,9 МОм 0,1 МОм
200...1999 МОм 1 МОм
2,00...3,00 ГОм 0,01 ГОм ± (4% и. в. + 6 ед. мл. разряда)


Низковольтное измерение активного сопротивления

Диапазон Разрешение Основная погрешность
0,0...199,9 Ом 0,1 Ом ± (2% и. в. + 3 ед. мл. разряда)
200...399 Ом 1 Ом ± (4% и. в. + 3 ед. мл. разряда)



- Звуковой сигнал для активного сопротивления ниже   10 Ом
- Максимальное напряжение на открытых зажимах 5 В
- Максимальный ток при замкнутых зажимах 10 мА




Измерение активного сопротивления защитных и уравнительных соединений
Диапазон измерения согласно IEC 61557-4: 0,11...399 ОМ

Диапазон отображения Разрешение Основная погрешность
0,00...19,99 Ом 0,01 Ом ± (2% и. в. + 3 ед. мл. разряда)
20,0...199,9 Ом 0,1 ОМ
200...399 Ом 1 Ом


- Максимальное напряжение на открытых зажимах - 5,0 В
- Ток при замкнутых зажимах (для UBAT ≥ 2,4 В) > 200 мА

Измерение напряжения (между зажимами COM и U,R,E)

Напряжение постоянного тока

Диапазон Разрешение Основная погрешность
0...600 В 1 В ± (3% и. в. + 2 ед. мл. разряда)


Напряжение переменного тока 45...65 Гц
(синусоидальная форма с наличием гармоник < />

Диапазон Разрешение Основная погрешность
0...600 В 1 В ± (3% и. в. + 2 ед. мл. разряда)



Дополнительные технические характеристики MIC-3
Номинальное напряжение сети 230 В
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP40
Питание измерителя 2 элемента питания LR6 (размер AA) или 2 аккумулятора NiCd
Температура хранения - 20...+ 60°C
Время до самовыключения 120 секунд
Частота измерений: для измерительной функции RISO около 3 измерений в секунду
Количество измерений RISO мин. 300
Количество измерений RCONT мин. 1400
Дисплей жидкокристаллический, 4-х разрядный высотой 14 мм



Стандартный комплект поставки измерителя MIC-3 :



 Индекс
Провод измерительный 1,2 м с разъёмами «банан» чёрный WAPRZ1X2BLBB
Элемент питания алкалиновый SONEL 1,5V AA LR6 #
Футляр М1 WAFUTM1
Зажим «Крокодил» изолированный черный K01 WAKROBL20K01
Зонд острый с разъемом «банан» желтый WASONYEOGB1
Зонд острый с разъемом «банан» черный WASONBLOGB1
Провод измерительный 1,2 м с разъемами «банан» желтый WAPRZ1X2YEBB
Введите число *


Введите число *
Сертификаты

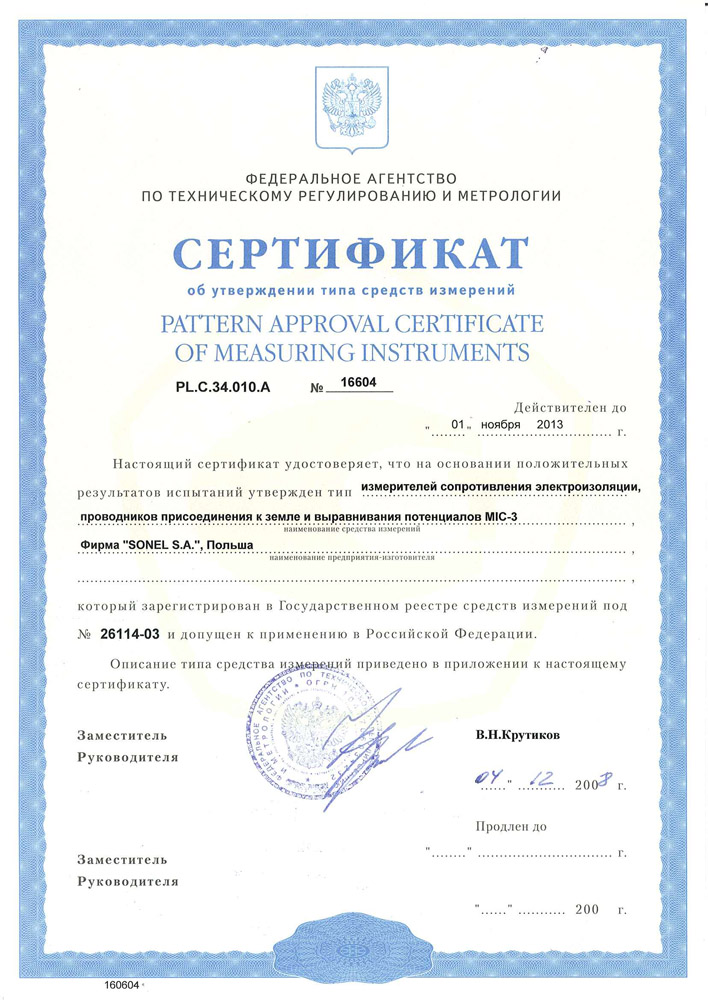

Свидетельство об утверждении типа средств измерения
