Тип оборудования: Миниатюрные наклонные преобразователи

Производитель: Кропус

Модель: AZ50xx

Гарантия: 1 год

Описание:

Преобразователь наклонный совмещенный миниатюрный поперечных волн.

Маркировка по ГОСТ: П121-5-ХХ-ММ, где XX - угол ввода поперечной (сдвиговой)  волны в сталь 20

Номинальная частота 5 МГц

Размер пьезоэлемента 5х5 мм.

Разъем - Microdot

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.

Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный, поперечных волн
• Обозначение по ГОСТ- П121-5-ХХ-MM (где XX - угол ввода поперечной волны в сталь)
• Номинальная частота преобразователя- 5 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- 5х5 мм
• Размер контактной поверхности-10,3х19,3 мм
• Материал призмы- орстекло
• Разъем подключения- Microdot S-50
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- алюминий с гальваническим покрытием
• Габаритные размеры (ШхДхВ)- 10,3 х 26,5 х 9,4 мм

Модели:

• AZ5040 - преобразователь ультразвуковой 5,0 МГц с углом ввода 40 градусов

Обозначение по ГОСТ: П121-5-40-ММ

Частота 5 МГц.

Угол ввода в сталь 40º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

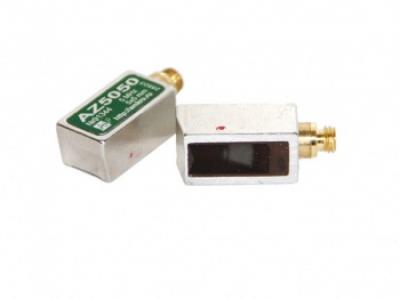

• AZ5050 - преобразователь ультразвуковой 5,0 МГц с углом ввода 50 градусов

Обозначение по ГОСТ: П121-5-50-ММ

Частота 5 МГц.

Угол ввода в сталь 50º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AZ5060 - преобразователь ультразвуковой 5,0 МГц с углом ввода 60 градусов

Обозначение по ГОСТ: П121-5-60-ММ

Частота 5 МГц.

Угол ввода в сталь 60º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AZ5065 - преобразователь ультразвуковой 5,0 МГц с углом ввода 65 градусов

Обозначение по ГОСТ: П121-5-65-ММ

Частота 5 МГц.

Угол ввода в сталь 65º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AZ5070 - преобразователь ультразвуковой 5,0 МГц с углом ввода 70 градусов

Обозначение по ГОСТ: П121-5-70-ММ

Частота 5 МГц.

Угол ввода в сталь 70º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AZ5075 - преобразователь ультразвуковой 5,0 МГц с углом ввода 75 градусов

Обозначение по ГОСТ: П121-5-75-ММ

Частота 5 МГц.

Угол ввода в сталь 75º.

Стрела  -  мм.

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка

• AZ5090 - преобразователь ультразвуковой 5,0 МГц, поверхностной волны

Обозначение по ГОСТ: П121-5-90-ММ

Частота 5 МГц.

Поверхностной волны

Состав поставки: преобразователь, паспорт с метрологической аттестацией, упаковка
