А3-НК. МЕРА НО-ПП.02

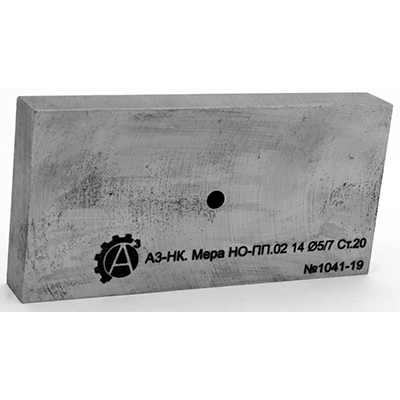

Мера НО-ПП.02 представляет собой изделие в виде параллелепипеда, с плоскодонным отражателем, нанесенным на донную поверхность и служащий отражателем ультразвуковых волн.
Меры НО-ПП.02 применяют для настройки предельной чувствительности, блока ВРЧ и глубиномера ультразвуковых дефектоскопов при контроле прямыми преобразователями.
Технические характеристики меры НО-ПП.02:
|
Длина меры, не более, мм |
250 |
|
Ширина меры, не более, мм |
70 |
|
Шероховатость Rz рабочих поверхностей меры, не более, мкм |
40 |
|
Масса, не более, кг |
20 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Мера НО-ПП.02 |
|
|
Номинальное значение высоты меры, мм |
от 2 до 70 |
|
Номинальное значения диаметра плоскодонного отражателя, мм |
от 0,6 до 10,0 |
|
Номинальное значение глубины плоскодонного отражателя, мм |
от 2 до 50 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметра и глубины плоскодонного отражателя, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 75 |
Комплект поставки:
|
Сертификаты |
||||||||||||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
|
