А3-НК. МЕРА СО-1

  • МЕРА СО-1

    /images/all/3/18103/big/img_5.jpg

    jijijij

    А3-НК. МЕРА СО-1

ЦЕНА: 20 000 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
А3 Инжиниринг


Страна производитель: Россия Россия

Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

А3-НК. МЕРА СО-1

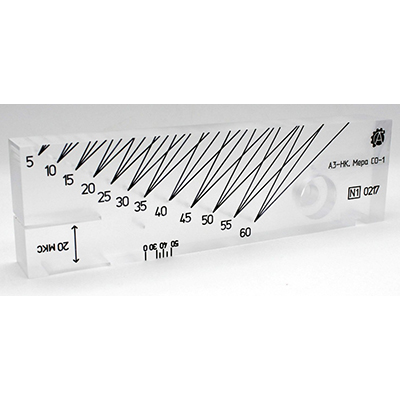

Мера СО-1 представляет собой изделие в виде параллелепипеда с цилиндрическими несквозными отверстиями на боковой поверхности, расположенных на разных расстояниях от рабочей поверхности, отверстиями и пазами для определения разрешающей способности, и пазом для определения погрешности глубиномера.

Мера СО-1 предназначена для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера ультразвукового дефектоскопа.



Технические характеристики меры СО-1:



Длина меры, мм

279

Расстояние от грани 1 до паза 1, мм

20

Диапазон номинальных значений расстояния от грани 1 до центров искусственных дефектов ИД4 – ИД16, мм



от 15 до 165

Номинальное значение расстояния от грани 1 до центра искусственных дефектов ИД1, ИД2, ИД3, мм

227

Ширина паза 3, мм

2

Глубина паза 3, мм

45

Масса, не более, кг

1,3

Шероховатость Rа рабочих поверхностей меры, не более, мкм

1,25



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:



Мера СО-1

Номинальное значение и допустимое отклонение толщины меры, мм

30,00-0,24

Номинальное значение и допустимое отклонение высоты меры, мм

79,0±0,3

Номинальное значение и допустимое отклонение расстояния от паза 3 до рабочей поверхности3, мм

27,00-0,21

Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 2, мм

- до паза 1

- до паза 2

5 +0,3

7,50+0,36

Номинальное значение и допустимое отклонение ширины паза 1 и 2, мм

5,0±0,3



Комплект поставки:



  • Комплект мер дефектоскопические А3-НК
  • Футляр
  • Транспортная упаковка
  • Руководство по эксплуатации
  • Паспорт
  • Методика поверки МП 066.Д4-19
Введите число *


Введите число *
Сертификаты


Свидетельство об утверждении типа СИ
Сертификат соответствия
