А3-НК. Мера СО-2Р

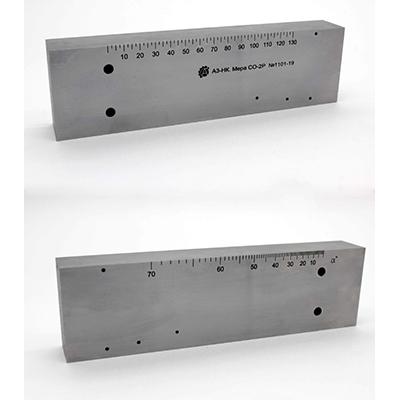

Мера СО-2Р представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн.
Меру СО-2Р применяют при контроле ультразвуковым дефектоскопом для определения условной чувствительности при контроле эхо- и зеркальным методами, мертвой зоны, погрешности глубиномера и погрешности измерения координат отражателя, стрелы преобразователя, угла ввода ультразвуковых колебаний, ширины основного лепестка диаграммы направленности наклонного ПЭП.
Технические характеристики меры СО-2Р:
|
Длина меры, не более, мм |
210 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
2 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Мера СО-2Р |
|
|
Номинальное значение и допустимое отклонение высоты меры, мм |
59,00 -0,16 |
|
Номинальное значение и допустимое отклонение толщины меры, мм |
29,00 -0,21 |
|
Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм - искусственный дефект ИД1 - искусственный дефект ИД2 - искусственный дефект ИД3 - искусственный дефект ИД4 - искусственный дефект ИД5 - искусственный дефект ИД6 |
6,00+0,30 6,00+0,30 2,00+0,25 2,00+0,25 2,00+0,25 2,00+0,25 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1, мм - до центра искусственного дефекта ИД1 - до центра искусственного дефекта ИД2 - до центра искусственного дефекта ИД3 |
44,00-0,12 15,0 ±0,1 3,0 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 2, мм - до центра искусственного дефекта ИД4 - до центра искусственного дефекта ИД5 - до центра искусственного дефекта ИД6 |
6,0 ±0,1 8,0 ±0,1 12,0 ±0,1 |
|
Смещение базовой риски шкалы 1 и шкалы 2 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм |
±0,1 |
|
Положение и допустимое отклонение рисок шкалы 1 относительно базовой риски вдоль рабочей поверхности 1 меры, мм |
L ±0,2 где L – номинальное значение на шкале, мм |
|
Положение и допустимое отклонение рисок шкалы 2 относительно базовой риски вдоль рабочей поверхности 1 меры, мм |
44·tgα ±0,2 где α - значение угла ввода, соответствующее данной риске, ° |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты и толщины меры, диаметров искусственных дефектов, расстояний до центров искусственных дефектов и положения рисок шкал относительно базовых рисок, мм |
± 0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 30 |
Комплект поставки:
|

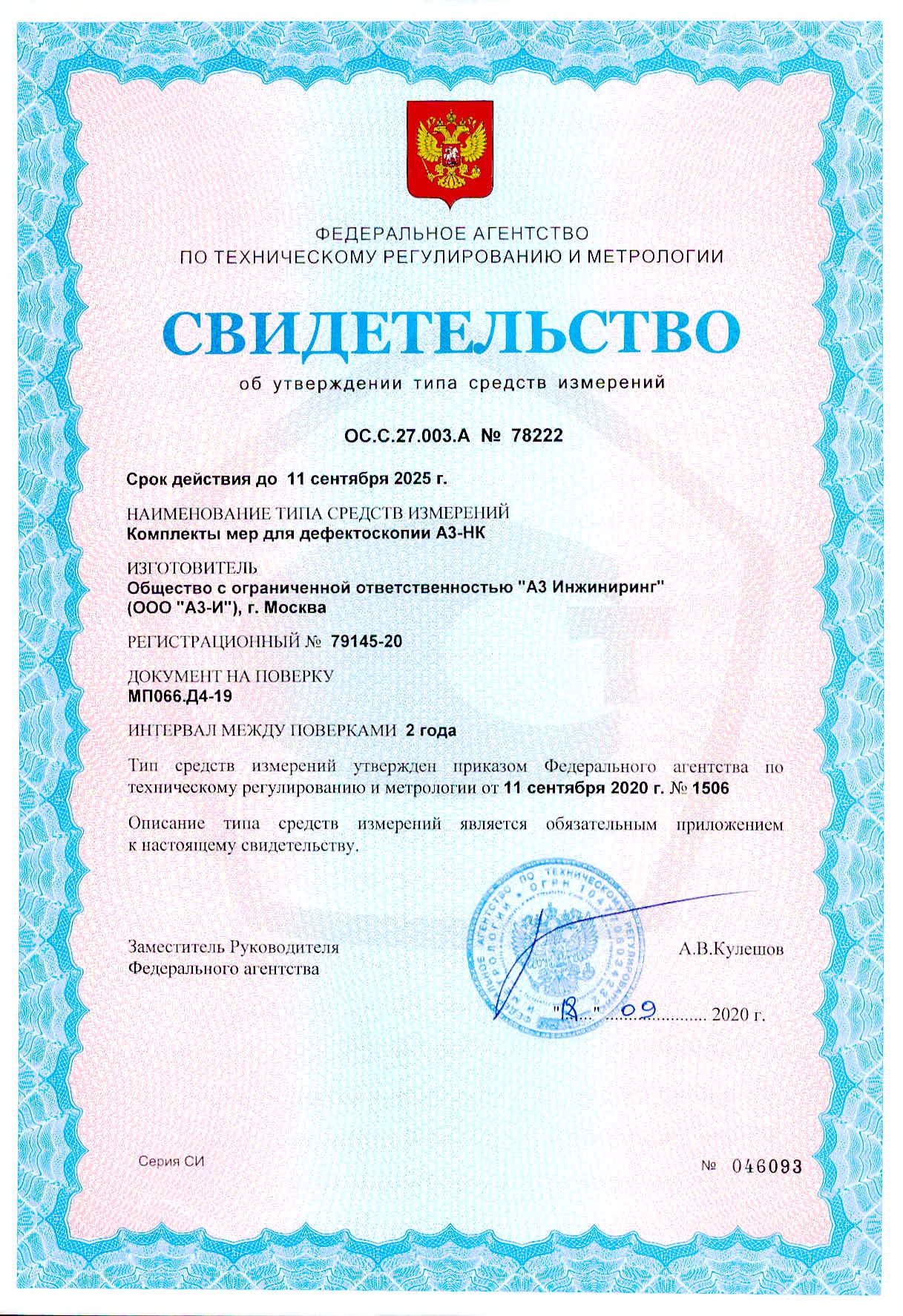

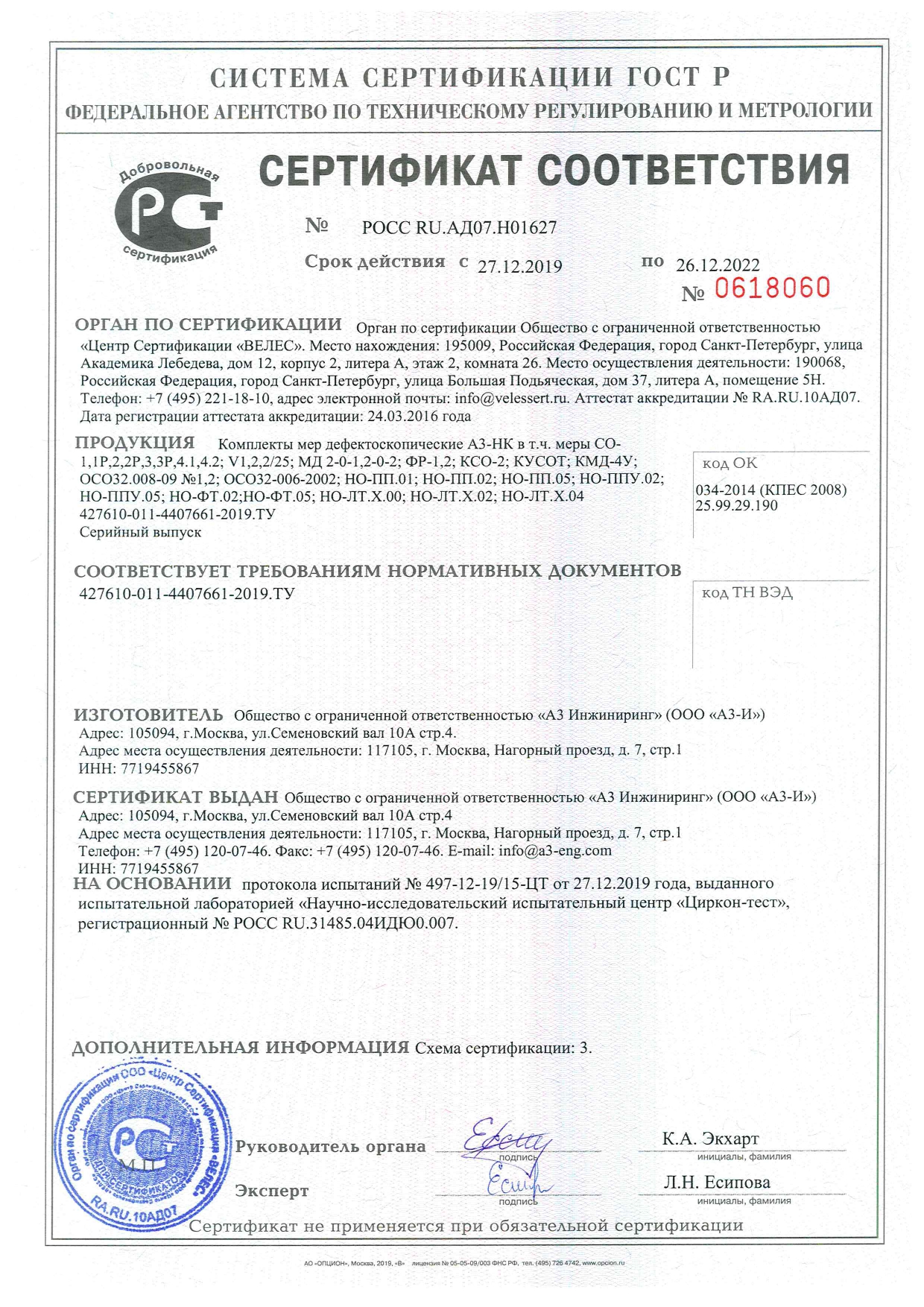

Сертификаты |
||||||||||||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
|
