А3-НК. Мера СО-2

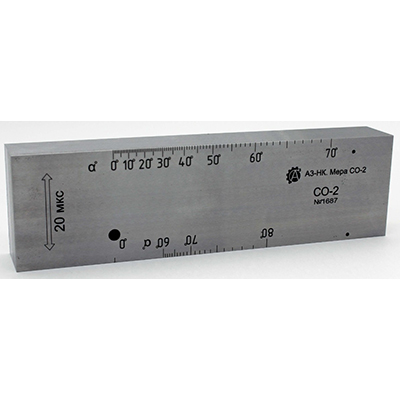

Мера СО-2 представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн.
Мера СО-2 предназначена для определения угла ввода ультразвукового луча, ширины основного лепестка диаграммы направленности, условной и предельной чувствительности, а также мертвой зоны ультразвукового преобразователя.
У других производителей данная мера может называться: мера СО-2 из комплекта КОУ-2 или КОУ-2М, образец СО-2, стандартный образец СО-2 из набора КОУ 2.
Технические характеристики меры СО-2:
|
Длина меры, не более, мм |
210 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
2 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Мера СО-2 |
|
|
Номинальное значение и допустимое отклонение высоты меры, мм |
59,0 -0,3 |
|
Номинальное значение и допустимое отклонение толщины меры, мм |
29,00 -0,21 |
|
Номинальное значение и допустимое отклонение диаметра искусственного дефекта, мм - искусственный дефект ИД1 - искусственный дефект ИД2 - искусственный дефект ИД3 |
6,00+0,03 2,00+0,25 2,00+0,25 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1 до центра искусственного дефекта ИД1, мм |
44,0±0,3 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1 до центра искусственного дефекта ИД2, мм |
8,0 ±0,3 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 2 до центра искусственного дефекта ИД3, мм |
3 ±0,3 |
|
Смещение базовой риски шкалы 1 относительно проекции центра искусственного дефекта ИД1 на рабочую поверхность 1, мм |
±0,1 |
|
Расстояние от проекции центра искусственного дефекта ИД1 на рабочую поверхность 2 до базовой риски шкалы 2, мм |
25,98 ±0,15 |
|
Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм: - для шкалы 1 вдоль рабочей поверхности 1 меры - для шкалы 2 вдоль рабочей поверхности 2 меры |
44·tgα ±0,2 15·(tgα - tg60°) ±0,2 где α - значение угла ввода, соответствующее данной риске, ° |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, диаметров искусственных дефектов, расстояний до центров искусственных дефектов, расстояний от проекции центров искусственных дефектов до базовых рисок шкал и положения рисок шкал относительно базовых рисок, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 30 |
Комплект поставки:
|

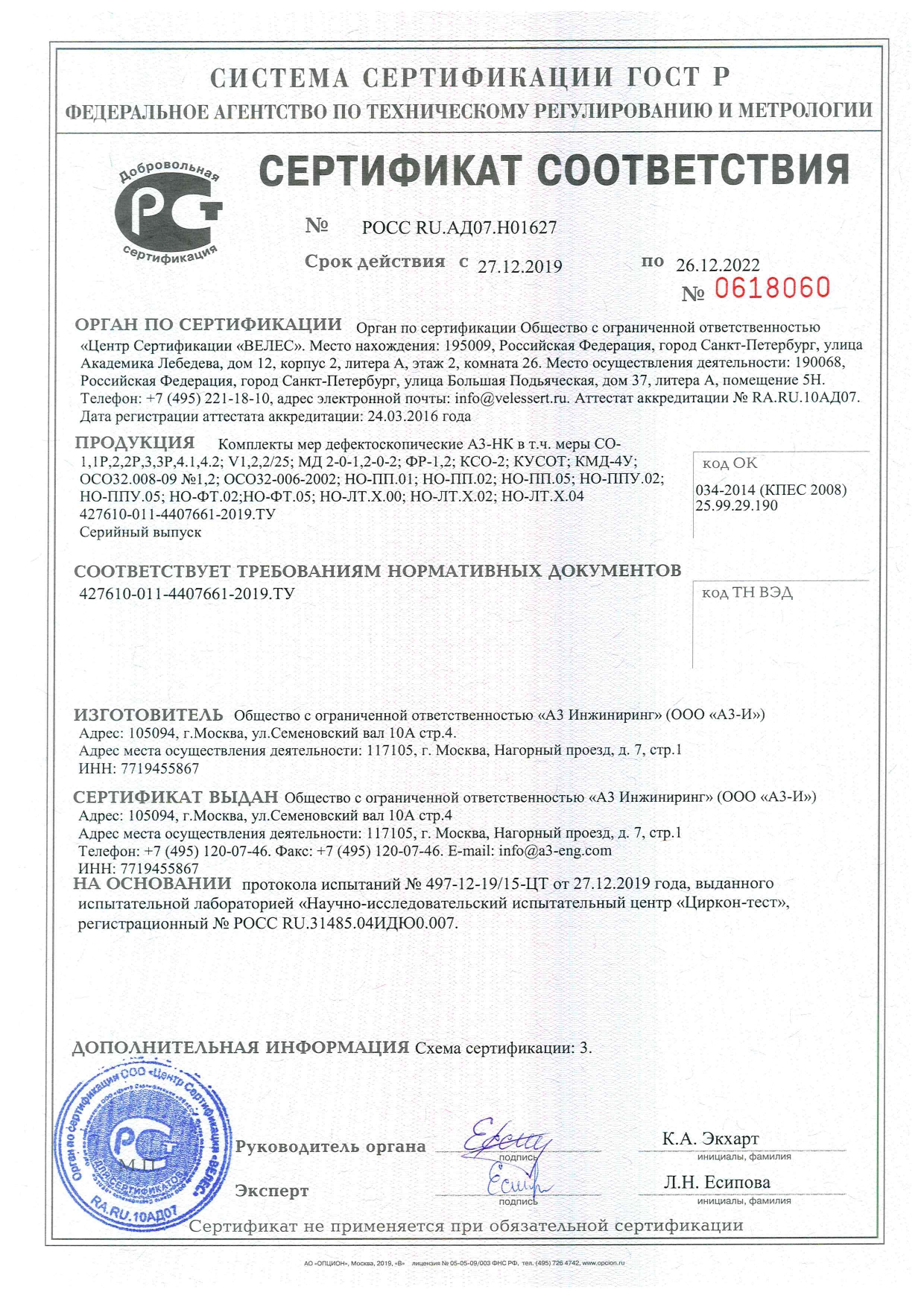

Сертификаты |
||||||||||||||||||
|
||||||||||||||||||
|
|
||||||||||||||||||
|
