А3-НК. Мера НО-ППУ.05

  • Мера НО-ППУ.05

    /images/all/3/18097/big/img_5.jpg

    jijijij

    А3-НК. Мера НО-ППУ.05

ЦЕНА: 6 600 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
А3 Инжиниринг


Страна производитель: Россия Россия

Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

А3-НК. Мера НО-ППУ.05

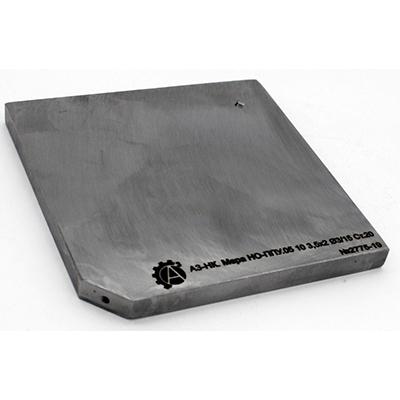

Мера НО-ППУ.05 представляет собой изделие в виде параллелепипеда со скошенным под углом гранью и расположенной на нем зарубкой и плоскодонным отражателем.

Меры НО-ППУ.05 применяют для настройки чувствительности при ультразвуковом контроле сварных швов перекрестий совместно с устройством УП-1.



Технические характеристики меры НО-ППУ.05:



Длина меры, не более, мм

150

Ширина меры, не более, мм

150

Шероховатость Rz рабочих поверхностей меры, не более, мкм

40

Масса, не более, кг

20



Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.



Метрологические характеристики:



Мера НО-ППУ.05

Диапазон номинальных значений высоты меры, мм

от 6 до 70

Диапазон номинального значения ширины зарубки, мм

от 0,5 до 6,0

Диапазон номинального значения глубины зарубки, мм

от 0,5 до 6,0

Диапазон номинального значения диаметра плоскодонного отражателя, мм

от 0,6 до 10,0

Диапазон номинального значения глубины плоскодонного отражателя, мм

от 2 до 50

Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, ширины и глубины зарубки, мм

±0,1

Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c

- для стали 3

- для стали 20

- для стали 45

- для стали 40Х13

- для стали 12Х18Н10Т

- для медно-цинкового сплава марки Л63

- для алюминиевого сплава Д16

5900 ±133

5900 ±133

5920 ±133

6040 ±133

5740 ±133

4430 ±133

6360 ±133

Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с

±75



Комплект поставки:



  • Комплект мер дефектоскопические А3-НК
  • Футляр
  • Транспортная упаковка
  • Руководство по эксплуатации
  • Паспорт
  • Методика поверки МП 066.Д4-19
Введите число *


Введите число *
Сертификаты


Свидетельство об утверждении типа СИ
Сертификат соответствия
