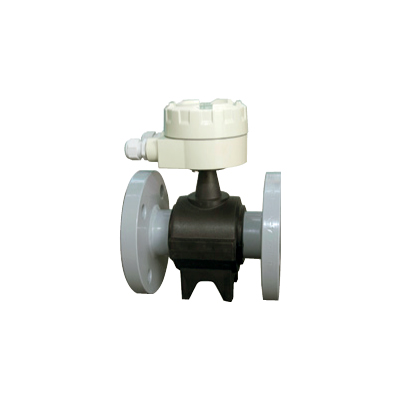

Электромагнитный расходомер EUROMAG MUT2100EL

Преобразователи расхода MUT2100EL являются современным продуктом, применимым в гидрологическом цикле. Преобразователь со степенью защиты IP67 также доступен в версии со степенью защиты IP68, которая подходит для длительного погружения в воду на глубину до 1,5 метров.

Покрытие Rilsan© устойчиво к воздействию и экологически безопасно. Оно обладает рядом уникальных преимуществ относительно защиты металлических частей от коррозии и химического воздействия:

• воды, сточных вод, морской воды
• окружающей морской среды
• углеводородов, растворителей и других химических продуктов

Покрытие Rilsan© соответствует требованиям стандартов BSI WIS 4-52-01, KIWA BRL K759-01 и UL 1091.

Отличительные особенности покрытия Rilsan©:

• Низкая влагопроницаемость
• Устойчивость к атмосферным воздействиям
• Устойчивость к воздействию высоких температур
• Поглощение вибраций
• Исключительная устойчивость к эрозии
• Исключительная ударопрочность и предельно низкий коэффициент трения, что обеспечивает беспрепятственное протекание жидкости
• Высокая степень пластичности

Корпус и фланец

Внешняя поверхность фланца и преобразователя покрыта акрилом. Такая обработка поверхности преобразователя делает его устойчивым к воздействию воды, даже в состоянии постоянного погружения.

Внутреннее покрытие

Для всех диаметров от 15 до 50 стандартное внутреннее изоляционное покрытие изготовлено из Rilsan©. По запросу возможна поставка преобразователей с покрытием из хастеллой С. Максимальная рабочая температура жидкости 80°С.

Электроды

Стандартные электроды из хастеллоя C, что гарантирует совместимость со множеством рабочих жидкостей.

Совместимость и подключение электронных блоков

Первичные преобразователи MUT 2100 EL совместимы со всеми электронными блоками производства компании Euromag. В раздельной версии преобразователь подключается к электронному блоку посредством кабеля, длина которого зависит от проводимости жидкости, при этом максимальная длина не должна превышать 100 метров. При установке преобразователя в пластиковый трубопровод или трубопровод с внутренним покрытием для заземления требуются два заземляющих кольца, которые вставляются между фланцем и соединительным фланцем, или установка заземляющего электрода. Кроме того, прибор доступен с пустой трубой.

Выбор диаметра

При выборе диаметра рекомендуется руководствоваться полно шкалой расхода и минимальной скоростью жидкости 2-3 м/с. Максимально допустимая скорость – 10 м/с.Максимальная температура жидкости 80°С.

Технические характеристики расходомера EUROMAG MUT2100EL:

Тип расходомера: электромагнитный
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Измеряемая среда: жидкость
Мин. диаметр трубы, мм: 50
Макс. диаметр трубы, мм: 150
Погрешность измерения (жидкость), %: 0.2
Макс.давление среды (абс.), Бар: 40
Мин. температура измеряемой среды,°С: -25
Макс. температура измеряемой среды, °С: 80
Мин. расход жидкости, м3/ч: 0.35
Измеряемый расход жидкости(макс значение), м3/ч: 636
Скорость измеряемого потока жидкости в трубе(мин), м/с: 0.05
Скорость измеряемого потока жидкости в трубе(макс), м/с: 10
Динамический диапазон измерений, Макс./Мин.: 200
Направление изменения расхода: прямое / обратное
Измеряемые характеристики: объемный расход / объем
Количество измерительных каналов: 1
Степень защиты датчика(датчиков): IP68
Степень защиты блока электроники: IP67 / IP68
Температура окружающей среды(мин), °С: -20
Температура окружающей среды(макс), °С: 60
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока / Солнечные панели / Аккумуляторы
Индикация: графический ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3
Потребляемая мощность, Вт: 1
Рабочие выходы: токовый / частотный / импульсный
Интерфейсы: RS485 ModBus RTU / IrCom
Габаритные размеры блока электроники ШхВхГ, см: 175х117х131
