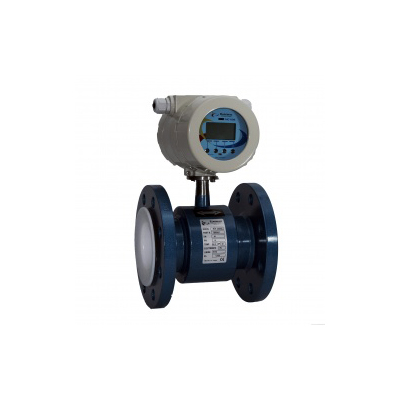

Преобразователи MUT 2200 EL / MUT 2500 EL представляют собой приборы последнего поколения компании Euromag International, применяемые в гидрологическом цикле.
Новая структура для генерации магнитного поля и инновационная траектория создаваемого электродами сигнала обеспечивают чрезвычайно широкий диапазон измерений: EL = Extended Linearity, что в переводе означает «расширенная линейность». Диапазон измерений более 1:1000 без программного обеспечения для линеаризации. Такие рабочие характеристики обеспечивают точность измерений для широкого диапазона скоростей потока и учитывают даже невысокие скорости потока, которые ранее из-за отключения электронного блока принимались за «0».
Работа этой серии фланцевых преобразователей основана на принципе Фарадея, согласно которому проводник, попадающий в магнитное поле, генерирует потенциал, ориентированный перпендикулярно этому же полю. В данном случае расходомерная трубка из нержавеющей стали AISI 304 оснащена фланцами из карбоната или нержавеющей стали. Две индукционные катушки установлены сверху и снизу. Магнитное поле, создаваемое электрическим током, проходящим через индукционную катушку, вызывает в электродах разницу потенциалов, пропорциональную скорости потока. С целью измерения такого потенциала небольших значений, внутренняя часть расходомерной трубки электрически изолирована, таким образом, рабочая жидкость не соприкасается ни с материалом расходомерной трубки, ни с фланцем.
Используемый электронный блок генерирует ток, поставляемый на индукционную катушку, получает разницу потенциалов, обрабатывает сигнал для подсчета расхода и управляет сообщением с внешней средой. Благодаря сварной структуре, в которую заключены индукционная катушка и электроды, преобразователь в раздельной версии имеет степень защиты IP 68, которая подходит для постоянного погружения в воду на глубину 1,5 м.
Корпус и фланец
Внешняя поверхность фланца и преобразователя покрыта акрилом. Такая обработка поверхности преобразователя делает его устойчивым к воздействию воды, даже в состоянии постоянного погружения. В случае необходимости возможна версия преобразователей MUT 2000 EL / MUT 2500 EL, в том числе фланца, в нержавеющей стали.
| Материалы расходомерных трубок |
| AISI 304 (нержавеющая сталь) |
| Материалы фланцев |
| Углеродистая сталь с покрытием (станд.) |
| AISI 304 (нержавеющая сталь) |
| AISI 316 (нержавеющая сталь) |
Внутреннее покрытие
Для диаметров от 15 до 50 стандартное внутреннее изоляционное покрытие изготовлено из ПТФЭ, для диаметров более 50 – из эбонита. По запросу возможна поставка преобразователей диаметром более 50 с покрытием из ПТФЭ. Температура измеряемой жидкости зависит от типа используемого внутреннего покрытия.
| Внутреннее покрытие | Температура жидкости |
| ПТФЭ | Стандартная -40/+140°С (до +180°С – по запросу) |
| Эбонит для пищевой промышленности | -40°С / +80°С |
Электроды
Стандартные электроды из хастеллоя C, что гарантирует совместимость со множеством рабочих жидкостей. В случае необходимости электроды могут быть выполнены из материалов: хастеллой С (станд.), хастеллой B, титан, тантал, платина.
Совместимость и подключение электронных блоков
Первичные преобразователи MUT 2200 EL / MUT 2500 EL совместимы со всеми электронными блоками производства компании Euromag.
| Доступные диаметры |
15
1/2"
|
20 3/4" |
25 1" |
32 1¼" |
40 1½" |
50 2" |
65 2½" |
80 3" |
100 4" |
125 5" |
150 6" |
200 8" |
250 10" |
300 12" |
350 14" |
400 16" |
| 450 18" |
500 20" |
600 24" |
700 28" |
800 32" |
900 36" |
1000 40" |
1200 48" |
1300 52" |
1400 56" |
1500 60" |
1600 64" |
1700 68" |
1800 72" |
2000 80" |
||
| Стандартные фланцевые соединения | UNI 2223 | ANSI 150 | ANSI 300 | DIN2501 | ||||||||||||
| Фланцевые соединения по запросу | BS45404 | AWWA | ISO7005 | KS | ||||||||||||
| Стандартное рабочее давление*1 | 16 бар | |||||||||||||||
| Степень защиты | IP 68 при постоянном погружении на глубине 1,5 м. (IEC 529) | |||||||||||||||
| Совместимость с преобразователями | MC 106 A | MC 106 B | MC 308 | MC 308 С | MC 108 | |||||||||||
| Размеры | См. рисунок 2 | |||||||||||||||
| Части, контактирующие с жидкостью*2 | ПТФЭ | Эбонит для пищевой промышленности | ||||||||||||||
| Электрические соединения | Кабельные вводы PG 11 + клеммная коробка + изолирующий каучук | |||||||||||||||
В раздельной версии преобразователь подключается к электронному блоку посредством кабеля, длина которого зависит от проводимости жидкости, при этом максимальная длина не должна превышать 100 метров. При установке преобразователя в пластиковый трубопровод или трубопровод с внутренним покрытием для заземления требуются два заземляющих кольца, которые вставляются между фланцем и соединительным фланцем, или установка заземляющего электрода.
Прибор доступен с пустой трубой.
Выбор диаметра
При выборе диаметра рекомендуется руководствоваться полно шкалой расхода и минимальной скоростью жидкости 2-3 м/с. Максимально допустимая скорость – 10 м/с.
В раздельной версии допустимые максимальные температуры - ПТФЭ: стандартная -40/+140°С (до +180°С – по запросу); эбонит для пищевой промышленности: -40°С / +80°С.
В компактной версии из-за требований к охлаждению электроники максимально допустимая температура зависит от температуры рабочей среды. В целом, для компактной версии максимально допустимая температура равна 80°С.
Калибровка и максимальная температура
Преобразователи MUT 2200 EL / MUT 2500 EL относятся к груп пе B1 (ISO 11631). Калибровка каждого преобразователя осу ществляется при помощи опрессовочного устройства с корре лирующей системой весов и сертификатом SIT. Погрешность измерения равна 0,2% от значения при скорости жидкости более 0,2 м/с. Повторяемость измерений порядка 0,1%.
Эталонные стандарты
Магнитные расходомеры компании Euromag International прошли сертификацию и имеют отметку CE, а также производятся в соответствии со следующими стандартами:
По запросу преобразователи MUT 2200 EL / MUT 2500 EL могут поставляться с сертификатом ATEX II 2 GD EEx mb IIC T4 U.
Применение
Первичные преобразователи серии MUT 2200 EL / MUT 2500 EL подходят для любого измерения в режиме онлайн. Данные преобразователи обычно применяются для измерения расхода питьевой или сточной воды, промышленных сточных вод, промышленных рабочих жидкостей и фракций и разновидностей бетона.
Тип расходомера: электромагнитный
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Измеряемая среда: жидкость
Мин. диаметр трубы, мм: 15
Макс. диаметр трубы, мм: 400
Погрешность измерения (жидкость), %: 0.2
Макс.давление среды (абс.), Бар: 64
Мин. температура измеряемой среды,°С: -25
Макс. температура измеряемой среды, °С: 180
Мин. расход жидкости, м3/ч: 0.03
Измеряемый расход жидкости(макс значение), м3/ч: 4524
Скорость измеряемого потока жидкости в трубе(мин), м/с: 0.05
Скорость измеряемого потока жидкости в трубе(макс), м/с: 10
Динамический диапазон измерений, Макс./Мин.: 200
Направление изменения расхода: прямое / обратное
Измеряемые характеристики: объемный расход / объем
Количество измерительных каналов: 1
Степень защиты датчика(датчиков): IP68
Степень защиты блока электроники: IP67 / IP68
Температура окружающей среды(мин), °С: -20
Температура окружающей среды(макс), °С: 60
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока / Солнечные панели / Аккумуляторы
Индикация: графический ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3
Потребляемая мощность, Вт: 1
Рабочие выходы: токовый / частотный / импульсный
Интерфейсы: RS485 ModBus RTU / IrCom
Габаритные размеры блока электроники ШхВхГ, см: 175х117х131
|
