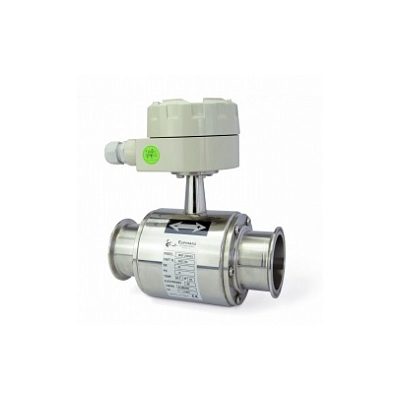

Преобразователи серии MUT 2400 разработаны специально для применения в пищевой промышленности. Они изготовлены из материалов, одобренных международными стандартами. По санитарным нормам преобразователи совместимы с необходимыми температурными режимами и продуктами и оснащены устройствами, используемыми в современной пищевой промышленности. Данная серия преобразователей подходит для измерения потока жидкостей, проводящих электричество, при температуре более 140°С. Преобразователи MUT2400 производятся с диаметрами от DN 25 до DN 100.
| [мм] | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| [”] | 1 | 1¼ | 1½ | 2 | 2½ | 3 | 4 |
Степень защиты составляет IP68 для постоянного погружения в воду на глубине 1,5 метра.
Крепления и внутреннее покрытие
Преобразователи серии MUT2400 полностью изготовлены из нержавеющей стали AISI 304 и имеют внутреннее покрытие из ПТФЭ. Среди креплений – тип DIN 11851 или хомут для труб, а также другие крепления.
Размеры выражены в [мм] для версии с креплениями DIN:
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| D1 | 140 | 168 | 168 | 168 | 219 | 219 | 219 |
| L | 180 | 180 | 180 | 180 | 200 | 200 | 200 |
Электроды
Электроды в стандартной версии – из AISI 316L, но при необходимости использования в химической сфере возможно изготовление электродов из других материалов: хастеллоя, титана или платины, в соответствии с химической совместимостью жидкости.
Совместимость и подключение
Первичные преобразователи MUT 2400 совместимы со всеми электронными блоками производства компании Euromag International. В раздельной версии распределительная коробка с блоком для подключения к электронному блоку посредством двух кабелей находится на верхней части корпуса. В данной версии преобразователь подключается к электронному блоку при помощи двух кабелей CO12 и CO13б длина каждого зависит от проводимости жидкости, при этом максимальная длина не должна превышать 100 метров. Минимальная длина кабеля – 5 метров. В компактной версии электронный блок находится в распределительной коробке.
| Версии MUT 2400 | Совместимые электронные блоки | ||||||
| MC106A | MC306 *3 | MC308 *3, 4 | MC108 *4 | MC108/ET *4 | |||
| MC106A *3 | MC106B *3 | MC106C *5 | |||||
| MUT2400 *1 | • | • | • | • | • | • | |
| MUT2400 *2 | • | • | • | • | |||
*1 Раздельная версия
*2 Компактная версия
*3 Корпус из АБС
*4 Корпус из алюминия
*5 Корпус из нержавеющей стали
Выбор диаметра
При выборе диаметра нужно помнить, что для точной работы преобразователя рекомендуется руководствоваться полной шкалой расхода и минимальной скоростью жидкости 2-3 м/с. Максимально допустимая скорость – 10 м/с. Полную шкалу расхода можно выбрать и изменить на месте при помощи изменения установок и настроек на электронном блоке. Полная шкала расхода, соответствующая скорости потока от 2 до 10 м/с. и различным диаметрам.
| Доступные диаметры [мм] | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| Доступные диаметры ["] | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| Доступные электроды * | AISI 316L | Хастеллой B | Хастеллой C | Титан | Титан | Платина | ||
| Доступные соединения | DIN 11851 | SMS | ISO 2852 | L14AM7 | ||||
| Стандартное рабочее давление *1 | 16 бар | |||||||
| Температура жидкости | Покрытие: ПТФЭ | -40°С, +140°С | ||||||
| Давление | PN25 для DN25 DN32 DN40 DN50 | PN16 для DN65 DN80 DN100 | ||||||
| Степень защиты | IP 68 для постоянного погружения на глубину 1,5 м (IEC 529) | |||||||
| Совместимость с электронными блоками *2 | MC106A | MC 106 B | MC 106C | MC306 | MC 308 | MC 108 | MC108ET | |
| Части, контактирующие с жидкостью | Труба | Электроды | ||||||
| ПТФЭ | * | |||||||
| Электрические соединения | Кабельный ввод PG 11 + клеммная коробка + изолирующий каучук | |||||||
Максимальная температура жидкости
В раздельной версии допустимая максимальная температура жидкости может достигать +140°С. В компактной версии максимально допустимая температура зависит от температуры рабочей среды. Это связано с тем фактом, что даже если внутреннее покрытие преобразователя допускает воздействие высоких температур, ограничения могут касаться электронного блока, максимально допустимая температура которого не должна быть выше 60°С. Таким образом, если температура окружающей среды уже составляет 60°С, температура жидкости выше 60°С приведет к превышению установленного максимума на электронном блоке, установленном на преобразователе.
Калибровка и максимальная погрешность
Преобразователи MUT 2400 относятся к группе B1 (ISO 11631). Калибровка каждого преобразователя осуществляется при помощи опрессовочного устройства с коррелирующей системой весов и сертификатом SIT. Погрешность измерения равна 0,2% от значения при скорости жидкости более 0,2 м/с. Повторяемость измерений порядка 0,1%.
Эталонные стандарты
Магнитные расходомеры компании Euromag International прошли сертификацию и имеют отметку CE, а также производятся в соответствии со следующими стандартами:
Тип расходомера: электромагнитный
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Измеряемая среда: жидкость
Мин. диаметр трубы, мм: 25
Макс. диаметр трубы, мм: 100
Погрешность измерения (жидкость), %: 0.2
Макс.давление среды (абс.), Бар: 40
Мин. температура измеряемой среды,°С: -25
Макс. температура измеряемой среды, °С: 180
Мин. расход жидкости, м3/ч: 0.09
Измеряемый расход жидкости(макс значение), м3/ч: 283
Скорость измеряемого потока жидкости в трубе(мин), м/с: 0.05
Скорость измеряемого потока жидкости в трубе(макс), м/с: 10
Динамический диапазон измерений, Макс./Мин.: 200
Направление изменения расхода: прямое / обратное
Измеряемые характеристики: объемный расход / объем
Степень защиты датчика(датчиков): IP68
Степень защиты блока электроники: IP67 / IP68
Температура окружающей среды(мин), °С: -20
Температура окружающей среды(макс), °С: 60
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока / Солнечные панели / Аккумуляторы
Индикация: графический ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3
Потребляемая мощность, Вт: 1
Рабочие выходы: токовый / частотный / импульсный
Интерфейсы: RS485 ModBus RTU / IrCom
Габаритные размеры блока электроники ШхВхГ, см: 175х117х131
|
