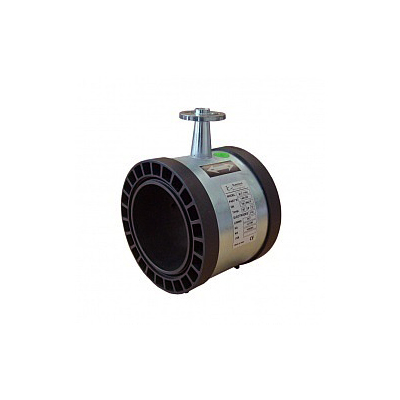

Электромагнитный расходомер EUROMAG MUT1100J представляет собой бесфланцевый первичный преобразователь с диапазоном диаметров – от 25 ДУ до 150 ДУ. Данная модель преобразователя устанавливается между двумя фланцами, окруженными штифтами.
Корпус и соединения
Преобразователь MUT 1100-J имеет расходомерную трубку из материала Noryl TM и оптоволокна, корпус индукционной катушки изготовлен из углеродистой стали с акриловым покрытием. Преобразователь оснащен клеммной коробкой для подключения кабелей к электронному блоку. Степень защиты – IP 67. Преобразователь можно установить между фланцами UNI 2223 с номинальным давлением (PN) от 16 до 40 или ANSI 150, 300.
Используемые фланцы, диаметр (ДУ), количество болтов (N) и крутящий момент затяжки (T):
| ДУ | PN16 | PN25 | PN40 | ANSI150 | ANSI300 | Длина | |||||||||||
| [мм] | [”] | ДУ | N | T, Нм | ДУ | N | T, Нм | ДУ | N | T, Нм | ДУ | N | T, Нм | ДУ | N | T, Нм | MUT 1100-J |
| 25 | 1 | М12 | 4 | 18 | М12 | 4 | 22 | М12 | 4 | 28 | 1/2 | 4 | 20 | 5/8 | 4 | 25 | 68мм |
| 40 | 1½ | М16 | 4 | 30 | М16 | 4 | 35 | М16 | 4 | 41 | 1/2 | 4 | 23 | 3/4 | 4 | 30 | 96мм |
| 50 | 2 | М16 | 4 | 35 | М16 | 4 | 40 | М16 | 4 | 47 | 5/8 | 4 | 33 | 5/8 | 8 | 23 | 86мм |
| 65 | 2½ | М16 | 4 | 48 | М16 | 8 | 38 | М16 | 8 | 38 | 5/8 | 4 | 47 | 3/4 | 8 | 30 | 104мм |
| 80 | 3 | М16 | 8 | 35 | М16 | 8 | 40 | М16 | 8 | 41 | 5/8 | 4 | 60 | 3/4 | 8 | 48 | 112мм |
| 100 | 4 | М16 | 8 | 48 | М20 | 8 | 98 | М20 | 8 | 116 | 5/8 | 8 | 47 | 3/4 | 8 | 68 | 130мм |
| 150 | 6 | М20 | 8 | 85 | М22 | 8 | 110 | М22 | 8 | 131 | 3/4 | 8 | 81 | 3/4 | 12 | 90 | 196мм |
Первичный преобразователь и фланец скреплены при помощи двух О-образных колец, поставляемых в комплекте с преобразователем. Преобразователь может работать при давлении до 20 бар.
Внутреннее покрытие
Корпус первичного преобразователя сделан из материала Noryl TM с включением 20% оптоволокна. Температура измеряемой жидкости должна быть в пределах от 0° С до +60° С.
Электроды и заземление
В стандартной версии MUT 1100-J три электрода из AISI 316L, по запросу возможно изготовление преобразователей из материалов: AISI 316L (стандартный), титан, хастеллой B, хастеллой C. При установке преобразователя в пластиковый трубопровод или трубопровод с внутренним покрытием благодаря наличию третьего электрода для заземления жидкости не требуются заземляющие кольца.
Совместимость и подключение электронных блоков
Первичные преобразователи MUT 1100-J совместимы со всеми электронными блоками производства компании Euromag. В раздельной версии преобразовательподключается к электронному блоку посредством двух кабелей, длина которых зависит от проводимости жидкости, при этом максимальная длина не должна превышать 100 метров. Минимальная длина кабеля составляет 5 метров.
Выбор диаметра
При выборе необходимого диаметра за скорость при полной шкале расхода принимается скорость, равная 2-3 м/с. Выбрать полную шкалу потока можно при помощи клавиатуры электронного блока. Максимальное значение, которое можно выбрать, должно соответствовать скорости 10 м/с.
Температура жидкости
Максимальная температура жидкости должна быть не больше +110°С.
Калибровка, максимальная погрешность
MUT1100-J относится к группе B1 (ISO 11631). Калибровка каждого преобразователя осуществляется при помощи опрессовочного устройства с коррелирующей системой весов с сертификатом SIT. Погрешность измерения равна 0,2% от значения при скорости жидкости более 0,2 м/с. Повторяемость измерений порядка 0,1%.
Эталонные стандарты
Магнитные расходомеры компании Euromag International прошли сертификацию и имеют отметку CE, а также производятся в соответствии со следующими стандартами:
Стандартные диаметры
| Миллиметры (мм) | 25 | 40 | 50 | 65 | 80 | 100 | 150 |
| Дюймы (”) | 1 | 1½ | 2 | 2½ | 3 | 4 | 6 |
Тип расходомера: электромагнитный
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Измеряемая среда: жидкость
Мин. диаметр трубы, мм: 40
Макс. диаметр трубы, мм: 150
Погрешность измерения (жидкость), %: 0.2
Макс.давление среды (абс.), Бар: 16
Мин. температура измеряемой среды,°С: -25
Макс. температура измеряемой среды, °С: 100
Мин. расход жидкости, м3/ч: 0.23
Измеряемый расход жидкости(макс значение), м3/ч: 636
Скорость измеряемого потока жидкости в трубе(мин), м/с: 0.05
Скорость измеряемого потока жидкости в трубе(макс), м/с: 10
Динамический диапазон измерений, Макс./Мин.: 200
Направление изменения расхода: прямое / обратное
Измеряемые характеристики: объемный расход / объем
Количество измерительных каналов: 1
Степень защиты датчика(датчиков): IP68
Степень защиты блока электроники: IP67 / IP68
Температура окружающей среды(мин), °С: -20
Температура окружающей среды(макс), °С: 60
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока / Солнечные панели / Аккумуляторы
Индикация: графический ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3
Потребляемая мощность, Вт: 1
Рабочие выходы: токовый / частотный / импульсный
Интерфейсы: RS485 ModBus RTU / IrCom
Габаритные размеры блока электроники ШхВхГ, см: 175х117х131
|
