Артикул: Meterflex Plus
|
Тип оборудования: рефлектометр, генератор звуковых частот
Производитель: Seba KMT, Германия
Серия: Meterflex
Модель: Meterflex Plus
Описание: прибор для определения длины проводников в электрооборудовании как под напряжением, так и на обесточенных носителях
Гарантия на рефлектометр Meterflex Plus: 1 год.
Назначение рефлектометра Meterflex Plus
Рефлектометр Meterflex Plus может определить длину проводов в электрооборудовании, как под напряжением, так и на обесточенных носителях.
Тогда, как обычные приборы для измерения длины реагируют только на первое отражение и поэтому в разветвленных сетях часто показывают неправильную длину, Meterflex дает возможность точно отличить все промежуточные и конечные отражения.
Метод эхо-импульсного измерения основан на временном базисе. Для того чтобы по измеренному времени правильно вычислить расстояние, нужно установить половину скорости распространения импульса.
Отсюда идет и название «V/2». Опытным техникам-измерителям V/2 измеряемого кабеля известен. К рефлектометру Meterflex Plus прилагается таблица, в которой приведены скорости импульса наиболее распространенных типов кабелей. На обратной стороне этой таблицы схематически излагается процесс управления Минифлекс HV (Miniflex HV).
Рефлектометр Miniflex HV служит не только для определения длины проводников. Вы одновременно получаете возможность определять место неисправности в кабеле, рассмотреть смену типа кабеля, муфту или отвод.
Прибор Meterflex можно использовать для выявления отводов и Echo Pulser работает также совместно со всеми эхо-измерительными приборами фирмы Hagenuk KMT.
Измерения под напряжением рефлектометром Meterflex Plus
Измерения Meterflex проводятся обычно на обесточенных кабелях. Измерения на кабелях, находящихся под напряжением, также возможно.
Echo Pulser выдерживает входные напряжения до 400 В и при помощи поставляемых в комплекте испытанных на безопасность проводников, может быть подсоединен прямо к кабелю, находящемуся под напряжением.
Для рефлектометра Miniflex Plus доступен разделительный фильтр „Trennfilter TF2" (не входит в стандартный комплект поставки). Этот разделительный фильтр должен быть подключен между кабелем, находящимся под напряжением и Miniflex Plus.
Технические характеристики рефлектометра Meterflex Plus
|
Измерительные задачи |
Электронные измерения в разветвленных сетях, также под напряжением, без необходимости отключения ответвления |
|
|
Выявление места повреждения на маркировочных лентах для трубопроводов из пластмассовых материалов |
|
Диапазон измерения |
10 м до 3000 м |
|
Разрешение |
1% от диапазона измерения |
|
Питание |
6 батарей "миньон" или аккумуляторов 80 / 120 мA (без и с подсветкой) |
|
Рабочая температура |
-15 ... 50°C |
|
Перегрузка по напряжению |
250 В AC/ DC |

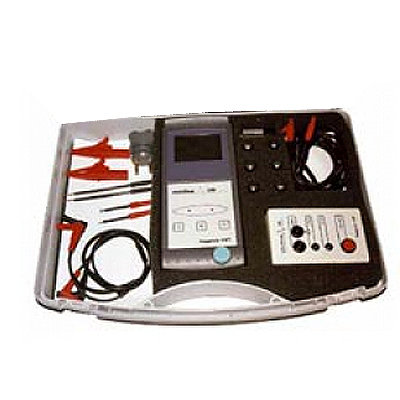

Стандартный комплект поставки рефлектометра Meterflex Plus:
|
