Тип оборудования: Рефлектометр

Производитель: Эрстед

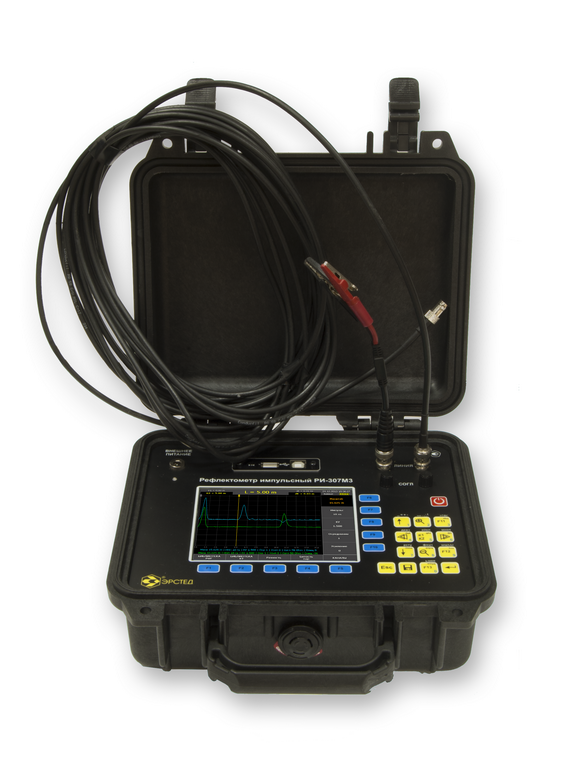

Модель: РИ-307М3 "СТРИЖ"

Гарантия: 1 год

Назначение рефлектометра РИ-307М3:

Рефлектометр РИ-307М3 – это эффективный высокоточный двухканальный полевой рефлектометр специально предназначенный для выполнения измерений в системах ОДК (оперативного дистанционного контроля). Система ОДК базируется на измерении электрической проводимости теплоизоляционного слоя, которая меняется при изменении влажности. Для поиска мест повреждения (увлажнение ППУ изоляции, обрывы сигнальных проводников) применяются методы и приборы, основанные на импульсной рефлектометрии. Достоинствами метода импульсной рефлектометрии является его применимость для широкого диапазона увлажнения изоляции и возможность поиска обрывов сигнальных проводников в нескольких местах.

Описание рефлектометра РИ-307М3:

Область применения РИ-307М3 позволяет с низкой инструментальной погрешностью (до 3 см) производить следующие измерения на кабелях длиной от 1 м до 128 км:

• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений:

1. обрыв;
2. низкоомные дефекты (менее 1 кОм);
3. короткое замыкание;
4. дефектная пайка;
5. неисправный усилитель;
6. наличие и место установки ответвителей;
7. замокшие участки или участки с повышенной влажностью;
8. муфты, сростки кабеля;
9. катушки Пупина, разбитость пар;
10. “мерцающие” дефекты;
11. и пр.

• измерение коэффициента укорочения линии при известной ее длине;
• производить оценку волнового сопротивления кабельной линии;

Импульсный рефлектометр РИ-307М3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
• для определения длины кабеля при его производстве, складировании и торговле.

Описание:

Улучшенные измерительные характеристики

Прибор РИ-307М3 является глубокой модернизацией рефлектометра РИ-307 в части как аппаратного, так и программного обеспечения:

• Инструментальная погрешность – 3 см (при КУ=1.499) – за счет увеличения эффективной частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность по сравнению с РИ-307;
• Улучшенная детализация рефлектограмм – переработка приемного тракта позволила расширить полосу пропускания;
• Расширенные диапазоны по дальности – от 15 м до 128 км: введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
• Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания. На коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения; На длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса;
• Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы;
• Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.

Эргономичность, наглядность и удобство работы

• цветной TFT дисплей 5.7 дюйма с разрешением 640×480 пикселей и широким углом обзора для удобной работы и наглядного представления результатов измерений. Опционально прибор может быть оснащен дисплеем повышенной яркости с антибликовым покрытием для комфортной работы в прямом солнечном свете;
• Одновременное отображение до 5 рефлектограмм прибор имеет возможность одновременно отображать рефлектограммы с двух физических входов и трёх рефлектограмм из энергонезависимой памяти
• Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню;
• Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками трассы – прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними;
• Автоматическое запоминание параметров измерения – при выключении прибора (кнопкой выключения или по таймеру автоотключения) параметры измерения запоминаются в энергонезависимой памяти, так что после повторного включения Вам не придется устанавливать измерительные параметры заново.
• Обновленная функция Лупы позволяет просматривать рефлектограммы с разрешением 3 см на любом диапазоне по дальности от 15 м до 128 км, кроме того для более удобного просмотра отдельных участков предусмотрен горизонтальный «цифровой зум»;
• Предусмотрена возможность прокрутки окна лупы в пределах диапазона;
• Режим “Разность” (поточечное вычитание рефлектограмм) предназначен для выявления различий в рефлектограммах, может применяться как для рефлектограмм физических каналов так и для рефлектограмм из памяти в любых сочетаниях в режиме реального времени
• Режим “Битость пар” предназначен для определения мест перепутывания пар (разнопарка) в муфтах или скрутках
• Режим “Захват”повышает эффективность работы прибора для определения дефектов непостоянных во времени (“мерцающих” дефектов) – прибор этом режиме накапливвает на экране рефлектограммы сколь угодно продолжительное время, так что краковременные события не будут пропущены.

Специальные режимы для систем ОДК теплосетей

• Функция горизонтального смещения рефлектограмм, независимая для каждого канала отображения;
• Прибор оснащен функцией оценки волнового сопротивления линии с точностью около 5%;
• Функция построения «кривых тревоги» (конфигурация «Теплосети») для удобства выявления значимых дефектов в системах ОДК;

Хранение результатов измерений и интерфейс c компьютером

• Большой объем энергонезависимой памяти для хранения библиотеки рефлектограмм и таблицы коэффициентов укорочения;
• прибор позволяет сохранить в энергонезависимой памяти до 1000 именованных и датированных рефлектограмм с высоким разрешением (до 8000 точек на рефлектограмму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени;
• Сохранение положения курсоров при записи рефлектограммы в память;
• Возможность сравнения рефлектограмм снятых для разных диапазонов по дальности;
• в приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения

• функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени; снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
• USB-порт для быстрого и удобного обмена данными с ПК – прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель
• Расширяемая функциональность встроенного ПО – легкое и безопасное обновление встроенного ПО

Эксплуатация в жёстких полевых условиях

• Ударопрочный, герметичный корпус
• Пылевлагозащищенная клавиатура
• Широкий диапазон рабочих температур -20°C…+40°C
• Мощный LiIon аккумулятор позволяет длительное время обходиться без подзарядки – время непрерывной работы от аккумулятора не менее 8 часов, а функция автоотключения не допустит разряда прибора во время простоя
• Скоростное зарядное устройство позволяет оперативно подзарядить прибор за несколько минут, обеспечивая при этом достаточное для проведения измерений время работы
• Небольшие габариты 70х246х124 мм и вес не более 2,5 кг

Технические характеристики рефлектометра РИ-307М3 "СТРИЖ":

Комплект поставки:

• Рефлектометр импульсный РИ-307М3 1 шт.
• Зарядное устройство 1 шт.
• Кабель соединительный 5 м, 75 Ом, BNC.M-крокодилы 1 шт.
• Кабель соединительный 0.1 м, 75 Ом, BNC.M-крокодилы 1 шт.
• Руководство по эксплуатации РИ-307М3 1 шт.
• Сумка для аксессуаров 1 шт.
