Тип оборудования: Рефлектометр

Производитель: СТЭЛЛ

Модель: РЕЙС-305

Гарантия: 1 год

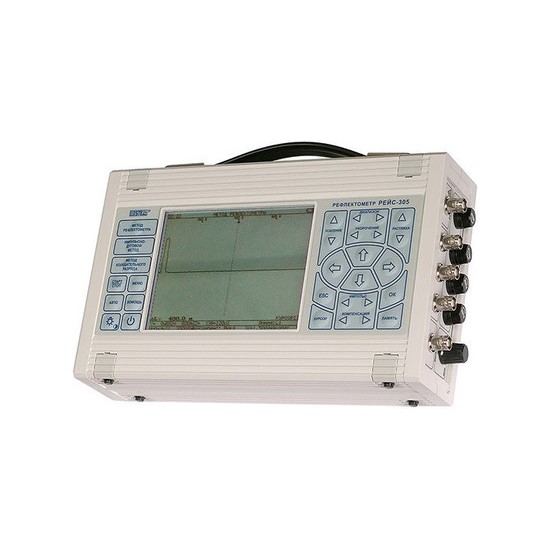

Описание рефлектометра РЕЙС-305:

Рефлектометр РЕЙС-305 является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых и других кабельных линиях.

РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов: импульсной рефлектометрии, колебательного разряда и импульсно-дуговым методом.

По существу для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как позволяет реализовать все необходимые для силовых кабельных линий методы измерения.

ВНИМАНИЕ!

Просим учитывать следующие особенности работы с прибором РЕЙС-305 при разных методах.

1. Метод рефлектометра не требует дополнительного оборудования.

2. Метод колебательного разряда и импульсно-дуговой метод могут быть реализованы только при совместном использовании с прибором РЕЙС-305 дополнительного оборудования.

Например, для метода колебательного разряда необходимы: источник высокого напряжения, ударный генератор, устройство подключения в кабельной линии.

Для импульсно-дугового метода необходимо устройство формирования короткой дуги и некоторые другие устройства.

Области применения РЕЙС-305:

• Поиск мест повреждений в силовых кабельных линиях - тремя методами, в других кабельных линиях - по крайней мере одним методом - методом импульсной рефлектометрии.
• Особо эффективно использование РЕЙС-305 в электротехнических кабельных лабораториях.
• Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов.
• Паспортизация кабельных линий.
• Диагностика состояния кабельных линий, в том числе посредством определения "мерцающих" повреждений.
• Эксплуатация различных кабельных линий во всех отраслях народного хозяйства.
• Производство и торговля кабелями.

Отличительные особенности РЕЙС-305:

• РЕЙС-305 - это фактически три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу.
• Низкая инструментальная погрешность измерения - не более 0,2%.
• Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора.
• Высокая разрешающая способность за счет специальной формы зондирующего импульса.
• Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой.
• Возможность регулировки яркости и контрастности изображения
• Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм
• Три входа для одновременного подключения трех линий (трех жил кабеля).
• Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм.
• Возможность работы при недостаточной освещенности.
• Выход на компьютер.
• Питание: от встроенных аккумуляторов, промышленной сети 85...265В частотой 47...63 Гц или бортовой сети автомобиля 11...15В.
• Небольшое энергопотребление, наличие режима энергосбережения.
• Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку.
• Высокая надежность, прочный пластмассовый корпус.
• Широкий диапазон рабочих температур –10…+50°С.
• Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях.

Небольшой вес 2 кг.

Методы измерения:

• Метод импульсной рефлектометрии

Позволяет надежно и точно определить длину линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и т.п.).

• Метод колебательного разряда

При методе колебательного разряда производится воздействие на поврежденную силовую кабельную линию от специального генератора высоковольтных импульсов или от источника высокого напряжения.

В момент пробоя кабельной линии в слабом месте изоляции возникает волновой процесс, который распространяется по кабельной линии и фиксируется прибором РЕЙС-305.

• Импульсно-дуговой метод (метод кратковременной дуги)

Этот метод не вызывает прожиг изоляции и предназначен для определения повреждений в силовых кабельных линиях с пластмассовой изоляцией. Можно рекомендовать этот метод и для контрольных кабелей.

Импульсно-дуговой метод позволяет определить сложные (высокоомные) повреждения в кабельных линиях без использования прожига изоляции

Особенности РЕЙС-305:

• Управление и анализ характеристик мощным встроенным микропроцессором

Управлением всем процессом измерения (считывание рефлектограмм и импульсных характеристик, сравнение, вычитание, отстройка от помех, контроль за напряжением питания, запоминание, вывод информации на экран и т.п.) и обработкой информации занимается мощный встроенный микропроцессор.

• Простота выбора метода измерения и управления прибором

Наличие специальных кнопок позволяют перейти к нужному методу измерения одним нажатием соответствующей кнопки.

Кроме того, в рефлектометре РЕЙС-305, как и в РЕЙС-105М1 реализована идея прямого управления основными параметрами. Поэтому практически все основные измерения можно выполнять прибором не вызывая меню, что существенно упрощает и значительно ускоряет проведение измерений.

• Режим энергосбережения

При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы. Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.

Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения. Это обеспечивает эксплуатацию аккумуляторов максимально-возможное время.

При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производилось измерение.

Это позволяет при последующем включении прибора сразу войти в прежний режим.

• Два режима управления длительностью зондирующего импульса. Наличие импульса компенсации.

В рефлектометре РЕЙС-305 обеспечивается два режима управления длительностью зондирующего импульса: зависимый, при котором длительность автоматически изменяется пропорционально диапазону расстояний, и независимый, при котором длительность не зависит от диапазона.

Зависимый режим управления обеспечивает максимальную простоту пользования прибором, так как при переключении диапазона измерения расстояния оператору не нужно следить за длительностью зондирующего импульса - она изменяется пропорционально установленному диапазону.

Независимый режим управления позволяет при подробном исследовании места повреждения в зависимости от типа измеряемой кабельной линии и ее свойств выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.

Двухкурсорная система отсчета. Низкая инструментальная погрешность

В рефлектометре РЕЙС-305 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому.

Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например: определить расстояние от кабельной муфты до места повреждения, определить расстояние от противоположного конца кабеля до муфты, и т.п.).

Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.

Методы анализа измеренных рефлектограмм

1. непосредственное измерение любых двух из трех линий, подключенных к прибору, и отображение на экране самих рефлектограмм или их разностей
2. вывод текущих рефлектограмм на экран и запись в память с присвоением имени
3. вывод на экран из памяти для сравнения двух наложенных друг на друга рефлектограмм
4. индикация разности рефлектограмм
5. возможность совмещения двух рефлектограмм для снижения методической погрешности
6. аналоговая фильтрация и цифровое усреднение (сглаживание) рефлектограмм.

Отображение информации и результатов измерения

Встроенный LCD-индикатор с подсветкой имеет большой экран и обеспечивает индикацию рефлектограмм и импульсных характеристик линии, их разности, всех параметров и измеряемых величин во всех режимах.

На экране оператору выдаются также подсказки.

При неправильных действиях выдается звуковой предупреждающий сигнал.

Возможность установки и цифровая индикация выходного сопротивления

Возможность изменения выходного сопротивления рефлектометра РЕЙС-305 и цифровая индикация установленного выходного сопротивления обеспечивают дополнительные возможности прибора.

Во-первых, это позволяет работать по методу импульсной рефлектометрии не только на силовых кабельных линиях, но и на связных, контрольных и т.д.

Во-вторых, цифровая индикация позволяет оценить величину волнового сопротивления измеряемой линии.

В-третьих, зная величину волнового сопротивления можно более точно сравнить рефлектограммы.

Возможность запоминания и долговременного хранения результатов измерения во встроенной памяти

Встроенная энергонезависимая память прибора РЕЙС-305 позволяет запоминать и хранить в памяти при включенном и выключенном питании рефлектограммы линии со всеми установленными параметрами системы и именами.

При следующем включении питания прибор автоматически настраивается на режим, соответствующий состоянию до выключения.

Информация в энергонезависимой памяти прибора может храниться не менее 10 лет, в том числе при отсутствии питания.

Связь с компьютером

Информация из памяти РЕЙС-305 может быть переписана в память компьютера: по стандартному последовательному интерфейсу RS-232 (для приборов, выпущенных до конца 2013 года) и по интерфейсу USB (для приборов, выпускаемых с начала 2014 года).

Возможна обратная загрузка информации.

Для удобства создания в компьютере "библиотеки" рефлектограмм и других измеренных величин им присваиваются имена по аналогии с именами файлов в компьютере.

Созданная "библиотека" обслуживаемых линий позволяет существенно ускорить поиск места повреждения путем сравнения поврежденной линии с этой же линией из "библиотеки". При этом обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по "библиотечным" данным.

Вместе с прибором РЕЙС-305 каждому покупателю отправляется в качестве презента специальный кабель для подключения прибора к компьютеру и программа РЕЙД-7.

Встроенная таблица коэффициентов укорочения

Рефлектометр РЕЙС-305 позволяет создать встроенную таблицу коэффициентов укорочений измеряемых линий.

Запись значений коэффициентов укорочений можно произвести по ранее наработанным данным, либо по результатам измерения коэффициента укорочения непосредственно прибором РЕЙС-305. Поэтому коэффициент укорочения в приборе РЕЙС-305 может быть установлен или вручную или по встроенной таблице.

Память коэффициентов укорочения энергонезависима, поэтому записанные в таблицу данные будут храниться там в течение всего срока эксплуатации прибора.

При необходимости эти данные можно заменить на новые, в том числе из внешнего компьютера, или стереть.

Универсальность питания

Возможность питания рефлектометра РЕЙС-305 от встроенных аккумуляторов, от промышленной сети переменного тока с широким диапазоном входных напряжений и от бортовой сети автомобиля расширяет области применения.

В рефлектометре РЕЙС-305 использованы широко распространенные аккумуляторы типа АА. Вместо аккумуляторов можно установить батареи типа АА.

Технические характеристики рефлектометра РЕЙС-305:

1. Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ"

2. Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"

3. Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"

Комплект поставки рефлектометра РЕЙС-305:
