Тип оборудования: Измеритель длины кабеля

Производитель: СТЭЛЛ

Модель: РЕЙС-50

Гарантия: 1 год

Описание измерителя РЕЙС-50:

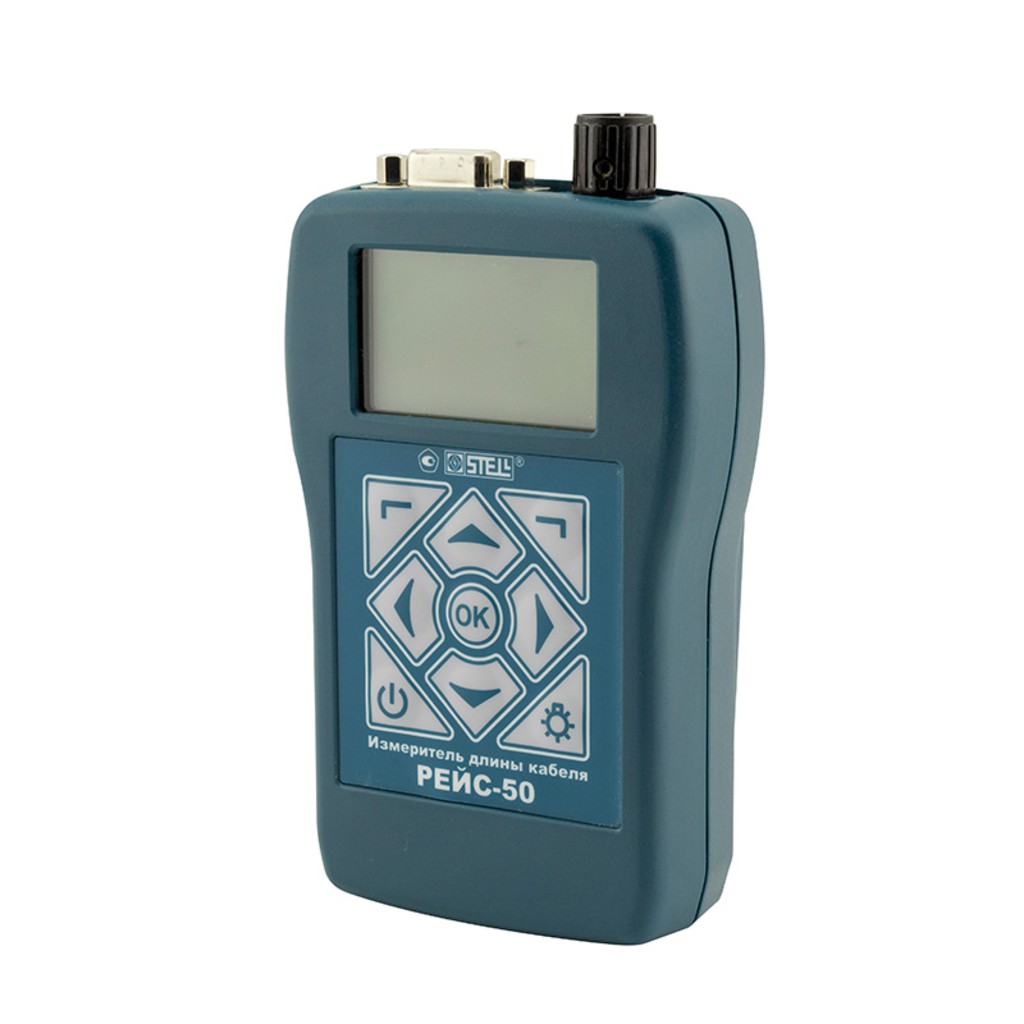

Измеритель длины кабеля РЕЙС-50 это цифровой портативный (карманный) прибор, разработан фирмой СТЭЛЛ для широкого применения при измерении длин силовых кабелей, кабелей связи, контрольных кабелей, кабелей управления и всех других типов кабелей и проводов.

При разработке этого прибора наша фирма исходила из принципа максимального упрощения пользования прибором, так как основная категория пользователей этих приборов не являются специалистами - измерителями.

Поэтому в приборе РЕЙС-50 фирмой СТЭЛЛ использованы самые современные методы измерений и обеспечена максимально возможная автоматизация измерений.

РЕЙС-50 - это фактически два прибора в одном корпусе: импульсный рефлектометр, работающий на основе метода импульсной рефлектометрии (TDR - метод) и прибор, работающий по методу измерения сопротивления проводников (DC - метод).

TDR-метод:

При использовании TDR – метода с прибора в кабель посылается короткий зондирующий импульс, который распространяется по линии со скоростью, сравнимой со скоростью света.

Достигнув конца кабеля (разомкнутого или короткозамкнутого), импульс отражается, и отраженный импульс начинает распространяться в обратную сторону - к началу кабеля (точке подключения прибора).

По времени задержки отраженного импульса относительно зондирующего определяется расстояние до конца кабеля (в автоматическом режиме или в ручном режиме).

По форме отраженного импульса можно определить состояние кабеля в его конце (разомкнут или короткозамкнут).

TDR - метод позволяет измерять длину любого металлического кабеля, у которого есть не менее двух изолированных друг от друга проводников (например 2-х жильный кабель, 3-х жильный, коаксиальный кабель и т.д.). Кабель может быть намотан на барабане, смотан в бухте, развернут, проложен где-либо, подвешен на опорах и т.п.

При TDR - методе для измерения длины кабеля достаточно подключить РЕЙС-50 к кабелю с одного конца. При этом не важно разомкнут или замкнут другой конец кабеля.

Однако TDR - метод нельзя использовать для измерения длины одножильного кабеля (одиночного изолированного проводника).

Разрабатывая прибор РЕЙС-50 мы учли, что часть пользователей могут быть квалифицированными специалистами и захотят провести измерения кабеля более досконально, например проверить правильность результатов режима автоматического измерения длины TDR – методом. Или использовать имеющийся в приборе рефлектометр для других целей, например отыскания повреждений в кабелях.

Для этой цели в приборе РЕЙС-50 кроме автоматического режима измерения длины TDR - методом реализован экспертный (ручной) режим рефлектометра.

В ручном режиме прибор РЕЙС-50 работает как обычный цифровой рефлектометр.

DC-метод:

При использовании DC - метода из прибора по жиле кабеля (изолированному проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения погонного сопротивления жилы или ее диаметра, материала проводника и температуры рассчитывается длина этого кабеля (изолированного проводника).

Особенность DC - метода состоит в том, что он может быть использован для измерения не только многожильных кабелей, но и для одножильных кабелей (проводников с изоляцией).

При измерении длины кабеля DC - методом прибор лучше подключать сразу к обоим концам жилы кабеля.

Если в кабеле есть хотя бы две одинаковые изолированные жилы, то можно измерить длину кабеля, подключив прибор к этим жилам с одного конца кабеля.

В этом случае нужно обязательно качественно накоротко соединить эти жилы на другом конце кабеля. А для получения длины кабеля измеренное значение нужно поделить на 2.

При измерении длины одиночного изолированного проводника прибор нужно подключать к обоим концам кабеля.

Таким образом, при DC - методе нужен обязательный доступ к кабелю с обоих его концов, в то время как при TDR - методе достаточно доступа только с одного конца.

Области применения измерителя длины кабеля РЕЙС-50:

• Измерение длины кабелей и проводов при их производстве, складировании, учете и хранении.
• Измерение длины кабелей и проводов при торговле ими.
• Измерение длины кабелей при прокладке: во время строительства зданий и сооружений, монтажа электрических сетей, линий связи и контроля на кораблях, судах, самолетах и т.п., и при их последующей эксплуатации.
• Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т. п.
• Прокладка сетей кабельного телевидения и компьютерных сетей.
• Монтаж тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции

Дополнительные области применения прибора РЕЙС-50:

• Отыскание повреждений и неисправностей в парах кабеля и проводниках и их локализация путем измерения расстояния до места повреждения (обрыва, короткого замыкания, низкоомной утечки). Далее, если известна топология прокладки кабеля, то можно достаточно точно отыскать место его повреждения.
• Измерение электрического сопротивления жил кабеля, проводов и различных электрических цепей.
• Прозвонка электрических цепей.

Отличительные особенности РЕЙС-50:

• Максимальная автоматизация измерений:

Перед измерением длины кабеля оператору необходимо подключить ко входу прибора один из присоединительных кабелей, входящих в комплект поставки, и метод измерения будет установлен автоматически.

Если Вы выбрали для измерения длины кабеля TDR-метод, то перед запуском автоматического измерения прибор РЕЙС-50 предложит Вам установить коэффициент укорочения кабеля, или выбрать его из таблицы.

На случай, если коэффициент укорочения измеряемого кабеля Вам неизвестен, в приборе предусмотрена возможность экспериментального определения коэффициента укорочения по отрезку кабеля известной длины, с сохранением результата во встроенной энергонезависимой памяти с временем хранения не менее 10 лет.



Если Вами выбран DC-метод измерения длины кабеля, то перед запуском автоматического измерения прибор РЕЙС-50 предложит Вам указать материал жилы (Медь или Алюминий) и погонные параметры жилы кабеля (или проводника) такие как: погонное сопротивление, диаметр или AWG.





После этого измерение длины кабеля (провода) прибор выполнит автоматически и высветит длину кабеля крупными цифрами на экране прибора.



За счет максимальной автоматизации измерений прибор РЕЙС-50 позволяет выполнить измерение длины кабеля с удивительной простотой.





Если Вы захотите воспользоваться прибором РЕЙС-50 как обычным универсальным рефлектометром, то Вам достаточно перейти в ручной режим.

Анализируя рефлектограмму можно определить замкнут или разомкнут другой конец кабеля и при помощи двух специальных вертикальных подвижных курсоров измерить длину кабеля, сохранить рефлектограмму в памяти, сравнить ее с ранее измеренной и т.д.





Прибор РЕЙС-50 позволяет установливать, измерять и сохранять в памяти не коэффициенты укорочения (КУ) кабелей.

При измерении кабелей зарубежного производства вместо коэффициента укорочения можно установить фактор скорости (VOP) или половину скорости распространения импульсного сигнала (V/2).

В приборе РЕЙС-50 реализованы все возможности полноценного импульсного рефлектометра.



• Минимальные размеры и вес:

Измеритель длины кабелей РЕЙС-50 является самым малогабаритным и легким из всех приборов данного класса, как зарубежных так и отечественных.

Практически РЕЙС-50 - это миниатюрный прибор, который можно положить даже в маленький карман.

Это очень удобно как при работе в стесненных условиях, например в переполненном складе, так и на открытой площадке, а также при прокладке кабелей, как летом так и зимой, при ярком солнечном свете и в темноте.



• Полноценный графический LCD - экран с управляемой подсветкой:

Несмотря на малые габариты прибор РЕЙС-50 оснащен достаточно крупным (для данного корпуса) жидкокристаллическим экраном с разрешением 128х64 пикселей.

Такой экран обеспечивает полноценную индикацию всех режимов и параметров прибора в автоматическом режиме измерения, так и в экспертном (ручном) режиме при TDR-методе.

При этом в автоматическом режиме отображаются все режимы измерения, параметры и крупным шрифтом — результат измерения длины.

В ручном режиме отображаются все параметры и режимы работы прибора, а также рефлектограмма измеряемого кабеля и измерительные курсоры.

Для удобства работы в разных условиях освещенности предусмотрено включение подсветки экрана с регулировкой уровня подсветки.

Подсветка экрана включается с клавиатуры и позволяет выбрать несколько уровней яркости.



• Малое энергопотребление:

В приборе РЕЙС-50 использованы новые технические решения и приняты все возможные меры для сокращения энергопотребления.

В результате достигнута очень низкая средняя потребляемая мощность, которая составила всего 0,3 Вт.

Питается прибор от 4-х аккумуляторов типоразмера ААА. Вместо аккумуляторов можно использовать батареи типоразмера ААА.

Для подзарядки аккумуляторов можно использовать три источника: USB порт компьютера, сетевой блок питания с выходным мини-USB разъемом (входит в комплект поставки), блок питания от бортовой сети автомобиля через прикуриватель (в комплект поставки прибора не входит, но можно заказать у нас как дополнительный аксесуар).



• Сертификат и связь с компьютером:

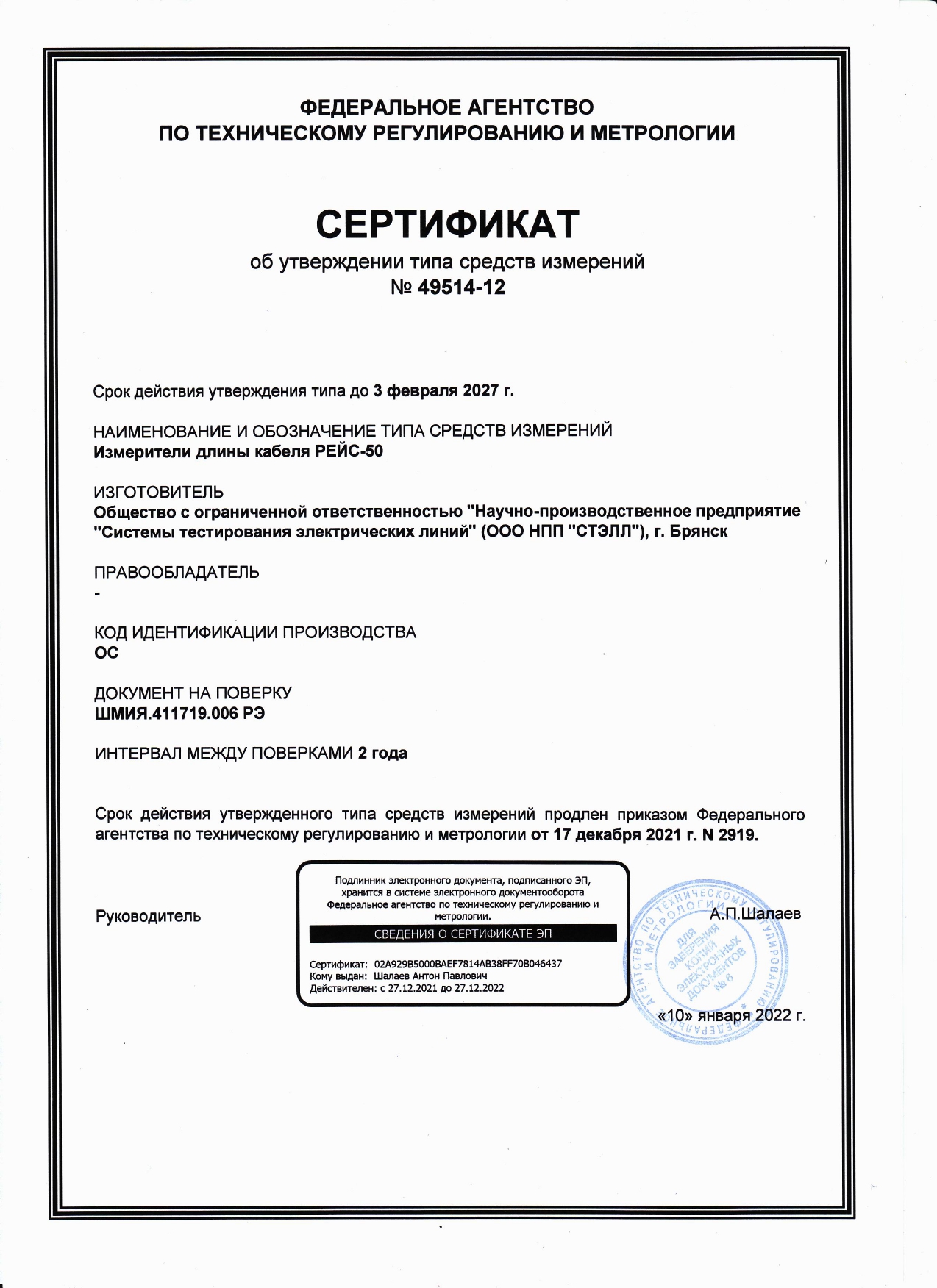

Прибор РЕЙС-50 имеет свидетельство об утверждении типа средства измерения (сертификат) и внесен в российский Госреестр средств измерения.

Прибор РЕЙС-50 имеет связь с компьютером по интерфейсу USB. Результаты измерений, сохраненные в памяти прибора, могут быть переданы в компьютер по USB для анализа, обработки и архивирования.



• Встроенная память данных и результатов измерений:

В приборе РЕЙС-50 предусмотрена возможность сохранения измеренных значений длин кабелей (в TDR и DC - методах), коэффициентов укорочения, погонных параметров кабелей и рефлектограмм кабелей во встроенной энергонезависимой памяти с временем хранения не менее 10 лет.



• Низкая цена:

Несмотря на лучшие для данного класса приборов функциональные возможности и технические характеристики и исключительное удобство использования, цена прибора «Измеритель длины кабеля РЕЙС-50» ниже цен аналогичных приборов других производителей.

Приобретая прибор РЕЙС-50 пользователь получает не только два автоматических измерителя длины кабеля двумя методами ( TDR и DC), но и пусть маленький, но полнофункциональный цифровой рефлектометр.



Достоинства измерителя длины кабеля РЕЙС-50:

Несомненными достоинствами прибора РЕЙС-50 перед аналогичными приборами как зарубежных, так и отечественных производителей (сравнивались 10 приборов зарубежного и отечественного производства разных фирм, в том числе экспериментальные сравнения) являются следующие:

• только в приборе РЕЙС-50 реализованы автоматические режимы измерения длины кабеля двумя методами: TDR и DC;
• только РЕЙС-50 имеет самое высокое разрешение по длине;
• только РЕЙС-50 при указанных возможностях и параметрах имеет очень низкую потребляемую мощность;
• прибор РЕЙС-50 имеет: самые малые габаритные размеры при относительно большом экране, самый минимальный вес, невысокую цену.

Технические характеристики РЕЙС-50:

Комплект поставки измерителя РЕЙС-50:

Влияние реальных условий на погрешность измерения длины кабеля:

Есть несколько составляющих погрешности измерения длины линии приборами с TDR-методом и DC-методом.

• Инструментальная погрешность - это та погрешность, которую дает непосредственно прибор, она определяется внутренним построением прибора (схемой, конструкцией и т.д.) и не зависит от действий оператора.
• Погрешность задания исходных величин - это погрешность, с которой оператору известен коэффициент укорочения (важно для TDR-метода) измеряемого кабеля, либо та погрешность, с которой оператору известно погонное сопротивление жилы измеряемого кабеля, диаметр жилы, температура жил и т.п. (важно для DC-метода)
• Погрешность конструкции кабеля по длине, обусловленная: непостоянством диаметра жил кабеля по длине (важно для DC-метода), непостоянством толщины изоляции по длине (важно для TDR-метода), нестабильность шага повива жил по длине (важно как для DC-метода, так и для TDR-метода).
• Погрешность материала жил и материала изоляции, обусловленная: наличием примесей в материале или заменой материала жил при производстве кабеля (важно для DC-метода), заменой материала изоляции при производстве кабеля TDR-метода.
• Погрешность длины пар в многопарном кабеле, так как разные пары одного и того же многопарного кабеля могут иметь неодинаковую длину.
• Методическая погрешность, обусловленная погрешностью методики измерения, например неточностью установки курсоров по рефлектограмме при измерении длины кабеля в ручном режиме TDR-метода.
• Методическая погрешность определяется только правильностью действий оператора, т.е. зависит от его опыта и умения (при ручном TDR-методе), или правильностью алгоритма измерения длины (при автоматическом TDR-методе).

Влияние инструментальной погрешности:

Инструментальная погрешнось современных измерителей длины кабеля, к которым относится прибор РЕЙС-50, пренебрежительно мала по сравнению с совокупностью всех других составляющих. Поэтому ее влиянием можно пренебречь.

Влияние погрешности установки исходных величин:

Эта погрешность зачастую на практике вносит самый большой вклад в погрешность измерения длины, так как длина кабельной линии рассчитывается как раз на основе этих исходных величин.

Так, если при измерении длины кабеля TDR-методом установить в приборе неточное значение коэффициента укорочения, например отличающееся от действительного значения на 2%, то и погрешность измерения длины кабеля также будет не лучше чем 2%.

Аналогично, если при измерении DC-методом установить неточное значение погонного сопротивления жилы, например отличающееся от действительного значения на 1,5%, то погрешность измерения длины кабеля будет не лучше чем 1,5%.

Также важное влияние на погрешность измерения длины кабеля DC-методом оказывает погрешность установки или измерения температуры жил кабеля.

Так, например, если в приборе установить температуру жил кабеля с погрешностью 1ºС, то погрешность измерения длины кабеля таким прибором будет не лучше 0,4%.

Поэтому в приборе РЕЙС-50 погрешность установки температуры составляет 0,1ºС.

Измерение же температуры жил кабеля с погрешностью 0,1ºС является довольно сложной задачей.

В состав прибора РЕЙС-50 входит датчик температуры с максимальной погрешностью 0,5ºС в диапазоне температур от -10 до +85ºС.

Таким образом, для достижения минимально возможной погрешности измерения длины кабеля DC-методом в приборе должна быть установлена температура жил кабеля с погрешностью не хуже 0,1ºС.

Влияние погрешности конструкции кабеля по длине:

Если диаметр жилы кабеля неодинаков по длине, что может быть следствием отклонения процесса производства от нормы, то погонное сопротивление жилы также будет изменяться по длине.

Это приведет к дополнительной погрешности при измерении длины такого кабеля DC-методом.

Если же из-за нарушения процесса производства толщина изоляции или шаг повива жил кабеля будут непостоянными, то непостоянным будет и коэффициент укорочения по длине кабеля.

Это будет причиной дополнительной погрешности при измерении длины кабеля TDR-методом.

Влияние примесей в материале жил и материале изоляции. Влияние занижения диаметра жил:

Погонное сопротивление жилы кабеля определяется материалом жилы (алюминий или медь).

Наличие в материале жилы кабеля дополнительных примесей приводит к изменению ее погонного сопротивления и как следствие - к дополнительной погрешности измерения длины кабеля.

Если перед измерением длины кабеля прибором РЕЙС-50 в режиме DC-метода появилось подозрение в отличии материала жилы кабеля от меди или алюминия, то сначала целесообразно определить погонное сопротивление этого кабеля (прибором РЕЙС-50) по отрезку такого же кабеля известной длины.

А уже после этого измерить длину всего кабеля прибором РЕЙС-50.

В последнее время часто встречаются случаи поставки кабеля с заниженным значением сечения проводников по сравнению с паспортными данными (с этикеткой) на кабель.

Причина — производители всеми путями стараются сократить расход материалов (меди или алюминия) на изготовление кабеля.

Для подтверждения этого достаточно замерить диаметр жил кабеля микрометром.

Занижение производителем диаметра проводника приводит к увеличению погонного сопротивления этого проводника и, как следствие, к появлению дополнительной погрешности в измерении длины такого проводника (кабеля) DC-методом.

Так обычно бывает, когда сечение измеряемого кабеля берется из этикетки на кабель.

Если производитель кабелей каждый раз использует разные примеси в материале изоляции, то диэлектрическая проницаемость изоляции каждый раз будет разной.

Это приводит к непостоянству коэффициента укорочения при измерении длин разных партий одного и того-же типа кабеля TDR-методом.

Влияние неодинаковости длины разных пар в многопарном кабеле:

Разные пары в многопарном кабеле могут иметь разную длину - в зависимости от расположения пары по отношению к центру сечения кабеля и изменения этого расположения по длине.

В таком кабеле для разных пар будут разными и коэффициенты укорочения и погонные сопротивления жил.

Поэтому, установив один коэффициент укорочения при измерении TDR-методом, для разных пар одного и того же кабеля можно получить неодинаковые результаты измерения длины.

Также неодинаковые результаты можно получить и при измерении разных пар DC-методом.

Влияние методической погрешности измерения:

Методическую погрешность при TDR-методе можно считать второй составляющей (после неточного задания коэффициента укорочения), которая существенно влияет на погрешность измерения длины кабеля.

Причина методической погрешности при TDR-методе состоит в том, что длина кабеля определяется по измеренному времени задержки импульса между зондирующим импульсом и импульсом, отраженным от конца кабеля.

Дело в том, что измерение времени задержки при ручном TDR-методе осуществляется посредством фиксации начала зондирующего и начала отраженного импульсов по рефлектограмме, отображаемой на экране прибора.

В ручном TDR-методе фиксация осуществляется при помощи вертикальных курсоров (в современных рефлектометрах, в том числе в РЕЙС-50) или за счет сдвига рефлектограммы (в старых рефлектометрах, например Р5-10).

При ручном TDR-методе правильность фиксации указанных импульсов зависит от ряда факторов: от опыта оператора, от возможностей прибора (возможности растяжки и усиления сигналов, отстройки от помех), от умения оператора пользоваться прибором и т.д.

Поэтому разные операторы, пользуясь одним и тем же прибором и измеряя длину одного и того же кабеля, могут получить разные результаты.

При автоматическом TDR-методе измерение длины кабеля (такой режим есть в приборе РЕЙС-50) фиксация зондирующего и отраженного импульсов производится автоматически по специальному алгоритму.

В приборе РЕЙС-50 применен новый интеллектуальный алгоритм автоматического измерения длины кабеля TDR-методом, который был разработан фирмой СТЭЛЛ специально для этого прибора.

Новый алгоритм позволяет отстроиться от влияния внутренних неоднородностей кабеля и в значительной степени устраняет влияние искажения отраженного импульса на результаты измерения длины.

При использовании режима автоматического TDR-метода влияние человеческого фактора на результаты измерения исключено.

Поэтому результаты измерения длины одного и того же кабеля одним и тем же прибором, но разными операторами получаются одинаковыми.

Кроме того, оператор может даже не иметь никакого опыта работы с прибором.

Выводы:

1. Главной составляющей погрешности измерения длины кабеля электронными приборами с DC-методом и TDR-методом является погрешность задания исходных величин (погонных параметров и коэффициента укорочения кабеля).

2. Методической погрешностью DC-метода можно пренебречь.

3. При ручном TDR-методе второй существенной составляющей погрешности измерения длины кабеля является методическая погрешность.

4. Минимизировать методическую погрешность при TDR-методе позволяет введение в прибор автоматического интеллектуального алгоритма измерения длины кабеля.

5. Наиболее полно всем современным требованиям, предъявляемым к электронным измерителям длины кабелей с металлическими проводниками, удовлетворяет прибор «Измеритель длины кабеля РЕЙС-50», разработанный фирмой СТЭЛЛ, г. Брянск, Россия.

Этот прибор может работать в трех режимах: DC-метод, автоматический TDR-метод, ручной TDR-метод.

6. Использование ручного режима при TDR-методе иногда позволяет высококвалифицированному измерителю и опытному пользователю прибором РЕЙС-50 выполнить измерение длины кабеля более точно, чем в автоматическом TDR-методе.

7. Если есть доступ к обоим концам кабеля (лучше когда они находятся в одном месте, например измеряемый кабель - это кабель в бухте или на барабане), то наиболее просто выполнить измерение DC-методом.

При этом и точность измерения можно получить выше, чем при TDR-методе.

8. Использование TDR-метода часто является самым удобным при измерении длины кабеля, доступ к которому возможен только с одного конца.

9. Измерить длину одиночного провода, в том числе изолированного провода в бухте или на барабане, можно только DC-методом.
