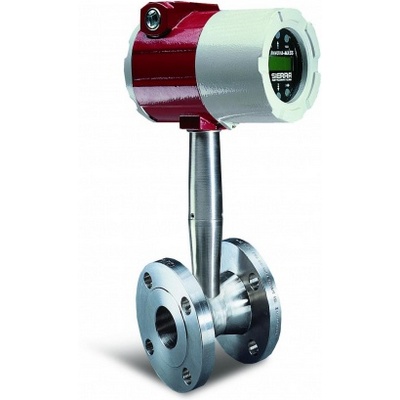

Многопараметрические массовые вихревые расходомеры Irinova-Mass® компании Sierra Instruments измеряют до пяти рабочих параметров с одной точки измерения в трубе. Расходомер может измерять скорость потока, температуру и давление и рассчитывать массовый расход, объемный расход и плотность. Измерение всех рабочих параметров одним прибором значительно уменьшает погрешность измерения и сокращает общие расходы на установку. Встраиваемые расходомеры Innova-Mass Модель 240 выпускаются для труб Ду 12,5; 20; 25; 37,5; 50; 62,5; 75; 100; 150 и 200 мм с фланцами ANSI или Dn16 или вафельная конструкция. Зондовые расходомеры серии 241 можно использовать на трубах Ду от 50 мм и выше. Возможна комплектация для холодной врезки, включая лубрикатор, запорную арматуру и устройство вывода.
| Рабочие значения | Жидкости | Газ и пар |
| Массовый расход | ± 1% от расхода в диапазоне 30:1(3) | ±1,5% от расхода(2) в диапазоне 30:1(3) |
| Объемный расход | ± 0,7% от расхода в диапазоне 30:1(3) | ±1% от расхода(2) в диапазоне 30:1(3) |
| Температура | ±1°С | ±1°С |
| Давление | 0,4% от полной шкалы датчика | 0,4% от полной шкалы датчика |
| Плотность | 0,3% от показания | 0,3% от показания(2) |
Примечания:
(1) Погрешности указаны для массового расхода в трубе
(2) Свыше 50 до 100% от полной шкалы датчиков.
(3) Указан номинальный диапазон.
Точный диапазон зависит от жидкости и типа трубы.
| Повторяемость | |
| Массовый расход | ± 0,2% от показания |
| Объемный расход | ± 0,2% от показания |
| Температура | ± 0,1 «С |
| Давление | ± 0,05% от полной шкалы |
| Плотность | ± 0,1% от показания |
| Стабильность | 12 месяцев |
| Массовый расход | ± 0,2% от макс.показания |
| Объемный расход | мизерная величина |
| Температура | ± 0,05°С максимум |
| Давление | ±0,1% от полной шкалы максимум |
| Плотность | ± 0,1% от показания максимум |
| Время измерения | Настраиваемое от 1 до 100 с |
| Характеристики рабочей среды | |
| По используемому материалу | |
| Любой газ, жидкость или пар, совместимые с нержавеющей сталью 316L, С276 Hastalloy ® или углеродистой сталью А105. Не рекомендуется для мультифазных жидкостей. | |
| По расходу | |
| Типовые диапазоны массового расхода приведены в таблице ниже. Точные диапазоны расхода зависят от среды и размера трубы. | |
| Максимальные и минимальные расходы воды, м3/ч | ||||||||
| Ду 12,5 | Ду 20 | Ду 25 | Ду 37,5 | Ду 50 | Ду 75 | Ду 100 | Ду 150 | Ду 200 |
| 0,2 5 |
0,7 9 |
0,5 15 |
1,3 38 |
2,1 63 |
4,7 150 |
8,1 244 |
18 554 |
32 970 |
| Требования к прямолинейным участкам (в Ду) | ||
| Входящий | Исходящий | |
| Одно колено 90° перед расходомером | 10 Ду | 5 Ду |
| Два колена 90° перед расходомером | 15 Ду | 5 Ду |
| Два колена 90° перед расходомером в разных плос (Если три изгиба 90е, рекомендация удвоить длин) | 25 Ду | 10 Ду |
| Сужение перед расходомером | Ю Ду | 5 Ду |
| Расширение перед расходомером | 20 Ду | 5 Ду |
| Частично закрытая задвижка перед расходомером (Если открыта полностью, базовые требвования к участку перед задвижкой) | 25 Ду | 10 Ду |
|
Максимальные и минимальные расходы воздуха нм3/ч(1) |
|||||||||
|
Давление, Мпа |
Ду 12,5 |
Ду 20 |
Ду 25 |
Ду 37,5 |
Ду 50 |
Ду 75 |
Ду 100 |
Ду 150 |
Ду 200 |
|
0 |
1,1 |
1,8 |
2,9 |
7,6 |
13 |
29 |
52 |
116 |
204 |
|
10 |
24 |
53 |
13 |
217 |
486 |
846 |
1 916 |
33 534 |
|
|
0,69 |
2,9 |
5,3 |
8,8 |
22 |
36 |
81 |
141 |
319 |
560 |
|
79 |
187 |
412 |
1 016 |
1 694 |
3 792 |
6 601 |
14 954 |
26 198 |
|
|
1,38 |
4,1 |
7,1 |
12 |
29 |
49 |
109 |
189 |
429 |
752 |
|
150 |
358 |
772 |
2 788 |
3 170 |
7 098 |
12 356 |
27 991 |
39 484 |
|
|
2,07 |
5,0 |
8,8 |
14 |
35 |
58 |
129 |
225 |
509 |
893 |
|
221 |
525 |
1 132 |
2 794 |
4 647 |
10 404 |
18 111 |
28 718 |
37 972 |
|
|
2,76 |
5,9 |
10 |
16 |
39 |
65 |
145 |
253 |
574 |
1 005 |
|
294 |
693 |
1 491 |
3 674 |
6 124 |
13 711 |
18 318 |
27 579 |
36 465 |
|
|
3,45 |
6,5 |
12 |
17 |
42 |
71 |
159 |
276 |
625 |
1 095 |
|
365 |
861 |
1 851 |
4 560 |
7 600 |
13 289 |
17 549 |
26 421 |
34 934 |
|
Примечания:
(1) Стандартные условия: 20° С и 1 атмосфера.
| Максимальные и минимальные расходы насыщенного пара нм3/ч | |||||||||
| Давление, Мпа | Ду 12,5 | Ду 20 | Ду 25 | Ду 37,5 | Ду 50 | Ду 75 | Ду 100 | Ду 150 | Ду 200 |
| 0,034 | 3,4 | 7,1 | 12 | 29 | 48 | 108 | 188 | 425 | 744 |
| 31 | 72 | 156 | 384 | 639 | 1 432 | 2 492 | 5 646 | 9 891 | |
| 0,69 | 4,2 | 16 | 27 | 66 | 110 | 246 | 429 | 971 | 1 702 |
| 159 | 376 | 815 | 2 008 | 3 346 | 7 491 | 13 040 | 29 541 | 51 753 | |
| 1,38 | 7,6 | 22 | 36 | 89 | 148 | 332 | 579 | 1 311 | 2 297 |
| 291 | 685 | 1 485 | 3 657 | 6 095 | 13 647 | 23 756 | 53 815 | 94 279 | |
| 2,07 | 11 | 26 | 44 | 107 | 179 | 401 | 697 | 1 585 | 2 767 |
| 422 | 994 | 2 154 | 5 306 | 8 884 | 19 802 | 34 471 | 78 088 | 136 806 | |
| 2,76 | 15 | 31 | 50 | 123 | 205 | 459 | 799 | 1 811 | 3 172 |
| 555 | 1 306 | 2 832 | 6 976 | 11 626 | 26 031 | 45 314 | 102 650 | 179 836 | |
| 3,45 | 18 | 34 | 56 | 137 | 229 | 512 | 891 | 2 019 | 3 538 |
| 692 | 1 553 | 3 521 | 8 674 | 14 456 | 32 368 | 56 344 | 127 637 | 194 753 | |
Требования к разности давлений, ΔР
Изобары потери давления встроенных расходомеров для воздуха при 20°С и давлении 0,1014 МПа
Изобары потери давления встроенных расходомеров для воды при 20°С.
| Линейный диапазон | |
| Умная электроника корректирует минимальный расход до числа Рейнолдса равным 5000. Число Рейнолдса рассчитывается, исходя из реальных значений давления и температуры, измеряемых прибором. Диапазон зависит от среды, схемы соединения и размера трубы. По Вашему применению проконсультируйтесь с производителем. | |
| Диапазон скоростей для идеальных условий следующий | Жидкости 30:1 – минимум 0,3 м/с, максимум 9,1 м/с Газы 30:1 – минимум 3 м/с, максимум 91 м/с |
| Давление рабочей среды | ||
| Метод соединения | Материал | Класс |
| Фланцевый | Нерж.ст. 316L, угл.ст. А105, С276 Hastalloy® | 150, 300, 600 |
| Вафер | Нерж.от. 316L, угл.ст. А105, С276 Hastalloy® | 600 |
| Диапазон датчиков давления | |
| Диапазоны датчика давления(1) МПа | |
| Полная шкала рабочего давления, МПа | Максимальное превышение давления, МПа |
| 2 | 4 |
| 7 | 14 |
| 20 | 41 |
| 34 | 69 |
Примечание:
(1) Для достижения минимальной погрешности, выбирайте наименьшую полную шкалу диапазона рабочего давления для Вашего применения. Для избежания поломки расходомер никогда не должен быть подвержен давлению большего, чем указано в максимальном превышении давления.
| Рабочая среда и окружающая температура | |
| Рабочая среда | Стандартный датчик температуры: от -40°С до 205°С Высокотемпературный датчик: от 120°С до 400°С |
| Окружающей среды | при работе: от -20°С до 60°С хранение: от -40°С до 65°С относительная влажность 0-98%, без конденсации |
| Выходные сигналы(1) | |
| Аналоговый | От одного до трех настраиваемых токовых выхода 4-20 мА (1000 Ом аксимальное сопротивление петли), выбираемых пользователем из пяти параметров – массовый расход, объемный расход, давление, емпература и плотность. |
| Импульсный | Импульсный выход для суммирования – 50 мс импульс, управляющий состоянием репе, могущий включить 40 В пост.тока, 40 мА максим. HART стандарт, опционально MODBUS. |
| Примечание: (1) Все выходы оптически изолированы и требуют для работы внешнее питание. |
|
| Тревожные выходы | |
| До трех программируемых бесконтактных реле для высоких, нижних или оконных тревожных сигналов, могущие включить 40 В пост.тока, 40 мА максимум. | |
| Сумматор | |
| Единицы измерения выбираются пользователем, 9-ти разрядный, с циклом через 4 294 967 295. Накопленное значение хранится в энергонезависимой памяти. | |
| Физические характеристики | |
| Материалы, контактирующие с измеряемой средой | |
| нержавеющая сталь 316L (стандарт) С276 Hastalloy® или углеродистая сталь А105 (опция) Тефлоновый резьбовой герметик на датчиках давления | |
| Оболочка | |
| NEMA4X (165) литая оболочка | |
| Кабельные вводы | |
| Два 3/4 дюйма НТР ввода | |
| Установочные соединения | |
| Вафер или ANSI фланцы класса 150, 300 или 600 | |
| Направление монтажа | |
| Не имеет значения | |
Дисплей:
Цифробуквенный 2x16 ЖК дисплей
Шесть кнопочных выключателей (вверх, вниз, вправо, влево, ввод, выход), управляемых через окно во взрывобезопасной оболочке
Требования к питанию:
от 12 до 36 В пост.тока, 100 мА (добавьте 20мА на выход до 60 мА)
от 100 до 240 перем.тока, 50/60 Гц, 25 Вт
| Таблица вставки |
| Код модели / Герметизация зонда / Вид соединения |
| СМ/Сжатие / 2-х дюймовая резьба (папа) |
| CF/Сжатие/фланец, класс 150 |
| CG/Сжатие / фланец, класс 300 |
| СН/Сжатие/фланец, класс 600 |
| РМ/Лубрикатор/2-х дюймовая резьба (папа)(1) |
| PMR/Лубрикатор/г-х дюйм.резьба (папа)с ретрактором(2) |
| PF/Лубрикатор / фланец, класс 150(1) |
| PFR/ Лубрикатор /фланец, класс 150 с ретрактором(2) |
| PG/Лубрикатор / фланец, класс 300(1) |
| PGR / Лубрикатор / фланец, класс 300 с ретрактором(2) |
| PHR/Лубрикатор / фланец, класс 600 с ретрактором(1) |
Примечания:
(1) Можно использовать с убираемым рекгракгором.
(2) Ретрактор постоянно присоединен к расходомеру.
|

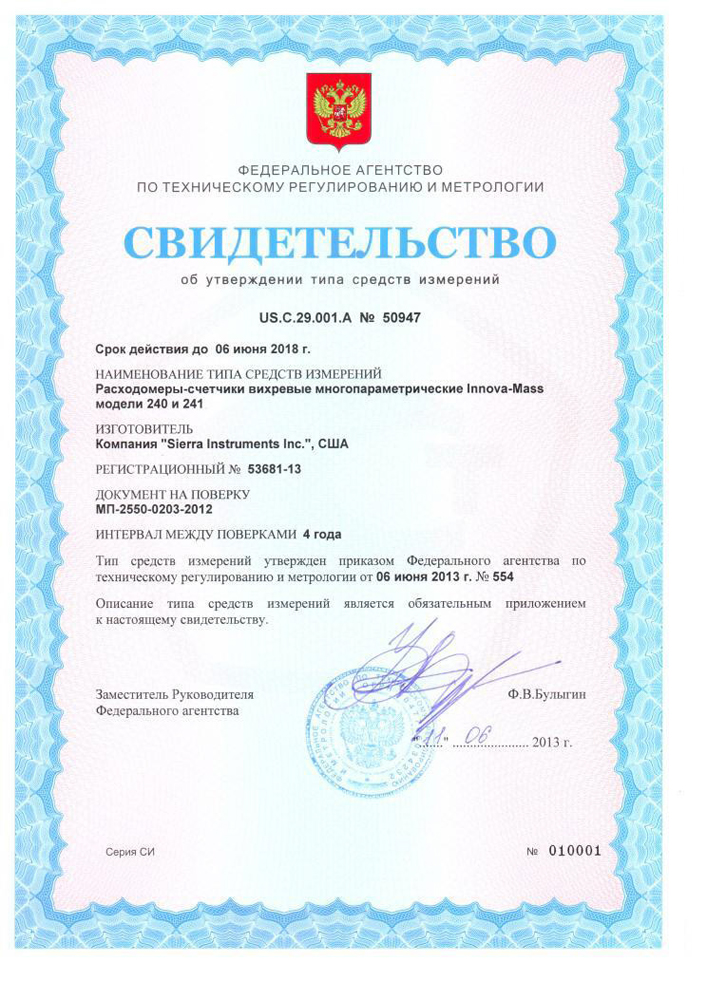

Сертификаты |
||||||
|
||||||
|
|
||||||
|
