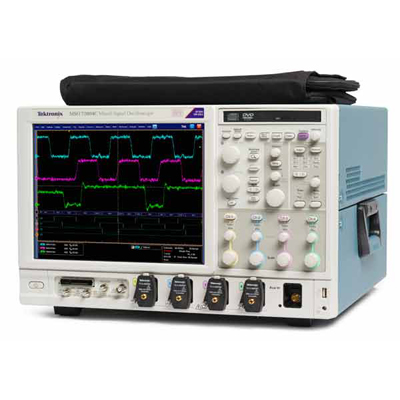

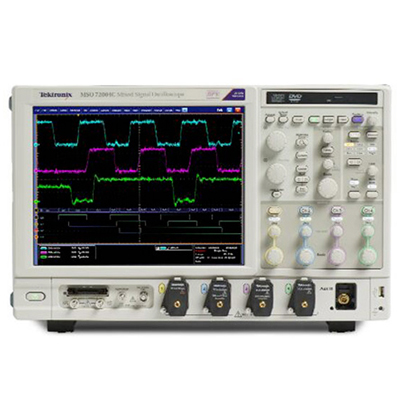

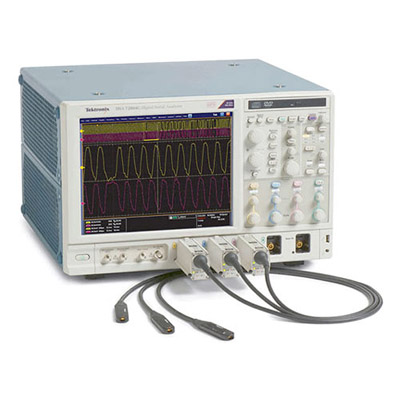

    Осциллограф цифровых и смешанных сигналов MSO/DPO70000
  • /images/all/3/9475/big/img_14.jpg

  • /images/all/3/9475/big/img_16.jpg

    1

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Tektronix


Страна производитель: США США

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф цифровых и смешанных сигналов MSO/DPO70000



Измерительные функции осциллографов серий MSO/DPO70000 позволяют использовать их на всех стадиях реализации проекта: от проверки опытного образца до испытаний готовой продукции.

Самый низкий в отрасли уровень собственных шумов и частота дискретизации 50 Гвыб./с на всех четырех каналах осциллографов DPO70000 позволяют проверять целостность сигнала и анализировать временные параметры, не принимая во внимание искажения, обусловленные собственными шумами и джиттером прибора. Полоса пропускания каждого канала до 23 ГГц обеспечивает захват необходимых сигналов одновременно по нескольким каналам без снижения частоты дискретизации. Осциллографы с частотой дискретизации 100 Гвыб./с предоставляют еще более широкие измерительные возможности в приложениях, требующих минимального собственного шума и джиттера.



Непревзойденные возможности по захвату сигналов и отличное соотношение сигнал/шум.



Превосходная целостность сигнала и исключительное соотношение сигнал/шум осциллографов серий DPO/DSA/MSO70000 обеспечивают уверенность в результатах измерений.



  • Полоса пропускания до 33 ГГц для любого из четырех каналов
  • Функция коррекции исключает отклонения частотных характеристик сигнального тракта начиная от наконечника пробника. Пользовательские фильтры для каждого канала обеспечивают коррекцию амплитуды и фазы для более точного отображения высокоскоростных сигналов. Кроме того, только в приборах Tektronix можно полностью отключить цифровую коррекцию, когда это необходимо
  • Высокая частота дискретизации на всех каналах позволяет более детально исследовать импульсные помехи, искажения сигналов, крутые фронты



  • 100 Гвыб./с на двух каналах и 50 Гвыб./с на всех каналах для моделей с полосами пропускания от 12,5 до 33 ГГц
  • 25 Гвыб./с на всех каналах для моделей с полосами пропускания 4, 6, и 8 ГГц
  • 12,5 Гвыб./с на всех цифровых каналах для осциллографов серии MSO70000





  • Низкий уровень собственного джиттера, высокая точность отображения по вертикали позволяют проводить измерения более аккуратно
  • Большая длина записи обеспечивает высокое разрешение и увеличенную длительность захвата сигналов



  • 31 млн. точек на канал для серии DPO70000 и 62 млн. точек для серии MSO70000 в стандартной конфигурации
  • Возможность расширения до 125 млн. точек на всех четырех каналах для моделей с полосами пропускания 4, 6 и 8 ГГц, до до 250 млн. точек на всех четырех каналах для моделей с полосами пропускания 12,5, 16 и 20 ГГц, до 0,5/1 млрд. точек на четырех/двух каналах для моделей с полосами 23, 25 и 33 ГГц.
  • В серии MSO70000 объем памяти цифровых каналов совпадает по размеру с памятью аналоговых каналов, позволяя захватывать коррелированные по времени аналоговые и цифровые сигналы
  • MultiView Zoom упрощает работу с длинной записью, сравнение и анализ нескольких сегментов осциллограммы



  • Обладая отличным соотношением сигнал-шум и низким уровнем собственного шума, приборы серий MSO/DPO70000 позволяют проводить измерения наиболее точно. При отладке устройств низкий уровень шума и высокое качество сигнала позволяют найти мельчайшие аномалии, которые могут повлиять на работу. При анализе РЧ сигналов данные характеристики позволяют расширить динамический диапазон, расширяя область применения MSO/DPO70000



Широкий выбор пробников

Tektronix предлагает широкий выбор пробников, включая несимметричные, дифференциальные, оптические, высокого напряжения, тока и широкий выбор вспомогательных устройств.



Захват по 16 цифровым каналам (только MSO70000)

Для анализа временных параметров сигналов осциллографы MSO70000 обеспечивают одновременный захват сигналов по четырем аналоговым и 16 цифровым каналам. Благодаря разрешению 80 пс, осциллограф MSO70000 способен одновременно измерять временные параметры 20 сигналов с высочайшей точностью.



Технология iCapture – один вход для аналоговых и цифровых сигналов (только MSO70000)

Функция iCapture позволяет исследовать аналоговые характеристики любого из 16 цифровых сигналов благодаря встроенному мультиплексору, который осуществляет коммутацию цифрового канала на выбранный аналоговый вход. С помощью iCapture вы можете увидеть аналоговую развертку цифрового сигнала.



Декодирование сигналов шин и запуск по декодированным данным

Осциллографы MSO/DPO70000 могут декодировать сигналы параллельных и последовательных шин с целью углубленного анализа поведения системы. Возможность задания запускающего события позволяет выделить необходимое состояние или определить источник ошибок на шине, а также выбрать битовую комбинацию или символьное слово, описывающие данное состояние. Кроме того, декодирование сигналов последовательных шин, таких как 8/10-битные шины, I2C, SPI, RS-232/422/485/UART, USB и MIPI DSI и CSI2 позволяет определить начало и конец пакетов управления и данных, а также идентифицировать такие параметры, как адрес, данные, CRC и т.п.



Большая длина записи для всех каналов

Большой объем памяти для всех четырех аналоговых каналов DPO70000, а также 16 цифровых каналов MSO70000 позволяет без снижения частоты дискретизации записывать длительные события, такие как слова состояния системы и последовательность подачи питания при включении. Кроме того, существует возможность расширения памяти до 125 млн. точек (опция 10XL) для моделей с полосой 4, 6 и 8 ГГц, до 250 млн. точек (опция 20XL) для моделей с полосой 12,5, 16 и 20 ГГц, до 500 млн. точек (4 канала)/1 млрд. точек (2 канала) с опцией 50XL для моделей с полосой 23, 25 и 33 ГГц.

Запуск по протоколу и комбинации последовательных данных

Для отладки последовательных интерфейсов существует возможность запуска по определенной комбинации потока NRZ со встроенным восстановлением тактовой частоты и корреляции событий по физическим и канальным уровням. Приборы могут восстанавливать сигнал тактовой частоты, определять транзакции и позволяют настраивать желаемые кодовые последовательности для системы запуска. Эта функция является стандартной для серии MSO70000, а также доступна в качестве опции ST6G для DPO70000. Для стандартов с большими скоростями передачи (до 6,25 Гбит/c), такими как USB 3.0, приборы способны декодировать кодовые последовательности 8b/10b и запускаться по ним.

Запуск по фиксированной комбинации NRZ добавляет новые возможности, позволяя осциллографу осуществлять синхронизированные захваты длинной последовательной тестовой комбинации с непревзойденной точностью по времени. Данный вид запуска можно использовать для компенсации случайного джиттера в длинных комбинациях последовательных данных. Можно исследовать эффекты передачи отдельных битов, а с тестированием по маске можно использовать усреднение. Эта функция поддерживает поток последовательных данных NRZ на скорости до 6,25 Гбит/с и является стандартной для приборов MSO70000, а в серии DPO70000 доступна в качестве опции ST6G.



Визуальный запуск (опция) – быстрое обнаружение интересующего сигнала

Визуальный запуск работает совместно с системой Tektronix Pinpoint, сканируя все захваченные осциллограммы и сравнивая их с представленной на экране областью (геометрическое совпадение). Визуальный запуск позволяет с помощью мыши или сенсорного экрана создать до восьми зон запуска. Нужные условия запуска можно задавать с помощью фигур различной формы (треугольники, прямоугольники, шестиугольники и трапеции).

Визуальный запуск позволяет отказаться от многочасового поиска нужных выборок вручную за счет захвата только заданных событий. Измерение номинальных и предельных параметров систем Осциллографы серий MSO/DPO70000 предлагают самый полный в отрасли набор средств для проведения анализа и сертификации, таких как математическая обработка, тестирование по маске сигнала, разбраковка «годен/негоден», поиск и маркировка событий.

Индивидуальные приложения, которые вы можете разработать самостоятельно, позволят вам избежать утомительных ручных операций и ускорить процесс за счет выполнения сотен автоматических измерений с целью определения характеристик системы.



Расширенный анализ осциллограмм

Полный анализ параметров тестируемой системы (напряжения, мощности, температуры) может занять очень много времени, поэтому осциллографы MSO/DPO70000 предлагают широкий выбор средств анализа осциллограмм.

Курсоры упрощают измерение временных соотношений между разными осциллограммами, а курсоры, связывающие YT и XY, упрощают исследование фазовых соотношений и выход за пределы области безопасной работы. Графическая панель предоставляет выбор из 53 встроенных автоматических измерений, которые сгруппированы по категориям: амплитуда, время, гистограммы и коммуникации. В распоряжении пользователя также статистическая обработка данных, в которую входят усреднение, минимум, максимум, стандартное отклонение и заполнение.

Для математической обработки осциллограмм можно задавать различные выражения, результаты расчетов в выбранных единицах выводятся на экран. Возможно создавать свои собственные алгебраические выражения, определяя действия над осциллограммами (как реальными, полученными со входа прибора, так и опорными или считанными из памяти), математическими функциями, значениями измерений, коэффициентами и настраиваемыми пользователем переменными.

Большой объем памяти позволяет маркировать события на протяжении многих периодов и анализировать длительные фрагменты записанных сигналов. Кроме того, панель инструментов Excel позволяет передать захваченные данные для обработки в Microsoft Excel, а панель Word дает пользователю возможность создавать на внешнем компьютере формализованные отчеты о выполненных осциллографами MSO/DPO70000 измерениях.



В стандартный комплект поставки MSO70000 входит программное обеспечение DPOJET для анализа джиттера и построения глазковых диаграмм, позволяющее быстро выполнить множество измерений и собрать необходимую статистику. Для моделей DPO70000 в стандартный комплект поставки входит DPOJET Essentials, а расширенная версия DPOJET доступна в виде опции. Кроме того, имеются специализированные измерительные приложения, расширяющие возможности DPOJET и позволяющие выполнять большое число тестов в соответствии с отраслевыми стандартами. Опция DPOJET может быть дополнена пользовательскими измерениями с помощью комплекта разработчика приложений (ADK), входящего в стандартный комплект осциллографа.



Детектор ошибок

Для осциллографов MSO/DPO70000 в качестве опции предлагается встроенный детектор ошибок сигналов с кодировкой 8b/10b. Встроенный детектор ошибок поставляется с различными предустановками для тестирования сигналов PCIe, USB 3.0 и SATA до 6 ГБ/сек. Детектор может быть настроен на работу с кодированными сигналами 8b/10b для обнаружения ошибочного бита, символа или кадра. При обнаружении ошибки запустится развертка осциллографа и на экране появится фрагмент сигнала с ошибкой.



Спектральный и векторный анализ РЧ сигналов

Специальное приложение SignalVu позволяет анализировать радиочастотные или модулирующие сигналы одновременно в частотной, фазовой, временной и модуляционной областях. Выполняемые SignalVu измерения полностью коррелированы по времени с системой захвата и запуска. События во временной области, такие как команды радиочастотному тракту, могут использоваться в качестве запускающих, в то время как собственно радиочастотный сигнал отображается в виде спектра.



Программная платформа TekExpress

Программная платформа TekExpress предназначена для автоматизированного тестирования высокоскоростных последовательных шин различных стандартов одним нажатием кнопки. TekExpress эффективно выполняет тесты в соответствии с многочисленными стандартами последовательных интерфейсов, таких как SATA, SAS, MIPI D-PHY, MHL, MIPI D-PHY, MHL, PCI Express, USB 3.0, DisplayPort и 10GBASE-T Ethernet. Работающее под управлением ОС Windows на внешнем ПК приложение TekExpress управляет измерительным оборудованием и последовательностью измерений, обеспечивая всестороннее тестирование испытуемого устройства.

Помимо использования платформы TekExpress, специальные средства разработки, такие как MATLAB позволят вам создать индивидуальные приложения, расширяющие набор функций осциллографов серий MSO/DPO70000.



Пользовательские и встроенные фильтры

Разработанные пользователем и входящие в стандартный комплект осциллографов MSO/DPO70000 фильтры обеспечивают выделение или удаление компонентов исследуемого сигнала (шума или определенных гармоник). Эти настраиваемые КИХ-фильтры можно использовать при обработке сигнала, например, для компенсации предыскажений или исключения влияния соединительных кабелей и тестовой оснастки. Дополнительное приложение для анализа канала последовательной передачи данных (SDLA64) предоставляет возможность эмуляции на основе S-параметров с компенсацией или исключением потерь передатчика или приемника и искажений, вносимых оснасткой и измерительными схемами, а также раскрывать закрытые за счет канальных эффектов глазковые диаграммы с помощью таких методов компенсации потерь приемника, как CTLE, DFE, FFE. Для исследования поведения интегральных приемников, реализованных по различным технологиям, можно использовать модели IBIS-AMI.





Пользовательские и встроенные фильтры

Разработанные пользователем и входящие в стандартный комплект осциллографов MSO/DPO70000 фильтры обеспечивают выделение или удаление компонентов исследуемого сигнала (шума или определенных гармоник). Эти настраиваемые КИХ-фильтры можно использовать при обработке сигнала, например, для компенсации предыскажений или исключения влияния соединительных кабелей и тестовой оснастки. Дополнительное приложение для анализа канала последовательной передачи данных (SDLA64) предоставляет возможность эмуляции на основе S-параметров с компенсацией или исключением потерь передатчика или приемника и искажений, вносимых оснасткой и измерительными схемами, а также раскрывать закрытые за счет канальных эффектов глазковые диаграммы с помощью таких методов компенсации потерь приемника, как CTLE, DFE, FFE. Для исследования поведения интегральных приемников, реализованных по различным технологиям, можно использовать модели IBIS-AMI.



Специализированные программные приложения для сертификационных испытаний, автоматизации измерений и расширенного анализа сигналов

Точная, простая и настраиваемая система проверки и аттестации. Для разработчиков, которым необходимо проводить сертификацию различных устройств, приборы серий MSO/DPO70000 опционально могут быть дооснащены программными модулями для анализа и проверки на соответствие различным стандартам. Это позволяет сконфигурировать маску тестирования и граничные условия для проведения тестов типа «годен/негоден» таких стандартов, как PCI Express, DDR Memory, Serial ATA, SAS, HDMI, Ethernet, DisplayPort, MIPI D-PHY и M-PHY, USB, а также для источников питания.



Осциллографы смешанных сигналов серии MSO70000 предназначены для работы с высокоскоростными системами последовательной передачи данных и включают в себя множество различных функций, необходимых для проверки и определения характеристик таких систем. Программное обеспечение, входящее в стандартный комплект поставки приборов серии MSO70000, для серии DPO70000 поставляется опционально.



Декодирование в режиме реального времени позволяет восстанавливать сигнал тактовой частоты, благодаря встроенной функции восстановления, определять переходы и декодировать данные в соответствии с протоколом. Для удобства анализа можно отобразить декодированные данные последовательности 8b/10b или устанавливать необходимую разрядность кодирования для настройки системы запуска по определенной последовательной комбинации. Система запуска с фиксацией последовательности позволяет MSO70000 синхронизироваться по длинным посылкам последовательных интерфейсов со скоростями передачи до 6,25 Гбит/с и компенсировать случайный джиттер.



Осциллографы серии MSO70000 отличаются наибольшей точностью измерения джиттера и временных параметров сигналов, а также всеобъемлющим набором средств анализа.



Тестирование по маске

Поддерживаются более 150 масок для следующих стандартов: PCI Express, ITU-T/ANSI T1.102, Ethernet IEEE 802.3, ANSI X3.263, Sonet/SDH, Fibre Channel, InfiniBand, USB, Serial ATA, Serial Attached SCSI, IEEE 1394b, RapidIO, OIF Standards, Open Base Station Architecture Initiative (OBSAI), Common Public Radio Interface (CPRI).



Длина записи 62 млн. точек по всем четырем каналам позволяет регистрировать длительные фрагменты сигналов с высоким разрешением. Осциллографы можно оснастить опциями расширения памяти до 125 млн. точек для моделей с полосой пропускания 4, 6 и 8 ГГц, 250 млн. точек для моделей с полосой 12,5, 16 и 20 ГГц, 0,5/1 млрд. точек (4/2 канала) для моделей с полосой 23, 25 и 33 ГГц.



Осциллографы серии MSO/DPO70000 опционально позволяют выполнять анализ протоколов таких высокоскоростных последовательных шин, как PCI Express gen 1/2/3, MIPI D-PHY (CSI, DSI) и 8b/10b. В результате битовые последовательности могут быть преобразованы в знакомые команды и пакеты данных для более быстрого анализа. Декодер PCI Express позволяет отобразить данные в соответствии с протоколом, используя символы и представления таких стандартов, как: SKP, Electrical Idle и EIEOS.



Отладка электрических схем





Осциллографы серий MSO/DPO70000 помогают находить неисправности и выяснять причины некорректной работы устройства в течение всего цикла разработки. Используя режим высокоскоростного захвата осциллограмм FastAcq вы можете быстро обнаружить и проанализировать непериодические аномалии сигналов, что позволит экономить минуты, часы и даже дни работы. Предоставляемая системой Pinpoint возможность запуска осциллографа по интересующим событиям, таким как непериодические глитчи или сбои сигналов, вызванные конфликтом на шине, позволяет захватывать аномальные участки для анализа и последующего устранения неисправностей.



Режим захвата FastAcq ускоряет устранение ошибок, четко указывая дефекты сигнала

Больше, чем просто цветовая градация частоты появления сигнала, запатентованные технологии FastAcq и DPX позволяют захватывать сигналы со скоростью более 300 000 осциллограмм в секунду по всем четырем каналам одновременно, значительно увеличивая возможности обнаружения аномалий. Простой поворот ручки яркости осциллограммы позволяет увидеть то, чего раньше не было видно, рассмотреть полную картину работы всей схемы. Система запуска Pinpoint Система Pinpoint предоставляет полный набор различных типов запуска по двум событиям А и В для нахождения нужных событий. Pinpoint обеспечивает сброс системы запуска после определенного периода времени, состояния или перехода, что дает возможность захвата событий даже в самых сложных сигналах.



Система Pinpoint предоставляет более 1400 комбинаций запуска.



Система запуска "B Event Scan"

Функция запуска "B Event Scan" (сканирование события В) будет особенна полезна в случае, когда нужно построить глазковую диаграмму по пакетам данных, синхронизированных с событием А или инициируемых им. Функция "B Event Scan" осуществляет последовательный запуск по событиям А и В, при которых будет захватываться пакет данных интересующего события, определенного в меню настройки этой функции.



Запуск по логической комбинации

Логическая комбинация запуска разрядностью до 20 бит расширяет возможности системы Pinpoint осциллографов MSO70000, помогая изолировать определенные состояния и события, приводящие к отказам.



Запуск по событию А в цифровом канале, а затем по событию В в аналоговом канале (только MSO70000)

Расширенные возможности запуска, в том числе запуск по событию А в цифровом канале, а затем по событию В в аналоговом канале, помогут сначала идентифицировать конкретную кодовую последовательность или состояние системы, а затем дождаться появления такого аналогового события, как рант, после чего произойдет запуск.



Встроенные цифровые каналы (только MSO70000)

В MSO70000 возможности традиционного 4-канального осциллографа расширены за счет 16 цифровых каналов, которые могут быть использованы для анализа состояния системы в случае неисправности или ошибки. Детальное многоканальное отображение такого состояния позволяет определить причину его возникновения. С помощью MSO70000 можно быстро и легко находить и устранять причины конфликтов на уровне системы без применения логического анализатора. Режим FastFrame



Режим FastFrame

На случай, когда интересующие события, такие как передача определенных пакетов по шине, широко разнесены по времени, в осциллографах серий MSO/DPO70000 предусмотрен специальный режим сегментированной памяти FastFrame, позволяющий запоминать данные события в виде фреймов. Используя запуск по заданным событиям, FastFrame захватывает и сохраняет короткие пакеты для последующего отображения и анализа. В осциллографе MSO70000 режим FastFrame и запуск по событиям на шине или логическому состоянию позволяет захватывать самые короткие пакетные сигналы на аналоговых каналах с высочайшей частотой дискретизации, в то время как система запуска по цифровым каналам распознает интересующие циклы шины. FastFrame позволяет захватывать тысячи фреймов, благодаря чему можно строить долгосрочные тренды для анализа изменений в пакетных сигналах.



iCapture (только MSO70000)

Функция iCapture позволяет отображать сигналы цифровых каналов в аналоговом виде. С функцией iCapture можно осуществить коммутацию любого цифрового канала на любой аналоговый. Уникальный мультиплексор iCapture обеспечивает одновременное отображение сигналов в цифровом и аналоговом виде без необходимости переключения логического пробника или использования двух пробников.



Расширенный поиск и система маркеров

Функция расширенного поиска и маркировки событий автоматически проверяет данные и выделяет важные события. Условия расширенного поиска можно задать индивидуально или с помощью настроек запуска осциллографа. Зоны визуального запуска также могут быть использованы в качестве условий расширенного поиска.



Декодирование данных и запуск по событиям последовательных шин I2C, SPI, RS-232/422/485, UART, USB

Осциллографы MSO/DPO70000 оборудованы встроенным декодером сигналов шин I2C, SPI, RS-232/422/485/UART и USB, обеспечивающим запуск по событиям на этих шинах. Данная функция поддерживает до 16 отдельных последовательных шин и позволяет осуществлять контроль и отладку таких устройств, как синтезаторы частоты, ЦАП и флеш-память, то есть компонентов, для управления и мониторинга состояния которых используются последовательные шины.



Пробники для аналоговых и цифровых сигналов

Компания Tektronix предлагает большой выбор пробников, включая P7600 и P7500 TriMode, полоса частот которых соответствует полосе пропускания осциллографов MSO/DPO70000. Пробники P7600 и P7500 TriMode позволяют переключаться между дифференциальным, несимметричным и синфазным режимами измерения без изменения способа подключения к тестируемому устройству. Серия P7600, обладая всеми удобствами пробников Trimode, отличается пониженным шумом и полосой пропускания 33 ГГц. В серию P7500 входят пробники полосой пропускания от 4 до 25 ГГц, несколько видов недорогих припаиваемых наконечников с быстроразъемным подключением к пробнику, позволяющим легко и быстро переключаться между контрольными точками.

Дифференциальный пробник P6780, пробник P6750 D-Max с малым шагом между выводами и логический пробник общего назначения P6717А для осциллографов серии MSO70000 отличаются небольшими размерами и позволяют работать с низко- или высокоскоростными цифровыми сигналами, не оказывая воздействия в тестируемую цепь. К пробникам предлагаются аксессуары для подключения и припаивания.



Производственные испытания



Осциллографы MSO/DPO70000 могут использоваться не только в ходе разработки, но и в процессе производства электронной продукции, выполняя измерения аналоговых и цифровых сигналов с широким диапазоном тактовых частот и скоростей передачи. Опциональные монтажные комплекты позволяют устанавливать MSO/DPO70000 в соответствующую стандарту EIA стойку шириной 19” (487 мм).Интерфейс GPIB стандарта IEEE 488.2 входит в базовую конфигурацию осциллографов всех моделей.



Интерфейс LXI класса C

Интерфейс LXI класса C и встроенный веб-сервер предоставляют доступ к осциллографам серий MSO/DPO70000 через стандартный веб-браузер. Для этого достаточно ввести IP адрес осциллографа в поле адреса браузера. Веб-интерфейс позволяет просматривать состояние и конфигурацию прибора, а также контролировать и изменять параметры сетевого интерфейса. Все процедуры удалённого доступа соответствуют спецификациям интерфейса LXI класса C.



Аналитическое ПО OpenChoice

ПО OpenChoice позволяет вам оснастить контрольно-измерительную систему знакомыми средствами анализа.

Комплект для разработки программных приложений (ADK) расширяет возможности ПО OpenChoice в области создания пользовательских приложений и поддержки приложений сторонних производителей.



Полный контроль параметров захвата и отображения осциллограмм

Вы можете полностью контролировать все режимы захвата. Выберите подходящий режим для максимального ускорения работы: автоматический, с постоянной частотой дискретизации или с ручными настройками. При исследовании сигнала автоматический режим по умолчанию обеспечивает самое быстрое обновление изображения. Если вам нужно обеспечить максимальную точность измерения, то понадобится режим постоянной частоты дискретизации. Он обеспечит лучшее разрешение в реальном времени. А ручной режим обеспечивает прямой и независимый контроль частоты дискретизации и длины записи для тех областей применения, которые требуют специальных настроек.



Осциллографы серий MSO/DPO70000 отличаются удобством использования благодаря набору различных функций, таких как сенсорный экран, простая и удобная структура меню, интуитивно понятные графические иконки, отдельные ручки управления вертикальной разверткой для каждого канала, поддержка комбинаций клавиш, знакомых по системе Windows, а также управление правой кнопкой и колесиком мыши.



Удаленный рабочий стол

Если ваш осциллограф подключен к локальной сети, воспользуйтесь функцией удаленного рабочего стола Windows для доступа к осциллографу из любой лаборатории в любой точке мира.



MyScope – создание собственных окон управления

Создайте свою собственную индивидуальную «панель инструментов» осциллографа за несколько минут с помощью функции «перетаскивания». После этого индивидуальные окна управления можно легко вызвать специальной кнопкой MyScope и через меню осциллографа.



Управление ресурсами: плавающие или фиксированные лицензии

Многие программные приложения Tektronix и аппаратные опции поставляются с лицензионным ключом, который вводится через меню осциллографа. Возможен выбор из двух вариантов.

Первый – это фиксированная лицензия, привязанная к конкретному серийному номеру осциллографа и подключенная постоянно. Фиксированная лицензия не может быть перенесена с одного осциллографа на другой.

Вторым вариантом является плавающая лицензия. Плавающая лицензия предоставляет возможность передачи лицензионного ключа от одного осциллографа к другому. Для работы с плавающей лицензией используется простая онлайн система управления. Все функции управления плавающей лицензией поддерживаются безопасными серверами Tektronix.



Технические характеристики осциллографа MSO/DPO70000:



  DPO70404C, MSO70404C DPO70604C, MSO70604C DPO70804C, MSO70804C DPO71254C, MSO71254C DPO71604C, MSO71604C DPO72004C, MSO72004C DPO72304DX, MSO72304DX DPO72504DX, MSO72504DX DPO73304DX, MSO73304DX
Число аналоговых каналов
Число цифровых каналов (только MSO70000) 16  16  16  16  16  16  16  16  16
Аналоговая полоса пропускания по уровню -3 дБ (с отключаемой цифровой коррекцией) 4 ГГц 6 ГГц 8 ГГц 12,5 ГГц 16 ГГц 20 ГГц 23 ГГц (2 канала) 23 ГГц (4 канала) 25 ГГц (2 канала) 23 ГГц (4 канала) 33 ГГц (2 канала) 23 ГГц (4 канала)
Полоса пропускания аналогового тракта (-3 дБ) 4 ГГц 6 ГГц 8 ГГц 12,5 ГГц 16 ГГц (тип.) 16 ГГц (тип.) 23 ГГц 25 ГГц 33 ГГц
Время нарастания (тип.) по уровням 10 - 90 %: 98 пс
по уровням 20 - 80 %: 68 пс
по уровням 10 - 90 %: 65 пс
по уровням 20 - 80 %: 45 пс
по уровням 10 - 90 %: 49 пс
по уровням 20 - 80 %: 34 пс
по уровням 10 - 90 %: 32 пс
по уровням 20 - 80 %: 22 пс
по уровням 10 - 90 %: 24,5 пс
по уровням 20 - 80 %: 17 пс
по уровням 10 - 90 %: 18 пс
по уровням 20 - 80 %: 14 пс
по уровням 10 - 90 %: 17 пс
по уровням 20 - 80 %: 13 пс
по уровням 10 - 90 %: 16 пс
по уровням 20 - 80 %: 12 пс
по уровням 10 - 90 %: 13 пс
по уровням 20 - 80 %: 9 пс
Частота дискретизации (1, 2 кан.) (макс. частота дискретизации 50 Гвыб/с, если сигнал цифрового канала подается на аналоговый канал через аналоговый мультиплексор iCapture) 25 Гвыб./с 25 Гвыб./с 25 Гвыб./с 100 Гвыб./с 100 Гвыб./с 100 Гвыб./с 100 Гвыб./с 100 Гвыб./с 100 Гвыб./с
Частота дискретизации (3, 4 кан.) 25 Гвыб./с 25 Гвыб./с 25 Гвыб./с 50 Гвыб./с 50 Гвыб./с 50 Гвыб./с 50 Гвыб./с 50 Гвыб./с 50 Гвыб./с
Частота дискретизации (режим ET/IT) 5 Твыб./с 5 Твыб./с 5 Твыб./с 10 Твыб./с 10 Твыб./с 10 Твыб./с 10 Твыб./с 10 Твыб./с 10 Твыб./с
Длина записи на канал (стандартная конфигурация) 31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
Длина записи на канал (с опцией 5XL, серия DPO70000) 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек
Длина записи на канал (с опцией 10XL) 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек
Длина записи на канал (с опцией 20XL) нет нет нет 250 млн. точек 250 млн. точек 250 млн. точек 250 млн. точек 250 млн. точек 250 млн. точек
Длина записи на канал (с опцией 50XL) нет нет нет нет нет нет 500 млн. точек на всех каналах, 1 млрд. точек на 2 каналах 500 млн. точек на всех каналах, 1 млрд. точек на 2 каналах 500 млн. точек на всех каналах, 1 млрд. точек на 2 каналах
Разрешение по времени 40 пс (25 Гвыб./с) 40 пс (25 Гвыб./с) 40 пс (25 Гвыб./с) 10 пс (100 Гвыб./с) 10 пс (100 Гвыб./с) 10 пс (100 Гвыб./с) 10 пс (100 Гвыб./с) 10 пс (100 Гвыб./с) 10 пс (100 Гвыб./с)
Продолжительность захвата с макс. частотой дискретизации (стандартная конфигурация) 1,25 мс 2,5 мс (серия MSO70000) 1,25 мс 2,5 мс (серия MSO70000) 1,25 мс 2,5 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000)
Продолжительность захвата с макс. частотой дискретизации (с опцией 5XL, серия DPO70000) 2,5 мс 2,5 мс 2,5 мс 0,63 мс 0,63 мс 0,63 мс 0,63 мс 0,63 мс 0,63 мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 10XL) 5,0 мс 5,0 мс 5,0 мс 1,3 мс 1,3 мс 1,3 мс 1,3 мс 1,3 мс 1,3 мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 20XL) 2,5 мс 2,5 мс 2,5 мс 2,5 мс 2,5 мс 2,5 мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 50XL) 5 мс в каждом канале, 10 мс на двух каналах 5 мс в каждом канале, 10 мс на двух каналах 5 мс в каждом канале, 10 мс на двух каналах
Вертикальный шум (% от полного диапазона), типовой (50 мВ/дел., ограничение полосы пропускания вкл., макс. частота дискретизации) 0.28% 0.32% 0.35% 0.36% 0.36% 0.56% 0.58% 0.58% 0.58%
Диапазон скорости развертки (режим Авто) От 20 пс/дел. до 1000 с/дел. От 20 пс/дел. до 1000 с/дел. От 20 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел.
Разрешение по времени (режим ET/IT) 200 фс 200 фс 200 фс 100 фс 100 фс 100 фс 100 фс 100 фс 100 фс
Ср. кв. погрешность измерения интервала времени при длительности <100 нс; > 1,48 пс 1,33 пс 1,24 пс 1,23 пс 1,15 пс 1,43 пс 639 фс 639 фс 555 фс
Уровень собственного джиттера (тип.) (с включенным расширением полосы пропускания BWE) 340 фс 300 фс 300 фс 270 фс 270 фс 290 фс <380 фс <380 фс <340 фс



Система вертикального отклонения аналоговых каналов
Ограничение полосы пропускания

В зависимости от модели: от 33 ГГц до 1 ГГц с шагом 1 ГГц или 500 МГц

Только аппаратное ограничение полосы пропускания: 33 ГГц, 25 ГГц, 23 ГГц, 20 ГГц, 16 ГГц, 12,5 ГГц, 8 ГГц, 6 ГГц, 4 ГГц

Развязка между каналами

(любые два канала при одинаковой чувствительности по вертикали)

для входной частоты от 0 до 10 ГГц: ≥120:1

для входной частоты от 10 ГГц до 12 ГГц : ≥80:1

для входной частоты от 12 ГГц до 15 ГГц ≥50:1

для входной частоты от 15 ГГц до 20 ГГц: ≥25:1

для входной частоты от 20 ГГц до 33 ГГц: ≥20:1

Погрешность усиления постоянного напряжения
±2% (от показаний)
Задержка между каналами (тип.)

≤10 пс для любых двух каналов при одинаковой чувствительности по вертикали и связи по входу для моделей C

≤1 пс для любых двух каналов при одинаковой чувствительности по вертикали и связи по входу для моделей DX

Эффективное число битов (типовое)
5,5 бит при 50 мВ/дел., ограничение полосы пропускания вкл., макс. полоса до 13 ГГц, макс. частота дискретизации.
Отношение сигнал/шум (типовое)
34 дБ
Развязка по входу
Связь по пост. току (50 Ом), заземление
Входное сопротивление
50 Ом ±3 %, 1 МОм с адаптером TCA-1MEG
Входная чувствительность
модели 23 ГГц, 25 ГГц и 33 ГГц
От 6,25 до 600 мВ/дел. (полный диапазон: от 62,5 мВ до 6 В)
модель 20 ГГц
От 20 до 500 мВ/дел. (полный диапазон: от 200 мВ до 5 В)
Остальные модели
От 10 до 500 мВ/дел. (полный диапазон: от 100мВ до 5 В)
Макс. входное напряжение, 50 Ом
Зависит также от принадлежностей TekConnect.
модели 23 ГГц, 25 ГГц и 33 ГГц

≤1,2 Вполный диапазон: ±1,5 В относительно внешнего смещения (30 мА макс.), ±5 В предельное допустимое входное напряжение.

>1,2 Вполный диапазон: 8,0 В

Остальные модели
<5,0 Вср. >
Предельное допустимое напряжение
модели 23 ГГц, 25 ГГц и 33 ГГц
≤1,2 Вполный диапазон: от -3,5 до +3,5 В

>1,2 Вполный диапазон: 0 В

Остальные модели
только 0 В
Погрешность смещения
10–99,5 мВ/дел.
±(0,35% (положение смещения) + 1,5 мВ + 1% от полного диапазона)
100–500 мВ/дел.
±(0,35% (положение смещения) + 7,5 мВ + 1% от полного диапазона)
Диапазон смещения
модели 23 ГГц, 25 ГГц и 33 ГГц
от +3,4 до -3,4 В
Остальные модели

10 мВ/дел.: ±450 мВ

20 мВ/дел.: ±400 мВ

50 мВ/дел.: ±250 мВ

100 мВ/дел.: ±2,0 В

200 мВ/дел.: ±1,5 В

500 мВ/дел.: ±0,0 В

Равномерность полосы пропускания (20, 50, 100, 250 мВ/ дел.) (типовая)
±0,5 дБ на 50% номинальной полосы пропускания
Диапазон смещения
±5 дел.
Вертикальное разрешение
8 бит (11 бит с усреднением)
Система вертикального отклонения цифровых каналов
Полоса пропускания цифрового тракта
С логическим пробником P6780
2,5 ГГц
С логическими пробниками P6750 или P6717А
1 ГГц
Входное сопротивление
С логическим пробником P6780
20 кОм в несимметричном или 40 кОм в дифференциальном режиме ± 2,0%; 0,5 пФ
С логическими пробниками P6750 или P6717А
20 кОм ± 1,0%, 3 пФ
Вход запуска/опорного сигнала
Вертикальное разрешение
1 бит
Пороги логических уровней
По одному на канал, задаются независимо
Погрешность установки порога
±75 мВ +3% от установленного значения
Разрешение порога
5 мВ
Диапазон настройки порогов
С логическим пробником P6780
от –2 до +4,5 В
С логическими пробниками P6750 или P6717А
от –1,5 до +4,0 В
Мин. размах напряжения
300 мВпик-пик
Макс. входное напряжение
±15 В (без повреждений)
Система горизонтального отклонения
Диапазон компенсации сдвига фаз между каналами
±75 нс
Погрешность генератора развертки
Начальная погрешность ±1,5х10-6, старение <1х10-6 в >
Диапазон задержки развертки
От –5000 с до 1000 с
Джиттер системы запуска
<100 фсср. >
Система захвата аналоговых каналов
Режимы захвата
Усреднение
Усредняется от 2 до 10 000 осциллограмм
Огибающая
Построение огибающей мин.-макс. по числу сигналов от 1 до 2×109
Режим FastAcq
FastAcq оптимизирует анализ динамических сигналов и захват редких событий, обеспечивая скорость >300 000 осциллограмм/с по всем 4 каналам одновременно
Режим FastFrame
Память сигнала разбивается на сегменты; максимальная скорость захвата >310 000 осциллограмм в секунду. Регистрируется время возникновения каждого события. Средство поиска фреймов помогает визуально идентифицировать переходные процессы
Высокое разрешение
Усреднение серии захватов в режиме реального времени уменьшает случайный шум и повышает разрешение
Пиковый детектор
Захват коротких глитчей на всех частотах дискретизации реального времени. Длительность глитчей: 1 нс при ≤125 Мвыб./с; 1/скорость выборки при ≥250 Мвыб./с
Режим прокрутки
Последовательная прокрутка осциллограммы справа налево. До 10 Мвыб./с для максимальной длины записи 40 Мвыб.
Выборка
Захват и отображение выборочных значений
База данных осциллограмм
Пополняемая база данных сигналов позволяет строить трехмерную диаграмму с осями: амплитуда, время, количество
Система вертикального отклонения цифровых каналов
Максимальная частота дискретизации (все каналы)
12,5 Гвыб./с
Разрешение по времени
80 пс
Задержка между двумя любыми каналами
< >
Минимальная регистрируемая длительность импульса
< >
Максимальное количество шин
16
Количество каналов на шину
До 24 (16 цифровых, 4 аналоговых, 4 расчетных)
Система запуска Pinpoint®
Чувствительность запуска
Внутренний запуск, связь по постоянному току

4 % от полного диапазона в полосе от 0 до 50 МГц

10 % от полного диапазона на частоте 4 ГГц

20 % от полного диапазона на частоте 8 ГГц

50 % от полного диапазона на частоте 11 ГГц

Внешний запуск (дополнительный вход 50 Ом)
250 мВ в полосе от 0 до 50 МГц, увеличивается до 350 мВ на частоте 1,0 ГГц
Режимы запуска по событию A и событию B с задержкой
Фронт, глитч, рант, длительность, время перехода, таймаут, шаблон, логический уровень, установка/удержание, окно – все, кроме фронта, шаблона и логического уровня могут быть логическими состояниями, определяемыми одним или двумя каналами
Основные режимы запуска
Автоматический, обычный и однократный
Последовательность запуска
Основная, задержка по времени, задержка по событиям, сброс по времени, сброс по состоянию, сброс по переходу. Все последовательности могут включать отдельную задержку горизонтальной развертки после запуска для позиционирования окна захвата во времени
Связь по входу системы запуска

Связь по пост. току, связь по перем. току (подавление в полосе <100 Гц)

ФНЧ (подавление в полосе >20 кГц),

ФВЧ (подавление в полосе <200 кГц),

Подавление шума (снижение чувствительности)

Диапазон задержки запуска
От 250 нс до 12 с
Диапазон уровней запуска
Любой канал
±120 % полного диапазона относительно центра экрана
Дополнительный вход
±5 В
Сеть питания
Фиксированное значение 0 В
Система восстановления тактовой частоты
Модели DPO
Необходима опция ST6G или опция MTH
Модели MSO
В стандартной конфигурации:
Полоса ФАПЧ системы восстановления тактовой частоты
Фиксированная на Fбод/1600
Джиттер системы восстановления тактовой частоты (ср. кв.)

<0,25 % >

<0,25 % >

Минимальная амплитуда сигнала, необходимая для восстановления тактовой частоты

1 дел.п-п для скоростей до 1,25 Гбод

1,5 дел.п-п для скоростей свыше 1,25 Гбод

Диапазон слежения/захвата
±2% от требуемой скорости в бодах
Диапазон скоростей потока системы восстановления тактовой частоты
От 1,5 Мбод до 3,125 Гбод Восстановленная частота и данные доступны при совместном использовании с BERT.
Запуск по сигналам последовательных интерфейсов
Модели DPO
Необходима опция ST6G
Модели MSO
В стандартной конфигурации
Данные с кодировкой NRZ

Распознавание слов длиной до 64 бит, биты, указанные в двоичном (высокий, низкий, не важно) или шестнадцатеричном формате.

Запуск по данным с кодировкой NRZ со скоростью до 1,25 Гбод

Данные с кодировкой 8b/10b

Запуск по данным с кодировкой 8b/10b со скоростями 1,25 - 1,65; 2,1 - 3,2; 3,8 - 5,1; 5,4 - 6,25 Гбод.

Длина кодовой последовательности до 40 бит (1-4 действительных символа, 10-битовые символы)

Символ выравнивания: K28.5 (оба представления)

Запуск по коммуникационным сигналам

Поддержка сигналов AMI, HDB3, BnZS, CMI, MLT3 и NRZ. Возможность выбора положительной или отрицательной единицы, формы нулевого импульса или формы глаза в зависимости от требований стандарта

Модели DPO
Необходима опция MTH
Модели MSO
В стандартной конфигурации
Макс. скорость передачи, обеспечивающая запуск

I2C, SPI, RS-232/422/485/UART: 10 Мбит/с

USB: Низкоскоростная, полноскоростная

CAN: 1 Мбит/с

LIN: 100 кбит/с

MIL-STD-1553B: 2 Мбит/с

Запуск по кодовым последовательностям (модели MSO)
Диапазон порогов логических уровней

С пробником P6780: от -2 до +4,5 В

С пробниками P6717A/P6750: от -1,5 до +4 В

Погрешность порога
±100 мВ + 3 % от установленного значения
Расширенные режимы запуска

Выбираются пользователем; возможна коррекция задержки между каналом запуска и каналом захвата данных (поддерживаются все типы запуска Pinpoint для событий A и B, за исключением запуска по шаблону); недоступно в режиме FastAcq.

Запуск по сети питания
Запуск по сигналу сети питания. Фиксированное значение 0 В.
Визуальный запуск
Необходима опция VET
Макс. кол-во областей
Формы области
Прямоугольная, треугольная, трапецеидальная, шестиугольная, определяемая пользователем (может иметь >40 вершин)
Совместимость
Визуальный запуск совместим со всеми видами запуска и со всеми последовательностями запуска
Режимы запуска
Режим

Аналоговые каналы

Цифровые каналы MSO

Описание
Запуск по коммуникационным сигналам 2 X   Поддержка сигналов AMI, HDB3, BnZS, CMI, MLT3 и NRZ
Запуск по сигналам шин X X Запуск в случае обнаружения заданного значения, передаваемого по последовательной или параллельной шине
I2C 1 X X Запуск по стартовому биту, повторному старту, стоповому биту, ошибке квитирования (ACK), адресу (7- или 10-битовому), данным, адресу и данным.
SPI 1 X X Запуск по SS или данным.
CAN 3 X X Запуск по началу фрейма, типу фрейма, идентификатору, данным, концу фрейма, ошибке квитирования, по ошибке вставки битов.
LIN 3 X X Запуск по синхросигналу, идентификатору, данным, идентификатору и данным, пробуждающему фрейму, усыпляющему фрейму или по ошибкам
FlexRay 3 X X Запуск по началу фрейма, по бит-индикаторам, числу циклов, полям заголовка, идентификатору, данным, концу фрейма или по ошибкам
RS-232/422/485/UART 3 X X Запуск по стартовому биту, концу пакета, данным или по ошибке четности
USB 3 X X Низкоскоростная или полноскоростная шина: Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.
MIL-STD-1553B 3 X X Запуск по синхросигналу, командному слову, слову статуса, слову данных, времени ожидания или по ошибке
PCI Express 3 X X Запуск по кодовым последовательностям (включая упорядоченные множества), по символу, ошибке, управляющим символам (только поколение 1 и 2)
Фронт X X Положительный или отрицательный фронт на любом канале или дополнительном входе на передней панели. Возможна связь по постоянному току, переменному току, ФНЧ, ФВЧ и подавление шума
B Event Scan X   Функция B Event Scan (cканирование события В) осуществляет последовательный запуск по событиям А и В, при котором будет захватываться пакет данных интересующего события, определенного в меню настройки этой функции. Захваченные данные могут быть просканированы последовательным или случайным образом, кроме того, запуск может производиться по одному из двух удовлетворяющих условиям запуска событий B. По пакетам данных, захваченных с помощью этой функции, можно построить глазковую диаграмму.
Глитч X X Запуск по глитчам или подавление глитчей положительной, отрицательной или любой полярности. Минимальная длительность глитчей 150 пс (тип.) с интервалом между запусками 300 пс
Логическое выражение X X Запуск в том случае, если некоторое логическое выражение состояния каналов принимает значение «Ложь» или сохраняет значение «Истина» в течение указанного времени. Значения логических выражений (И, ИЛИ, И-НЕ, ИЛИ-НЕ), указанные для всех четырех входных каналов (и 16 цифровых каналов MSO70000), определяются как Высокое, Низкое или Безразлично
Рант X   Запуск по импульсу, который пересек один порог, но не пересек второй перед повторным пересечением первого. События могут квалифицироваться по времени или по логике
Кодовая последовательность 2 X   Запуск по последовательным сигналам с кодировкой NRZ, передаваемым со скоростями до 6,25 Гбод. Для скоростей более 1,25 Гбод требуется кодирование 8b/10b. Возможно расширение системы запуска для выполнения повторяющихся захватов длинных последовательностей данных со скоростями до 6,25 Гбит/с
Установка/удержание X   Запуск по нарушению времени установки/удержания между тактовой частотой и данными, присутствующими на любых двух входных каналах
Состояние X X Любое сочетание логических состояний каналов (1, 2, 3) (и 16 цифровых каналов MSO70000), тактируемое по фронту канала 4. Запуск по фронту или спаду сигнала тактовой частоты
Таймаут X X Запуск по событию, которое сохраняет высокий, низкий или любой уровень в течение указанного периода. Возможен выбор интервала от 300 пс
Переход X   Запуск по фронту импульса, короче или длиннее указанного значения. Фронт может быть положительным, отрицательным или произвольным.
Задержка запуска по событиям X X От 1 до 2 млрд. событий.
Задержка запуска по времени X X От 3,2 нс до 3 Мс
Визуальный запуск 3 X   Запуск происходит, когда выполняется заданное визуальное условие
Длительность X X Запуск по длительности положительных или отрицательных импульсов в пределах или за пределами выбранного интервала (от 150 пс)
Окно X   Запуск по событию, которое находится в пределах или выходит из окна, определяемого двумя настраиваемыми порогами. События могут квалифицироваться по времени или по логическому состоянию



1 Стандартный режим в моделях MSO, опция для моделей DPO

2 Стандартный режим в моделях MSO, опция для моделей DPO

3 Опционально на всех моделях


Анализ осциллограмм
Поиск и маркировка событий

Поиск глитчей или рантов, также поиск по скорости нарастания, длительности импульса, времени установки и удержания, таймауту, выходу за пределы окна или поиск любого логического состояния в любом числе каналов. Все обнаруженные события, соответствующие критерию поиска, маркируются и помещаются в таблицу событий. Поиск положительных, отрицательных или обоих перепадов на любом канале.

После обнаружения интересующего события, другие похожие события можно найти с помощью функции "маркировки всех событий запуска в записи" в окнах управления запуском Pinpoint.

Поиск пакетов записи или чтения памяти DDR с опцией DDRA.

Таблица событий содержит сводку всех обнаруженных событий. Каждое событие маркируются по времени относительно момента запуска. Пользователь может прервать захват при обнаружении события.

Измерение параметров сигнала
Автоматические измерения

53 вида, 8 из которых могут отображаться на экране одновременно; статистическая обработка измерений, определяемые пользователем опорные уровни, измерение в интервалах, выделяющих специальные события

Приложение DPOJET для анализа джиттера и глазковых диаграмм расширяет ряд автоматизированных измерений.

Параметры, относящиеся к амплитуде

Амплитуда, высокий/низкий уровень, максимум, минимум, от пика до пика, среднее значение, среднее значение за период, среднеквадратическое значение, среднеквадратическое значение за период, положительный/отрицательный выброс

Параметры, относящиеся ко времени

Время нарастания, время спада, длительность положительного и отрицательного импульса, скважность положительных и отрицательных импульсов, период, частота, задержка

Комбинация
Область, область периода, фаза, ширина пакета
Параметры, относящиеся к глазковой диаграмме

Коэффициент контрастности (абсолютный, %, дБ), высота и ширина глаза, вершина глаза, основание глаза, % пересечения, джиттер (пик-пик, ср.кв., 6 сигма), шум (пик-пик, ср.кв.), отношение сигнал/шум, циклические искажения, добротность

Параметры, относящиеся к гистограмме

Счетчик сигналов, попадание в заданные пределы, попадание в пиковое значение, медиана, максимум, минимум, от пика до пика, среднее (μ), стандартное отклонение (сигма), μ+1 сигма, μ+2 сигма, μ+3 сигма

Декодирование сигналов шин
Параллельная шина

Данные из выбранных каналов группируются в одну многоканальную параллельную шину и отображаются в виде значений этой шины. Значения могут отображаться в двоичном, шестнадцатеричном и символьном виде

I2C 1
Каналы SCLK и SDA отображаются как шина согласно спецификации интерфейса I2C
SPI 1

Каналы MOSI, MISO, SCLK и SS отображаются как шина согласно спецификации протокола SPI

CAN 2

Каналы CAN_H, CAN_L, TX или RX отображаются как шина

LIN 2

Данные отображаются как шина в соответствии со стандартами LIN версии 1 или версии 2

FlexRay 2
Сигналы BP, BM, TX или RX отображаются как шина
HSIC 2

Данные отображаются как шина согласно спецификации стандарта USB2.0 HSIC

RS-232/422/485/UART 2
Канал отображается как шина
USB 2
Каналы отображаются как шина согласно спецификации USB
MIL-STD-1553B 2

Данные отображаются как шина

PCI Express 2

Данные отображаются как шина в соответствии со стандартом PCIe, автоматическое определение скорости передачи, соответствующей Gen 1, 2 или 3

MIPI® D-PHY 2
Каналы DSI или CSI2 отображаются как шина согласно стандарту MIPI
Кодирование 8b/10b 1
Символы управления и данных отображаются как шина



1 Стандартный режим в моделях MSO, опция для моделей DPO

2 Опционально на всех моделях



Обработка сигналов/математические функции
Алгебраические операции

Создание сложных алгебраических выражений, которые могут включать сигналы, скалярные величины, определяемые пользователем переменные и результаты параметрических измерений, например, Интеграл (Кан.1 – Среднее (Кан.1)) x 1,414 x Перем.1)

Арифметические операции
Сложение, вычитание, умножение и деление осциллограмм и скалярных величин
Функции фильтрации

Определяемые пользователем фильтры. Пользователь выбирает файл с необходимыми коэффициентами фильтра. Образцы файлов входят в комплект поставки

Операции в частотной области
Амплитуда и фаза спектра, реальный и мнимый спектр
Функция маскирования

Функция, создающая базу данных сигналов в виде пиксельной карты на основе захваченных сигналов. Можно определить счетчик выборок

Математические функции

Среднее, обратное значение, интеграл, производная, корень квадратный, экспонента, lg, ln, абсолютное значение, округление вверх, округление вниз, минимум, максимум, sin, cos, tg, arcsin, arccos, arctg, sh, ch, th

Сравнение
Результат логического сравнения >, <, >
Единицы измерения по вертикальной шкале
Амплитуда: линейная, дБ, дБм Фаза: градусы, радианы, групповая задержка Шкала IRE и мВ
Оконные функции

Прямоугольник, Хэмминг, Хеннинг, Кайзер-Бессель, Блекман-Харрис, Гаусс, Flattop2, Tek Exponential

Пользовательские функции, задаваемые с помощью встраиваемого математического интерфейса

Интерфейс позволяет пользователям создавать свои собственные математические функции в MATLAB или Visual Studio


Характеристики экрана



Палитра
Обычная, зеленая, серая, температурная, спектральная и определяемая пользователем
Формат отбражения
YT, XY, XYZ
Разрешение дисплея
1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA)
Тип экрана
Цветная ЖК матрица с диагональю 307,3 мм (12,1 дюйма)
Число делений по горизонтали
10
Число делений по вертикали
10
Представление сигналов
Векторы, точки, переменное послесвечение, бесконечное послесвечение.
Компьютер и периферийные устройства
Операционная система
Microsoft Windows 7 Ultimate, 64-разрядная
Процессор
Intel i7-2600, четырехядерный, 3,4 ГГц (модели DX)
Intel Core 2 Duo, 3 ГГц (модели C)
Оперативная память
8 ГБ (16 ГБ для моделей DX)
Жесткий диск
съемный, со стороны задней панели, емкость 500 ГБ
Твердотельный накопитель (опция SSD)
Съемный, емкость 300 ГБ (SSD входит в стандартную конфигурацию моделей DX)
Привод CD/DVD
Привод CD-R/W, DVD-R на передней панели
Мышь
Оптическая мышь с колесиком, USB-интерфейс
Клавиатура
Интерфейс USB
Порты ввода/вывода
Дополнительный вход
На передней панели. См. характеристики запуска
Дополнительный выход
На задней панели. Разъем BNC, от 0 до 3 В; состояние выхода по умолчанию – запуск по низкому уровню события А
Выход калибровки пробников
На передней панели. Разъем BNC, ±10В пост. тока для калибровки пробников по пост. току (сигнал подается только при калибровке).
Выход сигнала с крутыми фронтами
На передней панели. Разъем SMA, сигнал с крутыми фронтами. 1 кГц ±20%; 810 мВ (размах) ±20% на нагрузке ≥10 кОм; 440 мВ ±20% на нагрузке 50 Ом
Выход восстановленной тактовой частоты
На передней панели. Разъем SMA, ≤1,25 Гбит/с, выходная амплитуда ≥130 мВпик-пик на нагрузке 50 Ом для 1,25 Гбит/с. Необходима опция ST6G или MTH для DPO70000, для MSO70000 – в стандартной конфигурации
Выход восстановленного сигнала данных
На передней панели. Разъем SMA, ≤1,25 Гбит/с, выходная амплитуда повторяющейся последовательности «1010» 200 мВ на нагрузке 50 Ом для 1,25 Гбит/с. Необходима опция ST6G или MTH для DPO70000, а для MSO70000 – в стандартной конфигурации
Порт USB

На передней панели: Два порта USB 2.0 для моделей 23, 25 и 33 ГГц, один порт на всех остальных моделях. Позволяет подключать USB-клавиатуру, мышь или устройство хранения данных

На задней панели: Четыре порта USB. Для моделей 23, 25 и 33 ГГц, из них два порта USB 3.0. Для остальных моделей все четыре порта USB 2.0. Позволяет подключать USB-клавиатуру, мышь или устройство хранения данных

Интерфейс LXI
Класс LXI класс C
Версия 1.3
Аудиопорты
На задней панели. Гнезда мини-jack для входа стереомикрофона и линейного выхода
Вход внешнего сигнала опорной частоты
На задней панели. Разъем BNC; позволяет системе развертки производить фазовую автоподстройку от внешнего источника 10/100 МГц. Оптимизирован для источника высокостабильной частоты или следящего режима
Порт GPIB
На задней панели. Стандарт IEEE 488.2
Порт клавиатуры
На задней панели. PS/2-совместимый
Порт LAN
На задней панели. Разъем RJ-45, поддерживает 10Base-T, 100Base-T и 1000Base-T
Порт мыши
На задней панели. PS/2-совместимый
Порт eSATA
На задней панели. Внешний интерфейс SATA для накопителей eSATA
Питание
От 100 до 240 Вср. кв., ±10%, 50/60 Гц; 115 Вср. кв.±10%, <870 Вт, >
Выход видеосигнала

Предназначен для вывода изображения с экрана осциллографа (в том числе текущих осциллограмм) на внешний монитор или проектор. С помощью этого порта на внешний монитор также можно вывести изображение основного рабочего стола Windows.

Кроме того, эти порты могут быть сконфигурированы для отображения дополнительного рабочего стола Windows (режим расширенного рабочего стола или вывод на два монитора).

На задней панели моделей DX. Разъемы VGA и DVI-D.

На задней панели моделей С. Розетка DVI. Предусмотрен переходник с DVI на 15-контактный разъем D-Sub VGA.

Последовательный порт
На задней панели. 2 порта COM1, разъемы DB-9
Выход источника опорной частоты
Разъем BNC; ТТЛ-совместимый выход внутреннего опорного генератора частотой 10 МГц

Габариты и масса
Габариты
Высота, мм 298
Ширина, мм 451
Глубина, мм 489.97
Конфигурация для монтажа в стойку, размеры
Высота, мм 311
Ширина, мм 480.1
Глубина (от монтажной скобы до задней части прибора), мм 546.1
Масса
Нетто, кг 24
Брутто, кг 34
Конфигурация для монтажа в стойку, масса
Нетто, кг 22
Принадлежности, кг 2.7
Охлаждение – требуемые зазоры
Верхняя сторона, мм
Нижняя сторона, мм
Левая сторона, мм 76
Правая сторона, мм 76
Передняя сторона, мм
Задняя сторона, мм

Условия окружающей среды
Температура
Рабочая
От +5 до +45 ℃
Хранения
от -20 до +60 °C
Влажность
Рабочая
При температуре до +32 °C: отн. влажность от 8 до 80 %
При температуре от +32 до +45 °C: не более +29,4 °C по влажн. термометру
Хранения
Относительная влажность от 5 до 95 %
При температуре от +32 до +60 ℃: не более +29,4 °C по влажн. термометру
Высота над уровнем моря
Рабочая
3000 м
Хранения
12 000 м
Тестирование на соответствие требованиям USGCB
Компания Tektronix протестировала осциллографы MSO/DPO70000 на соответствие требованиям безопасности для продуктов Информационных Технологий, указанных в рекомендациях USGCB для Windows 7 и Internet Explorer
Нормативные документы
Электромагнитная совместимость
2004/108/EC; EN 61326-2-1:2006
Сертификация
UL 61010-1, CSA 61010-1-04, Директива по низковольтному оборудованию 2006/95/EC, EN61010-1, IEC 61010-1



Введите число *


Введите число *

ПОХОЖИЕ ТОВАРЫ

Осциллограф DPO70000SX
Осциллограф DPO70000SX
по запросу

Осциллограф цифровых и смешанных сигналов MSO/DPO70000

Осциллограф цифровых и смешанных сигналов MSO/DPO70000



Измерительные функции осциллографов серий MSO/DPO70000 позволяют использовать их на всех стадиях реализации проекта: от проверки опытного образца до испытаний готовой продукции.

Самый низкий в отрасли уровень собственных шумов и частота дискретизации 50 Гвыб./с на всех четырех каналах осциллографов DPO70000 позволяют проверять целостность сигнала и анализировать временные параметры, не принимая во внимание искажения, обусловленные собственными шумами и джиттером прибора. Полоса пропускания каждого канала до 23 ГГц обеспечивает захват необходимых сигналов одновременно по нескольким каналам без снижения частоты дискретизации. Осциллографы с частотой дискретизации 100 Гвыб./с предоставляют еще более широкие измерительные возможности в приложениях, требующих минимального собственного шума и джиттера.



Непревзойденные возможности по захвату сигналов и отличное соотношение сигнал/шум.



Превосходная целостность сигнала и исключительное соотношение сигнал/шум осциллографов серий DPO/DSA/MSO70000 обеспечивают уверенность в результатах измерений.



  • Полоса пропускания до 33 ГГц для любого из четырех каналов
  • Функция коррекции исключает отклонения частотных характеристик сигнального тракта начиная от наконечника пробника. Пользовательские фильтры для каждого канала обеспечивают коррекцию амплитуды и фазы для более точного отображения высокоскоростных сигналов. Кроме того, только в приборах Tektronix можно полностью отключить цифровую коррекцию, когда это необходимо
  • Высокая частота дискретизации на всех каналах позволяет более детально исследовать импульсные помехи, искажения сигналов, крутые фронты



  • 100 Гвыб./с на двух каналах и 50 Гвыб./с на всех каналах для моделей с полосами пропускания от 12,5 до 33 ГГц
  • 25 Гвыб./с на всех каналах для моделей с полосами пропускания 4, 6, и 8 ГГц
  • 12,5 Гвыб./с на всех цифровых каналах для осциллографов серии MSO70000





  • Низкий уровень собственного джиттера, высокая точность отображения по вертикали позволяют проводить измерения более аккуратно
  • Большая длина записи обеспечивает высокое разрешение и увеличенную длительность захвата сигналов



  • 31 млн. точек на канал для серии DPO70000 и 62 млн. точек для серии MSO70000 в стандартной конфигурации
  • Возможность расширения до 125 млн. точек на всех четырех каналах для моделей с полосами пропускания 4, 6 и 8 ГГц, до до 250 млн. точек на всех четырех каналах для моделей с полосами пропускания 12,5, 16 и 20 ГГц, до 0,5/1 млрд. точек на четырех/двух каналах для моделей с полосами 23, 25 и 33 ГГц.
  • В серии MSO70000 объем памяти цифровых каналов совпадает по размеру с памятью аналоговых каналов, позволяя захватывать коррелированные по времени аналоговые и цифровые сигналы
  • MultiView Zoom упрощает работу с длинной записью, сравнение и анализ нескольких сегментов осциллограммы



  • Обладая отличным соотношением сигнал-шум и низким уровнем собственного шума, приборы серий MSO/DPO70000 позволяют проводить измерения наиболее точно. При отладке устройств низкий уровень шума и высокое качество сигнала позволяют найти мельчайшие аномалии, которые могут повлиять на работу. При анализе РЧ сигналов данные характеристики позволяют расширить динамический диапазон, расширяя область применения MSO/DPO70000



Широкий выбор пробников

Tektronix предлагает широкий выбор пробников, включая несимметричные, дифференциальные, оптические, высокого напряжения, тока и широкий выбор вспомогательных устройств.



Захват по 16 цифровым каналам (только MSO70000)

Для анализа временных параметров сигналов осциллографы MSO70000 обеспечивают одновременный захват сигналов по четырем аналоговым и 16 цифровым каналам. Благодаря разрешению 80 пс, осциллограф MSO70000 способен одновременно измерять временные параметры 20 сигналов с высочайшей точностью.



Технология iCapture – один вход для аналоговых и цифровых сигналов (только MSO70000)

Функция iCapture позволяет исследовать аналоговые характеристики любого из 16 цифровых сигналов благодаря встроенному мультиплексору, который осуществляет коммутацию цифрового канала на выбранный аналоговый вход. С помощью iCapture вы можете увидеть аналоговую развертку цифрового сигнала.



Декодирование сигналов шин и запуск по декодированным данным

Осциллографы MSO/DPO70000 могут декодировать сигналы параллельных и последовательных шин с целью углубленного анализа поведения системы. Возможность задания запускающего события позволяет выделить необходимое состояние или определить источник ошибок на шине, а также выбрать битовую комбинацию или символьное слово, описывающие данное состояние. Кроме того, декодирование сигналов последовательных шин, таких как 8/10-битные шины, I2C, SPI, RS-232/422/485/UART, USB и MIPI DSI и CSI2 позволяет определить начало и конец пакетов управления и данных, а также идентифицировать такие параметры, как адрес, данные, CRC и т.п.



Большая длина записи для всех каналов

Большой объем памяти для всех четырех аналоговых каналов DPO70000, а также 16 цифровых каналов MSO70000 позволяет без снижения частоты дискретизации записывать длительные события, такие как слова состояния системы и последовательность подачи питания при включении. Кроме того, существует возможность расширения памяти до 125 млн. точек (опция 10XL) для моделей с полосой 4, 6 и 8 ГГц, до 250 млн. точек (опция 20XL) для моделей с полосой 12,5, 16 и 20 ГГц, до 500 млн. точек (4 канала)/1 млрд. точек (2 канала) с опцией 50XL для моделей с полосой 23, 25 и 33 ГГц.

Запуск по протоколу и комбинации последовательных данных

Для отладки последовательных интерфейсов существует возможность запуска по определенной комбинации потока NRZ со встроенным восстановлением тактовой частоты и корреляции событий по физическим и канальным уровням. Приборы могут восстанавливать сигнал тактовой частоты, определять транзакции и позволяют настраивать желаемые кодовые последовательности для системы запуска. Эта функция является стандартной для серии MSO70000, а также доступна в качестве опции ST6G для DPO70000. Для стандартов с большими скоростями передачи (до 6,25 Гбит/c), такими как USB 3.0, приборы способны декодировать кодовые последовательности 8b/10b и запускаться по ним.

Запуск по фиксированной комбинации NRZ добавляет новые возможности, позволяя осциллографу осуществлять синхронизированные захваты длинной последовательной тестовой комбинации с непревзойденной точностью по времени. Данный вид запуска можно использовать для компенсации случайного джиттера в длинных комбинациях последовательных данных. Можно исследовать эффекты передачи отдельных битов, а с тестированием по маске можно использовать усреднение. Эта функция поддерживает поток последовательных данных NRZ на скорости до 6,25 Гбит/с и является стандартной для приборов MSO70000, а в серии DPO70000 доступна в качестве опции ST6G.



Визуальный запуск (опция) – быстрое обнаружение интересующего сигнала

Визуальный запуск работает совместно с системой Tektronix Pinpoint, сканируя все захваченные осциллограммы и сравнивая их с представленной на экране областью (геометрическое совпадение). Визуальный запуск позволяет с помощью мыши или сенсорного экрана создать до восьми зон запуска. Нужные условия запуска можно задавать с помощью фигур различной формы (треугольники, прямоугольники, шестиугольники и трапеции).

Визуальный запуск позволяет отказаться от многочасового поиска нужных выборок вручную за счет захвата только заданных событий. Измерение номинальных и предельных параметров систем Осциллографы серий MSO/DPO70000 предлагают самый полный в отрасли набор средств для проведения анализа и сертификации, таких как математическая обработка, тестирование по маске сигнала, разбраковка «годен/негоден», поиск и маркировка событий.

Индивидуальные приложения, которые вы можете разработать самостоятельно, позволят вам избежать утомительных ручных операций и ускорить процесс за счет выполнения сотен автоматических измерений с целью определения характеристик системы.



Расширенный анализ осциллограмм

Полный анализ параметров тестируемой системы (напряжения, мощности, температуры) может занять очень много времени, поэтому осциллографы MSO/DPO70000 предлагают широкий выбор средств анализа осциллограмм.

Курсоры упрощают измерение временных соотношений между разными осциллограммами, а курсоры, связывающие YT и XY, упрощают исследование фазовых соотношений и выход за пределы области безопасной работы. Графическая панель предоставляет выбор из 53 встроенных автоматических измерений, которые сгруппированы по категориям: амплитуда, время, гистограммы и коммуникации. В распоряжении пользователя также статистическая обработка данных, в которую входят усреднение, минимум, максимум, стандартное отклонение и заполнение.

Для математической обработки осциллограмм можно задавать различные выражения, результаты расчетов в выбранных единицах выводятся на экран. Возможно создавать свои собственные алгебраические выражения, определяя действия над осциллограммами (как реальными, полученными со входа прибора, так и опорными или считанными из памяти), математическими функциями, значениями измерений, коэффициентами и настраиваемыми пользователем переменными.

Большой объем памяти позволяет маркировать события на протяжении многих периодов и анализировать длительные фрагменты записанных сигналов. Кроме того, панель инструментов Excel позволяет передать захваченные данные для обработки в Microsoft Excel, а панель Word дает пользователю возможность создавать на внешнем компьютере формализованные отчеты о выполненных осциллографами MSO/DPO70000 измерениях.



В стандартный комплект поставки MSO70000 входит программное обеспечение DPOJET для анализа джиттера и построения глазковых диаграмм, позволяющее быстро выполнить множество измерений и собрать необходимую статистику. Для моделей DPO70000 в стандартный комплект поставки входит DPOJET Essentials, а расширенная версия DPOJET доступна в виде опции. Кроме того, имеются специализированные измерительные приложения, расширяющие возможности DPOJET и позволяющие выполнять большое число тестов в соответствии с отраслевыми стандартами. Опция DPOJET может быть дополнена пользовательскими измерениями с помощью комплекта разработчика приложений (ADK), входящего в стандартный комплект осциллографа.



Детектор ошибок

Для осциллографов MSO/DPO70000 в качестве опции предлагается встроенный детектор ошибок сигналов с кодировкой 8b/10b. Встроенный детектор ошибок поставляется с различными предустановками для тестирования сигналов PCIe, USB 3.0 и SATA до 6 ГБ/сек. Детектор может быть настроен на работу с кодированными сигналами 8b/10b для обнаружения ошибочного бита, символа или кадра. При обнаружении ошибки запустится развертка осциллографа и на экране появится фрагмент сигнала с ошибкой.



Спектральный и векторный анализ РЧ сигналов

Специальное приложение SignalVu позволяет анализировать радиочастотные или модулирующие сигналы одновременно в частотной, фазовой, временной и модуляционной областях. Выполняемые SignalVu измерения полностью коррелированы по времени с системой захвата и запуска. События во временной области, такие как команды радиочастотному тракту, могут использоваться в качестве запускающих, в то время как собственно радиочастотный сигнал отображается в виде спектра.



Программная платформа TekExpress

Программная платформа TekExpress предназначена для автоматизированного тестирования высокоскоростных последовательных шин различных стандартов одним нажатием кнопки. TekExpress эффективно выполняет тесты в соответствии с многочисленными стандартами последовательных интерфейсов, таких как SATA, SAS, MIPI D-PHY, MHL, MIPI D-PHY, MHL, PCI Express, USB 3.0, DisplayPort и 10GBASE-T Ethernet. Работающее под управлением ОС Windows на внешнем ПК приложение TekExpress управляет измерительным оборудованием и последовательностью измерений, обеспечивая всестороннее тестирование испытуемого устройства.

Помимо использования платформы TekExpress, специальные средства разработки, такие как MATLAB позволят вам создать индивидуальные приложения, расширяющие набор функций осциллографов серий MSO/DPO70000.



Пользовательские и встроенные фильтры

Разработанные пользователем и входящие в стандартный комплект осциллографов MSO/DPO70000 фильтры обеспечивают выделение или удаление компонентов исследуемого сигнала (шума или определенных гармоник). Эти настраиваемые КИХ-фильтры можно использовать при обработке сигнала, например, для компенсации предыскажений или исключения влияния соединительных кабелей и тестовой оснастки. Дополнительное приложение для анализа канала последовательной передачи данных (SDLA64) предоставляет возможность эмуляции на основе S-параметров с компенсацией или исключением потерь передатчика или приемника и искажений, вносимых оснасткой и измерительными схемами, а также раскрывать закрытые за счет канальных эффектов глазковые диаграммы с помощью таких методов компенсации потерь приемника, как CTLE, DFE, FFE. Для исследования поведения интегральных приемников, реализованных по различным технологиям, можно использовать модели IBIS-AMI.





Пользовательские и встроенные фильтры

Разработанные пользователем и входящие в стандартный комплект осциллографов MSO/DPO70000 фильтры обеспечивают выделение или удаление компонентов исследуемого сигнала (шума или определенных гармоник). Эти настраиваемые КИХ-фильтры можно использовать при обработке сигнала, например, для компенсации предыскажений или исключения влияния соединительных кабелей и тестовой оснастки. Дополнительное приложение для анализа канала последовательной передачи данных (SDLA64) предоставляет возможность эмуляции на основе S-параметров с компенсацией или исключением потерь передатчика или приемника и искажений, вносимых оснасткой и измерительными схемами, а также раскрывать закрытые за счет канальных эффектов глазковые диаграммы с помощью таких методов компенсации потерь приемника, как CTLE, DFE, FFE. Для исследования поведения интегральных приемников, реализованных по различным технологиям, можно использовать модели IBIS-AMI.



Специализированные программные приложения для сертификационных испытаний, автоматизации измерений и расширенного анализа сигналов

Точная, простая и настраиваемая система проверки и аттестации. Для разработчиков, которым необходимо проводить сертификацию различных устройств, приборы серий MSO/DPO70000 опционально могут быть дооснащены программными модулями для анализа и проверки на соответствие различным стандартам. Это позволяет сконфигурировать маску тестирования и граничные условия для проведения тестов типа «годен/негоден» таких стандартов, как PCI Express, DDR Memory, Serial ATA, SAS, HDMI, Ethernet, DisplayPort, MIPI D-PHY и M-PHY, USB, а также для источников питания.



Осциллографы смешанных сигналов серии MSO70000 предназначены для работы с высокоскоростными системами последовательной передачи данных и включают в себя множество различных функций, необходимых для проверки и определения характеристик таких систем. Программное обеспечение, входящее в стандартный комплект поставки приборов серии MSO70000, для серии DPO70000 поставляется опционально.



Декодирование в режиме реального времени позволяет восстанавливать сигнал тактовой частоты, благодаря встроенной функции восстановления, определять переходы и декодировать данные в соответствии с протоколом. Для удобства анализа можно отобразить декодированные данные последовательности 8b/10b или устанавливать необходимую разрядность кодирования для настройки системы запуска по определенной последовательной комбинации. Система запуска с фиксацией последовательности позволяет MSO70000 синхронизироваться по длинным посылкам последовательных интерфейсов со скоростями передачи до 6,25 Гбит/с и компенсировать случайный джиттер.



Осциллографы серии MSO70000 отличаются наибольшей точностью измерения джиттера и временных параметров сигналов, а также всеобъемлющим набором средств анализа.



Тестирование по маске

Поддерживаются более 150 масок для следующих стандартов: PCI Express, ITU-T/ANSI T1.102, Ethernet IEEE 802.3, ANSI X3.263, Sonet/SDH, Fibre Channel, InfiniBand, USB, Serial ATA, Serial Attached SCSI, IEEE 1394b, RapidIO, OIF Standards, Open Base Station Architecture Initiative (OBSAI), Common Public Radio Interface (CPRI).



Длина записи 62 млн. точек по всем четырем каналам позволяет регистрировать длительные фрагменты сигналов с высоким разрешением. Осциллографы можно оснастить опциями расширения памяти до 125 млн. точек для моделей с полосой пропускания 4, 6 и 8 ГГц, 250 млн. точек для моделей с полосой 12,5, 16 и 20 ГГц, 0,5/1 млрд. точек (4/2 канала) для моделей с полосой 23, 25 и 33 ГГц.



Осциллографы серии MSO/DPO70000 опционально позволяют выполнять анализ протоколов таких высокоскоростных последовательных шин, как PCI Express gen 1/2/3, MIPI D-PHY (CSI, DSI) и 8b/10b. В результате битовые последовательности могут быть преобразованы в знакомые команды и пакеты данных для более быстрого анализа. Декодер PCI Express позволяет отобразить данные в соответствии с протоколом, используя символы и представления таких стандартов, как: SKP, Electrical Idle и EIEOS.



Отладка электрических схем





Осциллографы серий MSO/DPO70000 помогают находить неисправности и выяснять причины некорректной работы устройства в течение всего цикла разработки. Используя режим высокоскоростного захвата осциллограмм FastAcq вы можете быстро обнаружить и проанализировать непериодические аномалии сигналов, что позволит экономить минуты, часы и даже дни работы. Предоставляемая системой Pinpoint возможность запуска осциллографа по интересующим событиям, таким как непериодические глитчи или сбои сигналов, вызванные конфликтом на шине, позволяет захватывать аномальные участки для анализа и последующего устранения неисправностей.



Режим захвата FastAcq ускоряет устранение ошибок, четко указывая дефекты сигнала

Больше, чем просто цветовая градация частоты появления сигнала, запатентованные технологии FastAcq и DPX позволяют захватывать сигналы со скоростью более 300 000 осциллограмм в секунду по всем четырем каналам одновременно, значительно увеличивая возможности обнаружения аномалий. Простой поворот ручки яркости осциллограммы позволяет увидеть то, чего раньше не было видно, рассмотреть полную картину работы всей схемы. Система запуска Pinpoint Система Pinpoint предоставляет полный набор различных типов запуска по двум событиям А и В для нахождения нужных событий. Pinpoint обеспечивает сброс системы запуска после определенного периода времени, состояния или перехода, что дает возможность захвата событий даже в самых сложных сигналах.



Система Pinpoint предоставляет более 1400 комбинаций запуска.



Система запуска "B Event Scan"

Функция запуска "B Event Scan" (сканирование события В) будет особенна полезна в случае, когда нужно построить глазковую диаграмму по пакетам данных, синхронизированных с событием А или инициируемых им. Функция "B Event Scan" осуществляет последовательный запуск по событиям А и В, при которых будет захватываться пакет данных интересующего события, определенного в меню настройки этой функции.



Запуск по логической комбинации

Логическая комбинация запуска разрядностью до 20 бит расширяет возможности системы Pinpoint осциллографов MSO70000, помогая изолировать определенные состояния и события, приводящие к отказам.



Запуск по событию А в цифровом канале, а затем по событию В в аналоговом канале (только MSO70000)

Расширенные возможности запуска, в том числе запуск по событию А в цифровом канале, а затем по событию В в аналоговом канале, помогут сначала идентифицировать конкретную кодовую последовательность или состояние системы, а затем дождаться появления такого аналогового события, как рант, после чего произойдет запуск.



Встроенные цифровые каналы (только MSO70000)

В MSO70000 возможности традиционного 4-канального осциллографа расширены за счет 16 цифровых каналов, которые могут быть использованы для анализа состояния системы в случае неисправности или ошибки. Детальное многоканальное отображение такого состояния позволяет определить причину его возникновения. С помощью MSO70000 можно быстро и легко находить и устранять причины конфликтов на уровне системы без применения логического анализатора. Режим FastFrame



Режим FastFrame

На случай, когда интересующие события, такие как передача определенных пакетов по шине, широко разнесены по времени, в осциллографах серий MSO/DPO70000 предусмотрен специальный режим сегментированной памяти FastFrame, позволяющий запоминать данные события в виде фреймов. Используя запуск по заданным событиям, FastFrame захватывает и сохраняет короткие пакеты для последующего отображения и анализа. В осциллографе MSO70000 режим FastFrame и запуск по событиям на шине или логическому состоянию позволяет захватывать самые короткие пакетные сигналы на аналоговых каналах с высочайшей частотой дискретизации, в то время как система запуска по цифровым каналам распознает интересующие циклы шины. FastFrame позволяет захватывать тысячи фреймов, благодаря чему можно строить долгосрочные тренды для анализа изменений в пакетных сигналах.



iCapture (только MSO70000)

Функция iCapture позволяет отображать сигналы цифровых каналов в аналоговом виде. С функцией iCapture можно осуществить коммутацию любого цифрового канала на любой аналоговый. Уникальный мультиплексор iCapture обеспечивает одновременное отображение сигналов в цифровом и аналоговом виде без необходимости переключения логического пробника или использования двух пробников.



Расширенный поиск и система маркеров

Функция расширенного поиска и маркировки событий автоматически проверяет данные и выделяет важные события. Условия расширенного поиска можно задать индивидуально или с помощью настроек запуска осциллографа. Зоны визуального запуска также могут быть использованы в качестве условий расширенного поиска.



Декодирование данных и запуск по событиям последовательных шин I2C, SPI, RS-232/422/485, UART, USB

Осциллографы MSO/DPO70000 оборудованы встроенным декодером сигналов шин I2C, SPI, RS-232/422/485/UART и USB, обеспечивающим запуск по событиям на этих шинах. Данная функция поддерживает до 16 отдельных последовательных шин и позволяет осуществлять контроль и отладку таких устройств, как синтезаторы частоты, ЦАП и флеш-память, то есть компонентов, для управления и мониторинга состояния которых используются последовательные шины.



Пробники для аналоговых и цифровых сигналов

Компания Tektronix предлагает большой выбор пробников, включая P7600 и P7500 TriMode, полоса частот которых соответствует полосе пропускания осциллографов MSO/DPO70000. Пробники P7600 и P7500 TriMode позволяют переключаться между дифференциальным, несимметричным и синфазным режимами измерения без изменения способа подключения к тестируемому устройству. Серия P7600, обладая всеми удобствами пробников Trimode, отличается пониженным шумом и полосой пропускания 33 ГГц. В серию P7500 входят пробники полосой пропускания от 4 до 25 ГГц, несколько видов недорогих припаиваемых наконечников с быстроразъемным подключением к пробнику, позволяющим легко и быстро переключаться между контрольными точками.

Дифференциальный пробник P6780, пробник P6750 D-Max с малым шагом между выводами и логический пробник общего назначения P6717А для осциллографов серии MSO70000 отличаются небольшими размерами и позволяют работать с низко- или высокоскоростными цифровыми сигналами, не оказывая воздействия в тестируемую цепь. К пробникам предлагаются аксессуары для подключения и припаивания.



Производственные испытания



Осциллографы MSO/DPO70000 могут использоваться не только в ходе разработки, но и в процессе производства электронной продукции, выполняя измерения аналоговых и цифровых сигналов с широким диапазоном тактовых частот и скоростей передачи. Опциональные монтажные комплекты позволяют устанавливать MSO/DPO70000 в соответствующую стандарту EIA стойку шириной 19” (487 мм).Интерфейс GPIB стандарта IEEE 488.2 входит в базовую конфигурацию осциллографов всех моделей.



Интерфейс LXI класса C

Интерфейс LXI класса C и встроенный веб-сервер предоставляют доступ к осциллографам серий MSO/DPO70000 через стандартный веб-браузер. Для этого достаточно ввести IP адрес осциллографа в поле адреса браузера. Веб-интерфейс позволяет просматривать состояние и конфигурацию прибора, а также контролировать и изменять параметры сетевого интерфейса. Все процедуры удалённого доступа соответствуют спецификациям интерфейса LXI класса C.



Аналитическое ПО OpenChoice

ПО OpenChoice позволяет вам оснастить контрольно-измерительную систему знакомыми средствами анализа.

Комплект для разработки программных приложений (ADK) расширяет возможности ПО OpenChoice в области создания пользовательских приложений и поддержки приложений сторонних производителей.



Полный контроль параметров захвата и отображения осциллограмм

Вы можете полностью контролировать все режимы захвата. Выберите подходящий режим для максимального ускорения работы: автоматический, с постоянной частотой дискретизации или с ручными настройками. При исследовании сигнала автоматический режим по умолчанию обеспечивает самое быстрое обновление изображения. Если вам нужно обеспечить максимальную точность измерения, то понадобится режим постоянной частоты дискретизации. Он обеспечит лучшее разрешение в реальном времени. А ручной режим обеспечивает прямой и независимый контроль частоты дискретизации и длины записи для тех областей применения, которые требуют специальных настроек.



Осциллографы серий MSO/DPO70000 отличаются удобством использования благодаря набору различных функций, таких как сенсорный экран, простая и удобная структура меню, интуитивно понятные графические иконки, отдельные ручки управления вертикальной разверткой для каждого канала, поддержка комбинаций клавиш, знакомых по системе Windows, а также управление правой кнопкой и колесиком мыши.



Удаленный рабочий стол

Если ваш осциллограф подключен к локальной сети, воспользуйтесь функцией удаленного рабочего стола Windows для доступа к осциллографу из любой лаборатории в любой точке мира.



MyScope – создание собственных окон управления

Создайте свою собственную индивидуальную «панель инструментов» осциллографа за несколько минут с помощью функции «перетаскивания». После этого индивидуальные окна управления можно легко вызвать специальной кнопкой MyScope и через меню осциллографа.



Управление ресурсами: плавающие или фиксированные лицензии

Многие программные приложения Tektronix и аппаратные опции поставляются с лицензионным ключом, который вводится через меню осциллографа. Возможен выбор из двух вариантов.

Первый – это фиксированная лицензия, привязанная к конкретному серийному номеру осциллографа и подключенная постоянно. Фиксированная лицензия не может быть перенесена с одного осциллографа на другой.

Вторым вариантом является плавающая лицензия. Плавающая лицензия предоставляет возможность передачи лицензионного ключа от одного осциллографа к другому. Для работы с плавающей лицензией используется простая онлайн система управления. Все функции управления плавающей лицензией поддерживаются безопасными серверами Tektronix.



Технические характеристики осциллографа MSO/DPO70000:



  DPO70404C, MSO70404C DPO70604C, MSO70604C DPO70804C, MSO70804C DPO71254C, MSO71254C DPO71604C, MSO71604C DPO72004C, MSO72004C DPO72304DX, MSO72304DX DPO72504DX, MSO72504DX DPO73304DX, MSO73304DX
Число аналоговых каналов
Число цифровых каналов (только MSO70000) 16  16  16  16  16  16  16  16  16
Аналоговая полоса пропускания по уровню -3 дБ (с отключаемой цифровой коррекцией) 4 ГГц 6 ГГц 8 ГГц 12,5 ГГц 16 ГГц 20 ГГц 23 ГГц (2 канала) 23 ГГц (4 канала) 25 ГГц (2 канала) 23 ГГц (4 канала) 33 ГГц (2 канала) 23 ГГц (4 канала)
Полоса пропускания аналогового тракта (-3 дБ) 4 ГГц 6 ГГц 8 ГГц 12,5 ГГц 16 ГГц (тип.) 16 ГГц (тип.) 23 ГГц 25 ГГц 33 ГГц
Время нарастания (тип.) по уровням 10 - 90 %: 98 пс
по уровням 20 - 80 %: 68 пс
по уровням 10 - 90 %: 65 пс
по уровням 20 - 80 %: 45 пс
по уровням 10 - 90 %: 49 пс
по уровням 20 - 80 %: 34 пс
по уровням 10 - 90 %: 32 пс
по уровням 20 - 80 %: 22 пс
по уровням 10 - 90 %: 24,5 пс
по уровням 20 - 80 %: 17 пс
по уровням 10 - 90 %: 18 пс
по уровням 20 - 80 %: 14 пс
по уровням 10 - 90 %: 17 пс
по уровням 20 - 80 %: 13 пс
по уровням 10 - 90 %: 16 пс
по уровням 20 - 80 %: 12 пс
по уровням 10 - 90 %: 13 пс
по уровням 20 - 80 %: 9 пс
Частота дискретизации (1, 2 кан.) (макс. частота дискретизации 50 Гвыб/с, если сигнал цифрового канала подается на аналоговый канал через аналоговый мультиплексор iCapture) 25 Гвыб./с 25 Гвыб./с 25 Гвыб./с 100 Гвыб./с 100 Гвыб./с 100 Гвыб./с 100 Гвыб./с 100 Гвыб./с 100 Гвыб./с
Частота дискретизации (3, 4 кан.) 25 Гвыб./с 25 Гвыб./с 25 Гвыб./с 50 Гвыб./с 50 Гвыб./с 50 Гвыб./с 50 Гвыб./с 50 Гвыб./с 50 Гвыб./с
Частота дискретизации (режим ET/IT) 5 Твыб./с 5 Твыб./с 5 Твыб./с 10 Твыб./с 10 Твыб./с 10 Твыб./с 10 Твыб./с 10 Твыб./с 10 Твыб./с
Длина записи на канал (стандартная конфигурация) 31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
31,25 млн. точек
62,5 млн. точек (серия MSO70000)
Длина записи на канал (с опцией 5XL, серия DPO70000) 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек 62,5 млн. точек
Длина записи на канал (с опцией 10XL) 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек 125 млн. точек
Длина записи на канал (с опцией 20XL) нет нет нет 250 млн. точек 250 млн. точек 250 млн. точек 250 млн. точек 250 млн. точек 250 млн. точек
Длина записи на канал (с опцией 50XL) нет нет нет нет нет нет 500 млн. точек на всех каналах, 1 млрд. точек на 2 каналах 500 млн. точек на всех каналах, 1 млрд. точек на 2 каналах 500 млн. точек на всех каналах, 1 млрд. точек на 2 каналах
Разрешение по времени 40 пс (25 Гвыб./с) 40 пс (25 Гвыб./с) 40 пс (25 Гвыб./с) 10 пс (100 Гвыб./с) 10 пс (100 Гвыб./с) 10 пс (100 Гвыб./с) 10 пс (100 Гвыб./с) 10 пс (100 Гвыб./с) 10 пс (100 Гвыб./с)
Продолжительность захвата с макс. частотой дискретизации (стандартная конфигурация) 1,25 мс 2,5 мс (серия MSO70000) 1,25 мс 2,5 мс (серия MSO70000) 1,25 мс 2,5 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000) 0,31 мс 0,61 мс (серия MSO70000)
Продолжительность захвата с макс. частотой дискретизации (с опцией 5XL, серия DPO70000) 2,5 мс 2,5 мс 2,5 мс 0,63 мс 0,63 мс 0,63 мс 0,63 мс 0,63 мс 0,63 мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 10XL) 5,0 мс 5,0 мс 5,0 мс 1,3 мс 1,3 мс 1,3 мс 1,3 мс 1,3 мс 1,3 мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 20XL) 2,5 мс 2,5 мс 2,5 мс 2,5 мс 2,5 мс 2,5 мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 50XL) 5 мс в каждом канале, 10 мс на двух каналах 5 мс в каждом канале, 10 мс на двух каналах 5 мс в каждом канале, 10 мс на двух каналах
Вертикальный шум (% от полного диапазона), типовой (50 мВ/дел., ограничение полосы пропускания вкл., макс. частота дискретизации) 0.28% 0.32% 0.35% 0.36% 0.36% 0.56% 0.58% 0.58% 0.58%
Диапазон скорости развертки (режим Авто) От 20 пс/дел. до 1000 с/дел. От 20 пс/дел. до 1000 с/дел. От 20 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел. От 10 пс/дел. до 1000 с/дел.
Разрешение по времени (режим ET/IT) 200 фс 200 фс 200 фс 100 фс 100 фс 100 фс 100 фс 100 фс 100 фс
Ср. кв. погрешность измерения интервала времени при длительности <100 нс; > 1,48 пс 1,33 пс 1,24 пс 1,23 пс 1,15 пс 1,43 пс 639 фс 639 фс 555 фс
Уровень собственного джиттера (тип.) (с включенным расширением полосы пропускания BWE) 340 фс 300 фс 300 фс 270 фс 270 фс 290 фс <380 фс <380 фс <340 фс



Система вертикального отклонения аналоговых каналов
Ограничение полосы пропускания

В зависимости от модели: от 33 ГГц до 1 ГГц с шагом 1 ГГц или 500 МГц

Только аппаратное ограничение полосы пропускания: 33 ГГц, 25 ГГц, 23 ГГц, 20 ГГц, 16 ГГц, 12,5 ГГц, 8 ГГц, 6 ГГц, 4 ГГц

Развязка между каналами

(любые два канала при одинаковой чувствительности по вертикали)

для входной частоты от 0 до 10 ГГц: ≥120:1

для входной частоты от 10 ГГц до 12 ГГц : ≥80:1

для входной частоты от 12 ГГц до 15 ГГц ≥50:1

для входной частоты от 15 ГГц до 20 ГГц: ≥25:1

для входной частоты от 20 ГГц до 33 ГГц: ≥20:1

Погрешность усиления постоянного напряжения
±2% (от показаний)
Задержка между каналами (тип.)

≤10 пс для любых двух каналов при одинаковой чувствительности по вертикали и связи по входу для моделей C

≤1 пс для любых двух каналов при одинаковой чувствительности по вертикали и связи по входу для моделей DX

Эффективное число битов (типовое)
5,5 бит при 50 мВ/дел., ограничение полосы пропускания вкл., макс. полоса до 13 ГГц, макс. частота дискретизации.
Отношение сигнал/шум (типовое)
34 дБ
Развязка по входу
Связь по пост. току (50 Ом), заземление
Входное сопротивление
50 Ом ±3 %, 1 МОм с адаптером TCA-1MEG
Входная чувствительность
модели 23 ГГц, 25 ГГц и 33 ГГц
От 6,25 до 600 мВ/дел. (полный диапазон: от 62,5 мВ до 6 В)
модель 20 ГГц
От 20 до 500 мВ/дел. (полный диапазон: от 200 мВ до 5 В)
Остальные модели
От 10 до 500 мВ/дел. (полный диапазон: от 100мВ до 5 В)
Макс. входное напряжение, 50 Ом
Зависит также от принадлежностей TekConnect.
модели 23 ГГц, 25 ГГц и 33 ГГц

≤1,2 Вполный диапазон: ±1,5 В относительно внешнего смещения (30 мА макс.), ±5 В предельное допустимое входное напряжение.

>1,2 Вполный диапазон: 8,0 В

Остальные модели
<5,0 Вср. >
Предельное допустимое напряжение
модели 23 ГГц, 25 ГГц и 33 ГГц
≤1,2 Вполный диапазон: от -3,5 до +3,5 В

>1,2 Вполный диапазон: 0 В

Остальные модели
только 0 В
Погрешность смещения
10–99,5 мВ/дел.
±(0,35% (положение смещения) + 1,5 мВ + 1% от полного диапазона)
100–500 мВ/дел.
±(0,35% (положение смещения) + 7,5 мВ + 1% от полного диапазона)
Диапазон смещения
модели 23 ГГц, 25 ГГц и 33 ГГц
от +3,4 до -3,4 В
Остальные модели

10 мВ/дел.: ±450 мВ

20 мВ/дел.: ±400 мВ

50 мВ/дел.: ±250 мВ

100 мВ/дел.: ±2,0 В

200 мВ/дел.: ±1,5 В

500 мВ/дел.: ±0,0 В

Равномерность полосы пропускания (20, 50, 100, 250 мВ/ дел.) (типовая)
±0,5 дБ на 50% номинальной полосы пропускания
Диапазон смещения
±5 дел.
Вертикальное разрешение
8 бит (11 бит с усреднением)
Система вертикального отклонения цифровых каналов
Полоса пропускания цифрового тракта
С логическим пробником P6780
2,5 ГГц
С логическими пробниками P6750 или P6717А
1 ГГц
Входное сопротивление
С логическим пробником P6780
20 кОм в несимметричном или 40 кОм в дифференциальном режиме ± 2,0%; 0,5 пФ
С логическими пробниками P6750 или P6717А
20 кОм ± 1,0%, 3 пФ
Вход запуска/опорного сигнала
Вертикальное разрешение
1 бит
Пороги логических уровней
По одному на канал, задаются независимо
Погрешность установки порога
±75 мВ +3% от установленного значения
Разрешение порога
5 мВ
Диапазон настройки порогов
С логическим пробником P6780
от –2 до +4,5 В
С логическими пробниками P6750 или P6717А
от –1,5 до +4,0 В
Мин. размах напряжения
300 мВпик-пик
Макс. входное напряжение
±15 В (без повреждений)
Система горизонтального отклонения
Диапазон компенсации сдвига фаз между каналами
±75 нс
Погрешность генератора развертки
Начальная погрешность ±1,5х10-6, старение <1х10-6 в >
Диапазон задержки развертки
От –5000 с до 1000 с
Джиттер системы запуска
<100 фсср. >
Система захвата аналоговых каналов
Режимы захвата
Усреднение
Усредняется от 2 до 10 000 осциллограмм
Огибающая
Построение огибающей мин.-макс. по числу сигналов от 1 до 2×109
Режим FastAcq
FastAcq оптимизирует анализ динамических сигналов и захват редких событий, обеспечивая скорость >300 000 осциллограмм/с по всем 4 каналам одновременно
Режим FastFrame
Память сигнала разбивается на сегменты; максимальная скорость захвата >310 000 осциллограмм в секунду. Регистрируется время возникновения каждого события. Средство поиска фреймов помогает визуально идентифицировать переходные процессы
Высокое разрешение
Усреднение серии захватов в режиме реального времени уменьшает случайный шум и повышает разрешение
Пиковый детектор
Захват коротких глитчей на всех частотах дискретизации реального времени. Длительность глитчей: 1 нс при ≤125 Мвыб./с; 1/скорость выборки при ≥250 Мвыб./с
Режим прокрутки
Последовательная прокрутка осциллограммы справа налево. До 10 Мвыб./с для максимальной длины записи 40 Мвыб.
Выборка
Захват и отображение выборочных значений
База данных осциллограмм
Пополняемая база данных сигналов позволяет строить трехмерную диаграмму с осями: амплитуда, время, количество
Система вертикального отклонения цифровых каналов
Максимальная частота дискретизации (все каналы)
12,5 Гвыб./с
Разрешение по времени
80 пс
Задержка между двумя любыми каналами
< >
Минимальная регистрируемая длительность импульса
< >
Максимальное количество шин
16
Количество каналов на шину
До 24 (16 цифровых, 4 аналоговых, 4 расчетных)
Система запуска Pinpoint®
Чувствительность запуска
Внутренний запуск, связь по постоянному току

4 % от полного диапазона в полосе от 0 до 50 МГц

10 % от полного диапазона на частоте 4 ГГц

20 % от полного диапазона на частоте 8 ГГц

50 % от полного диапазона на частоте 11 ГГц

Внешний запуск (дополнительный вход 50 Ом)
250 мВ в полосе от 0 до 50 МГц, увеличивается до 350 мВ на частоте 1,0 ГГц
Режимы запуска по событию A и событию B с задержкой
Фронт, глитч, рант, длительность, время перехода, таймаут, шаблон, логический уровень, установка/удержание, окно – все, кроме фронта, шаблона и логического уровня могут быть логическими состояниями, определяемыми одним или двумя каналами
Основные режимы запуска
Автоматический, обычный и однократный
Последовательность запуска
Основная, задержка по времени, задержка по событиям, сброс по времени, сброс по состоянию, сброс по переходу. Все последовательности могут включать отдельную задержку горизонтальной развертки после запуска для позиционирования окна захвата во времени
Связь по входу системы запуска

Связь по пост. току, связь по перем. току (подавление в полосе <100 Гц)

ФНЧ (подавление в полосе >20 кГц),

ФВЧ (подавление в полосе <200 кГц),

Подавление шума (снижение чувствительности)

Диапазон задержки запуска
От 250 нс до 12 с
Диапазон уровней запуска
Любой канал
±120 % полного диапазона относительно центра экрана
Дополнительный вход
±5 В
Сеть питания
Фиксированное значение 0 В
Система восстановления тактовой частоты
Модели DPO
Необходима опция ST6G или опция MTH
Модели MSO
В стандартной конфигурации:
Полоса ФАПЧ системы восстановления тактовой частоты
Фиксированная на Fбод/1600
Джиттер системы восстановления тактовой частоты (ср. кв.)

<0,25 % >

<0,25 % >

Минимальная амплитуда сигнала, необходимая для восстановления тактовой частоты

1 дел.п-п для скоростей до 1,25 Гбод

1,5 дел.п-п для скоростей свыше 1,25 Гбод

Диапазон слежения/захвата
±2% от требуемой скорости в бодах
Диапазон скоростей потока системы восстановления тактовой частоты
От 1,5 Мбод до 3,125 Гбод Восстановленная частота и данные доступны при совместном использовании с BERT.
Запуск по сигналам последовательных интерфейсов
Модели DPO
Необходима опция ST6G
Модели MSO
В стандартной конфигурации
Данные с кодировкой NRZ

Распознавание слов длиной до 64 бит, биты, указанные в двоичном (высокий, низкий, не важно) или шестнадцатеричном формате.

Запуск по данным с кодировкой NRZ со скоростью до 1,25 Гбод

Данные с кодировкой 8b/10b

Запуск по данным с кодировкой 8b/10b со скоростями 1,25 - 1,65; 2,1 - 3,2; 3,8 - 5,1; 5,4 - 6,25 Гбод.

Длина кодовой последовательности до 40 бит (1-4 действительных символа, 10-битовые символы)

Символ выравнивания: K28.5 (оба представления)

Запуск по коммуникационным сигналам

Поддержка сигналов AMI, HDB3, BnZS, CMI, MLT3 и NRZ. Возможность выбора положительной или отрицательной единицы, формы нулевого импульса или формы глаза в зависимости от требований стандарта

Модели DPO
Необходима опция MTH
Модели MSO
В стандартной конфигурации
Макс. скорость передачи, обеспечивающая запуск

I2C, SPI, RS-232/422/485/UART: 10 Мбит/с

USB: Низкоскоростная, полноскоростная

CAN: 1 Мбит/с

LIN: 100 кбит/с

MIL-STD-1553B: 2 Мбит/с

Запуск по кодовым последовательностям (модели MSO)
Диапазон порогов логических уровней

С пробником P6780: от -2 до +4,5 В

С пробниками P6717A/P6750: от -1,5 до +4 В

Погрешность порога
±100 мВ + 3 % от установленного значения
Расширенные режимы запуска

Выбираются пользователем; возможна коррекция задержки между каналом запуска и каналом захвата данных (поддерживаются все типы запуска Pinpoint для событий A и B, за исключением запуска по шаблону); недоступно в режиме FastAcq.

Запуск по сети питания
Запуск по сигналу сети питания. Фиксированное значение 0 В.
Визуальный запуск
Необходима опция VET
Макс. кол-во областей
Формы области
Прямоугольная, треугольная, трапецеидальная, шестиугольная, определяемая пользователем (может иметь >40 вершин)
Совместимость
Визуальный запуск совместим со всеми видами запуска и со всеми последовательностями запуска
Режимы запуска
Режим

Аналоговые каналы

Цифровые каналы MSO

Описание
Запуск по коммуникационным сигналам 2 X   Поддержка сигналов AMI, HDB3, BnZS, CMI, MLT3 и NRZ
Запуск по сигналам шин X X Запуск в случае обнаружения заданного значения, передаваемого по последовательной или параллельной шине
I2C 1 X X Запуск по стартовому биту, повторному старту, стоповому биту, ошибке квитирования (ACK), адресу (7- или 10-битовому), данным, адресу и данным.
SPI 1 X X Запуск по SS или данным.
CAN 3 X X Запуск по началу фрейма, типу фрейма, идентификатору, данным, концу фрейма, ошибке квитирования, по ошибке вставки битов.
LIN 3 X X Запуск по синхросигналу, идентификатору, данным, идентификатору и данным, пробуждающему фрейму, усыпляющему фрейму или по ошибкам
FlexRay 3 X X Запуск по началу фрейма, по бит-индикаторам, числу циклов, полям заголовка, идентификатору, данным, концу фрейма или по ошибкам
RS-232/422/485/UART 3 X X Запуск по стартовому биту, концу пакета, данным или по ошибке четности
USB 3 X X Низкоскоростная или полноскоростная шина: Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.
MIL-STD-1553B 3 X X Запуск по синхросигналу, командному слову, слову статуса, слову данных, времени ожидания или по ошибке
PCI Express 3 X X Запуск по кодовым последовательностям (включая упорядоченные множества), по символу, ошибке, управляющим символам (только поколение 1 и 2)
Фронт X X Положительный или отрицательный фронт на любом канале или дополнительном входе на передней панели. Возможна связь по постоянному току, переменному току, ФНЧ, ФВЧ и подавление шума
B Event Scan X   Функция B Event Scan (cканирование события В) осуществляет последовательный запуск по событиям А и В, при котором будет захватываться пакет данных интересующего события, определенного в меню настройки этой функции. Захваченные данные могут быть просканированы последовательным или случайным образом, кроме того, запуск может производиться по одному из двух удовлетворяющих условиям запуска событий B. По пакетам данных, захваченных с помощью этой функции, можно построить глазковую диаграмму.
Глитч X X Запуск по глитчам или подавление глитчей положительной, отрицательной или любой полярности. Минимальная длительность глитчей 150 пс (тип.) с интервалом между запусками 300 пс
Логическое выражение X X Запуск в том случае, если некоторое логическое выражение состояния каналов принимает значение «Ложь» или сохраняет значение «Истина» в течение указанного времени. Значения логических выражений (И, ИЛИ, И-НЕ, ИЛИ-НЕ), указанные для всех четырех входных каналов (и 16 цифровых каналов MSO70000), определяются как Высокое, Низкое или Безразлично
Рант X   Запуск по импульсу, который пересек один порог, но не пересек второй перед повторным пересечением первого. События могут квалифицироваться по времени или по логике
Кодовая последовательность 2 X   Запуск по последовательным сигналам с кодировкой NRZ, передаваемым со скоростями до 6,25 Гбод. Для скоростей более 1,25 Гбод требуется кодирование 8b/10b. Возможно расширение системы запуска для выполнения повторяющихся захватов длинных последовательностей данных со скоростями до 6,25 Гбит/с
Установка/удержание X   Запуск по нарушению времени установки/удержания между тактовой частотой и данными, присутствующими на любых двух входных каналах
Состояние X X Любое сочетание логических состояний каналов (1, 2, 3) (и 16 цифровых каналов MSO70000), тактируемое по фронту канала 4. Запуск по фронту или спаду сигнала тактовой частоты
Таймаут X X Запуск по событию, которое сохраняет высокий, низкий или любой уровень в течение указанного периода. Возможен выбор интервала от 300 пс
Переход X   Запуск по фронту импульса, короче или длиннее указанного значения. Фронт может быть положительным, отрицательным или произвольным.
Задержка запуска по событиям X X От 1 до 2 млрд. событий.
Задержка запуска по времени X X От 3,2 нс до 3 Мс
Визуальный запуск 3 X   Запуск происходит, когда выполняется заданное визуальное условие
Длительность X X Запуск по длительности положительных или отрицательных импульсов в пределах или за пределами выбранного интервала (от 150 пс)
Окно X   Запуск по событию, которое находится в пределах или выходит из окна, определяемого двумя настраиваемыми порогами. События могут квалифицироваться по времени или по логическому состоянию



1 Стандартный режим в моделях MSO, опция для моделей DPO

2 Стандартный режим в моделях MSO, опция для моделей DPO

3 Опционально на всех моделях


Анализ осциллограмм
Поиск и маркировка событий

Поиск глитчей или рантов, также поиск по скорости нарастания, длительности импульса, времени установки и удержания, таймауту, выходу за пределы окна или поиск любого логического состояния в любом числе каналов. Все обнаруженные события, соответствующие критерию поиска, маркируются и помещаются в таблицу событий. Поиск положительных, отрицательных или обоих перепадов на любом канале.

После обнаружения интересующего события, другие похожие события можно найти с помощью функции "маркировки всех событий запуска в записи" в окнах управления запуском Pinpoint.

Поиск пакетов записи или чтения памяти DDR с опцией DDRA.

Таблица событий содержит сводку всех обнаруженных событий. Каждое событие маркируются по времени относительно момента запуска. Пользователь может прервать захват при обнаружении события.

Измерение параметров сигнала
Автоматические измерения

53 вида, 8 из которых могут отображаться на экране одновременно; статистическая обработка измерений, определяемые пользователем опорные уровни, измерение в интервалах, выделяющих специальные события

Приложение DPOJET для анализа джиттера и глазковых диаграмм расширяет ряд автоматизированных измерений.

Параметры, относящиеся к амплитуде

Амплитуда, высокий/низкий уровень, максимум, минимум, от пика до пика, среднее значение, среднее значение за период, среднеквадратическое значение, среднеквадратическое значение за период, положительный/отрицательный выброс

Параметры, относящиеся ко времени

Время нарастания, время спада, длительность положительного и отрицательного импульса, скважность положительных и отрицательных импульсов, период, частота, задержка

Комбинация
Область, область периода, фаза, ширина пакета
Параметры, относящиеся к глазковой диаграмме

Коэффициент контрастности (абсолютный, %, дБ), высота и ширина глаза, вершина глаза, основание глаза, % пересечения, джиттер (пик-пик, ср.кв., 6 сигма), шум (пик-пик, ср.кв.), отношение сигнал/шум, циклические искажения, добротность

Параметры, относящиеся к гистограмме

Счетчик сигналов, попадание в заданные пределы, попадание в пиковое значение, медиана, максимум, минимум, от пика до пика, среднее (μ), стандартное отклонение (сигма), μ+1 сигма, μ+2 сигма, μ+3 сигма

Декодирование сигналов шин
Параллельная шина

Данные из выбранных каналов группируются в одну многоканальную параллельную шину и отображаются в виде значений этой шины. Значения могут отображаться в двоичном, шестнадцатеричном и символьном виде

I2C 1
Каналы SCLK и SDA отображаются как шина согласно спецификации интерфейса I2C
SPI 1

Каналы MOSI, MISO, SCLK и SS отображаются как шина согласно спецификации протокола SPI

CAN 2

Каналы CAN_H, CAN_L, TX или RX отображаются как шина

LIN 2

Данные отображаются как шина в соответствии со стандартами LIN версии 1 или версии 2

FlexRay 2
Сигналы BP, BM, TX или RX отображаются как шина
HSIC 2

Данные отображаются как шина согласно спецификации стандарта USB2.0 HSIC

RS-232/422/485/UART 2
Канал отображается как шина
USB 2
Каналы отображаются как шина согласно спецификации USB
MIL-STD-1553B 2

Данные отображаются как шина

PCI Express 2

Данные отображаются как шина в соответствии со стандартом PCIe, автоматическое определение скорости передачи, соответствующей Gen 1, 2 или 3

MIPI® D-PHY 2
Каналы DSI или CSI2 отображаются как шина согласно стандарту MIPI
Кодирование 8b/10b 1
Символы управления и данных отображаются как шина



1 Стандартный режим в моделях MSO, опция для моделей DPO

2 Опционально на всех моделях



Обработка сигналов/математические функции
Алгебраические операции

Создание сложных алгебраических выражений, которые могут включать сигналы, скалярные величины, определяемые пользователем переменные и результаты параметрических измерений, например, Интеграл (Кан.1 – Среднее (Кан.1)) x 1,414 x Перем.1)

Арифметические операции
Сложение, вычитание, умножение и деление осциллограмм и скалярных величин
Функции фильтрации

Определяемые пользователем фильтры. Пользователь выбирает файл с необходимыми коэффициентами фильтра. Образцы файлов входят в комплект поставки

Операции в частотной области
Амплитуда и фаза спектра, реальный и мнимый спектр
Функция маскирования

Функция, создающая базу данных сигналов в виде пиксельной карты на основе захваченных сигналов. Можно определить счетчик выборок

Математические функции

Среднее, обратное значение, интеграл, производная, корень квадратный, экспонента, lg, ln, абсолютное значение, округление вверх, округление вниз, минимум, максимум, sin, cos, tg, arcsin, arccos, arctg, sh, ch, th

Сравнение
Результат логического сравнения >, <, >
Единицы измерения по вертикальной шкале
Амплитуда: линейная, дБ, дБм Фаза: градусы, радианы, групповая задержка Шкала IRE и мВ
Оконные функции

Прямоугольник, Хэмминг, Хеннинг, Кайзер-Бессель, Блекман-Харрис, Гаусс, Flattop2, Tek Exponential

Пользовательские функции, задаваемые с помощью встраиваемого математического интерфейса

Интерфейс позволяет пользователям создавать свои собственные математические функции в MATLAB или Visual Studio


Характеристики экрана



Палитра
Обычная, зеленая, серая, температурная, спектральная и определяемая пользователем
Формат отбражения
YT, XY, XYZ
Разрешение дисплея
1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA)
Тип экрана
Цветная ЖК матрица с диагональю 307,3 мм (12,1 дюйма)
Число делений по горизонтали
10
Число делений по вертикали
10
Представление сигналов
Векторы, точки, переменное послесвечение, бесконечное послесвечение.
Компьютер и периферийные устройства
Операционная система
Microsoft Windows 7 Ultimate, 64-разрядная
Процессор
Intel i7-2600, четырехядерный, 3,4 ГГц (модели DX)
Intel Core 2 Duo, 3 ГГц (модели C)
Оперативная память
8 ГБ (16 ГБ для моделей DX)
Жесткий диск
съемный, со стороны задней панели, емкость 500 ГБ
Твердотельный накопитель (опция SSD)
Съемный, емкость 300 ГБ (SSD входит в стандартную конфигурацию моделей DX)
Привод CD/DVD
Привод CD-R/W, DVD-R на передней панели
Мышь
Оптическая мышь с колесиком, USB-интерфейс
Клавиатура
Интерфейс USB
Порты ввода/вывода
Дополнительный вход
На передней панели. См. характеристики запуска
Дополнительный выход
На задней панели. Разъем BNC, от 0 до 3 В; состояние выхода по умолчанию – запуск по низкому уровню события А
Выход калибровки пробников
На передней панели. Разъем BNC, ±10В пост. тока для калибровки пробников по пост. току (сигнал подается только при калибровке).
Выход сигнала с крутыми фронтами
На передней панели. Разъем SMA, сигнал с крутыми фронтами. 1 кГц ±20%; 810 мВ (размах) ±20% на нагрузке ≥10 кОм; 440 мВ ±20% на нагрузке 50 Ом
Выход восстановленной тактовой частоты
На передней панели. Разъем SMA, ≤1,25 Гбит/с, выходная амплитуда ≥130 мВпик-пик на нагрузке 50 Ом для 1,25 Гбит/с. Необходима опция ST6G или MTH для DPO70000, для MSO70000 – в стандартной конфигурации
Выход восстановленного сигнала данных
На передней панели. Разъем SMA, ≤1,25 Гбит/с, выходная амплитуда повторяющейся последовательности «1010» 200 мВ на нагрузке 50 Ом для 1,25 Гбит/с. Необходима опция ST6G или MTH для DPO70000, а для MSO70000 – в стандартной конфигурации
Порт USB

На передней панели: Два порта USB 2.0 для моделей 23, 25 и 33 ГГц, один порт на всех остальных моделях. Позволяет подключать USB-клавиатуру, мышь или устройство хранения данных

На задней панели: Четыре порта USB. Для моделей 23, 25 и 33 ГГц, из них два порта USB 3.0. Для остальных моделей все четыре порта USB 2.0. Позволяет подключать USB-клавиатуру, мышь или устройство хранения данных

Интерфейс LXI
Класс LXI класс C
Версия 1.3
Аудиопорты
На задней панели. Гнезда мини-jack для входа стереомикрофона и линейного выхода
Вход внешнего сигнала опорной частоты
На задней панели. Разъем BNC; позволяет системе развертки производить фазовую автоподстройку от внешнего источника 10/100 МГц. Оптимизирован для источника высокостабильной частоты или следящего режима
Порт GPIB
На задней панели. Стандарт IEEE 488.2
Порт клавиатуры
На задней панели. PS/2-совместимый
Порт LAN
На задней панели. Разъем RJ-45, поддерживает 10Base-T, 100Base-T и 1000Base-T
Порт мыши
На задней панели. PS/2-совместимый
Порт eSATA
На задней панели. Внешний интерфейс SATA для накопителей eSATA
Питание
От 100 до 240 Вср. кв., ±10%, 50/60 Гц; 115 Вср. кв.±10%, <870 Вт, >
Выход видеосигнала

Предназначен для вывода изображения с экрана осциллографа (в том числе текущих осциллограмм) на внешний монитор или проектор. С помощью этого порта на внешний монитор также можно вывести изображение основного рабочего стола Windows.

Кроме того, эти порты могут быть сконфигурированы для отображения дополнительного рабочего стола Windows (режим расширенного рабочего стола или вывод на два монитора).

На задней панели моделей DX. Разъемы VGA и DVI-D.

На задней панели моделей С. Розетка DVI. Предусмотрен переходник с DVI на 15-контактный разъем D-Sub VGA.

Последовательный порт
На задней панели. 2 порта COM1, разъемы DB-9
Выход источника опорной частоты
Разъем BNC; ТТЛ-совместимый выход внутреннего опорного генератора частотой 10 МГц

Габариты и масса
Габариты
Высота, мм 298
Ширина, мм 451
Глубина, мм 489.97
Конфигурация для монтажа в стойку, размеры
Высота, мм 311
Ширина, мм 480.1
Глубина (от монтажной скобы до задней части прибора), мм 546.1
Масса
Нетто, кг 24
Брутто, кг 34
Конфигурация для монтажа в стойку, масса
Нетто, кг 22
Принадлежности, кг 2.7
Охлаждение – требуемые зазоры
Верхняя сторона, мм
Нижняя сторона, мм
Левая сторона, мм 76
Правая сторона, мм 76
Передняя сторона, мм
Задняя сторона, мм

Условия окружающей среды
Температура
Рабочая
От +5 до +45 ℃
Хранения
от -20 до +60 °C
Влажность
Рабочая
При температуре до +32 °C: отн. влажность от 8 до 80 %
При температуре от +32 до +45 °C: не более +29,4 °C по влажн. термометру
Хранения
Относительная влажность от 5 до 95 %
При температуре от +32 до +60 ℃: не более +29,4 °C по влажн. термометру
Высота над уровнем моря
Рабочая
3000 м
Хранения
12 000 м
Тестирование на соответствие требованиям USGCB
Компания Tektronix протестировала осциллографы MSO/DPO70000 на соответствие требованиям безопасности для продуктов Информационных Технологий, указанных в рекомендациях USGCB для Windows 7 и Internet Explorer
Нормативные документы
Электромагнитная совместимость
2004/108/EC; EN 61326-2-1:2006
Сертификация
UL 61010-1, CSA 61010-1-04, Директива по низковольтному оборудованию 2006/95/EC, EN61010-1, IEC 61010-1



0 RUB
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
