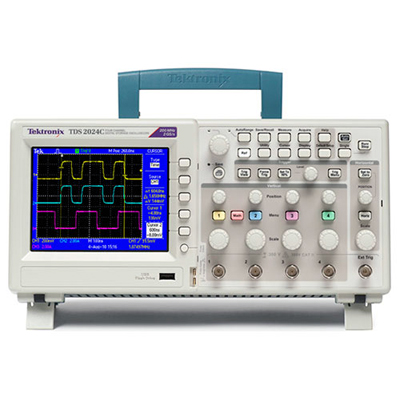

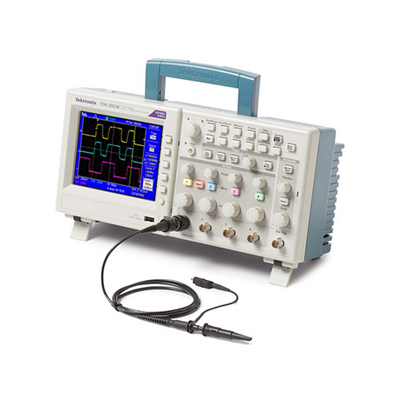

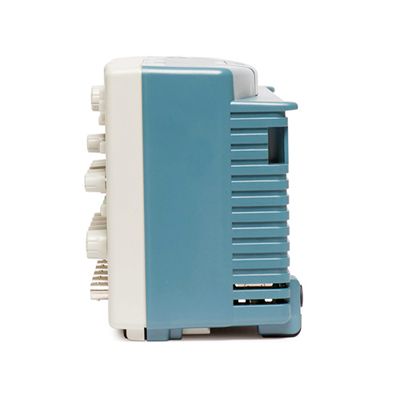

Осциллографы серии TDS2000C обладают высокой производительностью и компактностью по доступной цене.
Интерфейсы
Цифровые запоминающие осциллографы серии TDS2000C предлагают доступную по цене производительность в удобном компактном корпусе. Обладая стандартным набором возможностей – включая порт USB, 16 автоматических измерений, контроль предельных значений, регистрацию данных и контекстную справку – осциллографы серии TDS2000C помогают сделать больше за меньшее время.
Полоса пропускания 200 МГц и максимальная частота дискретизации 2 Гвыб/с – ни один осциллограф не обладает такими характеристиками при столь низкой цене. Специальная технология компании Tektronix обеспечивает дискретизацию в реальном времени, минимум с 10-кратной передискретизацией по всем каналам, что позволяет точно регистрировать нужные вам сигналы. Параметры дискретизации не ухудшаются при использовании нескольких каналов.
Расширенные возможности запуска – по фронтам/спадам, по длительности импульса и по видеосигналу – помогают быстро локализовать интересующие вас сигналы. А захватив сигнал, вы можете ускорить анализ, воспользовавшись расширенным набором математических функций и автоматическими измерениями. Сигналы можно складывать, вычитать, перемножать или применять к ним быстрое преобразование Фурье (БПФ). Шестнадцать автоматических измерений быстро и надежно рассчитывают важные характеристики сигнала, такие как частота или длительность фронта, тогда как встроенная функция контроля предельных значений упрощает выявление существующих проблем.
Интуитивно понятный интерфейс пользователя с отдельной регулировкой параметров вертикального отклонения каждого канала, автонастройкой и автоматическим выбором диапазона предельно упрощает работу с прибором, сокращая время на обучение и повышая эффективность использования.
Встроенная справочная система предоставляет важную информацию о функциях и возможностях осциллографа. Справка выдается на языке интерфейса пользователя.
Проверьте компенсацию пробника перед измерением, нажав всего лишь одну кнопку, которая запустит быструю и простую процедуру.
Осциллограф может автоматически контролировать входные сигналы и выполнять разбраковку типа «годен/не годен», сравнивая эти сигналы с заданными граничными значениями. По результатам проверки осциллограф может выполнять те или иные действия, например, прекращать захват сигнала, отключать функцию проверки предельных значений, сохранять параметры ошибочного сигнала или снимок экрана на USB-накопителе или выполнять комбинацию описанных выше операций. Это решение идеально подходит для производственных и сервисных приложений, где нужно быстро принимать решения. Функция регистрации данных позволяет автоматически и синхронно сохранять сигналы.
Хост-порт USB на передней панели позволяет сохранять на флэш-накопителе настройки прибора, снимки экрана и сигналы. Встроенная функция регистрации данных позволяет настроить осциллограф на сохранение указанных сигналов на USB-накопителе общей продолжительностью до 24 часов. Вы можете также выбрать режим «Infinite» для непрерывного мониторинга сигналов. В этом режиме можно сохранить зарегистрированные сигналы на USB- накопителе сколь угодно долго, пока память устройства не будет заполнена. Затем осциллограф предложит вам вставить другой USB-накопитель, чтобы продолжить сохранение сигналов.
Подключив осциллограф к ПК через порт USB на задней панели, вы можете просто захватывать, сохранять и анализировать результаты измерений с помощью прилагаемого ПО OpenChoice PC Communications. Просто перетащите мышью снимки экрана или результаты измерений в автономное приложение или прямо в Microsoft Word и Excel. Если же вы предпочитаете обходиться без ПК, то можно просто распечатать изображение на любом совместимом с PictBridge принтере.
Создание контрольно-измерительной системы для интеллектуальной отладки
В комплект поставки каждого осциллографа серии TDS2000C входит базовая версия ПО LabVIEW SignalExpress от компании National Instrument, которая позволяет управлять прибором, регистрировать и анализировать данные.
ПО SignalExpress поддерживает широкий диапазон настольных приборов Tektronix, обеспечивая подключение к вашей контрольно-измерительной системе. В результате, вы получаете доступ к богатым возможностям каждого прибора посредством единого интуитивно понятного программного интерфейса. Это позволяет автоматизировать сложные измерения, требующие применения нескольких приборов, регистрировать данные в течение длительных интервалов времени, сопоставлять данные, полученные от разных приборов, и легко захватывать и анализировать результаты на ПК. Только Tektronix предлагает объединение комплекса интеллектуальных приборов для упрощения и ускорения отладки сложных устройств.
|
TDS2001C |
TDS2002C |
TDS2004C |
TDS2012C |
TDS2014C |
TDS2022C |
TDS2024C |
|
|
Дисплей (QVGA ЖК) |
TFT |
TFT |
TFT |
TFT |
TFT |
TFT |
TFT |
|
Полоса пропускания*3 |
50 МГц |
70 МГц |
70 МГц |
100 МГц |
100 МГц |
200 МГц |
200 МГц |
|
Число каналов |
2 |
2 |
4 |
2 |
4 |
2 |
4 |
|
Вход внешнего запуска |
Присутствует во всех моделях |
||||||
|
Частота дискретизации в каждом канале |
500 Мвыб/с |
1,0 Гвыб/с |
1,0 Гвыб/с |
2,0 Гвыб/с |
2,0 Гвыб/с |
2,0 Гвыб/с |
2,0 Гвыб/с |
|
Длина записи |
2,5 тыс. точек при всех скоростях развертки во всех моделях |
||||||
|
Вертикальное разрешение |
8 бит |
||||||
|
Вертикальная чувствительность |
от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной тонкой настройкой |
||||||
|
Погрешность вертикального отклонения по постоянному току |
±3 % во всех моделях |
||||||
|
Масштабирование по вертикали |
Расширение или сжатие живых или сохраненных сигналов |
||||||
|
Максимальное входное напряжение |
300 Вср.кв.. (КАТ II); снижается со скоростью 20 дБ/декаду при частоте более 100 кГц до 13 Впик-пик при 3 МГц |
||||||
|
Диапазон положений осциллограмм |
от 2 мВ/дел до 200 мВ/дел +2 В >от 200 мВ/дел до 5 В/дел +50 В |
||||||
|
Ограничение полосы пропускания |
20 МГц во всех моделях |
||||||
|
Режим входа |
Связь по постоянному току, связь по переменному току, земля во всех моделях |
||||||
|
Входное сопротивление |
1 МОм параллельно с 20 пФ |
||||||
|
Диапазон скорости развертки |
от 5 нс/дел до 50 с/дел |
от 5 нс/дел до 50 с/дел |
от 5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
от 2,5 нс/дел до 50 с/дел |
|
Погрешность развертки |
50 х 10-6 |
||||||
|
Горизонтальная растяжка |
Расширение или сжатие живых или сохраненных сигналов |
||||||
|
Интерфейсы ввода/вывода |
|||||||
|
Порты USB |
Хост-порт USB на передней панели поддерживает USB-накопители Порт USB на задней панели поддерживает подключение к ПК и все совместимые с PictBridge принтеры |
||||||
|
GPIB |
Опция |
||||||
|
Энергонезависимая память |
|||||||
|
Отображение сохраненных сигналов |
Сохраненные сигналы длиной (2) 2,5 тыс. точек |
||||||
|
Сохранение сигналов без USB-накопителя |
(2) 2,5 тыс. точек |
(2) 2,5 тыс. точек |
(4) 2,5 тыс. точек |
(2) 2,5 тыс. точек |
(4) 2,5 тыс. точек |
(2) 2,5 тыс. точек |
(4) 2,5 тыс. точек |
|
Максимальный объем USB-накопителя |
64 ГБ |
||||||
|
Сохранение сигналов на USB-накопителе |
96 и более опорных сигналов на каждые 8 МБ |
||||||
|
Сохранение настроек без USB-накопителя |
10 настроек органов управления передней панели |
||||||
|
Сохранение настроек на USB-накопителе |
4000 и более настроек органов управления передней панели на каждые 8 МБ |
||||||
|
Сохранение снимков экрана на USB-накопителе |
128 и более снимков экрана на каждые 8 МБ (число снимков зависит от выбранного формата файлов) |
||||||
|
Сохранение всех параметров на USB-накопителе |
12 и более операций сохранения на каждые 8 МБ Одна операция сохранения всех параметров создает от 3 до 9 файлов (настройка, снимок экрана, плюс один файл на каждый отображаемый сигнал) |
||||||
*3 Полоса пропускания 20 МГц при развертке 2 мВ/дел, для всех моделей.
Режимы регистрации данных
|
Режим |
Описание |
|
Обнаружение пиковых значений |
Захват высокочастотных и случайных глитчей. Захватывает глитчи длительностью от 12 нс (тип.) на всех скоростях развертки от 5 мкс/дел до 50 с/дел |
|
Выборка |
Только дискретизация данных |
|
Усреднение |
Усреднение 4, 16, 64 или 128 осциллограмм 4, 16, 64, 128 |
|
Однократный запуск |
Кнопка однократного запуска выполняет захват одной последовательности |
|
Прокрутка |
Все значения скорости развертки >100 мс/дел |
Система запуска
Режимы запуска - автоматический, нормальный, однократный
Типы запуска
|
Запуск |
Описание |
|
По перепаду (положительному или отрицательному) |
Обычный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы входа схемы запуска: связь по переменному току, связь по постоянному току, подавление шума, ФВЧ, ФНЧ |
|
По видеосигналу |
Запуск во всем строкам или отдельным строкам, по четным/нечетным или всем полям композитного видео- сигнала, или запуск по вещательным стандартам (NTSC, PAL, SECAM) |
|
По длительности импульса (или глитча) |
Запуск по длительности импульса, меньшей, большей, равной или неравной установленному значению в диапазоне от 33 нс до 10 с |
Источник сигнала запуска
|
Параметр |
Описание |
|
2-канальные модели |
Канал 1, Канал 2, Внешний, Внешний/5, сеть переменного тока |
|
4-канальные модели |
Канал 1, Канал 2, Канал 3, Канал 4, Внешний, Внешний/5, сеть переменного тока |
Просмотр сигнала запуска
Показывает сигнал запуска при нажатой кнопке Trigger View
Измерение частоты сигнала запуска
Показывает значение частоты источника сигнала запуска
Курсоры
|
Параметр |
Описание |
|
Типы |
Амплитуда, время |
|
Измерения |
ΔT, 1/ΔT, ΔV |
Автоматически измеряемые параметры
Период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность фронта, длительность спада, максимум, минимум, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, скважность, фаза, задержка.
Математическая обработка сигналов
|
Параметр |
Описание |
|
Операции |
Сложение, вычитание, умножение, БПФ |
|
БПФ |
Окна: Ганна, с плоской вершиной, прямоугольник с 2048 точками |
|
Источники сигнала |
|
|
2-канальные модели |
Кан.1 – Кан.2, Кан.2 – Кан.1, Кан.1 + Кан.2, Кан.1 × Кан.2 |
|
4-канальные модели |
Кан.1 – Кан.2, Кан.2 – Кан.1, Кан.3 – Кан.4, Кан.4 – Кан.3, Кан.1 + Кан.2, Кан.3 + Кан.4, Кан.1 × Кан.2, Кан.3 × Кан.4 |
Меню автонастройки
|
Тип сигнала |
Пункты меню автонастройки |
|
Автоматическая настройка одной кнопкой параметров систем запуска, вертикального и горизонтального отклонения для всех каналов (с возможностью отмены). |
|
|
Меандр |
Один период, несколько периодов, положительный или отрицательный перепад |
|
Синусоида |
Один период, несколько периодов, спектр БПФ |
|
Видеосигнал (NTSC, PAL, SECAM) |
Поля: все, нечетные или четные Строки: все или строка с выбранным номером |
Автоматический выбор диапазона
Автоматически настраивает параметры систем вертикального и/или горизонтального отклонения осциллографа при перемещении пробника от точки к точке или при больших изменениях сигнала
Характеристики дисплея
|
Параметр |
Описание |
|
Дисплей |
Активная цветная TTF матрица, QVGA |
|
Интерполяция |
Sin(x)/x |
|
Режимы отображения |
Точки, векторы |
|
Послесвечение |
Выкл, 1 с, 2 с, 5 с, бесконечно |
|
Формат |
YT и XY |
Многоязычный интерфейс пользователя и контекстная справка
|
Параметр |
Описание |
|
Доступные языки |
Английский, французский, немецкий, итальянский, японский, корейский, португальский, русский *4, упрощенный китайский, испанский, традиционный китайский |
*4 Необходимо русифицированное микропрограммное обеспечение, обозначаемое суффиксом «RUS».
Климатические условия и безопасность
|
Параметр |
Описание |
|
Температура |
|
|
Рабочая |
от 0 до +50 °C |
|
Хранения |
от -40 до +71 °C |
|
Относительная влажность |
|
|
Рабочая и хранения |
до 80 % при темп. не более +40 °C до 45 % при темп. до +50 °C |
|
Высота над уровнем моря |
|
|
Рабочая и хранения |
до 3000 м |
|
Электромагнитная совместимость |
Соответствует директиве 2004/108/EC, EN 61326-2-1 Класс A; Австралийские нормы на электромагнитную совместимость |
|
Безопасность |
UL61010-1:2004, CSA22.2 № 61010-1:2004, EN61010-1:2001, IEC61010-1:2001 |
Габариты и масса
|
Габариты прибора |
мм |
|
Ширина |
326,3 |
|
Высота |
158 |
|
Глубина |
124,2 |
|
Масса |
кг |
|
Только прибор |
2 |
|
Прибор с принадлежностями |
2,2 |
|
Транспортировка прибора |
|
|
Размеры упаковки |
мм |
|
Ширина |
476,2 |
|
Высота |
266,7 |
|
Глубина |
228,6 |
|
Комплект для монтажа в стойку RM2000B |
мм |
|
Ширина |
482,6 |
|
Высота |
177,8 |
|
Глубина |
108 |
|
