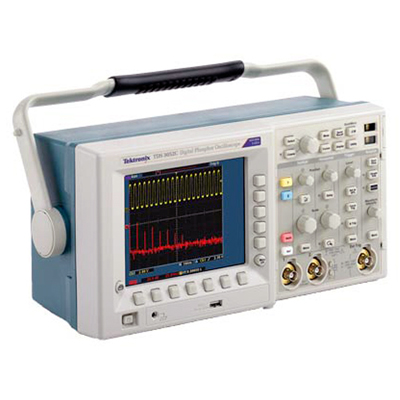

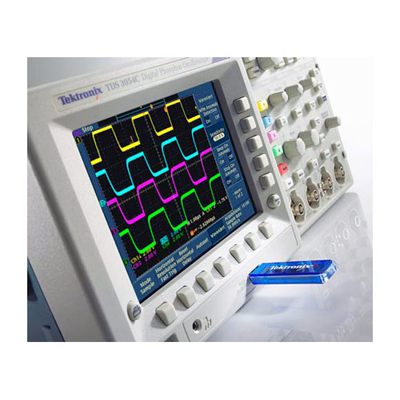

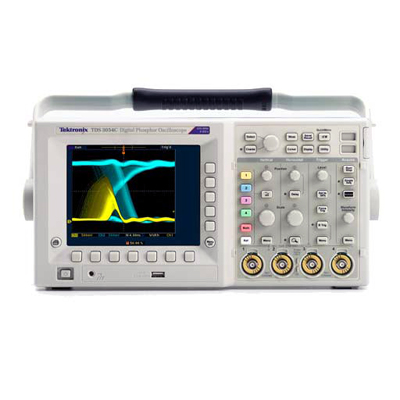

Осциллограф с цифровым люминофором TDS3000C
Осциллографы серии TDS3000C с полосой пропускания до 500 МГц и частотой дискретизации 5 Гвыб/с обладают высокой производительностью для визуализации быстро меняющихся сигналов и компактностью при доступной цене.
Осциллографы серии TDS3000C со специальными элементами управления на передней панели и 25 автоматическими измерениями просты в пользовании, позволяя пользователю сосредоточиться на выполнении задач, не тратя много времени на изучение функций осциллографа.
Отличительные особенности:
Хост-порт USB на передней панели для упрощения сохранения и передачи данных измерений
25 видов автоматических измерений
БПФ в стандартной конфигурации
Многоязычный пользовательский интерфейс
Функция автоматического обнаружения аномальных сигналов WaveAlert®
Интерфейс TekProbe® поддерживает автоматическую установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников

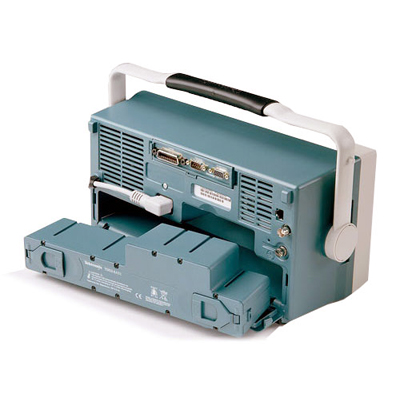

Дополнительный встроенный аккумулятор обеспечивает работу до трех часов без подключения к сети питания
Прикладные программные модули для специализированного анализа
Модуль расширенного анализа
Модуль проверки по предельным значениям
Модуль тестирования телекоммуникационного оборудования по маске
Модуль расширенного анализа видеосигналов
Модуль анализа последовательных цифровых видеосигналов 601
Сферы применения:
Разработка и отладка цифровых устройств
Установка и сервисное обслуживание видеосистем
Разработка источников питания
Образование и обучение
Тестирование телекоммуникационного оборудования по маскам
Производственные испытания
Лабораторные испытания
Осциллографы с цифровым люминофором серии TDS3000C обладают необходимыми техническими характеристиками и при этом имеют доступную цену. Диапазон полос пропускания от 100 до 500 МГц с частотой дискретизации до 5 Гвыб./с для точного отображения сигналов.
Осциллографы с цифровым люминофором предоставляют более широкие возможности для исследования сложных сигналов
Осциллографы серии TDS3000C объединяют в себе скорость непрерывного захвата входного сигнала, равную 3600 осциллограмм/с, и возможность просмотра сигнала в реальном времени с градацией яркости. Благодаря этому теперь можно понять проблему и решить ее.
Высокая скорость непрерывного захвата осциллограммы экономит время за счет быстрого выявления природы неполадок для их последующей локализации с помощью расширенного выбора видов запуска.
Возможность просмотра сигнала в режиме реального времени с градацией яркости позволяет выделять особенности, связанные с историей активности сигнала, упрощая тем самым понимание характеристик захваченных сигналов. В отличие от других сопоставимых осциллографов история сохраняется даже после прекращения регистрации сигнала.
Быстрая отладка устройств и определение характеристик сигналов с использованием технологии дискретизации DRT и интерполяции sin(x)/x
В осциллографах серии TDS3000C уникальная технология цифровой дискретизации сигналов в режиме реального времени (DRT) с интерполяцией sin(x)/x позволяет точно определять характеристики сигналов различных типов одновременно на всех каналах. В отличие от других сопоставимых осциллографов осциллографы серии TDS3000C не изменяют частоту дискретизации при включении дополнительных каналов. Эта технология дискретизации позволяет захватывать кратковременные события, например глитчи и аномалии фронта, которые не регистрируются другими осциллографами такого класса, а интерполяция вида sin(x)/x обеспечивает точную реконструкцию каждой осциллограммы.
Функция настраиваемого запуска по видеосигналам позволяет осциллографу серии TDS3000C выполнять синхронизацию по таким стандартам, как RS-343 (частота развертки 26,2 кГц).
Осциллограф серии TDS3000C обеспечивает существенное увеличение скорости тестирования систем связи. Благодаря QUICKMENU все часто используемые функции тестирования телекоммуникационного оборудования располагаются в одном меню.
Серия TDS3000C с модулем TDS3LIM идеально подходит для производственных испытаний, когда требуется быстро принимать решения типа «годен/не годен».
Функция обнаружения аномалии сигнала WaveAlert оповещает обо всех осциллограммах, отличающихся от «нормального» вида, например о глитче в канале 2.
Простота настройки и использования
При ограниченных сроках выполнения работ необходимо, чтобы работа с осциллографом была интуитивной, с тем чтобы не тратить много времени на обучение и переобучение работе с ним. Осциллографы серии TDS3000C помогут уменьшить время обучения. Простая навигация и специализированные элементы управления на передней панели позволяют быстро перейти в нужное место и тратить меньше времени на обучение и больше на решение основной задачи.
Удобные средства документирования и анализа
Осциллограф серии TDS3000C поставляется с хост-портом USB, что упрощает сохранение и передачу информации об измерениях на компьютер пользователя.
ПО OpenChoice® для связи с ПК позволяет просто переносить снимки экрана и данные осциллограмм в приложения, работающие на ПК, либо непосредственно в программу Microsoft Word или Microsoft Excel.
Помимо OpenChoice, программное обеспечение National Instruments LabVIEW SignalExpress™ Tektronix Edition предоставляет дополнительные возможности, включая расширенный анализ, регистрацию данных, дистанционное управление осциллографом и анализ осциллограмм в реальном времени.
Если вы предпочитаете не использовать компьютер для анализа сигналов, то можно воспользоваться стандартными функциями осциллографов серии TDS3000C, среди которых 25 видов автоматических измерений, математические функции сложения, вычитания, деления и умножения осциллограмм, а также функция быстрого преобразования Фурье (БПФ). В отличие от других сопоставимых осциллографов математические и измерительные функции осциллографов серии TDS3000C позволяют использовать полную длину записи или выделять конкретное событие в зарегистрированных сигналах.
Управление прибором
Используя встроенный порт Ethernet и веб-средство дистанционного управления e*Scope, вы можете управлять осциллографом серии TDS3000C из любого места через Интернет и ПК.
Осциллографы серии TDS3000C имеют компактную конструкцию глубиной всего 149 мм, благодаря чему освобождается дефицитное пространство на рабочем столе. А когда необходимо переместить осциллограф в другую лабораторию, небольшая масса (3,2 кг) значительно упрощает транспортировку.
Технические характеристики осциллографа TDS3000C:
Параметр
TDS3012C
TDS3014C
TDS3032C
TDS3034C
TDS3052C
TDS3054C
Полоса пропускания
100 МГц
100 МГц
300 МГц
300 МГц
500 МГц
500 МГц
Расчетное время нарастания (типичное)
3,5 нс
3,5 нс
1,2 нс
1,2 нс
0,7 нс
0,7 нс
Количество входных каналов
2
4
2
4
2
4
Вход внешнего запуска
Имеется во всех моделях
Частота дискретизации в каждом канале
1,25 Гвыб./с
1,25 Гвыб./с
2,5 Гвыб./с
2,5 Гвыб./с
5 Гвыб./с
5 Гвыб./с
Длина записи
10 тыс. точек
Разрешение по вертикали
9 бит
Чувствительность по вертикали, 1 МОм
От 1 мВ/дел. до 10 В/дел.
Чувствительность по вертикали, 50 Ом
От 1 мВ/дел. до 1 В/дел.
Режим входа
Связь по переменному току, связь по постоянному току, заземление
Входное сопротивление
1 MОм параллельно с емкостью 13 пФ или 50 Ом
Погрешность усиления по постоянному току
±2%
Максимальное входное напряжение, 1 МОм
150 Вср. кв., с пиковыми значениями на уровне ≤400 В
Максимальное входное напряжение, 50 Ом
5 Вср. кв., с пиковыми значениями на уровне ≤30 В
Диапазон положений
±5 делений
Ограничение полосы пропускания
20 МГц
20 МГц
20 МГц, 150 МГц
20 МГц, 150 МГц
20 МГц, 150 МГц
20 МГц, 150 МГц
Диапазон скорости развертки
От 4 нс до 10 с
От 4 нс до 10 с
От 2 нс до 10 с
От 2 нс до 10 с
От 1 нс до 10 с
От 1 нс до 10 с
Погрешность развертки
±20 имп./мин. на любой временной интервал 1 мс
Интерфейсы ввода-вывода
Порт Ethernet
Разъем RJ-45, поддерживает 10Base-T LAN
Порт USB
Хост-порт USB 2.0 на передней панели
Поддерживает флэш-накопитель USB
Порт GPIB
Полноценные режимы приема и передачи, настройка и измерения
(Входит в состав опционального коммуникационного модуля TDS3GV)
Порт RS-232-C
Штекер DB-9, полноценные режимы приема и передачи; управление всеми режимами, настройками и измерениями
Скорость передачи до 38 400 бод
(Входит в состав опционального коммуникационного модуля TDS3GV)
Видеопорт VGA
Разъем DB-15, выход монитора для непосредственного отображения на больших VGA-мониторах
(Входит в состав опционального коммуникационного модуля TDS3GV)
Вход внешнего запуска
Разъем BNC, входное сопротивление >1 MОм параллельно с емкостью 17 пФ; максимальное входное напряжение 150 Вср. кв.
Режимы сбора данных
Режим
Описание
Осциллограф с цифровым люминофором
Регистрация и отображение сложных осциллограмм, случайных событий и трудно регистрируемых особенностей сигналов. Осциллографы с цифровым люминофором могут в реальном времени предоставлять информацию о сигнале в 3 измерениях: амплитуды, времени и зависимости амплитуды от времени.
Обнаружение пиков
Захват высокочастотных и случайных выбросов. Регистрируются кратковременные выбросы длительностью от 1 нс (типичное значение) с использованием аппаратных средств для сбора данных при всех значениях скорости развертки.
WaveAlert®
Отслеживание входящих сигналов на всех каналах и уведомление пользователя о любой осциллограмме, отличающейся от обычной.
Выборка
Только выборка данных
Усреднение
Усредненная осциллограмма; возможность выбора в диапазоне от 2 до 512
Огибающая
Максимальное и минимальное значения, зарегистрированные за один или несколько циклов регистрации.
Однократный запуск
Кнопка однократного запуска Single Sequence используется для запуска однократного цикла регистрации данных.
Система запуска
Параметр
Описание
Основные режимы запуска
Автоматический (поддерживает режим прокрутки для развертки 40 мс/дел. и более медленный), нормальный, однократный запуск
Запуск В
Запуск после интервала времени или событий
Диапазон задержек запуска
От 13,2 нс до 50 с
Диапазон запуска после событий
От 1 до 9 999 999 событий
Типы запуска
Запуск
Описание
По фронту
Нормальный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы входа схемы запуска: по переменному току, по постоянному току, подавление шума, ФНЧ, ФВЧ
По видеосигналу
Запуск по всем строкам, по выбранным строкам, по нечетным или четным полям, по всем полям видеосигнала стандартов NTSC, PAL, SECAM
По специальному видеосигналу
Запуск по определенным строкам видеосигнала широковещательного или специального стандарта, а также по аналоговым видеосигналам HDTV (1080i, 1080p, 720p, 480p). Необходим прикладной программный модуль TDS3VID или TDS3SDI.
По длительности импульса
(или по глитчу)
Запуск по положительным или отрицательным импульсам, длительность которых <, >, =, ≠ указанному значению в диапазоне от 39,6 нс до 50 с.
По ранту
Запуск по импульсу, который пересек один порог и, не дойдя до второго порога, снова пересек первый.
По скорости нарастания
Синхронизация по фронтам импульсов, крутизна которых больше или меньше указанной величины. Фронты могут быть положительным, отрицательным или любым.
По логическому выражению
Запуск в случае, если логическое выражение AND (И), OR (ИЛИ), NAND (НЕ-И), NOR (НЕ-ИЛИ) принимает значение «Ложь» или сохраняет значение «Истина» в течение указанного времени.
По состоянию
Любое логическое состояние. Возможность запуска по положительному или отрицательному фронту тактового сигнала. Логические выражения могу использоваться для сочетаний из 2 входных сигналов (не 4).
По коммуникационному сигналу
Обеспечивается запуск по изолированному импульсу, необходимому для выполнения тестирования телекоммуникационного оборудования DS1/DS3 по маске согласно требованиям стандарта ANSI T1.102. Требуется прикладной модуль TDS3TMT.
Переменный
Последовательное использование каждого активного канала в качестве источника запуска.
Измерения параметров осциллограмм
Измерение
Описание
Курсоры
Амплитуда, время
Автоматические измерения
Можно вывести на экран любые четыре измерения для любого сочетания осциллограмм. Или отобразить все результаты измерений с помощью функции снимка измерения. Измерения включают такие параметры, как период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, положительная скважность, отрицательная скважность, положительный выброс, верхний уровень, нижний уровень, максимальное значение, минимальное значение, размах сигнала, амплитуда, среднее значение, циклическое среднее, среднеквадратическое, циклическое среднеквадратическое значение, длительность пакета, задержка, фаза, площадь *1, площадь за период *1.
Статистическая обработка результатов
Среднее значение, минимум, максимум, стандартное отклонение. Требуется прикладной модуль TDS3AAM.
Пороговые значения
Определяемые пользователем пороговые значения для автоматических измерений; можно задавать в процентах или единицах измерения напряжения.
Стробирование
Выделение определенного места измерения в пределах собранных в захваченном сигнале для выполнения его измерения с использованием экрана или курсоров.
*1 Требуется прикладной модуль TDS3AAM
Математическая обработка сигналов
Параметр
Описание
Арифметические операции
Сложение, вычитание, умножение и деление
БПФ
Амплитудный спектр. Выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ. Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса.
Расширенные математические функции *1
Интегрирование, дифференцирование, задание сложных математических выражений, включающих аналоговые осциллограммы, математические функции, скалярные значения, до двух настраиваемых пользователем переменных и результаты параметрических измерений. Например: (Intg (Ch1-Mean(Ch1)) × 1,414 × VAR1).
Примечание. Требуется прикладной модуль TDS3AAM.
*1 Требуется прикладной модуль TDS3AAM
Обработка осциллограмм
Параметр
Описание
Автонастройка
Автоматическая настройка с помощью одной кнопки всех параметров систем запуска, вертикального и горизонтального отклонения для всех каналов с возможностью отмены автонастройки.
Фазовый сдвиг
Можно ввести вручную фазовый сдвиг между каналами на величину 10 нс для более точного измерения временных интервалов и построения расчетных осциллограмм.
Характеристики дисплея
Параметр
Описание
Тип
Жидкокристаллический цветной TFT-дисплей с диагональю 6,5 дюйма (165,1 мм).
Разрешение экрана
640 пикселей по горизонтали x 480 пикселей по вертикали (VGA)
Полная, сетка, перекрестие и кадр. NTSC, PAL, SECAM и вектороскоп (контрольные цветные полосы 100 % и 75 %) при использовании прикладных программных модулей TDS3VID или TDS3SDI.
Формат
YT, XY и трехмерная (XYZ) стробированная область (XY с гашением по оси Z только в 4-канальных приборах)
Источник питания
Параметр
Описание
Сеть переменного тока
Напряжение
От 100 Вср. кв. до 240 Вср. кв. ±10 %
Частота
От 45 до 440 Гц при напряжении от 100 до 120 В
От 45 до 66 Гц при напряжении от 120 до 240 В
Потребляемая мощность
75 Вт (макс.)
Питание от батареи
Требуется модуль TDS3BATC, перезаряжаемая литий-ионная аккумуляторная батарея
Время работы, типичное значение
3 часа
Характеристики окружающей среды и требования безопасности
Параметр
При эксплуатации
При хранении
Температура
От 0 до +50 °C
От -40 до +71 °C
Влажность
При эксплуатации и хранении:
до 95 % относительной влажности при температуре +30 °C или ниже
Рабочая и при хранении:
до 45 % относительной влажности при температуре от 30 до +50 °C
Высота над уровнем моря
До 3000 м
15 000 м
Электромагнитная совместимость
Соответствует требованиям стандарта EN61326 класс A (приложение D), регламентирующего уровень излучаемых и кондуктивных помех и устойчивость к таким помехам; EN6100-3-2 «Гармонические помехи в электросетях переменного тока»; EN6100-3-3 «Изменения напряжения, флуктуации и фликкер-шум»; FCC 47 CFR, раздел 15, подраздел B, класс A; соответствует спецификации Australian EMC.
Осциллографы серии TDS3000C с полосой пропускания до 500 МГц и частотой дискретизации 5 Гвыб/с обладают высокой производительностью для визуализации быстро меняющихся сигналов и компактностью при доступной цене.
Осциллографы серии TDS3000C со специальными элементами управления на передней панели и 25 автоматическими измерениями просты в пользовании, позволяя пользователю сосредоточиться на выполнении задач, не тратя много времени на изучение функций осциллографа.
Отличительные особенности:
Хост-порт USB на передней панели для упрощения сохранения и передачи данных измерений
25 видов автоматических измерений
БПФ в стандартной конфигурации
Многоязычный пользовательский интерфейс
Функция автоматического обнаружения аномальных сигналов WaveAlert®
Интерфейс TekProbe® поддерживает автоматическую установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
Дополнительный встроенный аккумулятор обеспечивает работу до трех часов без подключения к сети питания
Прикладные программные модули для специализированного анализа
Модуль расширенного анализа
Модуль проверки по предельным значениям
Модуль тестирования телекоммуникационного оборудования по маске
Модуль расширенного анализа видеосигналов
Модуль анализа последовательных цифровых видеосигналов 601
Сферы применения:
Разработка и отладка цифровых устройств
Установка и сервисное обслуживание видеосистем
Разработка источников питания
Образование и обучение
Тестирование телекоммуникационного оборудования по маскам
Производственные испытания
Лабораторные испытания
Осциллографы с цифровым люминофором серии TDS3000C обладают необходимыми техническими характеристиками и при этом имеют доступную цену. Диапазон полос пропускания от 100 до 500 МГц с частотой дискретизации до 5 Гвыб./с для точного отображения сигналов.
Осциллографы с цифровым люминофором предоставляют более широкие возможности для исследования сложных сигналов
Осциллографы серии TDS3000C объединяют в себе скорость непрерывного захвата входного сигнала, равную 3600 осциллограмм/с, и возможность просмотра сигнала в реальном времени с градацией яркости. Благодаря этому теперь можно понять проблему и решить ее.
Высокая скорость непрерывного захвата осциллограммы экономит время за счет быстрого выявления природы неполадок для их последующей локализации с помощью расширенного выбора видов запуска.
Возможность просмотра сигнала в режиме реального времени с градацией яркости позволяет выделять особенности, связанные с историей активности сигнала, упрощая тем самым понимание характеристик захваченных сигналов. В отличие от других сопоставимых осциллографов история сохраняется даже после прекращения регистрации сигнала.
Быстрая отладка устройств и определение характеристик сигналов с использованием технологии дискретизации DRT и интерполяции sin(x)/x
В осциллографах серии TDS3000C уникальная технология цифровой дискретизации сигналов в режиме реального времени (DRT) с интерполяцией sin(x)/x позволяет точно определять характеристики сигналов различных типов одновременно на всех каналах. В отличие от других сопоставимых осциллографов осциллографы серии TDS3000C не изменяют частоту дискретизации при включении дополнительных каналов. Эта технология дискретизации позволяет захватывать кратковременные события, например глитчи и аномалии фронта, которые не регистрируются другими осциллографами такого класса, а интерполяция вида sin(x)/x обеспечивает точную реконструкцию каждой осциллограммы.
Функция настраиваемого запуска по видеосигналам позволяет осциллографу серии TDS3000C выполнять синхронизацию по таким стандартам, как RS-343 (частота развертки 26,2 кГц).
Осциллограф серии TDS3000C обеспечивает существенное увеличение скорости тестирования систем связи. Благодаря QUICKMENU все часто используемые функции тестирования телекоммуникационного оборудования располагаются в одном меню.
Серия TDS3000C с модулем TDS3LIM идеально подходит для производственных испытаний, когда требуется быстро принимать решения типа «годен/не годен».
Функция обнаружения аномалии сигнала WaveAlert оповещает обо всех осциллограммах, отличающихся от «нормального» вида, например о глитче в канале 2.
Простота настройки и использования
При ограниченных сроках выполнения работ необходимо, чтобы работа с осциллографом была интуитивной, с тем чтобы не тратить много времени на обучение и переобучение работе с ним. Осциллографы серии TDS3000C помогут уменьшить время обучения. Простая навигация и специализированные элементы управления на передней панели позволяют быстро перейти в нужное место и тратить меньше времени на обучение и больше на решение основной задачи.
Удобные средства документирования и анализа
Осциллограф серии TDS3000C поставляется с хост-портом USB, что упрощает сохранение и передачу информации об измерениях на компьютер пользователя.
ПО OpenChoice® для связи с ПК позволяет просто переносить снимки экрана и данные осциллограмм в приложения, работающие на ПК, либо непосредственно в программу Microsoft Word или Microsoft Excel.
Помимо OpenChoice, программное обеспечение National Instruments LabVIEW SignalExpress™ Tektronix Edition предоставляет дополнительные возможности, включая расширенный анализ, регистрацию данных, дистанционное управление осциллографом и анализ осциллограмм в реальном времени.
Если вы предпочитаете не использовать компьютер для анализа сигналов, то можно воспользоваться стандартными функциями осциллографов серии TDS3000C, среди которых 25 видов автоматических измерений, математические функции сложения, вычитания, деления и умножения осциллограмм, а также функция быстрого преобразования Фурье (БПФ). В отличие от других сопоставимых осциллографов математические и измерительные функции осциллографов серии TDS3000C позволяют использовать полную длину записи или выделять конкретное событие в зарегистрированных сигналах.
Управление прибором
Используя встроенный порт Ethernet и веб-средство дистанционного управления e*Scope, вы можете управлять осциллографом серии TDS3000C из любого места через Интернет и ПК.
Осциллографы серии TDS3000C имеют компактную конструкцию глубиной всего 149 мм, благодаря чему освобождается дефицитное пространство на рабочем столе. А когда необходимо переместить осциллограф в другую лабораторию, небольшая масса (3,2 кг) значительно упрощает транспортировку.
Технические характеристики осциллографа TDS3000C:
Параметр
TDS3012C
TDS3014C
TDS3032C
TDS3034C
TDS3052C
TDS3054C
Полоса пропускания
100 МГц
100 МГц
300 МГц
300 МГц
500 МГц
500 МГц
Расчетное время нарастания (типичное)
3,5 нс
3,5 нс
1,2 нс
1,2 нс
0,7 нс
0,7 нс
Количество входных каналов
2
4
2
4
2
4
Вход внешнего запуска
Имеется во всех моделях
Частота дискретизации в каждом канале
1,25 Гвыб./с
1,25 Гвыб./с
2,5 Гвыб./с
2,5 Гвыб./с
5 Гвыб./с
5 Гвыб./с
Длина записи
10 тыс. точек
Разрешение по вертикали
9 бит
Чувствительность по вертикали, 1 МОм
От 1 мВ/дел. до 10 В/дел.
Чувствительность по вертикали, 50 Ом
От 1 мВ/дел. до 1 В/дел.
Режим входа
Связь по переменному току, связь по постоянному току, заземление
Входное сопротивление
1 MОм параллельно с емкостью 13 пФ или 50 Ом
Погрешность усиления по постоянному току
±2%
Максимальное входное напряжение, 1 МОм
150 Вср. кв., с пиковыми значениями на уровне ≤400 В
Максимальное входное напряжение, 50 Ом
5 Вср. кв., с пиковыми значениями на уровне ≤30 В
Диапазон положений
±5 делений
Ограничение полосы пропускания
20 МГц
20 МГц
20 МГц, 150 МГц
20 МГц, 150 МГц
20 МГц, 150 МГц
20 МГц, 150 МГц
Диапазон скорости развертки
От 4 нс до 10 с
От 4 нс до 10 с
От 2 нс до 10 с
От 2 нс до 10 с
От 1 нс до 10 с
От 1 нс до 10 с
Погрешность развертки
±20 имп./мин. на любой временной интервал 1 мс
Интерфейсы ввода-вывода
Порт Ethernet
Разъем RJ-45, поддерживает 10Base-T LAN
Порт USB
Хост-порт USB 2.0 на передней панели
Поддерживает флэш-накопитель USB
Порт GPIB
Полноценные режимы приема и передачи, настройка и измерения
(Входит в состав опционального коммуникационного модуля TDS3GV)
Порт RS-232-C
Штекер DB-9, полноценные режимы приема и передачи; управление всеми режимами, настройками и измерениями
Скорость передачи до 38 400 бод
(Входит в состав опционального коммуникационного модуля TDS3GV)
Видеопорт VGA
Разъем DB-15, выход монитора для непосредственного отображения на больших VGA-мониторах
(Входит в состав опционального коммуникационного модуля TDS3GV)
Вход внешнего запуска
Разъем BNC, входное сопротивление >1 MОм параллельно с емкостью 17 пФ; максимальное входное напряжение 150 Вср. кв.
Режимы сбора данных
Режим
Описание
Осциллограф с цифровым люминофором
Регистрация и отображение сложных осциллограмм, случайных событий и трудно регистрируемых особенностей сигналов. Осциллографы с цифровым люминофором могут в реальном времени предоставлять информацию о сигнале в 3 измерениях: амплитуды, времени и зависимости амплитуды от времени.
Обнаружение пиков
Захват высокочастотных и случайных выбросов. Регистрируются кратковременные выбросы длительностью от 1 нс (типичное значение) с использованием аппаратных средств для сбора данных при всех значениях скорости развертки.
WaveAlert®
Отслеживание входящих сигналов на всех каналах и уведомление пользователя о любой осциллограмме, отличающейся от обычной.
Выборка
Только выборка данных
Усреднение
Усредненная осциллограмма; возможность выбора в диапазоне от 2 до 512
Огибающая
Максимальное и минимальное значения, зарегистрированные за один или несколько циклов регистрации.
Однократный запуск
Кнопка однократного запуска Single Sequence используется для запуска однократного цикла регистрации данных.
Система запуска
Параметр
Описание
Основные режимы запуска
Автоматический (поддерживает режим прокрутки для развертки 40 мс/дел. и более медленный), нормальный, однократный запуск
Запуск В
Запуск после интервала времени или событий
Диапазон задержек запуска
От 13,2 нс до 50 с
Диапазон запуска после событий
От 1 до 9 999 999 событий
Типы запуска
Запуск
Описание
По фронту
Нормальный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы входа схемы запуска: по переменному току, по постоянному току, подавление шума, ФНЧ, ФВЧ
По видеосигналу
Запуск по всем строкам, по выбранным строкам, по нечетным или четным полям, по всем полям видеосигнала стандартов NTSC, PAL, SECAM
По специальному видеосигналу
Запуск по определенным строкам видеосигнала широковещательного или специального стандарта, а также по аналоговым видеосигналам HDTV (1080i, 1080p, 720p, 480p). Необходим прикладной программный модуль TDS3VID или TDS3SDI.
По длительности импульса
(или по глитчу)
Запуск по положительным или отрицательным импульсам, длительность которых <, >, =, ≠ указанному значению в диапазоне от 39,6 нс до 50 с.
По ранту
Запуск по импульсу, который пересек один порог и, не дойдя до второго порога, снова пересек первый.
По скорости нарастания
Синхронизация по фронтам импульсов, крутизна которых больше или меньше указанной величины. Фронты могут быть положительным, отрицательным или любым.
По логическому выражению
Запуск в случае, если логическое выражение AND (И), OR (ИЛИ), NAND (НЕ-И), NOR (НЕ-ИЛИ) принимает значение «Ложь» или сохраняет значение «Истина» в течение указанного времени.
По состоянию
Любое логическое состояние. Возможность запуска по положительному или отрицательному фронту тактового сигнала. Логические выражения могу использоваться для сочетаний из 2 входных сигналов (не 4).
По коммуникационному сигналу
Обеспечивается запуск по изолированному импульсу, необходимому для выполнения тестирования телекоммуникационного оборудования DS1/DS3 по маске согласно требованиям стандарта ANSI T1.102. Требуется прикладной модуль TDS3TMT.
Переменный
Последовательное использование каждого активного канала в качестве источника запуска.
Измерения параметров осциллограмм
Измерение
Описание
Курсоры
Амплитуда, время
Автоматические измерения
Можно вывести на экран любые четыре измерения для любого сочетания осциллограмм. Или отобразить все результаты измерений с помощью функции снимка измерения. Измерения включают такие параметры, как период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, положительная скважность, отрицательная скважность, положительный выброс, верхний уровень, нижний уровень, максимальное значение, минимальное значение, размах сигнала, амплитуда, среднее значение, циклическое среднее, среднеквадратическое, циклическое среднеквадратическое значение, длительность пакета, задержка, фаза, площадь *1, площадь за период *1.
Статистическая обработка результатов
Среднее значение, минимум, максимум, стандартное отклонение. Требуется прикладной модуль TDS3AAM.
Пороговые значения
Определяемые пользователем пороговые значения для автоматических измерений; можно задавать в процентах или единицах измерения напряжения.
Стробирование
Выделение определенного места измерения в пределах собранных в захваченном сигнале для выполнения его измерения с использованием экрана или курсоров.
*1 Требуется прикладной модуль TDS3AAM
Математическая обработка сигналов
Параметр
Описание
Арифметические операции
Сложение, вычитание, умножение и деление
БПФ
Амплитудный спектр. Выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ. Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса.
Расширенные математические функции *1
Интегрирование, дифференцирование, задание сложных математических выражений, включающих аналоговые осциллограммы, математические функции, скалярные значения, до двух настраиваемых пользователем переменных и результаты параметрических измерений. Например: (Intg (Ch1-Mean(Ch1)) × 1,414 × VAR1).
Примечание. Требуется прикладной модуль TDS3AAM.
*1 Требуется прикладной модуль TDS3AAM
Обработка осциллограмм
Параметр
Описание
Автонастройка
Автоматическая настройка с помощью одной кнопки всех параметров систем запуска, вертикального и горизонтального отклонения для всех каналов с возможностью отмены автонастройки.
Фазовый сдвиг
Можно ввести вручную фазовый сдвиг между каналами на величину 10 нс для более точного измерения временных интервалов и построения расчетных осциллограмм.
Характеристики дисплея
Параметр
Описание
Тип
Жидкокристаллический цветной TFT-дисплей с диагональю 6,5 дюйма (165,1 мм).
Разрешение экрана
640 пикселей по горизонтали x 480 пикселей по вертикали (VGA)
Полная, сетка, перекрестие и кадр. NTSC, PAL, SECAM и вектороскоп (контрольные цветные полосы 100 % и 75 %) при использовании прикладных программных модулей TDS3VID или TDS3SDI.
Формат
YT, XY и трехмерная (XYZ) стробированная область (XY с гашением по оси Z только в 4-канальных приборах)
Источник питания
Параметр
Описание
Сеть переменного тока
Напряжение
От 100 Вср. кв. до 240 Вср. кв. ±10 %
Частота
От 45 до 440 Гц при напряжении от 100 до 120 В
От 45 до 66 Гц при напряжении от 120 до 240 В
Потребляемая мощность
75 Вт (макс.)
Питание от батареи
Требуется модуль TDS3BATC, перезаряжаемая литий-ионная аккумуляторная батарея
Время работы, типичное значение
3 часа
Характеристики окружающей среды и требования безопасности
Параметр
При эксплуатации
При хранении
Температура
От 0 до +50 °C
От -40 до +71 °C
Влажность
При эксплуатации и хранении:
до 95 % относительной влажности при температуре +30 °C или ниже
Рабочая и при хранении:
до 45 % относительной влажности при температуре от 30 до +50 °C
Высота над уровнем моря
До 3000 м
15 000 м
Электромагнитная совместимость
Соответствует требованиям стандарта EN61326 класс A (приложение D), регламентирующего уровень излучаемых и кондуктивных помех и устойчивость к таким помехам; EN6100-3-2 «Гармонические помехи в электросетях переменного тока»; EN6100-3-3 «Изменения напряжения, флуктуации и фликкер-шум»; FCC 47 CFR, раздел 15, подраздел B, класс A; соответствует спецификации Australian EMC.
