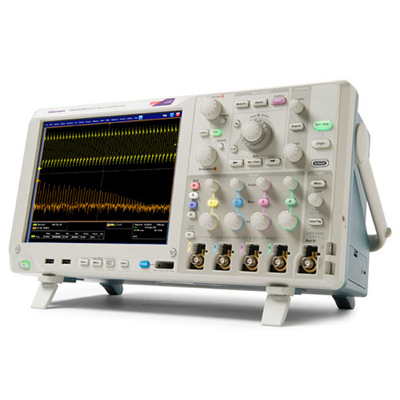

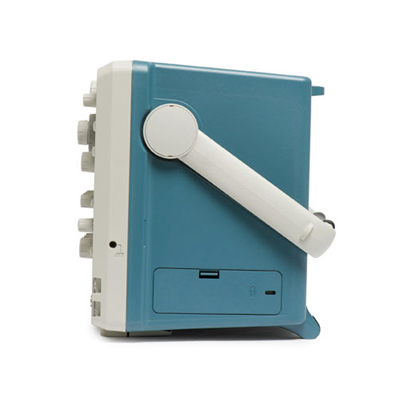

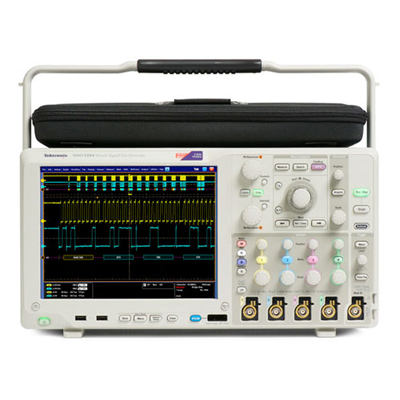

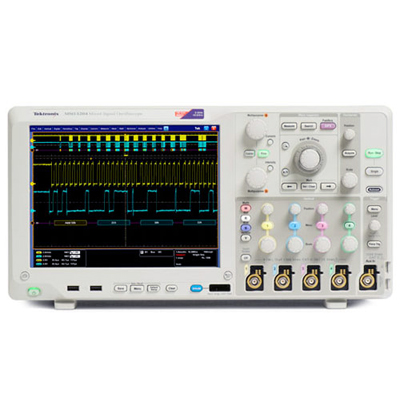

Осциллографы Tektronix серии MSO/DPO5000B отличаются высочайшей точностью регистрации сигнала, полосой пропускания 2 ГГц и частотой выборки 10 Гвыб/с, а также расширенными возможностями анализа и математическими операциями. Возможность запуска на осциллографе программного обеспечения под Windows®.
Модели MSO имеют 16 цифровых согласованных по времени каналов, кроме того, все модели можно оснастить средствами отладки распространенных протоколов последовательной передачи данных для всеобъемлющего анализа системы.
|
Особенности |
Преимущества |
|
Полный набор функций для сбора данных |
Точность регистрации сигнала обеспечивается при полосе пропускания до 2 ГГц, максимальной частоте выборки 10 Гвыб/с и длине записи 250 млн точек. |
|
4 аналоговых и 16 цифровых каналов |
Анализ аналоговых и цифровых сигналов при помощи одного прибора для поиска неисправностей на системном уровне в сложных проектах. |
|
Режим захвата FastAcq® и дисплей с цифровым люминофором |
Быстрое обнаружение сбоев и редких событий с помощью патентованной технологии Tektronix FastAcq. Максимальная скорость захвата более 250 000 осциллограмм/с позволяет быстро обнаружить редкие аномалии. |
|
Расширенная система запуска |
Быстрый захват аномалий сигнала при помощи более чем 350 доступных комбинаций системы запуска, включая время установки и удержания, пакетов последовательных и параллельных шин. Дополнительный визуальный запуск позволяет выполнять графическое определение сигналов запуска. |
|
Органы управления Wave Inspector® |
Простота поиска, установки меток и навигации по записям большой длины при поиске всех случаев до 8 событий одновременно. |
|
Встроенные средства анализа |
Анализ устройств с помощью 53 автоматических измерений, статистики измерений, гистограмм, дополнительных математических операций, определяемых пользователем фильтров и специализированных программных модулей MATLAB и .NET. |
|
Запуск и анализ по сигналам параллельных шин (для серии MSO) |
Быстрая отладка распространенных последовательных шин I2C, SPI, RS-232/422/485/UART, USB2.0, MIL-STD-1553B, CAN, LIN, Ethernet и FlexRay при помощи автоматического запуска, декодирования и поиска. |
|
Декодирование протокола с помощью функций запуска по сигналам последовательных шин и анализа |
Быстрая отладка последовательных шин I2C, SPI, RS-232/422/485/UART, USB2.0, Ethernet, MIL-STD-1553B, CAN, LIN и FlexRay при помощи автоматического запуска, декодирования и поиска. |
|
Пакеты прикладных программ |
Пакет для анализа джиттера и построения глазковых диаграмм в стандартной комплектации и свыше 25 дополнительных опциональных пакетов программ для анализа источников питания, соответствия стандартам последовательной РЧ-передачи данных, памяти и т. д. |
|
Пассивный пробник напряжения с малой емкостью |
Четыре пробника 1 ГГц или 500 МГц с наилучшей в отрасли емкостной нагрузкой < > |
|
Автономный анализ формы сигнала |
Позволяет лучше использовать время и ресурсы; просматривайте и анализируйте данные, зарегистрированные в лаборатории, независимо от аппаратных средств, с помощью TekScope AnywhereTM |
| Модель | Аналоговая полоса пропускания | Частота дискретизации | Длина записи | Каналы |
| DPO5034B | 350 МГц | 5 Гвыб/с | 25–125 млн точек | Аналоговые - 4 |
| DPO5054B | 500 МГц | 5 Гвыб/с | ||
| DPO5104B | 1 ГГц | 5 - 10 Гвыб/с | ||
| DPO5204B | 2 ГГц | 5 - 10 Гвыб/с | ||
| MSO5034B | 350 МГц | 5 Гвыб/с |
Аналоговые - 4 Цифровые - 16 |
|
| MSO5054B | 500 МГц | 5 Гвыб/с | ||
| MSO5104B | 1 ГГц | 5 - 10 Гвыб/с | ||
| MSO5204B | 2 ГГц | 5 - 10 Гвыб/с |
|
