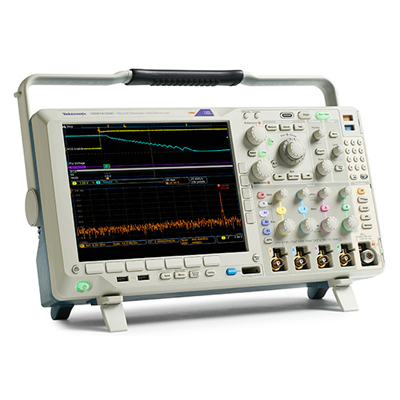

Комбинированный осциллограф MDO4000C включает в себя до шести встроенных приборов, каждый с исключительной производительностью для решения сложных задач. Каждый осциллограф MDO4000C оборудован мощными средствами синхронизации, поиска и анализа. Эти осциллографы единственные предлагают анализ синхронизированного аналогового, цифрового и радиочастотного сигнала одновременно — идеальное решение для беспроводной связи в IoT и борьбы с ЭМП.

MDO4000C поддерживает все возможности настройки и модернизации.

Предлагается комплексный план защиты, предохраняющий ваши инвестиции даже от случайных повреждений.

Сферы применения:

• Разработка встраиваемых систем

Быстрое обнаружение и решение проблем системного уровня при отладке встраиваемых систем со смешанными сигналами, в которых используются распространённые последовательные шины и беспроводные интерфейсы

• Разработка источников питания

Достоверные и воспроизводимые измерения напряжения, тока и мощности, а также автоматические измерения качества питающих напряжений, коммутационных потерь, гармонических составляющих, пульсаций, модуляции и области безопасной работы с широким выбором пробников в рамках приемлемого по цене решения

• Обнаружение ЭМ помех

Быстрое обнаружение источника электромагнитных помех во встраиваемой системе за счет анализа сигналов во временной области. Наглядное представление излучаемых ЭМ помех системы в режиме реального времени

• Исследование сигналов беспроводных сетей

Осциллограф серии MDO4000C позволяет исследовать сигналы всей системы – аналоговые, цифровые и РЧ, – а также временные соотношения между ними. Это обеспечивает глубокое понимание поведения различных систем беспроводной связи – Bluetooth, 802.11 WiFi, ZigBee и других. При одном захвате в ультраширокой полосе частот можно оценивать взаимодействия между сигналами нескольких беспроводных технологий или просматривать весь диапазон частот современного широкополосного стандарта, такого как 802.11/ad

• Обучение
• Производственные испытания и диагностика

Объединение функций нескольких приборов в одном корпусе снижает расходы на производственное тестирование и диагностику

Осциллограф серии MDO4000C – это осциллограф высокого класса с разнообразными функциями для ускорения каждого этапа отладки – от быстрого обнаружения и захвата аномалий до поиска в записи осциллограммы интересующих событий, анализа характеристик этих событий и поведения исследуемого устройства.

Технология цифрового люминофора с режимом захвата FastAcq позволяет быстро оценить истинные процессы, происходящие в исследуемом устройстве.

Большая скорость захвата – более 340 000 осциллограмм в секунду – обеспечит высокую вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: рантов, глитчей, нарушений синхронизации и многих других.

Градация яркости для индикации частоты появления редких переходов относительно среднестатистических характеристик сигналов позволяет улучшить отображение редких событий. В режиме захвата FastAcq для отображения осциллограмм применяются четыре цветовые палитры.

• Температурная палитра использует цветовое кодирование для индикации часто появляющихся событий с помощью теплых цветов (красный и желтый) и редко появляющихся событий – с помощью холодных цветов (синий и зеленый)
• Спектральная палитра использует цветовое кодирование для индикации часто появляющихся событий с помощью холодных цветов, например синего цвета, и редко появляющихся событий – с помощью теплых цветов, например красного цвета
• Нормальная палитра использует стандартный цвет канала (например, желтый для первого канала) с градацией яркости для индикации частоты появления событий, причем более высокая яркость соответствует часто появляющимся событиям
• Инвертированная палитра использует стандартный цвет канала с градацией яркости для индикации частоты появления событий, причем более высокая яркость соответствует редко появляющимся событиям

В осциллографе серии MDO4000C предусмотрено более 125 комбинаций запуска, обеспечивающих полный набор вариантов для ускорения поиска интересующего события. Запуск может осуществляться по ранту, логической комбинации, длительности импульса/глитча, нарушению времени установки и времени удержания, последовательным пакетам и данным параллельной шины.

С помощью панели управления Wave Inspector®, представляющей лучшее в отрасли средство навигации и автоматического поиска, интересующие события можно находить за считанные секунды.

Специальная сдвоенная поворотная ручка на передней панели позволяет интуитивно управлять масштабированием и панорамированием. Внутренняя ручка управляет коэффициентом увеличения (или масштабированием); при ее повороте по часовой стрелке выполняется растяжение сигнала с постепенным переходом к более высоким коэффициентам увеличения, а при повороте против часовой стрелки коэффициент увеличения постепенно уменьшается до отключения масштабирования. Вам больше не придется открывать несколько меню для настройки масштаба изображения. Внешняя ручка перемещает окно обзора по сигналу, позволяя быстро достичь нужного фрагмента осциллограммы.

Пользовательские метки

Нажмите кнопку Set Mark (Установить метку) на передней панели, чтобы отметить одно или несколько мест на осциллограмме. Для быстрой навигации между метками достаточно нажать кнопки Previous (Назад) (←) и Next (Вперед) (→) на передней панели.

SearchMarks

Кнопка Search (Поиск) позволяет автоматически просматривать длинные захваченные фрагменты и выполнять поиск определенных пользователем событий. Все появления заданного события помечаются поисковыми метками, между которыми можно перемещаться с помощью кнопок передней панели Previous (Назад) (←) и Next (Вперед) (→). Возможен поиск фронтов, импульсов/глитчей определенной длительности, заданного времени ожидания, рантов, логических комбинаций, времени установки и удержания, переднего/заднего фронта определенной длительности, данных параллельных шин и содержимого пакетов шин I2C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, CAN, LIN, FlexRay, MIL-STD-1553 и I2S/LJ/RJ/TDM и пакета аудиоданных. События, найденные при автоматическом поиске, отображаются в виде таблицы событий с метками поиска. Каждое событие снабжено меткой времени для облегчения измерений временных интервалов между событиями.

Осциллограф предлагает всеобъемлющий набор встроенных средств анализа, включая привязанные к сигналу и экрану курсоры, автоматические измерения, расширенный набор математических функций, в том числе редактор уравнений, построение гистограмм, быстрое преобразование Фурье и диаграммы трендов для визуального определения изменений результатов со временем.

Гистограммы сигнала дают визуальное представление об изменении сигналов во времени. Горизонтальные гистограммы сигнала полезны для анализа джиттера и его распределения в синхросигнале. Вертикальные гистограммы используются для анализа шума в сигнале и его спектрального распределения.

На основе измерений, полученных с помощью гистограмм, получают аналитическую информацию о распределении гистограммы сигнала, позволяющую точно определять ширину распределения, среднеквадратическое отклонение, среднее значение и другие значения.

Проектирование и разработка видеоустройств (опция)

Высокая скорость захвата осциллографов серии MSO/DPO4000С в сочетании с градациями яркости сигнала предоставляет информативное изображение и в то же время позволяет разглядеть значительно больше деталей и воспользоваться всеми преимуществами цифровых осциллографов.

Такие стандартные функции, как разметка шкалы в IRE и мB, выравнивание по полям, полярность видеосигнала и автонастройка, достаточно интеллектуальная для обнаружения видеосигналов, превращают осциллографы в самые простые в обращении приборы для видеоприложений. А благодаря широкой полосе пропускания и четырем аналоговым входам такие осциллографы обладают достаточными характеристиками для работы с любыми аналоговыми и цифровыми видеосигналами.

Видеофункции осциллографов расширяются с помощью опционального модуля видеообработки, располагающего наиболее полным в отрасли набором функций запуска по сигналам HDTV и специальным (нестандартным) видеосигналам, а также режима просмотра видеоизображений для видеосигналов стандарта NTSC или PAL.

Анализ источников питания (опция)

Постоянно растущие требования к увеличению времени работы от батарей и поиск более экологичных решений с меньшим энергопотреблением заставляют разработчиков источников питания измерять и минимизировать коммутационные потери. Кроме того, для удовлетворения требований международных и национальных стандартов на системы питания, необходимо измерять мощность источников питания, чистоту выходного спектра и уровень гармоник в цепях питания. Традиционно сложилось так, что измерение этих и многих других параметров с помощью осциллографа отнимало много времени и представляло собой кропотливый ручной процесс. Дополнительные средства анализа источников питания, предлагаемые осциллографами серии MSO/DPO4000C, существенно упрощают эти операции, позволяя быстро и точно измерять качество источников питания, коммутационные потери, уровень гармоник, область безопасной работы (ОБР), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt). Благодаря полной интеграции в схему осциллографа, средства анализа источников питания позволяют одним нажатием кнопки выполнять автоматические, воспроизводимые измерения, причем без внешнего компьютера и сложных программных настроек.

Тестирование по предельным значениям и маске (опция)

Распространенной задачей в процессе разработки систем является контроль параметров определенных сигналов в этой системе.

Один из методов, известный как тестирование по предельным значениям, заключается в сравнении исследуемого сигнала с эталоном этого сигнала с определенными пользователем вертикальными и горизонтальными допусками.

Другой распространенный метод, известный как тестирование по маске, основан на сравнении исследуемого сигнала с шаблоном и выявлении мест несовпадений.

Осциллографы серии MDO4000C поддерживают оба метода, что полезно для долговременного мониторинга сигналов, измерения характеристик сигналов в процессе разработки и для тестирования устройств на производственных линиях. Поддерживается тестирование на соответствие множеству коммуникационных и компьютерных стандартов. Кроме того, пользователь может создавать собственные маски и использовать их для контроля сигналов. Для задания теста в соответствии со специальными требованиями необходимо указать его длительность в единицах времени или в числе осциллограмм, определить порог сравнения, который должен быть превышен для признания теста неудачным, указать число попаданий в маску со статистической информацией и определить действия, которые надо выполнить при выходе за пределы, неудачном тестировании и по завершении теста.

Анализатор спектра (опция)

Быстрый и точный анализ спектра При использовании только радиочастотного входа дисплей осциллографа серии MDO4000C переходит в режим полноэкранного отображения частотной области. Все основные параметры спектра, такие как центральная частота, полоса обзора, опорный уровень и полоса разрешения, настраиваются легко и быстро с помощью специальных кнопок меню на передней панели и клавиатуры.

Удобные интеллектуальные маркеры

Автоматическая расстановка маркеров на пиках и отображения значений частоты и амплитуды для каждого пика. Критерии поиска пиков могут настраиваться пользователем.

Маркер, обозначающий самый высокий пик, называется опорным (контрольным) маркером и выделяется красным цветом. Отображаемые возле маркеров параметры пика могут выводиться либо в виде абсолютных значений (режим «Absolute»), либо в виде относительных (режим «Delta»). В режиме «Delta» отображаются значения частоты и амплитуды пика относительно опорного маркера.

Для измерения непиковых участков спектра можно воспользоваться двумя ручными маркерами.

Спектрограмма

Осциллографы серии MDO4000C с опцией SA3 или SA6 позволяют отображать спектры в виде спектрограмм, которые являются идеальным средством для отслеживания медленно изменяющихся событий в РЧ сигналах. По оси X откладываются значения частоты (как на обычном графике представления спектра), по оси Y – время, а цветом обозначается амплитуда.

Слои спектрограммы формируются следующим образом. Берётся один захваченный спектр и «ставится на ребро», чтобы создать ряд высотой в один пиксель. Каждому пикселю ряда присваивается значение цвета, которое зависит от величины амплитуды каждой частотной составляющей спектра. Холодные цвета (синий, зелёный) соответствуют малым значениям амплитуды, а тёплые (жёлтый, красный) – более высоким. При каждом следующем захвате в нижней части спектрограммы появляется новый слой, а предшествующие слои сдвигаются на один ряд вверх. После прекращения сбора данных пользователь может прокрутить всю спектрограмму в обратном направлении и посмотреть любой отдельный спектр.

Сверхширокая полоса захвата

Ширина спектра, захватываемого за один цикл сбора данных, называется полосой захвата.

Чтобы соответствовать требованиям современных РЧ приложений по полосе частот, осциллографы серии MDO4000С обеспечивают полосу захвата ≥1 ГГц. При установке значения полосы обзора 1 ГГц и менее сканирование всего диапазона не требуется. Спектр генерируется из данных, полученных за один захват, поэтому вы гарантированно увидите все события, которые искали в частотной области. Поскольку встроенный анализатор спектра имеет специальный РЧ вход, он обладает равномерной АЧХ в полосе до 3 ГГц или до 6 ГГц, что выгодно отличает его от осциллографов с БПФ, в которых наблюдается спад АЧХ до 3 дБ вблизи верхней границы полосы пропускания входного канала.

Трассы спектра

Приборы серии MDO4000C обеспечивают четыре режима отображения спектра (типа трасс) сигналов с входа анализатора спектра: нормальный, усреднение, удержание максимума, удержание минимума.

Метод детектирования может быть установлен независимо для каждого типа трассы. Кроме того, можно оставить осциллограф работать в режиме «Auto», который используется по умолчанию и позволяет автоматически устанавливать тип детектирования, оптимальный для текущей конфигурации. Доступны следующие типы детекторов: положительный пик, отрицательный пик, усреднение, выборка.

Режим запуска: ждущий или автоматический

Когда представления сигнала во временной и частотной областях отображаются на экране одновременно, захват спектра всегда осуществляется с запуском по системному событию, при этом спектр коррелирован по времени с отображаемыми осциллограммами во временной области. Однако если на экране отображается представление только в частотной области, анализатор спектра может быть настроен на автоматический запуск. Этот режим полезен при непрерывных измерениях в частотной области, не связанных с событиями во временной области.

Расширенные возможности запуска по сигналам аналоговых, цифровых и РЧ каналов

Для работы с быстро изменяющимися во времени сигналами, свойственными современным РЧ приложениям, осциллографы серии MDO4000C оснащены системой запуска, которая полностью интегрирована с РЧ, аналоговыми и цифровыми каналами. Это означает, что одно событие запуска позволяет согласовать сбор данных сразу по всем каналам, в результате чего можно захватить спектр именно в тот момент времени, в который произошло интересующее событие во временной области. Приборы оснащены полным набором режимов запуска во временной области, включая запуск по фронту, последовательности, длительности импульса, времени ожидания, вырожденным импульсам (рантам), логическим состояниям, нарушению времени установки/удержания, времени нарастания/спада, видеосигналу, а также различными типами запуска по пакетам последовательных и параллельных шин. Кроме того, можно настроить запуск по уровню мощности на входе анализатора спектра.

Дополнительный модуль MDO4TRIG обеспечивает расширенные возможности запуска по РЧ сигналам. Этот модуль позволяет использовать уровень мощности на входе анализатора спектра в качестве источника для различных типов запуска: по последовательности, длительности импульса, времени ожидания, вырожденным импульсам (рантам) и логическим состояниям.

Осциллографы серии MDO4000C выполняют три вида автоматических РЧ измерений: измерение мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и ширины занимаемой полосы частот.

При активации какого-либо из этих режимов измерения осциллограф автоматически включает режим отображения спектра и метод детектирования «Усреднение» («Average») для оптимизации результатов измерений.

Обнаружение ЭМ помех

Прибор MDO4000C, объединяющий в себе осциллограф, логический анализатор и анализатор спектра, является идеальным инструментом для выявления проблем электромагнитной совместимости при разработке современных устройств. Многие проблемы, связанные с ЭМП и возникающие в генераторах тактовой частоты, источниках питания и каналах последовательной передачи данных, выявляются в результате анализа во временной области. Обеспечивая коррелированное по времени отображение аналоговых, цифровых и РЧ сигналов, MDO4000C является единственным прибором, который может установить связь между событиями во временной и частотной областях.

Снятие РЧ сигналов для измерения спектра

Подача сигнала на вход анализаторов спектра обычно осуществляется по кабельной линии или через антенну. Применение дополнительного адаптера TPA-N-VPI в осциллографах серии MDO4000C позволяет использовать любой активный пробник TekVPI с входным сопротивлением 50 Ом. Это обеспечивает дополнительную гибкость при поиске источников помех и облегчает анализ спектра благодаря возможности быстрой подачи на РЧ вход необходимого сигнала. Для исследования сигналов малой амплитуды используется дополнительный предусилитель TPA-N-PRE, который обеспечивает номинальный коэффициент усиления 12 дБ в полосе частот от 9 кГц до 6 ГГц.

Визуализация РЧ сигнала

• Амплитуда – зависимость мгновенных значений амплитуды подаваемого на вход анализатора спектра сигнала от времени
• Частота – зависимость от времени мгновенных значений частоты РЧ сигнала относительно центральной частоты
• Фаза – зависимость от времени мгновенных значений фазы РЧ сигнала относительно центральной частоты

Расширенный анализ РЧ сигналов

При совместной работе с ПО SignalVu-PC и опцией Live Link осциллографы серии MDO4000C становятся векторным анализатором сигналов с полосой захвата до 1 ГГц.

ПО векторного анализа SignalVu-PC позволяет ускорить анализ, отображая все изменения широкополосных сигналов во времени при проведении аттестационных испытаний устройств беспроводной связи WLAN, широкополосных РЛС, высокоскоростных систем спутниковой связи или систем со скачкообразной перестройкой частоты. Среди доступных опций анализа – анализ качества сигналов Wi-Fi (IEEE 802.11 a/b/g/j/n/p/ac), тестирование передатчика Bluetooth на соответствие стандарту, анализ импульсных сигналов, измерения параметров аудиосигналов, анализ аналоговой модуляции АМ/ЧМ/ФМ, общий анализ цифровой модуляции и многое другое.

Глубокий анализ аналоговых, цифровых и РЧ сигналов с корреляцией по времени

Бесспорным преимуществом приборов является их способность соотносить события в частотной области с вызывающими их причинами во временной области.

Если в осциллографе задействованы одновременно радиочастотный и любой из аналоговых или цифровых каналов, дисплей прибора делится на две части. Верхняя часть служит для традиционного представления сигналов во временной области. В нижней части отображается сигнал с РЧ входа в частотной области. Особо подчеркнём, что представление сигнала в частотной области является не обычным быстрым преобразованием Фурье (БПФ) сигналов с аналоговых или цифровых каналов прибора, а полноценным спектром сигнала, полученного с РЧ входа.

Осциллографы серии MDO4000C имеют независимую систему захвата по РЧ входу, которая коррелирована по времени с системами захвата аналоговых и цифровых каналов. Это позволяет оптимально настраивать представления в каждой области, обеспечивая полную корреляцию по времени при просмотре всех аналоговых, цифровых и РЧ сигналов.

Спектр, отображаемый в частотной области, соответствует периоду времени, обозначенному короткой оранжевой полосой, которая расположена во временной области и называется "временем спектра" (Spectrum Time, ST). Осциллограф серии MDO4000C позволяет перемещать индикатор ST по захваченному сигналу, чтобы исследовать изменение спектра РЧ сигнала во времени. Следует отметить, что использование ST возможно как на «живом», так и на сохранённом сигнале.

Генератор сигналов произвольной формы и стандартных функций (опция)

Осциллограф серии MDO4000C содержит опциональный встроенный генератор сигналов произвольной формы и стандартных функций (опция MDO4AFG), идеальный для имитации сигналов датчиков в процессе отладки или для добавления шума к полезным сигналам при моделировании неблагоприятных условий.

Логический анализатор (опция)

Логический анализатор (опция MDO4MSO) предоставляет 16 цифровых каналов, интегрированных в интерфейс пользователя осциллографа. Это упрощает работу и облегчает решение проблем при работе с сигналами в разных областях.

Цветовое кодирование осциллограмм

Осциллографы поддерживают цветовое кодирование логических уровней цифровых сигналов, выделяя единицы зеленым цветом, а нули – синим. Цветовое кодирование также используется в мониторе цифровых каналов. Монитор отображает уровень сигнала (высокий или низкий) или неустановившееся состояние сигнала, что позволяет определять активность канала не загромождая экран развёртками сигналов.

Встроенная схема обнаружения многократных переходов окрашивает фронт сигнала белым цветом при наличии в этой точке множества переходов. Белые фронты указывают на то, что при растяжении сигнала или захвате его с более высокой частотой дискретизации можно получить дополнительную информацию. В большинстве случаев растяжение позволяет увидеть импульсы, незаметные при прежних настройках развертки. Если белые фронты сохраняются и после максимального растяжения, то повышение частоты дискретизации при следующем захвате позволит выявить высокочастотную информацию, недоступную при предыдущих настройках.

Из нескольких цифровых каналов можно сформировать группу и ввести с USB клавиатуры метки для каждого канала.

Режим быстрого захвата MagniVu®

Осциллографы предлагают режим захвата со сверхвысоким разрешением по времени, получивший название MagniVu, который позволяет записывать в память прибора 10 000 точек со скоростью до 16,5 Гвыб./с (разрешение 60,6 пс).

Обе осциллограммы – основная и MagniVu – захватываются при каждом запуске, при этом можно переключаться между ними и выводить их на экран в режиме остановленной или живой развертки. MagniVu обладает значительно лучшим разрешением по времени, чем другие системы захвата аналогичных моделей осциллографов других производителей, обеспечивая уверенность при выполнении точных измерений временных соотношений цифровых сигналов.

Пробник P6616 MSO

Этот уникальный пробник имеет два пода по восемь каналов. Каждый из восьми сигнальных кабелей пода снабжен наконечником с возможностью подключения вывода заземления, что упрощает подключение к тестируемому устройству. Для быстрой идентификации первый кабель каждого пода окрашен в голубой цвет. В качестве общего контакта «земли» используется плоский штыревой контакт, широко применяемый в тестовых оснастках. Для подключения к группам штыревых контактов на плате тестируемого устройства на наконечники пробника P6616 нужно установить адаптеры, удлиняющие «земляной» контакт. P6616 обладает превосходными электрическими характеристиками – его входная емкость составляет всего 3 пФ, входное сопротивление 100 кОм, частота регистрируемых цифровых сигналов превышает 500 МГц, а длительность импульсов – порядка 1 нс.

Запуск по сигналам последовательных шин и их анализ (опция)

Средства автоматического запуска, декодирования и поиска событий и условий в сигналах, передаваемых по последовательной шине, предоставляют надежный набор средств отладки последовательных шин. Вы можете оценить дополнительные возможности анализа и запуска по сигналам последовательных шин.

Запуск по сигналам последовательных шин

В осциллографах серии MDO4000С поддерживается запуск по содержимому пакета, например, по началу, по конкретным адресам или данным, по уникальным идентификаторам и т. п., таких популярных последовательных интерфейсов как I2C, SPI, USB 2.0, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/ UART, MIL-STD-1553 и I2S/LJ/RJ/TDM.

Представление шины

Высокоуровневое комбинированное представление отдельных составляющих сигнала шины (тактовой частоты, данных, выбора кристалла и т. п.) упрощает поиск начала и конца пакетов и идентификацию их компонентов, таких как адрес, данные, идентификатор, контрольная сумма и т. п.

Декодирование сигналов шин

Устали от постоянного поиска тактовых частот, нулей и единиц? Надоело объединять биты в байты и вычислять шестнадцатеричные значения? Так поручите эту работу осциллографу! После того как вы определите шину, осциллографы серии MSO/DPO4000C будут декодировать каждый пакет на этой шине и отображать его значение в шестнадцатеричном, двоичном, десятичном (только USB, Ethernet, MIL-STD-1553, LIN и FlexRay), десятичном со знаком (только I 2S/LJ/ RJ/TDM) или ASCII (только USB, Ethernet и RS-232/422/485/UART) формате.

Стандарты последовательных шин, поддерживаемые осциллографом MDO4000C

Осциллограф позволяет автоматически просматривать захваченные данные и выполнять поиск по указанным критериям, в том числе и по содержимому пакетов последовательных данных. Каждое обнаруженное событие снабжается меткой. Для быстрой навигации между метками достаточно нажать кнопки Previous (Назад) (←) и Next (Вперед) (→) на передней панели.

Цифровой вольтметр и частотомер

Осциллограф MDO4000C содержит встроенные 4-разрядный цифровой вольтметр и 5-разрядный частотомер. Сигнал с любого аналогового входа осциллографа может быть подан на вольтметр без переключения пробников. Результаты измерения динамически отображаются на дисплее в цифровой и графической форме. На дисплее также отображаются минимальное, максимальное и среднее измеренные значения и диапазон значений, измеренных в течение предыдущего 5-секундного интервала. Цифровой вольтметр и частотомер имеются во всех моделях серии MDO4000C и активируются при регистрации прибора.

Платформа осциллографов серии MDO4000C

Осциллографы серии MDO4000C оборудованы большим ярким 10,4-дюймовым (264 мм) цветным дисплеем (XGA) со светодиодной подсветкой, позволяющим рассмотреть мельчайшие подробности сигнала.

Интерфейсы

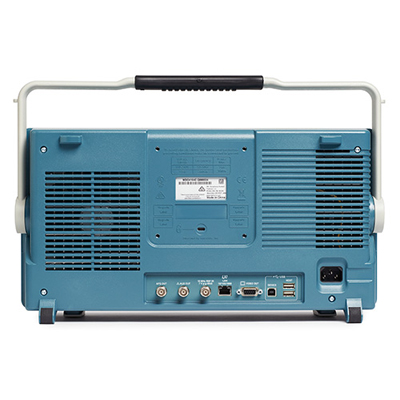

Осциллограф MDO4000C имеет несколько портов, которые могут быть использованы для соединения прибора с сетью, непосредственно с компьютером или другим контрольно-измерительным оборудованием.

• Два хост-порта USB 2.0 на передней панели и два хост-порта USB на задней панели позволяют легко передавать снимки экрана, настройки прибора и данные сигнала на съемный накопитель USB. Клавиатура USB может быть подсоединена к хост-порту USB и использована для ввода данных.
• Порт USB 2.0 на задней панели используется для дистанционного управления осциллографом от компьютера или для непосредственной печати результатов измерений с помощью принтера, совместимого с технологией PictBridge®.
• Стандартный порт 10/100/1000BASE-T Ethernet на задней панели прибора позволяет легко подсоединяться к локальной сети, обеспечивает возможность печати с помощью сетевого принтера и печати сообщений электронной почты, а также совместимость с LXI Core 2011. Возможность монтирования сетевых дисков упрощает сохранение копий экрана, конфигурационных файлов и результатов измерений.
• Выходной видеопорт на задней панели прибора позволяет выводить изображения на внешний монитор или проектор.

Интерфейсы передачи данных и дистанционного управления прибором

Для экспорта данных и результатов измерений достаточно подключить осциллограф к компьютеру кабелем USB. Всё необходимое программное обеспечение – OpenChoice® Desktop и панели инструментов Microsoft Excel и Word – входят в стандартный комплект поставки и обеспечивают быстрое и простое взаимодействие с ПК, работающим под управлением Windows.

Для упрощения работы можно использовать входящее в комплект поставки ПО OpenChoice Desktop, которое обеспечивает взаимодействие осциллографа с компьютером через порт USB или LAN для передачи настроек, осциллограмм и снимков экрана.

Встроенное ПО e*Scope® позволяет легко управлять осциллографом по сети через стандартный обозреватель интернета. Просто введите IP адрес или сетевое имя осциллографа, и в обозревателе откроется страница управления. Передайте и сохраните настройки, осциллограммы, измерения и снимки экрана или оперативно измените настройки осциллографа непосредственно на странице управления.

Пробники

В стандартный комплект осциллографа серии MDO4000C входят пассивные пробники напряжения с интерфейсом TekVPI.

Стандартные пассивные пробники напряжения. В комплект поставки осциллографа серии MDO4000C входят пассивные пробники напряжения с минимальной в отрасли входной емкостью, не превышающей 3,9 пФ. Включенные в комплект поставки пробники серии TPP практически не оказывают влияния на исследуемые устройства и с высокой точностью подают на осциллограф сигналы для захвата и анализа. Поскольку полоса пробника равна полосе пропускания осциллографа или превышает ее, вы можете видеть все высокочастотные составляющие сигнала, что очень важно при отладке высокоскоростных устройств.

Кроме того, пробники серии TPP с малым ослаблением (2Х) позволяют измерять низкие напряжения. В отличие от других пробников с малым ослаблением, пробник TPP0502 имеет широкую полосу пропускания (500 МГц) и низкую входную емкость (12,7 пФ).

Технические характеристики осциллографа MDO4000C:

Система вертикального отклонения аналоговых каналов

Аппаратное ограничение полосы пропускания

Для моделей с полосой пропускания ≥350 МГц

20 МГц или 250 МГц

Для моделей с полосой пропускания 200 МГц

20 МГц

Режимы входа

Связь по перем. току, пост. току

Входное сопротивление

1 МОм ±1% (13 пФ), 50 Ом ±1%

Чувствительность по вертикали

1 МОм

от 1 мВ/дел. до 10 В/дел.

50 Ом

от 1 мВ/дел. до 1 В/дел.

Разрешение по вертикали

8 бит (11 бит в режиме высокого разрешения)

Максимальное входное напряжение

1 МОм

300 В ср. кв. (КАТ II) с пиковыми значениями ≤ ±425 В

50 Ом

5 Вср. кв. с пиковыми значениями ≤ ±20 В

Погрешность усиления постоянного напряжения

±1,5 %, с ухудшением на 0,1 %/°C при температуре выше 30 °C

±3,0 % при переменном коэффициенте усиления, увеличивается на 0,10 %/°C при температуре выше 30 °C

Погрешность смещения

±(0,005 * |смещение - положение| + отклонение пост. напряжения)

Отклонение пост. напряжения

0,1 дел. для пост. напряжения при входном сопротивлении осциллографа 50 Ом (с оконечной нагрузкой 50 Ом по входу BNC)

Развязка между каналами (тип.)

Для двух любых каналов с одинаковой чувствительностью по вертикали – ≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц до верхней границы полосы пропускания

Случайный шум

Настройка вертикальной шкалы	50 Ом, ср. кв. значение
	MDO4104C (все конфигурации)	MDO40x4C (с опцией SA3 или SA6)	MDO40x4C (без опции SA3 или SA6)
1 мВ/дел	0.093 мВ	0.084 мВ	0.163 мВ
100  мВ/дел	3.31 мВ	2.37 мВ	2.01 мВ
1  В/дел	24.27 мВ	20.62 мВ	20.51 мВ

Диапазон смещения

Чувствительность по вертикали (В/дел.)	Диапазон смещения
	Входное сопротивление 1 МОм	Входное сопротивление 50 Ом
от 1 мВ/дел. до 50 мВ/дел.	±1 В	±1 В
от 50,5 мВ/дел. до 99,5 мВ/дел.	±0,5 В	±0,5 В
от 100 мВ/дел. до 500 мВ/дел.	±10 В	±10 В
от 505 мВ/дел. до 995 мВ/дел.	±5 В	±5 В
от 1 В/дел. до 10 В/дел.	±100 В	±5 В
от 5,05 В/дел. до 10 В/дел.	±50 В	–

Система горизонтального отклонения аналоговых каналов

Диапазон скорости развертки

Модели с полосой пропускания 1 ГГц (без опции SA3 или SA6) и модели с полосой пропускания 1 ГГц (с опцией SA3 или SA6 и 2 включенным и каналами)

от 400 пс до 1000 с

Модели с полосой пропускания ≤ 500 МГц и модели с полосой пропускания 1 ГГц (с опцией SA3 или SA6 и 4 включенными каналами)

от 1 нс до 1000 с

Максимальная продолжительность захвата при максимальной частоте дискретизации (все каналы/половина каналов)

Модели с полосой пропускания 1 ГГц (без опции SA3 или SA6) и модели с полосой пропускания 1 ГГц (с опцией SA3 или SA6 и 2 включенными каналами)

8/4 мс

Модели с полосой пропускания ≤ 500 МГц и модели с полосой пропускания 1 ГГц (с опцией SA3 или SA6 и 4 включенными каналами)

8/8 мс

Диапазон задержки развертки

от -10 дел. до 5000 с

Диапазон компенсации сдвига фаз между каналами

±125 нс

Погрешность генератора развертки

±5 х 10-6 в любом интервале ≥1 мс

Система запуска

Режимы запуска

Автоматический, ждущий и однократный

Режим входа запуска

Связь по постоянному току, по переменному току, ФНЧ (подавление частоты >50 кГц), ФВЧ (подавление частоты <50 кГц), >

Диапазон задержки запуска

от 20 нс до 8 с

Чувствительность запуска

Внутренний запуск, связь по пост. току

от 1 мВ/дел. до 4,98 мВ/дел.

1,8 дел.

от 5 мВ/дел. до 9,98 мВ/дел.

0,6 дел.

от 10 мВ/дел. до 19,98 мВ/дел.

1,2 дел.

≤20 мВ/дел.

0,5 дел.

Диапазоны уровней запуска

Любой входной канал

±8 делений от центра экрана, ±8 делений от 0 В, если выбран вход с ФНЧ

Сеть питания

Фиксированный уровень, приблизительно 50 % от напряжения сети

Индикация частоты сигнала запуска

Шестиразрядный частотомер для сигнала запуска.

Типы запуска

По перепаду

По положительному, отрицательному или любому перепаду сигнала в любом канале. Возможна связь по постоянному току, переменному току, ФНЧ, ФВЧ и подавление шума.

По последовательности (B-триггер)

Задержка запуска по времени: от 8 нс до 8 с. Или задержка запуска по событиям: от 1 до 4 000 000 событий. Задержка запуска по событиям отсутствует при выборе любого перепада (“Either”).

По длительности импульса

Запуск по положительным или отрицательным импульсам, длительность которых >, <, >

По времени ожидания

Запуск, если в течение указанного периода времени (от 4 нс до 8 с) не обнаружено ни одного события изменения уровня.

По ранту

Запуск по импульсу, который пересёк один порог, но не пересёк второй порог перед повторным пересечением первого.

По логическому выражению

Запуск в том случае, если некоторое логическое выражение состояния каналов принимает значение «Ложь» или сохраняет значение «Истина» в течение указанного времени. Любой из входов можно использовать в качестве источника тактового сигнала, по перепаду которого проверяется логическое выражение. Логические значения (И, ИЛИ, И-НЕ, ИЛИ-НЕ), указанные для всех входных каналов, определяются как Высокое, Низкое или Безразлично.

По времени установки и удержания

Запуск по нарушениям времени установки и времени удержания между сигналом тактовой частоты и появлением данных на любом из аналоговых или цифровых входных каналов.



Запуск по времени установки и времени удержания	Описание
Диапазон времени установки	от -0,5 нс до 1,024 мс
Диапазон времени удержания	от 1,0 нс до 1,024 мс
Диапазон суммы времен установки и удержания	от 0,5 нс до 2,048 мс



По времени нарастания/спада

Запуск по перепадам импульсов, крутизна которых больше или меньше указанного значения. Перепад может быть положительным, отрицательным или любым в диапазоне от 4,0 нс до 8 с.

По видеосигналу

Запуск по всем строкам, нечетным, четным или всем полям видеосигналов стандартов NTSC, PAL и SECAM.

По специальным видеосигналам с двух- и трехуровневой синхронизацией.

По видеосигналам расширенного набора (опция)

Запуск по видеосигналам 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60 и по специальным видеосигналам с двух- и трехуровневой синхронизацией.

По специальным видеосигналам с двух- и трехуровневой синхронизацией.

По данным параллельной шины (требуется опция MDO4MSO)

Запуск по значениям данных на параллельной шине. Разрядность параллельной шины может составлять от 1 до 20 битов (захват по цифровым и аналоговым каналам). Поддерживаются двоичные и шестнадцатеричные числа.

Система захвата данных

Режимы захвата данных

Выборка

Захват значений выборок

Обнаружение пиковых значений

Захват глитчей длительностью от 800 пс (MDO4104C с опцией SA3 или SA6 при включении не более двух каналов или MDO4104C без опции SA3 или SA6) или от 1,6 нс (MDO4104C с опцией SA3 или SA6 при включении трёх и более каналов и все другие модели) при любых скоростях свипирования

Усреднение

Усреднение от 2 до 512 осциллограмм.

Огибающая

Огибающая минимумов-максимумов представляет данные, полученные в результате обнаружения пиковых значений в течение нескольких захватов. Число сигналов в огибающей выбирается от 1 до 2000 и бесконечности.

Высокое разрешение

Усреднение серии захватов в реальном времени уменьшает случайный шум и повышает разрешение по вертикали.

Прокрутка

Прокрутка осциллограммы по экрану справа налево со скоростью развертки, меньшей или равной 40 мс/дел.

Режим FastAcq®

Режим FastAcq оптимизирован для анализа динамических сигналов и захвата редких событий. В моделях с полосой пропускания 1 ГГц захватывается более 340 000 осц./с, в моделях с полосой пропускания от 200 МГц до 500 МГц – более 270 000 осц./с.

Измерение параметров сигнала

Курсоры

Привязка к осциллограмме или к экрану

Погрешность измерения пост. напряжения

±((погрешн. усиления пост. напряжения) * |показание - (смещение - положение)| + погрешн. смещения + 0,15 дел. + 0,6 мВ)

Автоматические измерения (во временной области)

30 видов, восемь из которых можно вывести на экран одновременно. Возможно измерение следующих параметров: период, частота, задержка, время нарастания, время спада, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный глитч, отрицательный глитч, значение от пика до пика, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее по периоду, среднеквадратическое значение, среднеквадратическое по периоду, число положительных импульсов, число отрицательных импульсов, число положительных фронтов, число отрицательных фронтов, площадь и площадь периода.

Автоматические измерения (в частотной области)

3 вида, результаты одного из которых могут быть отображены на экране. Возможно измерение следующих параметров: мощность сигнала в канале, коэффициент развязки соседних каналов по мощности и занимаемая полоса частот

Статистическая обработка результатов

Среднее значение, минимум, максимум, стандартное отклонение.

Опорные уровни

Определяемые пользователем опорные уровни для автоматических измерений можно указывать в процентах или в физических единицах.

Стробирование

Выделение конкретного события в захваченном сигнале для его измерения. Выполняется с помощью курсоров экрана или сигнала.

Гистограмма

Гистограмма представляет собой массив значений, отражающих общее число попаданий в заданную пользователем область экрана. Гистограмма выводится в виде графика распределения числа попаданий, а также в виде массива численных значений, которые можно измерять.

Источники сигнала

Канал 1, канал 2, канал 3, канал 4, опорн. 1, опорн. 2, опорн. 3, опорн. 4, результат матем. операции

Типы

Вертикальная, горизонтальная

Статистические параметры сигнала, получаемые на основе гистограммы

12 видов, восемь из которых можно вывести на экран одновременно. Число осциллограмм, число попаданий в прямоугольник, число пиковых значений, медиана, максимум, минимум, размах от пика до пика, среднее значение, стандартное отклонение, сигма 1, сигма 2, сигма 3

Математическая обработка осциллограмм

Арифметические операции

Сложение, вычитание, умножение и деление сигналов.

Математические функции

Интегрирование, дифференцирование, быстрое преобразование Фурье

БПФ

Амплитудный спектр. Выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ. Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса.

Математическая обработка спектра

Сложение и вычитание трасс спектра в частотной области.

Расширенные математические функции

Возможно определение расширенных алгебраических выражений, включающих осциллограммы, опорные осциллограммы, математические функции (БПФ, интегрирование, дифференцирование, логарифм, экспонента, корень квадратный, модуль, синус, косинус, тангенс, радикал, степень), скалярные значения, до двух определяемых пользователем переменных и результаты параметрических измерений (период, частота, задержка, положительный фронт, отрицательный фронт, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, скважность положительных импульсов, скважность отрицательных импульсов, положительный глитч, отрицательный глитч, размах глитчей, значение от пика до пика, амплитуда, среднеквадратическое значение, среднеквадратическое за период, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее за период, площадь, площадь за период и графики тренда). Например, (Intg(Ch1 - Mean(Ch1)) × 1,414 × VAR1)

Действие, выполняемое при обнаружении события

События

Действия не выполняются при появлении запуска или после заданного числа захватов (от 1 до 1 000 000)

Действия

Прекращение захвата, сохранение осциллограммы в файле, сохранение снимка экрана, распечатка снимка экрана, выдача импульса с вспомогательного выхода AUX OUT, подача сигнала SRQ интерфейса дистанционного управления, передача уведомления по электронной почте и выдача визуального уведомления

Повторение

Повторение действия при обработке события (от 1 до 1 000 000 и бесконечности)

Режим просмотра видеоизображений (требуется опция DPO4VID)

Источники сигнала

Канал 1, канал 2, канал 3, канал 4

Видеостандарты

NTSC, PAL

Контрастность и яркость

Ручная или автоматическая регулировка

Выбор поля видеосигнала

Нечетное, четное, первое поле сигнала с чересстрочной разверткой

Положение изображения на экране

Возможность выбора положения изображения по координатам X и Y, регулировки ширины и высоты изображения, управления начальными строкой и пикселем, разностью между строками.

Измерение параметров источников питания (требуется опция DPO4PWR)

Измерения показателей качества источника питания

Vср.кв., Vпик-фактора, частота, Iср.кв., Iпик-фактора, активная мощность, кажущаяся мощность, реактивная мощность, коэффициент мощности, угол сдвига фаз.

Измерение коммутационных потерь

Потери мощности

Tвкл., Tвыкл., общая проводимость.

Потери энергии

Tвкл., Tвыкл., общая проводимость.

Гармонические составляющие

THD-F, THD-R, среднеквадратическое значение. Графическое и табличное представление гармоник. Тестирование согласно IEC61000-3-2, Класс A и MIL-STD-1399, раздел 300А.

Измерение пульсаций

Vпульсаций и Iпульсаций.

Анализ модуляции

Графическое представление модуляции длительности положительного импульса, длительности отрицательного импульса, периода, частоты, скважности положительных и отрицательных импульсов.

Область безопасной работы

Графическое представление и тестирование по маске области безопасной работы импульсных силовых приборов.

Измерения dV/dt и dI/dt

Измерение скорости нарастания напряжения и тока с помощью курсоров

Тестирование по предельным значениям и маске (требуется опция DPO4LMT)

Прилагаемые стандартные маски

ITU-T, ANSI T1.102, USB

1 Для тестирования по маске на соответствие телекоммуникационным стандартам со скоростью передачи данных более 55 Мбит/с рекомендуются модели с полосой пропускания не менее 350 МГц. Для тестирования по маске высокоскоростных шин USB рекомендуются модели с полосой пропускания 1 ГГц.

Источник сигнала

Тестирование по предельным значениям: любой из каналов 1 – 4, любой из опорн. R1 – R4

Тестирование по маске: любой из каналов 1 – 4

Создание маски

Вертикальный допуск для тестирования по предельным значениям от 0 до 1 деления с шагом 0,001 деления; горизонтальный допуск для тестирования по предельным значениям от 0 до 0,5 деления с шагом 0,001 деления

Загрузка стандартной маски из внутренней памяти

Загрузка специальной маски из текстового файла с числом сегментов до 8

Масштабирование маски

Привязка к источнику включена (маска масштабируется автоматически при изменении настроек канала-источника)

Привязка к источнику выключена (маска не масштабируется при изменении настроек канала-источника)

Критерии останова теста

Минимальное число осциллограмм (от 1 до 1 000 000 и бесконечности)

Минимальное прошедшее время (от 1 с до 48 час. и бесконечности)

Превышение порога

От 1 до 1 000 000

Действия при неудачном завершении теста

Прекращение захвата, сохранение снимка экрана в файл, сохранение осциллограммы в файл, распечатка снимка экрана, вывод сигнала запуска, подача сигнала SRQ интерфейса дистанционного управления

Действия при удачном завершении теста

Вывод сигнала запуска, подача сигнала SRQ интерфейса дистанционного управления

Отображение результатов

Состояние теста, общее число осциллограмм, число нарушений, частота появления нарушений, общее число тестов, число неудачных тестов, частота появления неудачных тестов, прошедшее время, общее число попаданий в каждый сегмент маски

Анализатор спектра (требуется опция SA3 или SA6)

Полоса обзора

1 кГц – 3 ГГц (модели с опцией SA3) или 1 кГц – 6 ГГц (модели с опцией SA6)

Полоса обзора регулируется с кратностью шага 1-2-5

Переменное разрешение = 1 % от следующей настройки полосы обзора

Полоса разрешения

Полоса разрешения для различных функций взвешивания (окон):

Кайзера (по умолчанию): 20 Гц – 200 МГц

Прямоугольное: 10 Гц – 200 МГц

Хемминга: 10 Гц – 200 МГц

Хеннинга: 10 Гц – 200 МГц

Блэкмана-Харриса 20 Гц – 200 МГц

Окно с плоской вершиной: 30 Гц – 200 МГц

Настраивается с кратностью шага 1-2-3-5

Коэффициент формы фильтра ПЧ (для окна Кайзера)

коэффициент формы по уровню 60 дБ/3 дБ: ≥ 4:1

Опорный уровень

Диапазон: от –140 до +30 дБм, шаг 1 дБм

Диапазон входных сигналов

Диапазон измерений по вертикали: от среднего уровня собственных шумов до +30 дБм

Цена деления вертикальной шкалы от 1 дБ/дел. до 20 дБ/дел. с кратностью шага 1-2-5

Положение по вертикали

от -100 дел. до +100 дел.

Единицы измерения по вертикали

дБм, дБмВ, дБмкВ, дБмкВт, дБмА, дБмкА

Отображаемый средний уровень шума (DANL)

Диапазон частот	Отображаемый средний уровень собственных шумов
9 кГц – 50 кГц	< >
50 кГц – 5 МГц	< >
5 МГц – 400 МГц	< >
400 МГц – 3 ГГц	< >
3 ГГц – 4 ГГц (только для моделей с опцией SA6)	< >
4 ГГц – 6 ГГц (только для моделей с опцией SA6)	< >

Отображаемый средний уровень шума при подключенном предусилителе TPA-N-PRE

Предусилитель в режиме "Авто", опорный уровень -40 дБм

Средний уровень собственных шумов MDO4000C с предусилителем в режиме байпаса не более чем на 3 дБ выше, чем без предусилителя.



Диапазон частот	Отображаемый средний уровень собственных шумов
9 кГц - 50 кГц	< >
50 кГц – 5 МГц	< >
5 МГц - 400 МГц	< >
400 МГц - 3 ГГц	< >
3 ГГц – 4 ГГц (только для моделей с опцией SA6)	< >
4 ГГц – 6 ГГц (только для моделей с опцией SA6)	< >

Паразитные составляющие

2 Гармонические искажения 2-го и 3-го порядка (>100 МГц)

< >

2 Гармонические искажения 2-го и 3-го порядка (от 9 кГц до 100  МГц)

< >

2 Интермодуляционные искажения 2-го порядка (>200 МГц)

< >

2 Интермодуляционные искажения 2-го порядка (от 100 МГц до ≤ 200 МГц)

< >

2 Интермодуляционные искажения 2-го порядка (от 10 МГц до 100 МГц)

< >

3 Интермодуляционные искажения 3-го порядка (>10 МГц)

< >

3 Интермодуляционные искажения 3-го порядка (от 9 кГц до 10  МГц)

< >

Искажения АЦП

< >

Искажения АЦП за счет наложения спектров

При (5 ГГц - Fвх.) и (8 ГГц - Fвх.): < >

Характеристики только для моделей с опцией SA6

Подавление ПЧ (для всех входных частот, за исключением частот от 1 до 1,25 ГГц и от 2 до 2,4 ГГц): < >

Искажения ПЧ при (5 ГГц - Fвх.) для входных частот от 1 до 1,25 ГГц: < >

Искажения ПЧ при (6,5 ГГц - Fвх.) для входных частот от 2 до 2,4 ГГц: < >

Подавление помех от зеркального канала: < >

Остаточные составляющие

< >

Абсолютная погрешность измерения уровня

Погрешность измерения уровня мощности на центральной частоте. При отстройке от центральной частоты следует к абсолютной погрешности добавить погрешность в канале. Характеристики приведены для отношения с/ш > 40 дБ.

< >

< >

< >

< >

< >

Характеристики канала

Действительны при температуре от +18 до +28 °C

Характеристики приведены для отношения с/ш >40 дБ



Диапазон измерения центральной частоты	Полоса обзора	Неравномерность АЧХ, пик-пик	Неравномерность АЧХ, ср. кв.	Фазовые искажения, ср. кв.
15 МГц - 6 ГГц	10 МГц	0,3 дБ	0,15 дБ	1.5 °
60 МГц - 6 ГГц	≤ 100 МГц	0,75 дБ	0,27 дБ	1.5 °
170 МГц - 6 ГГц	≤ 320 МГц	0,85 дБ	0,27 дБ	2.5 °
510 МГц - 6 ГГц	≤ 1000 МГц	1,0 дБ	0,3 дБ	3.0 °
Любой, при начальной частоте > 10 МГц	> 1000 МГц	1,2 дБ	–	–

Абсолютная погрешность измерения уровня (АП) и искажения в канале (ИК) при подключенном предусилителе TPA-N-PRE

АП: < >

АП: < >

АП: < >

ИК: 0,0 дБ

Перекрёстные помехи в анализаторе спектра от каналов осциллографа

частота на входе ≤1 ГГц

< >

частота на входе от 1 ГГц до 2 ГГц

< >

Фазовый шум на частоте 1 ГГц (немодулир. сигнал)

1 кГц

< >

10 кГц

< >

100 кГц

< >

1 МГц

< >

Погрешность опорной частоты (суммарная)

Суммарная погрешность: 1,6 x 10-6

Учитывает погрешность за счет старения в течение года, погрешность калибровки опорной частоты и температурную нестабильность

Действительно при проведении ежегодной калибровки, при температуре от 0 до +50 °C

Погрешность измерения частоты с помощью маркера

±((1,6 x 10-6 x частота маркера) + (0,001 x полоса обзора + 2)) Гц

Пример. При полосе обзора 10 кГц и частоте маркера 1500 МГц погрешность измерения частоты составит +/-((1,6 x 10-6 x 1500 МГц) + (0,001 x 10 кГц + 2)) = +/- 2,412 кГц.

Частота маркера при отношении (полоса обзора)/(разрешение по частоте) ≤ 1000:1

Погрешность опорной частоты при отношении амплитуды маркера к уровню собственных шумов > 30 дБ

Разрешение при измерении частоты

1 Гц

Максимальный рабочий уровень входного сигнала

Средняя долговременная мощность

+30 дБм (1 Вт) для опорного уровня ≥ –20 дБм

+24 дБм (0,25 Вт) для опорного уровня < >

Максимальный безопасный уровень постоянного напряжения

±40 Впост.

Максимальная безопасная мощность (немодулир. сигнал)

+32 дБм (1,6 Вт) для опорного уровня ≥ –20 дБм

+25 дБм (0,32 Вт) для опорного уровня < >

Максимальная безопасная мощность (импульс)

Пиковая мощность импульса +45 дБм (32 Вт)

при длительности импульса <10 мкс, >

Максимальный рабочий входной уровень при подключенном предусилителе TPA-N-PRE

Средняя долговременная мощность

+30 дБм (1 Вт)

Максимальный безопасный уровень постоянного напряжения

±20 Впост.тока

Максимальная безопасная мощность (немодулир. сигнал)

+30 дБм (1 Вт)

Максимальная безопасная мощность (импульс)

+45 дБм (32 Вт) при длительности импульса <10 мкс, >

Запуск по уровню мощности РЧ сигнала

Диапазон частот

Модели с опцией SA3: от 1 МГц до 3 ГГц

Модели с опцией SA6: 1 МГц - 3,75 ГГц; 2,75 ГГц - 4,5 ГГц; 3,5 ГГц - 6,0 ГГц

Рабочий уровень амплитуды

от 0 до –30 дБ от опорного уровня

Диапазон амплитуды

от +10 до –40 дБ от опорного уровня внутри диапазона от –65 до +30 дБм

Генерация импульса минимальной длительности

длительность высокого уровня 10 мкс при минимальном времени установления низкого уровня 10 мкс

Сдвиг фаз между РЧ и аналоговым каналами

<5 нс

Продолжительность захвата РЧ сигнала

Полоса обзора	Максимальное время захвата
> 2 ГГц	5 мс
>1 ГГц ... 2 ГГц	10 мс
>800 МГц ...1 ГГц	20 мс
>500 МГц ...800 МГц	25 мс
>400 МГц ...500 МГц	40 мс
>250 МГц ...400 МГц	50 мс
>200 МГц ...250 МГц	80 мс
>160 МГц ...200 МГц	100 мс
>125 МГц ...160 МГц	125 мс
<125 МГц	158 мс

Типы окон БПФ, коэффициенты и погрешность фильтра ПЧ

Окно БПФ	Коэффициент	Погрешность фильтра ПЧ
Кайзера	2.23	0.90%
Прямоугольное	0.89	2.25%
Хемминга	1.30	1.54%
Хеннинга	1.44	1.39%
Блэкмана-Харриса	1.90	1.05%
С плоской вершиной	3.77	0.53%

Генератор сигналов произвольной формы и стандартных функций (требуется опция MDO4AFG)

Сигналы

Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, пост. напряжение, шумоподобный, кардинальный синус (Sinc), функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус, кардиосигнал и произвольный сигнал.

Синусоидальный

Диапазон частот

от 0,1 Гц до 50 МГц

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом

Неравномерность АЧХ (тип.)

±0,5 дБ на частоте 1 кГц (±1,5 дБ для амплитуды <20 мВпик-пик)

Полный коэффициент гармоник (тип.)

1%, нагрузка 50 Ом

2% для амплитуды < > 10 МГц

3% для амплитуды < > 10 МГц

Динамический диапазон без паразитных составляющих (тип.)

-40 дБн (Vпик-пик ≥ 0,1 В); -30 дБн (Vпик-пик ≤ 0,1 В), нагрузка 50 Ом

Прямоугольный/импульсный сигнал

Диапазон частот

от 0,1 Гц до 25 МГц

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом

Коэффициент заполнения

от 10% до 90% или мин. длительность импульса 10 нс, выбирается большее

Разрешение коэффициента заполнения

0.1%

Минимальная длительность импульса (тип.)

10 нс

Время нарастания/спада (тип.)

5 нс (от 10% до 90%)

Разрешение по длительности импульса

100 пс

Выброс (типовое значение)

< >

Асимметрия

±1% ±5 нс, при коэффициенте заполнения 50%

Джиттер (ср. кв.TIE), тип.

< >

Пилообразный/треугольный

Диапазон частот

от 0,1 Гц до 500 кГц

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом

Коэффициент симметрии

от 0 до 100%

Разрешение симметрии

0.1%

Постоянное напряжение

Диапазон уровней (тип.)

±2,5 В в режиме с высоким импедансом; ±1,25 В при нагрузке 50 Ом

Шум

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом

Разрешение по амплитуде

от 0% до 100%, шаг 1%

Кардинальный синус (Sinc)

Диапазон частот (тип.)

от 0,1 Гц до 2 МГц

Диапазон амплитуды

от 20 мВпик-пик до 3,0 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,5 Впик-пик при нагрузке 50 Ом

Функция Гаусса

Диапазон частот (тип.)

от 0, 1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик при нагрузке 50 Ом

Функция Лоренца

Диапазон частот (тип.)

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВпик-пик до 2,4 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,2 Впик-пик при нагрузке 50 Ом

Экспоненциальное нарастание/спад

Диапазон частот (тип.)

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик при нагрузке 50 Ом

Функция гаверсинуса

Диапазон частот (тип.)

от 0,1 Гц до 5 МГц

Диапазон амплитуды

от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик при нагрузке 50 Ом

Кардиосигнал (тип.)

Диапазон частот

от 0,1 Гц до 500 кГц

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом

Произвольная форма

Объем памяти

от 1 до 128 КБ

Диапазон амплитуды

от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом

Частота повторения

от 0,1 Гц до 25 МГц

Частота дискретизации

250 Мвыб./с

Погрешность частоты

Синусоидальный и пилообразный сигналы

130 х 10-6 (частота < >

50 х 10-6 (частота ≥ 10 кГц)

Прямоугольный и импульсный сигналы

130 х 10-6 (частота < >

50 х 10-6 (частота ≥ 10 кГц)

Разрешение

0,1 Гц или 4 разряда, выбирается большее

Погрешность амплитуды

±[ (1,5% от установленной амплитуды от пика до пика) + (1,5% от установленного постоянного смещения) + 1 мВ ] (частота = 1 кГц)

Постоянное смещение

Диапазон постоянного смещения

±2,5 В в режиме с высоким импедансом; ±1,25 В при нагрузке 50 Ом

Разрешение постоянного смещения

1 мВ в режиме с высоким импедансом; 500 мкВ при нагрузке 50 Ом

Погрешность смещения

±[(1,5% от установленного абсолютного постоянного смещения) + 1 мВ]; увеличивается на 3 мВ при повышении температуры на каждые 10 °C, начиная от +25 °C

ПО ArbExpress®

Осциллограф серии MDO4000C совместим с ПО ArbExpress® для редактирования и создания сигналов, выполняемым в компьютере. Сигналы, захваченные осциллографом серии MDO4000C, передаются ПО ArbExpress для редактирования. Это ПО создает сложные сигналы и подает их на генератор сигналов произвольной формы и стандартных функций, входящий в состав осциллографа и формирующий результирующие сигналы.

Логический анализатор (требуется опция MDO4MSO)

Число входных каналов

16 цифровых каналов (D15 – D0)

Пороги

Общая настройка для группы из 8 каналов

Выбор значений порогов

ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяется пользователем

Диапазон значений порогов, настраиваемых пользователем

±40 В

Погрешность установки порога

±(100 мВ + 3% от установленного порога)

Максимальное входное напряжение

±42 Впик (тип.)

Максимальный динамический диапазон входного сигнала

30 Впик-пик, ≤200 МГц

10 Впик-пик, >200 МГц

Минимальный размах напряжения

400 мВпик-пик

Входной импеданс пробника

Входное сопротивление

100 кОм

Входная емкость

3 пФ

Разрешение по вертикали

1 бит

Система горизонтального отклонения цифровых каналов

Максимальная частота дискретизации (основной режим)

500 Мвыб./с (разрешение 2 нс)

Максимальная длина записи (основной режим)

20 млн. точек

Максимальная частота дискретизации (режим MagniVu)

16,5 Гвыб./с (разрешение 60,6 пс)

Максимальная длина записи (режим MagniVu)

10 000 точек с центрированием относительно точки запуска

Минимальная регистрируемая длительность импульса

1 нс

Сдвиг фаз между каналами (тип.)

200 пс (тип.)

Максимальная частота переключения входа

500 МГц (максимальная частота синусоидального сигнала, который можно воспроизвести в виде меандра. Необходим короткий удлинитель земли в каждом канале. Это максимальная частота при минимальной амплитуде сигнала. При больших амплитудах можно получить большую частоту переключения.)

Анализатор протоколов последовательных шин (опция)

Поддерживается автоматический запуск, декодирование и поиск для последовательных шин: I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL-STD-1553 и аудиошин.

Типы запуска

I2C

Запуск по старту, повторному старту, стопу, пропущенному квитированию (ACK), адресу (7 или 10 бит), данным или адресу и данным при передаче по шинам I2C со скоростью до 10 Мбит/с.

SPI

Запуск по SS, началу кадра, MOSI, MISO или MOSI и MISO при передаче данных по шинам SPI со скоростью до 50,0 Мбит/с.

RS-232/422/485/UART

Запуск по стартовому биту передачи, стартовому биту приема, концу передаваемого пакета, концу принимаемого пакета, передаваемым данным, принимаемым данным, ошибке четности передачи и ошибке четности приема при скорости до 10 Мбит/с.

USB: низкоскоростная шина

Запуск по сигналу синхронизации, началу кадра, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

Запуск по маркерному пакету – любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типов маркера: любой маркер, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Номер кадра для маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

Запуск по пакету данных – любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, >, ≥, ≠ указанному значению или попадают в пределы или за пределы указанного диапазона.

Запуск по пакету установки соединения – любой тип установки соединения, ACK, NAK, STALL.

Запуск по специальному пакету – любой специальный тип, зарезервированный

Запуск по ошибке – проверка PID, CRC5 или CRC16, вставка битов.

USB: полноскоростная шина

Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

Запуск по маркерному пакету – любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типов маркера: любой маркер, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Номер кадра для маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

Запуск по пакету данных – любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, >, ≥, ≠ указанному значению или попадают в пределы или за пределы указанного диапазона.

Запуск по пакету установки соединения – любой тип установки соединения, ACK, NAK, STALL.

Запуск по специальному пакету – любой специальный тип, PRE, зарезервированный.

Запуск по ошибке – проверка PID, CRC5 или CRC16, вставка битов.

USB: высокоскоростная шина

Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

Запуск по маркерному пакету – любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типов маркера: любой маркер, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Номер кадра для маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

Запуск по пакету данных – любой тип данных, DATA0, DATA1, DATA2, MDATA; можно определить запуск по данным, которые ≤, <, >, ≥, ≠ указанному значению или попадают в пределы или за пределы указанного диапазона.

Запуск по пакету установки соединения – любой тип установки соединения, ACK, NAK, STALL, NYET.

Запуск по специальному пакету – любой специальный тип, ERR, SPLIT, PING, зарезервированный. Можно указать компоненты пакета SPLIT, включая:

Адрес концентратора

Пуск/Завершение – безразлично, пуск (SSPLIT), завершение (CSPLIT)

Адрес порта

Начальные и конечные биты – безразлично, управление/основная часть/прерывание (полноскоростное устройство, низкоскоростное устройство), равномерный (данные в середине, данные в конце, данные в начале, данные везде)

Тип конечной точки – безразлично, управление, равномерный, основная часть, прерывание

Запуск по ошибке – проверка PID, CRC5 или CRC16

Ethernet

10BASE-T и 100BASE-TX: запуск по разделителю начала кадра, MAC адресу, управляющей информации MAC Q-Tag, длине/типу MAC, заголовку IP, заголовку TCP, данным клиента TCP/IPv4/MAC, концу пакета, ошибке FCS (CRC).

100BASE-TX: время ожидания.

MAC адрес – запуск по 48-битному адресу источника или приемника.

Управляющая информация MAC Q-Tag – запуск по 32-битному значению Q-Tag.

Длина/тип MAC – запуск по величине, которая ≤, <, >, ≥, ≠ указанному 16-битному значению или попадает в пределы или за пределы указанного диапазона.

Заголовок IP – запуск по 8-битному значению IP протокола, адресу источника, адресу приемника.

Заголовок TCP – запуск по порту источника, порту приемника, номеру последовательности и номеру Ack.

Данные клиента TCP/IPv4/MAC – запуск по величине, которая ≤, <, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Можно указывать число байтов для запуска в пределах от 1 до 16. Варианты смещения байта – безразлично, 0-1499.

CAN

Запуск по началу кадра, типу кадра (данные, дистанционное управление, ошибка, перегрузка), идентификатору (стандартный или расширенный), данным, идентификатору и данным, концу кадра, пропущенному ACK или по ошибке вставки битов в сигналах шины CAN со скоростью до 1 Мбит/с. Кроме того, можно настроить запуск так, чтобы он срабатывал при соблюдении условия ≤, <, >, ≥ или ≠ для некоторого указанного значения. По умолчанию настраиваемая пользователем точка выборки устанавливается равной 50 %.

LIN

Запуск по синхросигналу, идентификатору, данным, идентификатору и данным, кадру активного режима, кадру неактивного режима и по ошибкам, таким как ошибки синхронизации, четности или контрольной суммы, при передаче данных со скоростью до 100 кбит/с (по определению LIN, 20 кбит/с).

FlexRay

Запуск по началу кадра, типу кадра (нормальный, информационный, нулевой, синхронизирующий, стартовый), идентификатору, числу циклов, полю завершения заголовка, данным, идентификатору и данным, концу кадра или по ошибкам, таким как ошибка CRC заголовка, CRC трейлера, нулевого кадра, кадра синхронизации или стартового кадра при передаче данных со скоростью до 100 Мбит/с.

MIL-STD-1553

Запуск по синхросигналу, типу слова (команда, статус, данные), командному слову (заданные отдельно RT адрес, T/R, субадрес/режим, счётчик слов данных/код режима, чётность), слову статуса (заданные отдельно RT адрес, ошибка сообщения, оборудование, бит запроса на обслуживание, приём широковещательной команды, занятость, флаг подсистемы, принятие запроса динамического управления шиной (DBCA), флаг терминала, чётность), слову данных (задаваемое пользователем 16-битное значение), ошибке (синхросигнала, чётности, манчестерского кода, связности данных), времени ожидания (мин. время от 2 до 100 мкс, макс. время от 2 до 100 мкс; запуск осуществляется, если время меньше минимального, больше максимального, попадает или не попадает в диапазон). Можно определить запуск по RT адресу, который ≤, <, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона.

I2S/LJ/RJ/TDM

Запуск по выбранному слову, по синхросигналу кадра или по данным. Можно настроить запуск так, чтобы он выполнялся при соблюдении условия ≤, <, >, ≥ или ≠ для некоторого указанного значения или при попадании значения в пределы или за пределы указанного диапазона. Максимальная скорость передачи данных для I2S/LJ/RJ равна 12,5 Мбит/с. Максимальная скорость передачи данных для TDM равна 25 Мбит/с.

1 Высокоскоростная шина USB поддерживаются только моделями с полосой пропускания аналоговых каналов 1 ГГц.

2 Для 100BASE-TX рекомендуются модели с полосой пропускания ≥350 МГц

Цифровой вольтметр и частотомер

Источник

Канал 1, канал 2, канал 3 и канал 4

Типы измерений

Среднеквадратическое значение переменной составляющей, постоянная составляющая, сумма постоянной составляющей и среднеквадратического значения переменной составляющей (показания в вольтах или амперах); частота

Погрешность напряжения

±(1,5% |показание - смещение - положение|) + (0,5% |(смещение - положение)|) + (0,1 * В/дел.))

Разрешение

Перем. напряжение, пост. напряжение: 4 разряда

Частота: 5 разрядов

Погрешность частоты

±(10 мкГц/Гц + ошибка счета)

Скорость измерений

100 изм./с; измерения на экране обновляются 4 раза в секунду

Автоматический выбор параметров системы вертикального отклонения

Автоматическая настройка параметров по вертикали для максимального динамического диапазона измерений; доступна для любого источника, не связанного с системой запуска

Графическое представление результатов измерения

Графическое отображение минимального, максимального и текущего значений, прокрутка значений в 5-секундном интервале

Общие технические характеристики прибора

Тип дисплея

Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюйма (264 мм)

Разрешение

1 024 пикселя по горизонтали × 768 пикселей по вертикали (XGA)

Интерполяция

Sin (x)/x

Представление сигналов

Векторы, точки, переменное послесвечение, бесконечное послесвечение

Координатная сетка

Полная, сетка, сплошная, перекрестие, рамка, IRE и мВ

Формат

YT, XY и одновременно XY/YT

Максимальная скорость захвата

>340 000 осц./с в режиме FastAcq для моделей с полосой пропускания 1 ГГц

>270 000 осц./с в режиме FastAcq для моделей с полосой пропускания 200 МГц, 350 МГц и 500 МГц

>50 000 осц./с в режиме захвата DPO для всех моделей.

Порты ввода/вывода

Высокоскоростной хост-порт USB 2.0

Поддерживает USB накопители и клавиатуры. Два порта расположены на передней панели и два – на задней.

Порт USB 2.0

Расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488) и прямую распечатку на принтерах, совместимых с PictBridge.

Печать

Для печати используется сетевой принтер, принтер, совместимый с технологией PictBridge, или принтер, поддерживающий печать сообщений электронной почты. Примечание. В приборе используется ПО, разработанное OpenSSL Project для использования в OpenSSL Toolkit.

Порт LAN

Розетка RJ-45, поддерживает скорости передачи 10/100/1000 Мбит/с

Выход видеосигнала

Розетка DB-15, позволяет выводить изображение с экрана осциллографа на внешний монитор или проектор. Разрешение XGA.

Напряжение и частота на выходе компенсатора пробника

Контакты на передней панели

Амплитуда

от 0 до 2,5 В

Частота

1 кГц

Вспомогательный выход

Разъем BNC на задней панели

Vвых. (высокий уровень): ≥2,5 В без нагрузки, ≥1,0 В с нагрузкой 50 Ом

Vвых. (низкий уровень): ≤0,7 В при выходном токе ≤4 мА; ≤0,25 В с нагрузкой 50 Ом

Выход можно настроить на вывод импульсного сигнала при запуске осциллографа, внутренней тактовой частоты осциллографа или сигнала при тестировании по предельным значениям/маске.

Вход внешнего опорного сигнала

Система развертки может синхронизироваться от внешнего опорного генератора частотой 10 МГц ±1 %

Замок Кенсингтона

Гнездо на задней панели для стандартного замка Кенсингтона.

Крепление VESA

Стандартные точки крепления VESA 100 мм (MIS-D 100) на задней панели прибора.

LXI (расширение LAN для измерительных приборов)

Класс

LXI Core 2011

Версия

V1.4

ПО

ПО OpenChoice® Desktop

Обеспечивает быстрое и простое взаимодействие осциллографа с компьютерами, работающими под управлением Windows, через интерфейс USB или LAN. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана. В состав этого ПО входят панели инструментов Word и Excel, позволяющие автоматизировать захват и передачу данных и снимков экрана в Word и Excel для быстрого составления отчетов и дальнейшего анализа.

Драйвер IVI

Обеспечивает стандартный интерфейс программирования приборов для распространенных программных пакетов, таких как LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB.

Веб-интерфейс e*Scope®

Позволяет управлять осциллографом по сети через стандартный обозреватель интернета. Просто введите IP адрес или сетевое имя осциллографа, и в обозревателе откроется страница управления. Передайте и сохраните настройки, осциллограммы, измерения и снимки экрана или оперативно измените настройки осциллографа непосредственно на странице управления.

Веб-интерфейс LXI

Обеспечивает подключение к осциллографу через стандартный браузер путем ввода IP адреса или сетевого имени осциллографа в адресную строку браузера. Веб-интерфейс позволяет контролировать состояние и конфигурацию прибора, проверять и изменять сетевые настройки, а также управлять осциллографом с помощью ПО e*Scope®. Алгоритм работы интерфейса соответствует спецификациям LXI Core, версия 1.4.

Источник питания

Напряжение источника питания

от 100 до 240 В ±10 %

Частота источника питания

от 50 до 60 Гц ±10% при напряжении от 100 до 240 В ±10%

400 Гц ±10% при напряжении 115 В ±13%

Потребляемая мощность

Не более 250 Вт
