Осциллограф смешанных сигналов серии MSO/DPO2000B

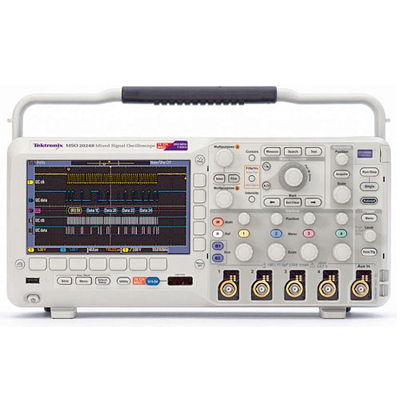

  • Осциллограф смешанных сигналов серии MSO/DPO2000B

    /images/all/3/9430/big/img_5.jpg

    jijijij

    Осциллограф смешанных сигналов серии MSO/DPO2000B

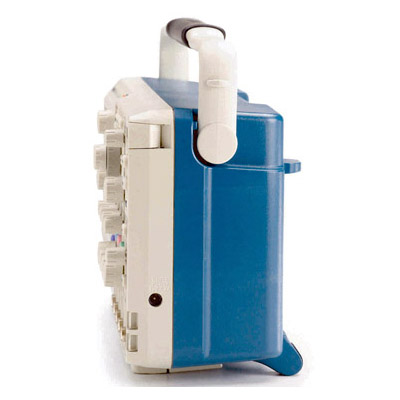

  • Осциллограф MSO/DPO2000B

    /images/all/3/9430/big/img_14.jpg

    Осциллограф MSO/DPO2000B

    Осциллограф MSO/DPO2000B
  • MSO/DPO2000B

    /images/all/3/9430/big/img_16.jpg

    1

    MSO/DPO2000B

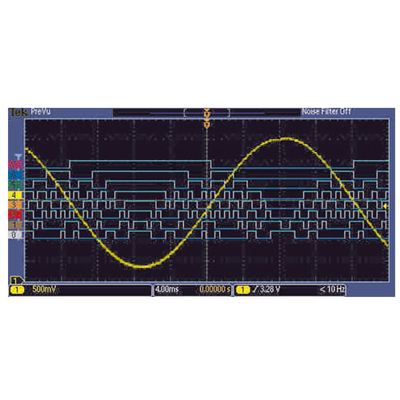

  • Дисплей MSO/DPO2000B

    /images/all/3/9430/big/img_18.jpg

    1

    Дисплей MSO/DPO2000B

ЦЕНА: от 186 279 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Tektronix


Страна производитель: США США

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф смешанных сигналов серии MSO/DPO2000B



Осциллограф смешанных сигналов серии MSO/DPO2000B с полосой пропускания до 200 МГц и частотой дискретизации 1 Гвыб./с обеспечивает широкие возможности по отладке по доступной цене.

Благодаря наличию 20 каналов для анализа аналоговых и цифровых сигналов можно быстро диагностировать и локализовать проблемы в сложных системах.

Осциллографы MSO/DPO2000B обеспечивают длину записи до 1 млн точек в стандартной конфигурации на каждом канале, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени. Органы управления Wave Inspector®, обеспечивают быструю навигацию по осциллограмме и позволяют автоматизировать анализ сигналов последовательных и параллельных шин.

Осциллографы серии MSO/DPO2000B содержат широкий набор функций, ускоряющих каждый этап работы над проектом — от быстрого обнаружения и захвата аномалии до поиска событий в записанных сигналах и анализа их характеристик и поведения разрабатываемого устройства.



Осциллографы серии MSO/DPO2000B предлагают полный набор средств для отображения сигналов, который позволяет быстрее и глубже проникнуть в природу процессов, протекающих в устройстве. Возможность захвата сигналов со скоростью
5000 осциллограмм в секунду позволяет быстро обнаружить глитчи и другие кратковременные процессы, вскрывая истинную природу происходящих сбоев.

Дисплей с цифровым люминофором с градацией яркости даёт возможность отображать динамику изменения сигнала, так как участки осциллограммы, где сигнал появляется чаще, имеют большую яркость, что позволяет визуально оценивать частоту появления аномалий.



Захват

Обнаружение неисправностей устройства — это лишь первый шаг. Теперь нужно захватить интересующее событие, чтобы можно было установить причину его возникновения.

Осциллографы серии MSO/DPO2000B предлагают полный набор функций запуска, включая запуск по поврежденным импульсам (ранту), по логическим состояниям, по длительности импульса/глитча, по нарушению времени установки/удержания, по последовательным пакетам и параллельным данным, что помогает быстро обнаружить интересующее событие. Благодаря длине записи до 1 млн точек, можно захватывать сразу несколько интересующих событий и даже тысячи последовательных пакетов, сохраняя при этом высокое разрешение, позволяющее детально рассмотреть мельчайшие подробности сигнала.

Осциллографы серии MSO/DPO2000B обладают широкими функциональными возможностями — от запуска по определённому содержимому пакета данных до автоматического декодирования данных различных форматов. При этом они обеспечивают поддержку самого широкого в своем классе набора последовательных шин: I2C, SPI, CAN, LIN и RS-232/422/485/UART. Способность одновременного декодирования до двух последовательных и/или параллельных шин позволяет быстро распознавать проблемы системного уровня.

Для более глубокой диагностики взаимодействий на системном уровне в сложных встроенных системах в осциллографах серии MSO2000B, кроме аналоговых, есть 16 цифровых каналов. Поскольку эти цифровые каналы полностью интегрированы в схему осциллографа, вы можете осуществлять запуск от любых входных каналов, автоматически связывая по времени все аналоговые и цифровые сигналы, а также сигналы последовательных шин.



Поиск

Без соответствующих инструментов поиск интересующего события в длинной записи сигнала может оказаться весьма трудоемким процессом. Учитывая, что в современных приборах длина записи может превышать миллион точек, поиск события может означать пролистывание нескольких тысяч экранов осциллограмм.

Приборы серии MSO/DPO2000B обеспечивают простой и быстрый поиск и навигацию по осциллограммам благодаря инновационным органам управления Wave Inspector®. С их помощью можно ускорить процессы панорамирования и изменения масштаба фрагментов записи. Благодаря уникальной системе с механизмом обратной связи, пользователь имеет возможность перемещаться из одного конца записи в другой за считанные секунды.

С помощью специальных пользовательских меток можно обозначить на осциллограмме любой участок, а потом вернуться к нему для дальнейшего изучения. Кроме того, пользователь имеет возможность проводить автоматический поиск по заданным им критериям. Wave Inspector мгновенно просматривает всю запись, включая аналоговые и цифровые данные и данные последовательных шин. При этом осциллограф автоматически отмечает каждый момент наступления заданного события. В дальнейшем пользователь может быстро перемещаться между событиями по этим меткам.



Анализ

Чтобы проверить соответствие технических характеристик прототипа его программной модели и убедиться в том, что он способен решать поставленные перед ним задачи, необходимо проанализировать все режимы работы прототипа. Этот анализ может потребовать самых разнообразных измерений — от простого определения времени нарастания и длительности импульсов до сложного анализа вносимого затухания (потерь мощности) и исследования источников шумов.

Осциллографы серии MSO/DPO2000B оснащены полным набором встроенных средств анализа, в том числе привязанные к сигналу и экрану курсоры, 29 видов автоматических измерений и БПФ. Имеются также специальные программы анализа сигналов последовательных шин.

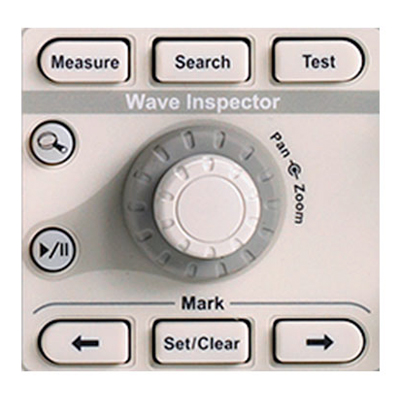

Wave Inspector предлагает следующие инновационные возможности:



Масштабирование и панорамирование

Специальная двухуровневая ручка на передней панели обеспечивает интуитивно понятное управления панорамированием и масштабированием. Внутренняя ручка управляет коэффициентом увеличения (или масштабированием); поворот ее по часовой стрелке включает растяжку сигнала и постепенно переходит ко все более высоким коэффициентам увеличения, тогда как поворот против часовой стрелки приводит к уменьшению коэффициента увеличения и, в конце концов, отключает масштабирование. Теперь для изменения масштаба не требуется перемещаться по многочисленным меню. Внешняя ручка перемещает окно обзора по сигналу,
позволяя быстро добраться до нужного фрагмента. Кроме того, внешняя ручка оснащена механизмом обратной связи, который позволяет контролировать скорость панорамирования осциллограммы пропорционально углу поворота. Чем больше угол, на который повернута внешняя ручка, тем быстрее перемещается окно масштабирования. Чтобы изменить направление прокрутки, достаточно повернуть её в обратную сторону.



Воспроизведение/пауза

Расположенная на передней панели специальная кнопка Play/Pause (воспроизведение/пауза) позволяет автоматически прокручивать осциллограмму по экрану и искать аномалии и интересующие события. И снова, чем больше угол поворота ручки, тем быстрее перемещается осциллограмма, а поворот ручки в другую сторону изменяет направление прокрутки. В этом случае поворот ручки на больший угол также приводит к ускорению прокрутки осциллограммы, а для изменения направления прокрутки достаточно повернуть ручку в обратную сторону.



Расстановка пользовательских меток

Расположенная на передней панели кнопка Set Mark (поставить метку) позволяет отметить одно или несколько мест на осциллограмме. Перемещение между метками выполняется с помощью кнопок передней панели Previous (←) (Назад) и Next (→) (Вперед).



Поисковые метки

Кнопка Search (Поиск) позволяет автоматически просматривать длинные захваченные фрагменты и искать определенные пользователем события. Все появления заданного события помечаются поисковыми метками, между которыми можно перемещаться с помощью кнопок передней панели Previous (←) (Назад) и Next (→) (Вперед). Возможен поиск фронтов, длительность импульсов/глитчей, вырожденных импульсов, логических состояний, нарушений времени установки/удержания, времени нарастания/спада фронта сигнала в параллельных шине и содержимого пакета шин I2C, SPI, CAN, LIN и RS-232/422/485/UART.



Технология цифрового люминофора

Используемая в осциллографах серии MSO/DPO2000B технология цифрового люминофора позволяет быстрее оценить функционирование тестируемого устройства. Скорость захвата 5000 осциллограмм в секунду обеспечивает высокую вероятность обнаружения редко возникающих, но достаточно распространенных в цифровых системах сбоев: поврежденных импульсов, глитчей, нарушений синхронизации и многих других.

Осциллограммы накладываются друг на друга, причем те точки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, напротив, редко возникающие.

В приборах серии MSO/DPO2000B можно выбрать бесконечное или переменное послесвечение, определяющее длительность сохранения на экране изображения данных предыдущей осциллограммы. Это позволяет определить, насколько часто появляется та или иная аномалия.



Проектирование и анализ устройств, работающих со смешанными сигналами(серия MSO)

В осциллографах смешанных сигналов серии MSO2000B есть 16 цифровых каналов. Эти каналы непосредственно встроены в пользовательский интерфейс осциллографа, упрощая работу и делая возможным более простое разрешение затруднений, связанных с использованием смешанных сигналов.



Цветовое кодирование осциллограмм

Приборы серии MSO2000B позволяют по-новому взглянуть на способы отображения цифровых осциллограмм. Всем логическим анализаторам и осциллографам смешанных сигналов присуща одна общая проблема — невозможность отличить нули от единиц при выборе такого режима развертки, при котором осциллограмма цифрового сигнала представляет собой одну сплошную горизонтальную линию.

Осциллографы серии MSO2000B поддерживают цветовое кодирование осциллограмм, выделяя единицы зеленым цветом, а нули — синим.

Белые фронты означают, что захват сигнала с более высокой частотой дискретизации может дать дополнительную информацию.

Встроенная в осциллографы серии MSO2000B схема обнаружения многократных переходов окрашивает фронт сигнала в белый цвет при обнаружении в этой точке множества переходов. Это служит визуальным напоминанием о том, что повышение частоты дискретизации при следующем захвате может выявить высокочастотную информацию, недоступную при прежних настройках.

Осциллографы серии MSO2000B упрощают процесс настройки канала, позволяя группировать цифровые сигналы и снабжать их метками, вводимыми с USB-клавиатуры. Сигналы можно объединить в группу просто размещая их на экране рядом друг с другом. Когда группа сформирована, все каналы группы можно перемещать по экрану одновременно. Это существенно сокращает время настройки, связанное с отдельным перемещением каждого канала.

Пробник P6316 MSO имеет две группы по восемь каналов для упрощения подключения к тестируемому устройству.



Пробник P6316 MSO

Этот уникальный пробник имеет две группы по восемь каналов, упрощая подключение к тестируемому устройству. Пробник Р6316 может напрямую подключаться к штырьковым 16-контактным колодкам 8×2 (шаг 2,54 мм), расположенным на печатных платах. Также можно использовать прилагаемый комплект гибких проводников и зажимов для подключения к элементам поверхностного монтажа или контрольным точкам. Кроме этого, P6316 обладает превосходными электрическими характеристиками — входной емкостью всего 8 пФ и входным сопротивлением 101 кОм.



Перестраиваемый фильтр низких частот FilterVu™

Включите FilterVu и отрегулируйте перестраиваемый фильтр пропускания нижних частот.

В отличие от других перестраиваемых фильтров пропускания нижних частот FilterVu удаляет нежелательный шум из сигнала, но при этом захватывает глитчи и другие характерные особенности сигнала на всей полосе пропускания осциллографа. При выполнении этой процедуры отображается две осциллограммы: осциллограмма сигнала, которая может быть отфильтрована (на переднем плане), и осциллограмма с глитчами (фоновая осциллограмма).

Для подавления шумов в отфильтрованной осциллограмме используется перестраиваемый фильтр низких частот. Таким образом, она представляет собой чистое изображение сигнала, на котором четче видны фронты и уровни. Это повышает точность курсорных измерений и предоставляет более точную документацию важных характеристик сигнала. При настройке фильтра шума на минимально доступную частоту среза шума пропускается не более 1 % высокочастотных составляющих сигнала, которые могли бы вызвать помехи на осциллограмме.

На осциллограмме захвата глитчей отображаются все подробности сигнала в полной полосе пропускания осциллографа. При использовании пикового детектора осциллограф может захватывать импульсы длительностью от 5 нс, что позволяет не пропускать неожиданные глитчи или другие высокочастотные события.

FilterVu хорошо подходит для регистрации периодических, неповторяющихся и однократных событий.



Запуск по сигналам последовательных шин и их анализ (опция)

Каждый сигнал последовательной шины содержит массу информации: адрес, управляющую информацию, собственно данные, данные по синхронизации и т. д. Это может усложнять выделение представляющих интерес событий. Осциллографы серии MSO/DPO2000B предлагают набор средств отладки последовательных шин, включая автоматический запуск, декодирование и поиск в сигналах шин I2C, SPI, CAN, LIN и RS-232/422/485/UART.



Запуск по сигналам последовательных шин

Запуск по содержимому пакета, например, по началу пакета, по заданным адресам, по определённым данным, по уникальным идентификаторам и т. д. При этом поддерживается большинство популярных последовательных интерфейсов, таких как I2C, SPI, CAN, LIN и RS-232/422/485/UART.



Отображение шины

Высокоуровневое комбинированное представление отдельных составляющих сигнала шины (тактовой частоты, данных, сигнала разрешения подключения к шине и т. п.) упрощает поиск начала и конца пакетов и идентификацию их компонентов, таких как адрес, данные, идентификатор, контрольная сумма и т. п.



Декодирование сигналов шины

После настройки параметров шины осциллограф серии MSO/DPO2000B декодирует каждый проходящий по ней пакет и отображает его значение в шестнадцатеричном, двоичном, десятичном (только для LIN) формате или в формате ASCII (только RS-232/422/485/UART).



Таблица событий

Помимо отображения декодированных пакетов данных непосредственно на осциллограмме сигнала шины, вы можете просматривать все захваченные в память прибора пакеты в табличном виде, очень похожем на привычные распечатке программы. Пакеты снабжаются метками времени и отображаются последовательно друг за другом, для каждого компонента пакета (адрес, данные и т. д.) отводится отдельный столбец.



Поиск

Запуск по сигналам последовательных шин очень полезен для выделения представляющих интерес событий. Но если вы захватили такое событие и хотите его проанализировать, что делать дальше? Раньше в поисках причины возникновения того или иного события пользователь был вынужден вручную прокручивать осциллограммы, считать и преобразовывать биты. Осциллографы серии MSO/DPO2000B позволяют осуществлять автоматический поиск по критериям, определяемым пользователем. Поиск ведется среди полученных данных, включая содержимое пакетов последовательных данных. Каждое обнаруженное событие отмечается поисковой меткой. Для быстрого перемещения между метками можно использовать кнопки передней панели Previous (←) (Назад) и Next (→) (Вперед).



Серия MSO/DPO2000B призвана облегчить вашу работу. Яркий, широкоформатный дисплей отображает длительный фрагмент. Специальные органы управления на передней панели упрощают работу. Порт USB на передней панели позволяет сохранять снимки экрана, настройки прибора и осциллограммы на внешних носителях.

Органы управления параметрами вертикального отклонения для каждого канала обеспечивают простую и интуитивно понятную работу с прибором. Вам больше не придется пользоваться одним набором регуляторов для всех четырех каналов. Интерфейс пробников TekVPI упрощает подключение пробников к осциллографу.



Интерфейс пробников TekVPI®

Интерфейс пробников TekVPI устанавливает новый стандарт простоты использования. Пробники TekVPI оснащены индикаторами состояния и органами управления, а также кнопкой меню пробника, размещенной непосредственно на корпусе. С помощью этой кнопки на экран осциллографа выводится меню, обеспечивающее настройку пробника и управление им.

Пробниками TekVPI можно управлять дистанционно через интерфейсы USB, GPIB или Ethernet, что позволяет создавать гибкие решения в составе автоматизированных контрольно-измерительных систем.



Расширенные средства анализа

Для вывода данных и результатов измерений осциллографов серии MSO/DPO2000B достаточно подключить осциллограф к ПК кабелем USB. Все необходимое программное обеспечение — OpenChoice® Desktop и панели инструментов Microsoft Excel и Word — входит в стандартный комплект поставки и обеспечивают быстрое и простое взаимодействие с ПК, работающим под управлением Windows.

Для упрощения работы можно использовать входящее в комплект поставки ПО OpenChoice Desktop, которое обеспечивает взаимодействие осциллографа с компьютером через порт USB, GPIB или LAN, позволяя передавать настройки, осциллограммы и снимки экрана.



Технические характеристики осциллографа смешанных сигналов серии MSO/DPO2000B:



Система вертикального отклонения, аналоговые каналы



Параметр

MSO2002B

DPO2002B

MSO2004B

DPO2004B

MSO2012B

DPO2012B

MSO2014B

DPO2014B

MSO2022B

DPO2022B

MSO2024B

DPO2024B

Число входных каналов

2

4

2

4

2

4

Аналоговая полоса (–3 дБ)*1

70 МГц

70 МГц

100 МГц

100 МГц

200 МГц

200 МГц

Расчетное время нарастания фронта

5 нс

5 нс

3,5 нс

3,5 нс

2,1 нс

2,1 нс

Аппаратное ограничение полосы пропускания

20 МГц





























Режим входа

Связь по переменному току, связь по постоянному току, заземление

Входное сопротивление

1 МОм ±2 %, 11,5 пФ ±2 пФ

Диапазон чувствительности

От 2 мВ/дел. до 5 В/дел.

Вертикальное разрешение

 8 бит

Максимальное входное напряжение, 1 МОм

300 Вср. кв. с пиковыми значениями ≤ ±450 В

Погрешность усиления постоянного напряжения (при нулевом смещении)

±3 % для диапазона от 10 мВ/дел. до 5 В/дел.

±4 % для диапазона от 2 мВ/дел. до 5 мВ/дел.

Развязка каналов

(любые два канала с одинаковой вертикальной чувствительностью)

≥100:1 при ≤70 МГц ≥100:1 при ≤100 МГц 100:1 при ≤200 МГц



*1 При 2 мВ/дел полоса пропускания 20 МГц на всех моделях





 Модели:

  • MSO2002B
  • DPO2002B
  • MSO2004B
  • DPO2004B
  • MSO2012B
  • DPO2012B
  • MSO2014B
  • DPO2014B
  • MSO2022B
  • DPO2022B
  • MSO2024B
  • DPO2024B



Диапазон смещения

Диапазон 1 МОм
От 2 мВ/дел. до 200 мВ/дел. ±1 В
>200 мВ/дел. до 5 В/дел. ±25 В



Система вертикального отклонения, цифровые канала

Параметр Все модели серии MSO2000B
Число входных каналов 16 цифровых (от D15 до D0)
Пороговые значения Общая настройка для группы из 8 каналов
Выбор порога ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяемое пользователем
Диапазон пороговых значений при настройке пользователем ±20 В
Максимальное входное напряжение ±40 В постоянного тока
Погрешность установки пороговых значений ±(100 мВ +3 % от установленного значения)
Максимальный динамический диапазон входного сигнала 80 В(размах) (в зависимости от установленного значения)
Минимальный перепад входного напряжения 500 мВпик-пик
Входное сопротивление 101 кОм
Входная емкость пробника 8 пФ
Вертикальное разрешение 1 бит



Система горизонтального отклонения, аналоговые каналы



Параметр

MSO2002B/2004B

/2012B/2014B

DPO2002B/2004B

/2012B/2014B

MSO2022B/2024B

DPO2022B/2024B

Максимальная частота дискретизации (каждый канал)

1 Гвыб./с

Максимальная длина записи

(каждый канал)

1 млн точек

Максимальная продолжительность захвата с максимальной частотой дискретизации

(каждый канал)

1 мс

Диапазон скорости развертки

от 4 нс до 100 с

от 2 нс до 100 с

Диапазон задержки развертки

От –10 делений до 5000 с.

Диапазон сдвига между каналами

±100 нс

Погрешность развертки

±25 имп./мин.



Система горизонтального отклонения, цифровые каналы



Параметр

Все модели серии MSO2000B

Максимальная частота дискретизации (при использовании любого из каналов D7–D0)

1 Гвыб./с (разрешение 1 нс)

Максимальная частота дискретизации (при использовании любого из каналов D15–D8)

500 Мвыб./с (разрешение 2 нс)

Максимальная длина записи (каждый канал)

1 млн точек

Минимальная длительность импульсов

5 нс

Сдвиг каналов

2 нс (тип.)



Система запуска



Параметр

Описание

Основные режимы запуска

Автоматический, нормальный и однократный

Тип входа для запуска

Связь по постоянному току, по переменному току, ФНЧ (подавление частоты >85 кГц), ФВЧ (подавление частот <65 кГц), >

Диапазон задержки запуска

от 20 нс до 8 с

Частотомер синхросигнала

Обеспечивает более высокую точность для определения частоты сигнала синхронизации. Разрешение счетчика частоты сигнала синхронизации — 6 символов.



Чувствительность системы запуска



Параметр

Описание

Внутренний запуск, связь по постоянному току

0,4 дел. от 0 до 50 МГц

0,6 дел. >50 МГц до 100 МГц

0,8 дел. >100 МГц до 200 МГц

Внешний запуск

(дополнительный вход)

200 мВ от 0 до 100 МГц, уровень ослабления 1



Диапазон уровней запуска



Параметр

Описание

Любой канал

±4,92 делений от центра экрана

Внешний запуск

(дополнительный вход)

±6,25 В, аттенюатор 1Х

±12,5 В, аттенюатор 10Х



Режимы запуска



Режим

Описание

Фронт

Положительный или отрицательный фронт на любом канале или на дополнительном входе передней панели. Тип входа: открытый, закрытый, с подавлением ВЧ, НЧ или шума

Длительность импульса

Запуск по положительным или отрицательным импульсам, длительность которых >, <, >

Вырожденный импульс (рант)

Запуск по импульсу, который пересек один порог и, не дойдя до второго порога, снова пересек первый.

Логическое состояние

Запуск в том случае, если некоторое логическое состояние каналов принимает значение «Ложь» или сохраняет значение «Истина» в течение указанного времени. Сигнал на любом из входов можно использовать в качестве сигнала тактовой частоты, по фронтам которого проверяется логическое состояние. Логические значения (И, ИЛИ, И-НЕ, ИЛИ-НЕ), указанные для всех аналоговых и цифровых входных каналов, определяются как Высокое, Низкое или Безразлично.

Установка и удержание

Запуск по нарушению времени установки и времени удержания между сигналом тактовой частоты и появлением данных на любом из входных каналов.

Время нарастания/спада

Запуск происходит в том случае, если длительность фронта оказывается больше или меньше заданной величины. Фронт может быть задан или положительный, или отрицательный, или любой.

Видеосигнал

Запуск по определенной строке, по всем строкам, по нечетным, четным или всем полукадрам видеосигналов NTSC, PAL и SECAM.

I2C (опция)

Запуск по старту, повторному старту, стопу, пропущенному подтверждению, адресу (7 или 10 битному), данным или адресу и данным на шинах I2С со скоростью до 3,4 Мбит/с.

SPI (опция)

Запуск по SS, MOSI, MISO или MOSI и MISO на шинах SPI со скоростью до 10,0 Мбит/с.

CAN (опция)

Запуск по началу кадра, типу кадра (данные, удаленный запрос, ошибка, перегрузка), идентификатору (стандартный или расширенный), данным, идентификатору и данным, концу кадра, пропущенному подтверждению или по ошибке вставки битов в сигналах шины CAN со скоростью до 1 Мбит/с. Кроме того, можно настроить запуск так, чтобы он
срабатывал при соблюдении условия ≤, <, >, ≥ или ≠ для некоторого указанного значения. По умолчанию настраиваемая пользователем точка выборки устанавливается равной 50%.

RS-232/422/485/UART (опция)

Запуск по стартовому биту передачи, стартовому биту приема, концу передаваемого пакета, концу принимаемого пакета, передаваемым данным, принимаемым данным, ошибке четности передачи и ошибке четности приема.

LIN (опция)

Запуск по синхроимпульсу, идентификатору, данным, идентификатору и данным, кадру активизации, кадру дежурного режима и по таким ошибкам, как ошибки синхронизации, четности или контрольной суммы.

Параллельная шина (только на моделях MSO)

Запуск по значениям данных на параллельной шине.



Режимы регистрации



Режим

Описание

Выборка

Захват дискретизированного сигнала

Пиковая детекция

Захват глитчей длительностью 3,5 нс при любой скорости развертки.

Усреднение

Усреднение по заданному количеству осциллограмм от 2 до 512.

Прокрутка

прокрутка осциллограммы по экрану справа налево со скоростью развертки меньше или равной 40 мс/дел.



Измерения параметров сигналов



Измерение

Описание

Курсоры

Осциллограмма и экран

Автоматические измерения

29 видов, до четырех из которых можно вывести на экран одновременно. Возможно измерение следующих параметров: период, частота, задержка, длительность переднего и заднего фронта, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный глитч, отрицательный глитч, двойной размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, циклическое среднее, среднеквадратическое значение, среднеквадратическое по периоду, число положительных импульсов, число отрицательных импульсов, число фронтов, число спадов, площадь и циклическая площадь.

Стробирование

Выделяет конкретное появление события в захваченном сигнале для выполнения его измерения. Выполняется с помощью курсоров экрана или курсоров сигнала



Математическая обработка сигналов



Параметр

Описание

Арифметические операции

Сложение, вычитание и умножение сигналов

БПФ

Спектральная амплитуда. Выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ. Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса



Программное обеспечение



 ПО

Описание

OpenChoice®Desktop

Предназначено для обмена данными между осциллографом серии MSO/DPO2000B и ПК с ОС Windows. Передача и сохранение настроек, осциллограмм, результатов измерений и снимков экрана. В состав ПО входят панели инструментов Word и Excel, позволяющие автоматизировать захват и передачу данных и снимков экрана в Word и Excel для составления отчетов и дальнейшего анализа

Драйвер IVI

Обеспечивает стандартный интерфейс программирования приборов для распространенных программных пакетов, таких как LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB

eScope

Позволяет управлять осциллографами серии MSO/DPO2000B по сети через стандартный веб-браузер. Просто введите IP адрес или сетевое имя осциллографа, и в обозревателе откроется страница управления



Характеристики дисплея



Параметр

Описание

Тип

Жидкокристаллический цветной дисплей с TFT-матрицей с диагональю 7 дюймов (180 мм)

Разрешение экрана

480 пикселей по горизонтали × 234 по вертикали (WQVGA)

Типы осциллограмм

Векторы, точки (в режиме запуска по видеосигналу), переменное послесвечение, бесконечное послесвечение

Масштабные сетки

Полная, сетка, перекрестие, рамка

Формат

YT и XY

Максимальная скорость захвата входного сигнала

До 5000 осциллограмм в секунду



Порты ввода-вывода



Порт

Описание

Высокоскоростной хост-порт USB 2.0

Поддерживает-USB накопители и клавиатуры. Один порт размещен на передней панели

Высокоскоростной порт USB 2.0

Расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488) и прямую распечатку на принтеры с поддержкой технологии PictBridge

Сетевой порт LAN

Разъем RJ-45, поддержка 10/100Base-T (требуется DPO2CONN)

Выход видеосигнала

Порт DB-15, позволяет вывести изображение с экрана осциллографа на внешний монитор или проектор (требуется DPO2CONN)

Дополнительный вход

Разъем BNC на передней панели. Полное входное сопротивление 1 МОм ±2 %. Макс. входное напряжение 300 Вср. кв. (КАТ II) с пиковыми значениями ≤ ±450 В

Выход компенсатора пробника

Контакты на передней панели

Амплитуда: 5 В

Частота: 1 кГц

Замок Kensington

Слот на задней панели для стандартного замка Kensington



Источник питания



Параметр

Описание

Напряжение источника питания

От 100 до 240 В ±10 %

Частота источника питания

От 45 до 65 Гц (от 90 до 264 В)

От 360 до 440 Гц (от 100 до 132 В)

Потребляемая мощность

80 Вт (макс.)

Дополнительный внешний источник питания TekVPI® (119-7465-xx)

Выходное напряжение: 12 В

Выходной ток: 5 A

Потребляемая мощность: 50 Вт

Введите число *


Введите число *

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ




ПОХОЖИЕ ТОВАРЫ

Осциллограф смешанных сигналов серии MSO/DPO2000B

Осциллограф смешанных сигналов серии MSO/DPO2000B



Осциллограф смешанных сигналов серии MSO/DPO2000B с полосой пропускания до 200 МГц и частотой дискретизации 1 Гвыб./с обеспечивает широкие возможности по отладке по доступной цене.

Благодаря наличию 20 каналов для анализа аналоговых и цифровых сигналов можно быстро диагностировать и локализовать проблемы в сложных системах.

Осциллографы MSO/DPO2000B обеспечивают длину записи до 1 млн точек в стандартной конфигурации на каждом канале, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени. Органы управления Wave Inspector®, обеспечивают быструю навигацию по осциллограмме и позволяют автоматизировать анализ сигналов последовательных и параллельных шин.

Осциллографы серии MSO/DPO2000B содержат широкий набор функций, ускоряющих каждый этап работы над проектом — от быстрого обнаружения и захвата аномалии до поиска событий в записанных сигналах и анализа их характеристик и поведения разрабатываемого устройства.



Осциллографы серии MSO/DPO2000B предлагают полный набор средств для отображения сигналов, который позволяет быстрее и глубже проникнуть в природу процессов, протекающих в устройстве. Возможность захвата сигналов со скоростью
5000 осциллограмм в секунду позволяет быстро обнаружить глитчи и другие кратковременные процессы, вскрывая истинную природу происходящих сбоев.

Дисплей с цифровым люминофором с градацией яркости даёт возможность отображать динамику изменения сигнала, так как участки осциллограммы, где сигнал появляется чаще, имеют большую яркость, что позволяет визуально оценивать частоту появления аномалий.



Захват

Обнаружение неисправностей устройства — это лишь первый шаг. Теперь нужно захватить интересующее событие, чтобы можно было установить причину его возникновения.

Осциллографы серии MSO/DPO2000B предлагают полный набор функций запуска, включая запуск по поврежденным импульсам (ранту), по логическим состояниям, по длительности импульса/глитча, по нарушению времени установки/удержания, по последовательным пакетам и параллельным данным, что помогает быстро обнаружить интересующее событие. Благодаря длине записи до 1 млн точек, можно захватывать сразу несколько интересующих событий и даже тысячи последовательных пакетов, сохраняя при этом высокое разрешение, позволяющее детально рассмотреть мельчайшие подробности сигнала.

Осциллографы серии MSO/DPO2000B обладают широкими функциональными возможностями — от запуска по определённому содержимому пакета данных до автоматического декодирования данных различных форматов. При этом они обеспечивают поддержку самого широкого в своем классе набора последовательных шин: I2C, SPI, CAN, LIN и RS-232/422/485/UART. Способность одновременного декодирования до двух последовательных и/или параллельных шин позволяет быстро распознавать проблемы системного уровня.

Для более глубокой диагностики взаимодействий на системном уровне в сложных встроенных системах в осциллографах серии MSO2000B, кроме аналоговых, есть 16 цифровых каналов. Поскольку эти цифровые каналы полностью интегрированы в схему осциллографа, вы можете осуществлять запуск от любых входных каналов, автоматически связывая по времени все аналоговые и цифровые сигналы, а также сигналы последовательных шин.



Поиск

Без соответствующих инструментов поиск интересующего события в длинной записи сигнала может оказаться весьма трудоемким процессом. Учитывая, что в современных приборах длина записи может превышать миллион точек, поиск события может означать пролистывание нескольких тысяч экранов осциллограмм.

Приборы серии MSO/DPO2000B обеспечивают простой и быстрый поиск и навигацию по осциллограммам благодаря инновационным органам управления Wave Inspector®. С их помощью можно ускорить процессы панорамирования и изменения масштаба фрагментов записи. Благодаря уникальной системе с механизмом обратной связи, пользователь имеет возможность перемещаться из одного конца записи в другой за считанные секунды.

С помощью специальных пользовательских меток можно обозначить на осциллограмме любой участок, а потом вернуться к нему для дальнейшего изучения. Кроме того, пользователь имеет возможность проводить автоматический поиск по заданным им критериям. Wave Inspector мгновенно просматривает всю запись, включая аналоговые и цифровые данные и данные последовательных шин. При этом осциллограф автоматически отмечает каждый момент наступления заданного события. В дальнейшем пользователь может быстро перемещаться между событиями по этим меткам.



Анализ

Чтобы проверить соответствие технических характеристик прототипа его программной модели и убедиться в том, что он способен решать поставленные перед ним задачи, необходимо проанализировать все режимы работы прототипа. Этот анализ может потребовать самых разнообразных измерений — от простого определения времени нарастания и длительности импульсов до сложного анализа вносимого затухания (потерь мощности) и исследования источников шумов.

Осциллографы серии MSO/DPO2000B оснащены полным набором встроенных средств анализа, в том числе привязанные к сигналу и экрану курсоры, 29 видов автоматических измерений и БПФ. Имеются также специальные программы анализа сигналов последовательных шин.



Wave Inspector предлагает следующие инновационные возможности:



Масштабирование и панорамирование

Специальная двухуровневая ручка на передней панели обеспечивает интуитивно понятное управления панорамированием и масштабированием. Внутренняя ручка управляет коэффициентом увеличения (или масштабированием); поворот ее по часовой стрелке включает растяжку сигнала и постепенно переходит ко все более высоким коэффициентам увеличения, тогда как поворот против часовой стрелки приводит к уменьшению коэффициента увеличения и, в конце концов, отключает масштабирование. Теперь для изменения масштаба не требуется перемещаться по многочисленным меню. Внешняя ручка перемещает окно обзора по сигналу,
позволяя быстро добраться до нужного фрагмента. Кроме того, внешняя ручка оснащена механизмом обратной связи, который позволяет контролировать скорость панорамирования осциллограммы пропорционально углу поворота. Чем больше угол, на который повернута внешняя ручка, тем быстрее перемещается окно масштабирования. Чтобы изменить направление прокрутки, достаточно повернуть её в обратную сторону.



Воспроизведение/пауза

Расположенная на передней панели специальная кнопка Play/Pause (воспроизведение/пауза) позволяет автоматически прокручивать осциллограмму по экрану и искать аномалии и интересующие события. И снова, чем больше угол поворота ручки, тем быстрее перемещается осциллограмма, а поворот ручки в другую сторону изменяет направление прокрутки. В этом случае поворот ручки на больший угол также приводит к ускорению прокрутки осциллограммы, а для изменения направления прокрутки достаточно повернуть ручку в обратную сторону.



Расстановка пользовательских меток

Расположенная на передней панели кнопка Set Mark (поставить метку) позволяет отметить одно или несколько мест на осциллограмме. Перемещение между метками выполняется с помощью кнопок передней панели Previous (←) (Назад) и Next (→) (Вперед).



Поисковые метки

Кнопка Search (Поиск) позволяет автоматически просматривать длинные захваченные фрагменты и искать определенные пользователем события. Все появления заданного события помечаются поисковыми метками, между которыми можно перемещаться с помощью кнопок передней панели Previous (←) (Назад) и Next (→) (Вперед). Возможен поиск фронтов, длительность импульсов/глитчей, вырожденных импульсов, логических состояний, нарушений времени установки/удержания, времени нарастания/спада фронта сигнала в параллельных шине и содержимого пакета шин I2C, SPI, CAN, LIN и RS-232/422/485/UART.



Технология цифрового люминофора

Используемая в осциллографах серии MSO/DPO2000B технология цифрового люминофора позволяет быстрее оценить функционирование тестируемого устройства. Скорость захвата 5000 осциллограмм в секунду обеспечивает высокую вероятность обнаружения редко возникающих, но достаточно распространенных в цифровых системах сбоев: поврежденных импульсов, глитчей, нарушений синхронизации и многих других.

Осциллограммы накладываются друг на друга, причем те точки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, напротив, редко возникающие.

В приборах серии MSO/DPO2000B можно выбрать бесконечное или переменное послесвечение, определяющее длительность сохранения на экране изображения данных предыдущей осциллограммы. Это позволяет определить, насколько часто появляется та или иная аномалия.



Проектирование и анализ устройств, работающих со смешанными сигналами(серия MSO)

В осциллографах смешанных сигналов серии MSO2000B есть 16 цифровых каналов. Эти каналы непосредственно встроены в пользовательский интерфейс осциллографа, упрощая работу и делая возможным более простое разрешение затруднений, связанных с использованием смешанных сигналов.



Цветовое кодирование осциллограмм

Приборы серии MSO2000B позволяют по-новому взглянуть на способы отображения цифровых осциллограмм. Всем логическим анализаторам и осциллографам смешанных сигналов присуща одна общая проблема — невозможность отличить нули от единиц при выборе такого режима развертки, при котором осциллограмма цифрового сигнала представляет собой одну сплошную горизонтальную линию.

Осциллографы серии MSO2000B поддерживают цветовое кодирование осциллограмм, выделяя единицы зеленым цветом, а нули — синим.

Белые фронты означают, что захват сигнала с более высокой частотой дискретизации может дать дополнительную информацию.

Встроенная в осциллографы серии MSO2000B схема обнаружения многократных переходов окрашивает фронт сигнала в белый цвет при обнаружении в этой точке множества переходов. Это служит визуальным напоминанием о том, что повышение частоты дискретизации при следующем захвате может выявить высокочастотную информацию, недоступную при прежних настройках.

Осциллографы серии MSO2000B упрощают процесс настройки канала, позволяя группировать цифровые сигналы и снабжать их метками, вводимыми с USB-клавиатуры. Сигналы можно объединить в группу просто размещая их на экране рядом друг с другом. Когда группа сформирована, все каналы группы можно перемещать по экрану одновременно. Это существенно сокращает время настройки, связанное с отдельным перемещением каждого канала.

Пробник P6316 MSO имеет две группы по восемь каналов для упрощения подключения к тестируемому устройству.



Пробник P6316 MSO

Этот уникальный пробник имеет две группы по восемь каналов, упрощая подключение к тестируемому устройству. Пробник Р6316 может напрямую подключаться к штырьковым 16-контактным колодкам 8×2 (шаг 2,54 мм), расположенным на печатных платах. Также можно использовать прилагаемый комплект гибких проводников и зажимов для подключения к элементам поверхностного монтажа или контрольным точкам. Кроме этого, P6316 обладает превосходными электрическими характеристиками — входной емкостью всего 8 пФ и входным сопротивлением 101 кОм.



Перестраиваемый фильтр низких частот FilterVu™

Включите FilterVu и отрегулируйте перестраиваемый фильтр пропускания нижних частот.

В отличие от других перестраиваемых фильтров пропускания нижних частот FilterVu удаляет нежелательный шум из сигнала, но при этом захватывает глитчи и другие характерные особенности сигнала на всей полосе пропускания осциллографа. При выполнении этой процедуры отображается две осциллограммы: осциллограмма сигнала, которая может быть отфильтрована (на переднем плане), и осциллограмма с глитчами (фоновая осциллограмма).

Для подавления шумов в отфильтрованной осциллограмме используется перестраиваемый фильтр низких частот. Таким образом, она представляет собой чистое изображение сигнала, на котором четче видны фронты и уровни. Это повышает точность курсорных измерений и предоставляет более точную документацию важных характеристик сигнала. При настройке фильтра шума на минимально доступную частоту среза шума пропускается не более 1 % высокочастотных составляющих сигнала, которые могли бы вызвать помехи на осциллограмме.

На осциллограмме захвата глитчей отображаются все подробности сигнала в полной полосе пропускания осциллографа. При использовании пикового детектора осциллограф может захватывать импульсы длительностью от 5 нс, что позволяет не пропускать неожиданные глитчи или другие высокочастотные события.

FilterVu хорошо подходит для регистрации периодических, неповторяющихся и однократных событий.



Запуск по сигналам последовательных шин и их анализ (опция)

Каждый сигнал последовательной шины содержит массу информации: адрес, управляющую информацию, собственно данные, данные по синхронизации и т. д. Это может усложнять выделение представляющих интерес событий. Осциллографы серии MSO/DPO2000B предлагают набор средств отладки последовательных шин, включая автоматический запуск, декодирование и поиск в сигналах шин I2C, SPI, CAN, LIN и RS-232/422/485/UART.



Запуск по сигналам последовательных шин

Запуск по содержимому пакета, например, по началу пакета, по заданным адресам, по определённым данным, по уникальным идентификаторам и т. д. При этом поддерживается большинство популярных последовательных интерфейсов, таких как I2C, SPI, CAN, LIN и RS-232/422/485/UART.



Отображение шины

Высокоуровневое комбинированное представление отдельных составляющих сигнала шины (тактовой частоты, данных, сигнала разрешения подключения к шине и т. п.) упрощает поиск начала и конца пакетов и идентификацию их компонентов, таких как адрес, данные, идентификатор, контрольная сумма и т. п.



Декодирование сигналов шины

После настройки параметров шины осциллограф серии MSO/DPO2000B декодирует каждый проходящий по ней пакет и отображает его значение в шестнадцатеричном, двоичном, десятичном (только для LIN) формате или в формате ASCII (только RS-232/422/485/UART).



Таблица событий

Помимо отображения декодированных пакетов данных непосредственно на осциллограмме сигнала шины, вы можете просматривать все захваченные в память прибора пакеты в табличном виде, очень похожем на привычные распечатке программы. Пакеты снабжаются метками времени и отображаются последовательно друг за другом, для каждого компонента пакета (адрес, данные и т. д.) отводится отдельный столбец.



Поиск

Запуск по сигналам последовательных шин очень полезен для выделения представляющих интерес событий. Но если вы захватили такое событие и хотите его проанализировать, что делать дальше? Раньше в поисках причины возникновения того или иного события пользователь был вынужден вручную прокручивать осциллограммы, считать и преобразовывать биты. Осциллографы серии MSO/DPO2000B позволяют осуществлять автоматический поиск по критериям, определяемым пользователем. Поиск ведется среди полученных данных, включая содержимое пакетов последовательных данных. Каждое обнаруженное событие отмечается поисковой меткой. Для быстрого перемещения между метками можно использовать кнопки передней панели Previous (←) (Назад) и Next (→) (Вперед).



Серия MSO/DPO2000B призвана облегчить вашу работу. Яркий, широкоформатный дисплей отображает длительный фрагмент. Специальные органы управления на передней панели упрощают работу. Порт USB на передней панели позволяет сохранять снимки экрана, настройки прибора и осциллограммы на внешних носителях.

Органы управления параметрами вертикального отклонения для каждого канала обеспечивают простую и интуитивно понятную работу с прибором. Вам больше не придется пользоваться одним набором регуляторов для всех четырех каналов. Интерфейс пробников TekVPI упрощает подключение пробников к осциллографу.



Интерфейс пробников TekVPI®

Интерфейс пробников TekVPI устанавливает новый стандарт простоты использования. Пробники TekVPI оснащены индикаторами состояния и органами управления, а также кнопкой меню пробника, размещенной непосредственно на корпусе. С помощью этой кнопки на экран осциллографа выводится меню, обеспечивающее настройку пробника и управление им.

Пробниками TekVPI можно управлять дистанционно через интерфейсы USB, GPIB или Ethernet, что позволяет создавать гибкие решения в составе автоматизированных контрольно-измерительных систем.



Расширенные средства анализа

Для вывода данных и результатов измерений осциллографов серии MSO/DPO2000B достаточно подключить осциллограф к ПК кабелем USB. Все необходимое программное обеспечение — OpenChoice® Desktop и панели инструментов Microsoft Excel и Word — входит в стандартный комплект поставки и обеспечивают быстрое и простое взаимодействие с ПК, работающим под управлением Windows.

Для упрощения работы можно использовать входящее в комплект поставки ПО OpenChoice Desktop, которое обеспечивает взаимодействие осциллографа с компьютером через порт USB, GPIB или LAN, позволяя передавать настройки, осциллограммы и снимки экрана.



Технические характеристики осциллографа смешанных сигналов серии MSO/DPO2000B:



Система вертикального отклонения, аналоговые каналы



Параметр

MSO2002B

DPO2002B

MSO2004B

DPO2004B

MSO2012B

DPO2012B

MSO2014B

DPO2014B

MSO2022B

DPO2022B

MSO2024B

DPO2024B

Число входных каналов

2

4

2

4

2

4

Аналоговая полоса (–3 дБ)*1

70 МГц

70 МГц

100 МГц

100 МГц

200 МГц

200 МГц

Расчетное время нарастания фронта

5 нс

5 нс

3,5 нс

3,5 нс

2,1 нс

2,1 нс

Аппаратное ограничение полосы пропускания

20 МГц





























Режим входа

Связь по переменному току, связь по постоянному току, заземление

Входное сопротивление

1 МОм ±2 %, 11,5 пФ ±2 пФ

Диапазон чувствительности

От 2 мВ/дел. до 5 В/дел.

Вертикальное разрешение

 8 бит

Максимальное входное напряжение, 1 МОм

300 Вср. кв. с пиковыми значениями ≤ ±450 В

Погрешность усиления постоянного напряжения (при нулевом смещении)

±3 % для диапазона от 10 мВ/дел. до 5 В/дел.

±4 % для диапазона от 2 мВ/дел. до 5 мВ/дел.

Развязка каналов

(любые два канала с одинаковой вертикальной чувствительностью)

≥100:1 при ≤70 МГц ≥100:1 при ≤100 МГц 100:1 при ≤200 МГц



*1 При 2 мВ/дел полоса пропускания 20 МГц на всех моделях





 Модели:

  • MSO2002B
  • DPO2002B
  • MSO2004B
  • DPO2004B
  • MSO2012B
  • DPO2012B
  • MSO2014B
  • DPO2014B
  • MSO2022B
  • DPO2022B
  • MSO2024B
  • DPO2024B



Диапазон смещения

Диапазон 1 МОм
От 2 мВ/дел. до 200 мВ/дел. ±1 В
>200 мВ/дел. до 5 В/дел. ±25 В



Система вертикального отклонения, цифровые канала

Параметр Все модели серии MSO2000B
Число входных каналов 16 цифровых (от D15 до D0)
Пороговые значения Общая настройка для группы из 8 каналов
Выбор порога ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяемое пользователем
Диапазон пороговых значений при настройке пользователем ±20 В
Максимальное входное напряжение ±40 В постоянного тока
Погрешность установки пороговых значений ±(100 мВ +3 % от установленного значения)
Максимальный динамический диапазон входного сигнала 80 В(размах) (в зависимости от установленного значения)
Минимальный перепад входного напряжения 500 мВпик-пик
Входное сопротивление 101 кОм
Входная емкость пробника 8 пФ
Вертикальное разрешение 1 бит



Система горизонтального отклонения, аналоговые каналы



Параметр

MSO2002B/2004B

/2012B/2014B

DPO2002B/2004B

/2012B/2014B

MSO2022B/2024B

DPO2022B/2024B

Максимальная частота дискретизации (каждый канал)

1 Гвыб./с

Максимальная длина записи

(каждый канал)

1 млн точек

Максимальная продолжительность захвата с максимальной частотой дискретизации

(каждый канал)

1 мс

Диапазон скорости развертки

от 4 нс до 100 с

от 2 нс до 100 с

Диапазон задержки развертки

От –10 делений до 5000 с.

Диапазон сдвига между каналами

±100 нс

Погрешность развертки

±25 имп./мин.



Система горизонтального отклонения, цифровые каналы



Параметр

Все модели серии MSO2000B

Максимальная частота дискретизации (при использовании любого из каналов D7–D0)

1 Гвыб./с (разрешение 1 нс)

Максимальная частота дискретизации (при использовании любого из каналов D15–D8)

500 Мвыб./с (разрешение 2 нс)

Максимальная длина записи (каждый канал)

1 млн точек

Минимальная длительность импульсов

5 нс

Сдвиг каналов

2 нс (тип.)



Система запуска



Параметр

Описание

Основные режимы запуска

Автоматический, нормальный и однократный

Тип входа для запуска

Связь по постоянному току, по переменному току, ФНЧ (подавление частоты >85 кГц), ФВЧ (подавление частот <65 кГц), >

Диапазон задержки запуска

от 20 нс до 8 с

Частотомер синхросигнала

Обеспечивает более высокую точность для определения частоты сигнала синхронизации. Разрешение счетчика частоты сигнала синхронизации — 6 символов.



Чувствительность системы запуска



Параметр

Описание

Внутренний запуск, связь по постоянному току

0,4 дел. от 0 до 50 МГц

0,6 дел. >50 МГц до 100 МГц

0,8 дел. >100 МГц до 200 МГц

Внешний запуск

(дополнительный вход)

200 мВ от 0 до 100 МГц, уровень ослабления 1



Диапазон уровней запуска



Параметр

Описание

Любой канал

±4,92 делений от центра экрана

Внешний запуск

(дополнительный вход)

±6,25 В, аттенюатор 1Х

±12,5 В, аттенюатор 10Х



Режимы запуска



Режим

Описание

Фронт

Положительный или отрицательный фронт на любом канале или на дополнительном входе передней панели. Тип входа: открытый, закрытый, с подавлением ВЧ, НЧ или шума

Длительность импульса

Запуск по положительным или отрицательным импульсам, длительность которых >, <, >

Вырожденный импульс (рант)

Запуск по импульсу, который пересек один порог и, не дойдя до второго порога, снова пересек первый.

Логическое состояние

Запуск в том случае, если некоторое логическое состояние каналов принимает значение «Ложь» или сохраняет значение «Истина» в течение указанного времени. Сигнал на любом из входов можно использовать в качестве сигнала тактовой частоты, по фронтам которого проверяется логическое состояние. Логические значения (И, ИЛИ, И-НЕ, ИЛИ-НЕ), указанные для всех аналоговых и цифровых входных каналов, определяются как Высокое, Низкое или Безразлично.

Установка и удержание

Запуск по нарушению времени установки и времени удержания между сигналом тактовой частоты и появлением данных на любом из входных каналов.

Время нарастания/спада

Запуск происходит в том случае, если длительность фронта оказывается больше или меньше заданной величины. Фронт может быть задан или положительный, или отрицательный, или любой.

Видеосигнал

Запуск по определенной строке, по всем строкам, по нечетным, четным или всем полукадрам видеосигналов NTSC, PAL и SECAM.

I2C (опция)

Запуск по старту, повторному старту, стопу, пропущенному подтверждению, адресу (7 или 10 битному), данным или адресу и данным на шинах I2С со скоростью до 3,4 Мбит/с.

SPI (опция)

Запуск по SS, MOSI, MISO или MOSI и MISO на шинах SPI со скоростью до 10,0 Мбит/с.

CAN (опция)

Запуск по началу кадра, типу кадра (данные, удаленный запрос, ошибка, перегрузка), идентификатору (стандартный или расширенный), данным, идентификатору и данным, концу кадра, пропущенному подтверждению или по ошибке вставки битов в сигналах шины CAN со скоростью до 1 Мбит/с. Кроме того, можно настроить запуск так, чтобы он
срабатывал при соблюдении условия ≤, <, >, ≥ или ≠ для некоторого указанного значения. По умолчанию настраиваемая пользователем точка выборки устанавливается равной 50%.

RS-232/422/485/UART (опция)

Запуск по стартовому биту передачи, стартовому биту приема, концу передаваемого пакета, концу принимаемого пакета, передаваемым данным, принимаемым данным, ошибке четности передачи и ошибке четности приема.

LIN (опция)

Запуск по синхроимпульсу, идентификатору, данным, идентификатору и данным, кадру активизации, кадру дежурного режима и по таким ошибкам, как ошибки синхронизации, четности или контрольной суммы.

Параллельная шина (только на моделях MSO)

Запуск по значениям данных на параллельной шине.



Режимы регистрации



Режим

Описание

Выборка

Захват дискретизированного сигнала

Пиковая детекция

Захват глитчей длительностью 3,5 нс при любой скорости развертки.

Усреднение

Усреднение по заданному количеству осциллограмм от 2 до 512.

Прокрутка

прокрутка осциллограммы по экрану справа налево со скоростью развертки меньше или равной 40 мс/дел.



Измерения параметров сигналов



Измерение

Описание

Курсоры

Осциллограмма и экран

Автоматические измерения

29 видов, до четырех из которых можно вывести на экран одновременно. Возможно измерение следующих параметров: период, частота, задержка, длительность переднего и заднего фронта, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный глитч, отрицательный глитч, двойной размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, циклическое среднее, среднеквадратическое значение, среднеквадратическое по периоду, число положительных импульсов, число отрицательных импульсов, число фронтов, число спадов, площадь и циклическая площадь.

Стробирование

Выделяет конкретное появление события в захваченном сигнале для выполнения его измерения. Выполняется с помощью курсоров экрана или курсоров сигнала



Математическая обработка сигналов



Параметр

Описание

Арифметические операции

Сложение, вычитание и умножение сигналов

БПФ

Спектральная амплитуда. Выбор вертикального масштаба БПФ согласно линейному среднеквадратическому значению или среднеквадратическому значению в дБВ. Выбор окна БПФ: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса



Программное обеспечение



 ПО

Описание

OpenChoice®Desktop

Предназначено для обмена данными между осциллографом серии MSO/DPO2000B и ПК с ОС Windows. Передача и сохранение настроек, осциллограмм, результатов измерений и снимков экрана. В состав ПО входят панели инструментов Word и Excel, позволяющие автоматизировать захват и передачу данных и снимков экрана в Word и Excel для составления отчетов и дальнейшего анализа

Драйвер IVI

Обеспечивает стандартный интерфейс программирования приборов для распространенных программных пакетов, таких как LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB

eScope

Позволяет управлять осциллографами серии MSO/DPO2000B по сети через стандартный веб-браузер. Просто введите IP адрес или сетевое имя осциллографа, и в обозревателе откроется страница управления



Характеристики дисплея



Параметр

Описание

Тип

Жидкокристаллический цветной дисплей с TFT-матрицей с диагональю 7 дюймов (180 мм)

Разрешение экрана

480 пикселей по горизонтали × 234 по вертикали (WQVGA)

Типы осциллограмм

Векторы, точки (в режиме запуска по видеосигналу), переменное послесвечение, бесконечное послесвечение

Масштабные сетки

Полная, сетка, перекрестие, рамка

Формат

YT и XY

Максимальная скорость захвата входного сигнала

До 5000 осциллограмм в секунду



Порты ввода-вывода



Порт

Описание

Высокоскоростной хост-порт USB 2.0

Поддерживает-USB накопители и клавиатуры. Один порт размещен на передней панели

Высокоскоростной порт USB 2.0

Расположен на задней панели. Поддерживает управление осциллографом через интерфейс USBTMC или GPIB (с переходником TEK-USB-488) и прямую распечатку на принтеры с поддержкой технологии PictBridge

Сетевой порт LAN

Разъем RJ-45, поддержка 10/100Base-T (требуется DPO2CONN)

Выход видеосигнала

Порт DB-15, позволяет вывести изображение с экрана осциллографа на внешний монитор или проектор (требуется DPO2CONN)

Дополнительный вход

Разъем BNC на передней панели. Полное входное сопротивление 1 МОм ±2 %. Макс. входное напряжение 300 Вср. кв. (КАТ II) с пиковыми значениями ≤ ±450 В

Выход компенсатора пробника

Контакты на передней панели

Амплитуда: 5 В

Частота: 1 кГц

Замок Kensington

Слот на задней панели для стандартного замка Kensington



Источник питания



Параметр

Описание

Напряжение источника питания

От 100 до 240 В ±10 %

Частота источника питания

От 45 до 65 Гц (от 90 до 264 В)

От 360 до 440 Гц (от 100 до 132 В)

Потребляемая мощность

80 Вт (макс.)

Дополнительный внешний источник питания TekVPI® (119-7465-xx)

Выходное напряжение: 12 В

Выходной ток: 5 A

Потребляемая мощность: 50 Вт

186279 RUB
В наличии
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2023
