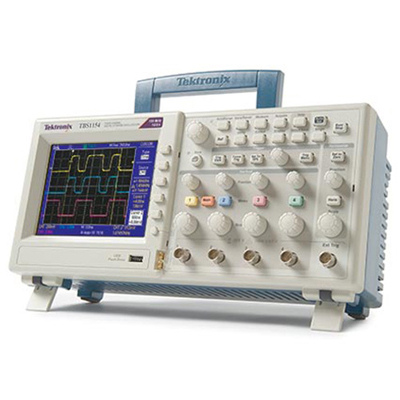

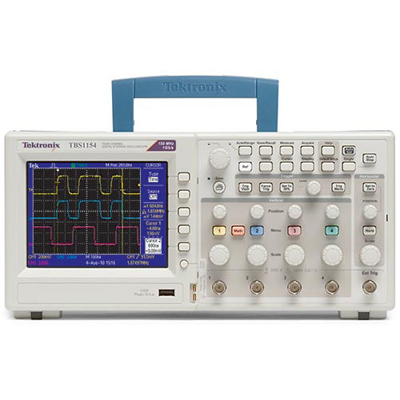

Доступное качество цифрового запоминающего осциллографа серии TBS1000 сочетается с компактной конструкцией.
В осциллографах серии TBS1000 предусмотрены следующие стандартные функции, помогающие сделать гораздо больше за меньшее время: интерфейс USB, 16 автоматизированных измерений, контроль предельных значений, регистрация данных, а также контекстно-зависимая справочная система.
Ни один из других цифровых запоминающих осциллографов не обладает полосой пропускания до 150 МГц и частотой дискретизации 1 Гвыб/с при сопоставимой цене.
Фирменная технология Tektronix позволяет непрерывно осуществлять выборку режиме реального времени по всем каналам с заданной частотой для точного захвата сигналов. Характеристики выборки не ухудшаются при одновременном использовании нескольких каналов.
Серия цифровых осциллографов TBS1000 разработана с учетом требований современных образовательных учреждений. Прост в эксплуатации.
Интуитивно понятный пользовательский интерфейс с отдельным управлением системой вертикального отклонения каждого канала, автонастройкой и автоматическим выбором диапазона делает эти приборы простыми в использовании, сокращая время обучения и повышая эффективность.
Встроенное меню справки содержит информацию о всех функциях и характеристиках осциллографа. Справка дается на том же языке, что и в интерфейсе пользователя.

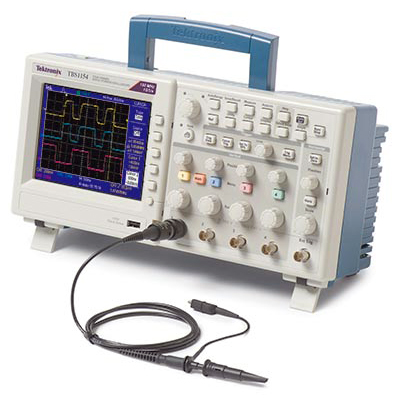

Перед измерениями выполните простую и быструю процедуру компенсации пробника путем нажатия одной кнопки.
Осциллограф может автоматически контролировать входные сигналы и выполнять разбраковку типа «годен/не годен», сравнивая эти сигналы с заданными граничными значениями. По результатам проверки осциллограф может выполнять те или иные действия, например, прекращать захват сигнала, отключать функцию контроля предельных значений, сохранять параметры ошибочного сигнала или снимок экрана на USB-накопителе или выполнять комбинацию описанных выше операций.
Хост-порт USB на передней панели позволяет сохранять на внешнем флэш-накопителе снимки экрана, настройки прибора и данные осциллограмм.
Встроенная функция регистрации данных позволяет настроить осциллограф на сохранение указанных сигналов на USB-накопителе общей продолжительностью до 24 часов.
Вы можете также выбрать режим «Infinite» (бесконечно) для непрерывного мониторинга сигналов. В этом режиме можно сохранять захваченные сигналы на внешнем USB-накопителе до тех пор, пока он не заполнится.
Простота захвата сигналов, сохранения и анализа результатов измерений обеспечивается с помощью USB-порта на задней панели прибора и входящего в комплект поставки программного обеспечения OpenChoice PC Communications. Изображение с экрана и параметры сигнала просто переносятся в автономное приложение на рабочем столе или непосредственно в Microsoft Word или Excel. Кроме того, если использование компьютера нежелательно, можно просто распечатать изображение непосредственно на любом принтере, поддерживающем стандарт PictBridge.
В комплект поставки каждой модели TBS1000 включен курс обучения на компакт-диске, позволяющий студентам освоить работу с осциллографом. Курс содержит два руководства для лаборантов и преподавателей и два учебных материала для начинающих. В руководстве «Введение в осциллографы для лаборантов и преподавателей" изложены принципы работы осциллографа и даны практические упражнения для студентов. В руководстве " Осциллографические пробники для лаборантов и преподавателей" изложены принципы работы пробников и объяснено, как пробник может повлиять на качество измерений.
Два пособия для начинающих представляют собой наиболее популярные учебники компании Tektronix – "Осциллографы от А до Я" b и "Азбука пробников".
|
TBS1022 |
TBS1042 | TBS1062 | TBS1102 | TBS1152 | |
|
ЖК дисплей (QVGA) |
TFT |
||||
|
Полоса пропускания*1 |
25 МГц |
40 МГц |
60 МГц |
100 МГц |
150 МГц |
|
Число каналов |
2 |
||||
|
Вход внешнего запуска |
Есть на всех моделях |
||||
|
Частота дискретизации в каждом канале |
500 Мвыб./с |
500 Мвыб./с |
1,0 Гвыб./с |
1,0 Гвыб./с |
1,0 Гвыб./с |
|
Длина записи |
2,5 тыс. точек на всех скоростях развертки для всех моделей |
||||
|
Разрешение по вертикали |
8 бит |
||||
|
Чувствительность по вертикали |
2 мВ/дел - 5 В/дел с калиброванной точной настройкой, для всех моделей |
||||
|
Погрешность по постоянному току по вертикали |
±3 % для всех моделей |
||||
|
Масштабирование по вертикали |
Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной |
||||
|
Максимальное входное напряжение |
300 Вср.кв. (КАТ II); снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 Впик-пикна частоте 3 МГц |
||||
|
Диапазон смещения |
±1,8 В (2 мВ/дел - 200 мВ/дел) ±45 В (>200 мВ/дел - 5 В/дел) |
||||
|
Ограничение полосы пропускания |
20 МГц для всех моделей |
||||
|
Режим связи по входу |
Связь по постоянному току, по переменному току или заземление входа для всех моделей |
||||
|
Входной импеданс |
1 МОм параллельно с емкостью 20 пФ |
||||
|
Диапазон скорости развертки |
5 нс/дел. - 50 с/дел. |
||||
|
Погрешность развертки |
50х10-6 |
||||
|
Масштабирование по горизонтали |
Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной |
||||
|
Интерфейсы ввода/вывода |
|||||
|
Порты USB |
Хост-порт USB на передней панели поддерживает USB-накопители Порт USB на задней панели обеспечивает подключение к ПК и к любому принтеру, совместимому с PictBridge |
||||
|
GPIB |
Опция |
||||
|
Энергонезависимая память |
|||||
|
Отображение сохраненных осциллограмм |
(2) 2,5 тыс. точек |
||||
|
Сохранение осциллограмм без USB накопителя |
(2) 2,5 тыс. точек |
||||
|
Максимальный объем USB накопителя |
64 ГБ |
||||
|
Сохранение осциллограмм на USB накопителе |
96 и более осциллограмм по 8 МБ |
||||
|
Сохранение настроек без USB накопителя |
10 настроек органов управления передней панели |
||||
|
Сохранение настроек на USB накопителе |
4000 и более настроек органов управления передней панели по 8 МБ |
||||
|
Сохранение снимков экрана на USB накопителе |
128 и более снимков экрана по 8 МБ (количество снимков зависит от выбранного формата файлов) |
||||
|
Сохранение всей информации на USB накопителе |
12 или более операций «Сохранить все» по 8 МБ При одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) |
||||
*1 Полоса пропускания составляет 20 МГц для всех моделей при чувствительности 2 мВ/дел.
|
Режим |
Описание |
|
Обнаружение пиковых значений |
Захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовое значение) на всех скоростях развертки от 5 мкс/дел до 50 с/дел |
|
Выборка |
Только выборка данных |
|
Усреднение |
Усреднение по 4, 16, 64 или 128 осциллограммам 4, 16, 64, 128 |
|
Однократный запуск |
Кнопка однократного запуска используется для запуска одиночного цикла регистрации данных |
|
Прокрутка |
При скорости развертки >100 мс/дел |
Режимы запуска: автоматический, нормальный, однократный
|
Параметр |
Описание |
|
По перепаду (положительному или отрицательному) |
Обычный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы связи по входу: связь по переменному току, по постоянному току, с подавлением шума, ФВЧ, ФНЧ |
|
По видеосигналу |
Запуск по всем строкам, по выбранным строкам, по нечетным или четным кадрам, по всем кадрам композитного видеосигнала или по сигналам вещательных стандартов (NTSC, PAL, SECAM) |
|
По длительности импульса (или глитча) |
Запуск по длительности импульса, меньшей, большей, равной или неравной выбранному значению в диапазоне от 33 нс до 10 с |
Источник сигнала запуска
2-канальные модели: канал 1, Канал 2, Внешний, Внешний/5, сеть
Отображение сигнала запуска
Сигнал запуска выводится на экран, пока нажата кнопка "Trigger View"
Отображение частоты сигнала запуска
Выводится значение частоты сигнала запуска
Курсоры
|
Параметр |
Описание |
|
Типы |
Амплитуда, время |
|
Измерения |
ΔT, 1/ΔT (частота), ΔV |
Автоматизированные измерения
Период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность положительного перепада, длительность отрицательного перепада, максимальное значение, минимальное значение, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, коэффициент заполнения, фаза, задержка.
Математическая обработка осциллограмм
|
Параметр |
Описание |
|
Операции |
Сложение, вычитание, умножение, БПФ |
|
БПФ |
Окна: Хеннинга, с плоской вершиной, прямоугольное 2048 выборок |
|
Источники сигнала |
|
|
2-канальные модели |
Кан.1 – Кан.2, Кан.2 – Кан.1, Кан.1+ Кан.2, Кан.1 х Кан.2 |
Меню автонастройки
|
Тип сигнала |
Варианты в меню авонастройки |
|
Автоматическая настройка параметров системы запуска, вертикальной и горизонтальной развертки для всех каналов с помощью одной кнопки (с возможностью отмены). |
|
|
Прямоугольный сигнал |
Один период, несколько периодов, положительный или отрицательный перепад |
|
Синусоидальный сигнал |
Один период, несколько периодов, спектр БПФ |
|
Видеосигнал (NTSC, PAL, SECAM) |
Кадры: все, нечетные, четные Строки: все или строка с выбранным номером |
Автоматический выбор диапазона
Автоматическая настройка параметров вертикальной и горизонтальной развертки при переключении пробника между контрольными точками или при значительном изменении сигнала
Характеристики дисплея
|
Параметр |
Описание |
|
Экран |
Активная цветная TFT матрица с разрешением QVGA |
|
Интерполяция |
Sin(x)/x |
|
Режимы отображения |
Точечный, векторный |
|
Послесвечение |
Выкл., 1 с, 2 с, 5 с, бесконечно |
|
Формат |
YT и XY |
Многоязычный интерфейс пользователя и контекстно-зависимая справка
Английский, французский, немецкий, итальянский, японский, корейский, португальский, русский*2, упрощенный китайский, испанский, традиционный китайский
*2 Требуется русифицированное микропрограммное обеспечение, обозначаемое суффиксом "RUS"
Условия окружающей среды и нормы безопасности
|
Параметр |
Описание |
|
Температура |
|
|
Рабочая |
от 0 до +50 °C |
|
Хранения |
от -40 до +71 ℃ |
|
Относительная влажность |
|
|
Рабочая и хранения |
до 80 % при температуре до +40 °C до 45 % при температуре до +50 °C |
|
Высота над уровнем моря |
|
|
Рабочая и хранения |
до 3000 м |
|
Электромагнитная совместимость |
Соответствует требованиям 2004/108/EC, EN61326 Класс A; соответствует требованиям австралийского стандарта по ЭМС |
|
Безопасность |
UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010-1:2001, МЭК 61010-1:2001 |
Габариты и масса
|
Габариты |
мм |
|
Ширина |
326.3 |
|
Высота |
158.0 |
|
Глубина |
124.2 |
|
Вес |
кг |
|
Без принадлежностей |
2.0 |
|
С принадлежностями |
2.2 |
|
