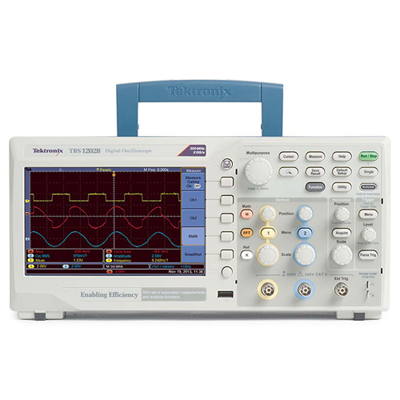

Цифровой осциллограф серии TBS1000B

Доступное качество цифрового запоминающего осциллографа серии TBS1000В сочетается с компактной конструкцией. В осциллографах серии TBS1000В предусмотрены следующие стандартные функции, помогающие сделать гораздо больше за меньшее время: интерфейс USB, 34 вида автоматизированных измерений, контроль предельных значений, регистрация данных, частотомер, TrendPlot™, а также контекстно-зависимая справочная система.

При полосе пропускания до 200 МГц, максимальной частоте дискретизации 2 Гвыб./с и погрешности измерения по вертикали 3 % осциллограф серии TBS1000B позволяет увидеть самые мелкие детали сигнала. Фирменная технология Tektronix осуществляет непрерывную выборку сигнала в режиме реального времени по всем каналам с 10-кратной передискретизацией.

Осциллограф TBS1000B поставляется с расширенным набором функций запуска, используемых при отладке современных сложных электронных схем. Гибкие настройки запуска по положительному или отрицательному перепаду, длительности импульса или видеосигналу позволят пользователям быстро находить интересующие их фрагменты сигнала.

Расположенная на передней панели специальная кнопка предназначена для расшенного анализа в частотной области. При нажатии этой кнопки пользователь получает быстрый доступ к функции БПФ, позволяющей получать одновременное представление сигналов в частотной и временной областях, чтобы понять связь между ними.

Прибор оснащен встроенным двухканальным частотомером.

Трудности оценки харктеристик перемежающихся сбоев связаны с их редкими повторениями, затрудняющими захват сигналов. Функция TrendPlot™ помогает находить такие сбои посредством построения зависимости измеренных значений от времени в течение длительных периодов. Для этого необходимо выбрать сигнал для захвата по одному или обоим каналам, затем установить осциллограф в режим непрерывного контроля сигналов и вывести результаты измерений на дисплей с одновременной их записью на внешний накопитель USB. В зависимости от настройки осциллографа, захват данных можно осуществлять в течение нескольких минут, часов и даже дней. Ограничение времени захвата связано только с емкостью внешнего накопителя USB.

Хост-порт USB на передней панели позволяет сохранять на внешнем накопителе снимки экрана, настройки прибора и данные осциллограмм. Этот порт поддерживает встроенную функцию регистрации данных, которая позволяет настроить осциллограф на сохранение указанных сигналов на USB накопителе общей продолжительностью до 24 часов.

Встроенное меню справки содержит важную информацию о всех функциях и характеристиках осциллографа. Язык справочной системы соответствует языку интерфейса пользователя.

Отличительные особенности:

• Активный цветной ЖК дисплей WVGA (800х480) с диагональю 7 дюймов
• 34 вида автоматизированных измерений
• Функция БПФ в двухоконном режиме позволяет одновременно наблюдать сигналы в частотной и временной областях
• Встроенные функции анализа диаграмм трендов TrendPlot™ и контроля предельных значений сигнала
• Двухканальный частотомер
• Функция масштабирования
• Автоматическая регистрация данных с расширенными возможностями
• Функции автонастройки и автоматического выбора диапазона
• Встроенная контекстно-зависимая справочная система
• Многоязычный интерфейс пользователя
• Небольшие габариты и вес – всего 124 мм в глубину и масса 2 кг
• Интерфейсы:

- Хост-порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных

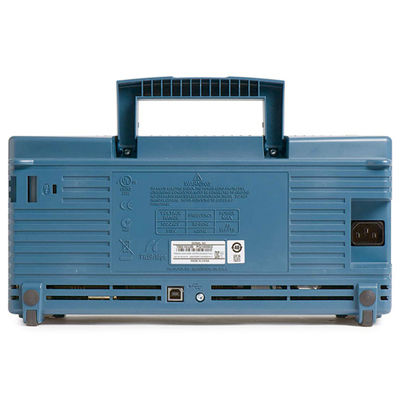

- Порт USB 2.0 на задней панели упрощает подключение к ПК

Технические характеристики осциллографа серии TBS1000B:

Основные характеристики моделей

Источник питания
