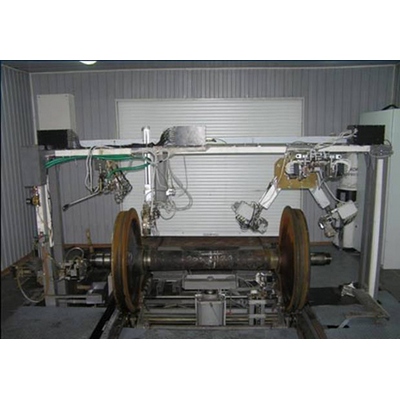

Установка обеспечивает автоматизированный комплексный неразрушительный контроль элементов вагонных КП типов РУ1-957 и РУ1Ш-957. Диаметр круга катания – не больше 964 мм для новых колес и не менее 850 мм для колес с максимальным износом.

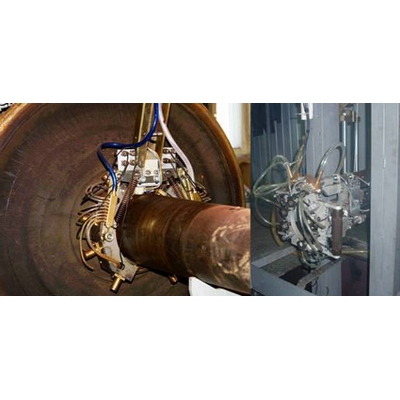

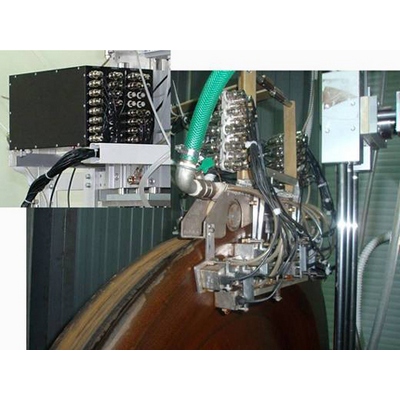

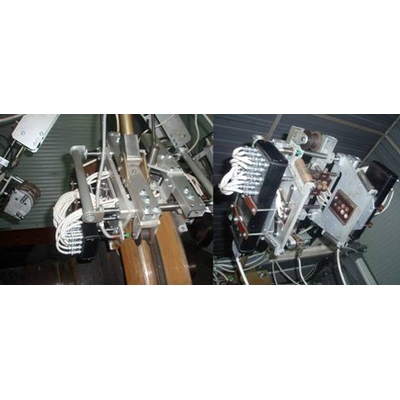

Автоматизированная установка для комплексного неразрушающего контроля колесных пар вагонов СНК КП-8.3 предназначена для автоматизированного неразрушающего контроля колесных пар грузовых вагонов (вагон-холодильника) ультразвуковым и вихретоковым методами с целью выявления в них дефектов типа неоднородность металла, трещины разной ориентации, поверхностных дефектов, согласно РД 07.09-97 и ЦВ-0052.
Технические характеристики установки СНК КП - 8.3:
Количество ультразвуковых и ЭМА каналов:
Для контроля цельнокатанного колеса – 25
Для контроля оси колесной пары – 13
Количество вихретоковых каналов:
Для контроля боковых поверхностей обода колеса-16;
Для контроля поверхности катания – 8;
Для контроля галтельного перехода с диска в обод – 20;
Для контроля оси колесной пары – 8;
Значение номинальных частот ультразвуковых колебаний (УЗК) 0.4 Мгц, 2.5 Мгц и 5 Мгц. Относительное отклонение частот УЗК от номинальных значений находятся в пределы 10%.
Значение номинальных углов ввода ПЕП от 0 до 90 угловых градусов.
Диапазоны зон контроля: колесо колесной пары (КП) от 0 до 130 мм для наклонных ПЕП, от 5 до 125 мм для прямых ПЕП; ось КП от 100 до 1900 мм для прямого совмещенного ПЕП, от 200 до 1020 мм для наклонных ПЕП.
Порог чувствительности установки при проведении вихретокового контроля на искусственных дефектах типа «пропил» в стандартном образце предприятия СОП-2353.08 глубина – 0,5 мм; ширина – 0,1-0,3 мм.
Порог чувствительности установки при УЗК на искусственных дефектах типа «пропил» и «сверление» согласно нормативной документации РД 07.09.97 и РД 32.144-2000.
Частота вращения КП регулируется в диапазоне от 2,0 до 5,0 оберотов/минуту.
Установка обеспечивает следующие сервисные функции:
Запись и хранение результатов контроля;
Выдачу результатов контроля (протокола контроля) на
электроном и бумажному носителе.
Установка обеспечивает производительность контроля не менее 10 колесных пар в час, при условии их ритмичной подачи на позицию контроля и бездефектности колесных пар.
Спрашивает: Вячеслав:
Добрый день.

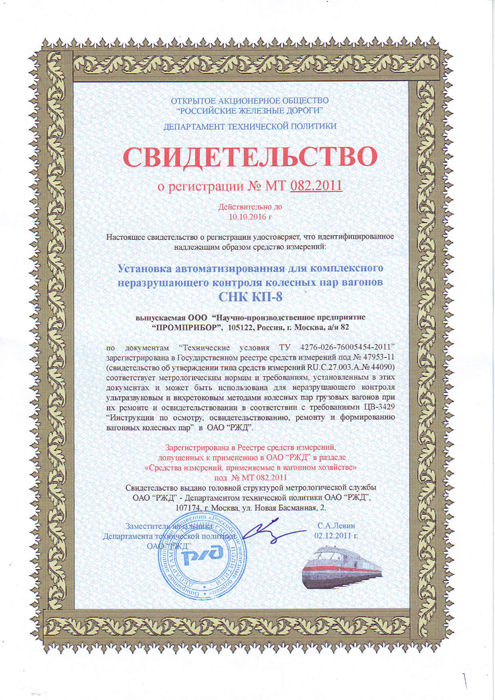

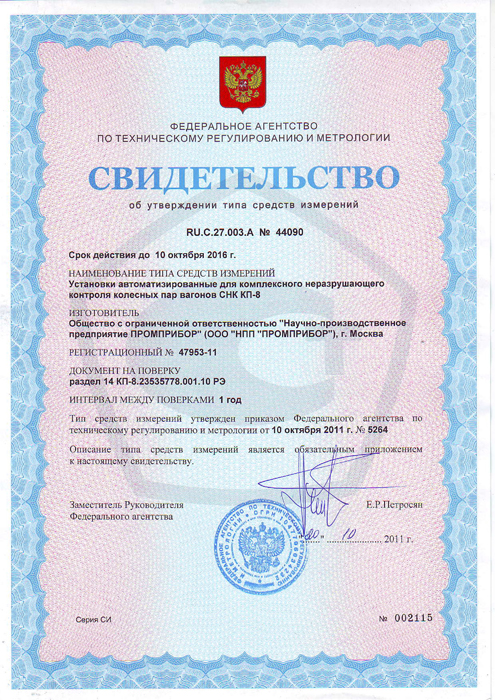

Разьясните пожалуйста отличие установки комплексного контроля колесных пар вагонов СНК КП - 8.3 от установки комплексного контроля колесных пар вагонов СНК КП - 8, внесенный в реестр. Что кроется за цифрой 8,3 в отличии от 8 внесенной во все реестры.
С уважением, Технический директор ООО "ПНК-групп" Павлов Вячеслав.
Установка комплексного контроля колесных пар вагонов СНК КП - 8.3
Установка обеспечивает автоматизированный комплексный неразрушительный контроль элементов вагонных КП типов РУ1-957 и РУ1Ш-957. Диаметр круга катания – не больше 964 мм для новых колес и не менее 850 мм для колес с максимальным износом.
Автоматизированная установка для комплексного неразрушающего контроля колесных пар вагонов СНК КП-8.3 предназначена для автоматизированного неразрушающего контроля колесных пар грузовых вагонов (вагон-холодильника) ультразвуковым и вихретоковым методами с целью выявления в них дефектов типа неоднородность металла, трещины разной ориентации, поверхностных дефектов, согласно РД 07.09-97 и ЦВ-0052.
Технические характеристики установки СНК КП - 8.3:
Количество ультразвуковых и ЭМА каналов:
Для контроля цельнокатанного колеса – 25
Для контроля оси колесной пары – 13
Количество вихретоковых каналов:
Для контроля боковых поверхностей обода колеса-16;
Для контроля поверхности катания – 8;
Для контроля галтельного перехода с диска в обод – 20;
Для контроля оси колесной пары – 8;
Значение номинальных частот ультразвуковых колебаний (УЗК) 0.4 Мгц, 2.5 Мгц и 5 Мгц. Относительное отклонение частот УЗК от номинальных значений находятся в пределы 10%.
Значение номинальных углов ввода ПЕП от 0 до 90 угловых градусов.
Диапазоны зон контроля: колесо колесной пары (КП) от 0 до 130 мм для наклонных ПЕП, от 5 до 125 мм для прямых ПЕП; ось КП от 100 до 1900 мм для прямого совмещенного ПЕП, от 200 до 1020 мм для наклонных ПЕП.
Порог чувствительности установки при проведении вихретокового контроля на искусственных дефектах типа «пропил» в стандартном образце предприятия СОП-2353.08 глубина – 0,5 мм; ширина – 0,1-0,3 мм.
Порог чувствительности установки при УЗК на искусственных дефектах типа «пропил» и «сверление» согласно нормативной документации РД 07.09.97 и РД 32.144-2000.
Частота вращения КП регулируется в диапазоне от 2,0 до 5,0 оберотов/минуту.
Установка обеспечивает следующие сервисные функции:
Запись и хранение результатов контроля;
Выдачу результатов контроля (протокола контроля) на
электроном и бумажному носителе.
Установка обеспечивает производительность контроля не менее 10 колесных пар в час, при условии их ритмичной подачи на позицию контроля и бездефектности колесных пар.
