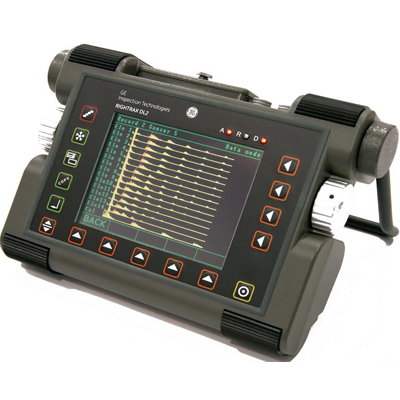

Стационарная система Rightrax DL2

В режиме записи данных устройство DL2 просто подключают к датчику Rightrax M2, многоэлементной, гибкой, самоклеющейся ленте с матрицей ультразвуковых датчиков, которая закрепляется и находится постоянно на конструкции или трубе, толщина стенки которой должна быть измерена.

После установки датчиков M2 снимается необходимость удаления изоляции, сооружения строительных лесов, выкапывания трубопроводов, или остановки завода во время последовательных инспекций. DL 2 просто опрашивает датчик по требованию и записывает результаты измерения толщины.

Остаточная толщина стенки вычисляется путем автоматической обработки сигнала в полученной А-развертке.

В режиме ультразвукового дефектоскопа DL2 предлагает все испытанные функции и преимущества уже зарекомендовавшего себя дефектоскопа USM 35.

Он прост в обращении и не имеет многоуровневых меню, только 5 клавиш для перемещения по пунктам рабочего меню, и еще 4 клавиши для выбора таких функций, как скорость в материале, например, или диапазон.

Прибор DL2 также имеет 2 уже знакомые вращающиеся ручки «крути и настраивай» для быстрой настройки усиления и значений функций.

Отличительные особенности:

Режим записи данных

• Непосредственное считывание показаний толщины (мм или дюймы) при помощи датчика M2
• Опрос до 10 датчиков посредством подключения через мультиплексор
• В работе не требуется обслуживание специалистов по НК
• Сохранение данных, включая А-развертки, максимально от 100 датчиков M2
• Загрузка данных в ПК для последующего анализа при помощи ПО WINHOSTP и CMDA

Режим выявления дефектов

• Пользователь может проводить обычное измерение толщины стенки с применением стандартных ультразвуковых преобразователей
• Прибор можно использовать для стандартного контроля сварных швов, с применением стандартных преобразователей GE
• Высококонтрастный цветной дисплей с повышенной яркостью при использовании наклонных преобразователей для контроля сварных швов, цвет сигнала меняется при каждом отражении звукового луча от поверхности объекта контроля
• Амплитуда сигнала в каждом стробе, расстояние по лучу иди разность расстояний могут отображаться в углу А-развертки
• Новая функция оценки по АРК/АРД с оцифровкой размера эквивалентного отражателя для повышения точности
• Цветной экран для высвечивания сообщений и оповещений АСД, цвет можно менять по желанию соответственно условиям освещенности
• Выбранные данные можно выводить на принтер или удаленный ПК через стандартный VGA выход
