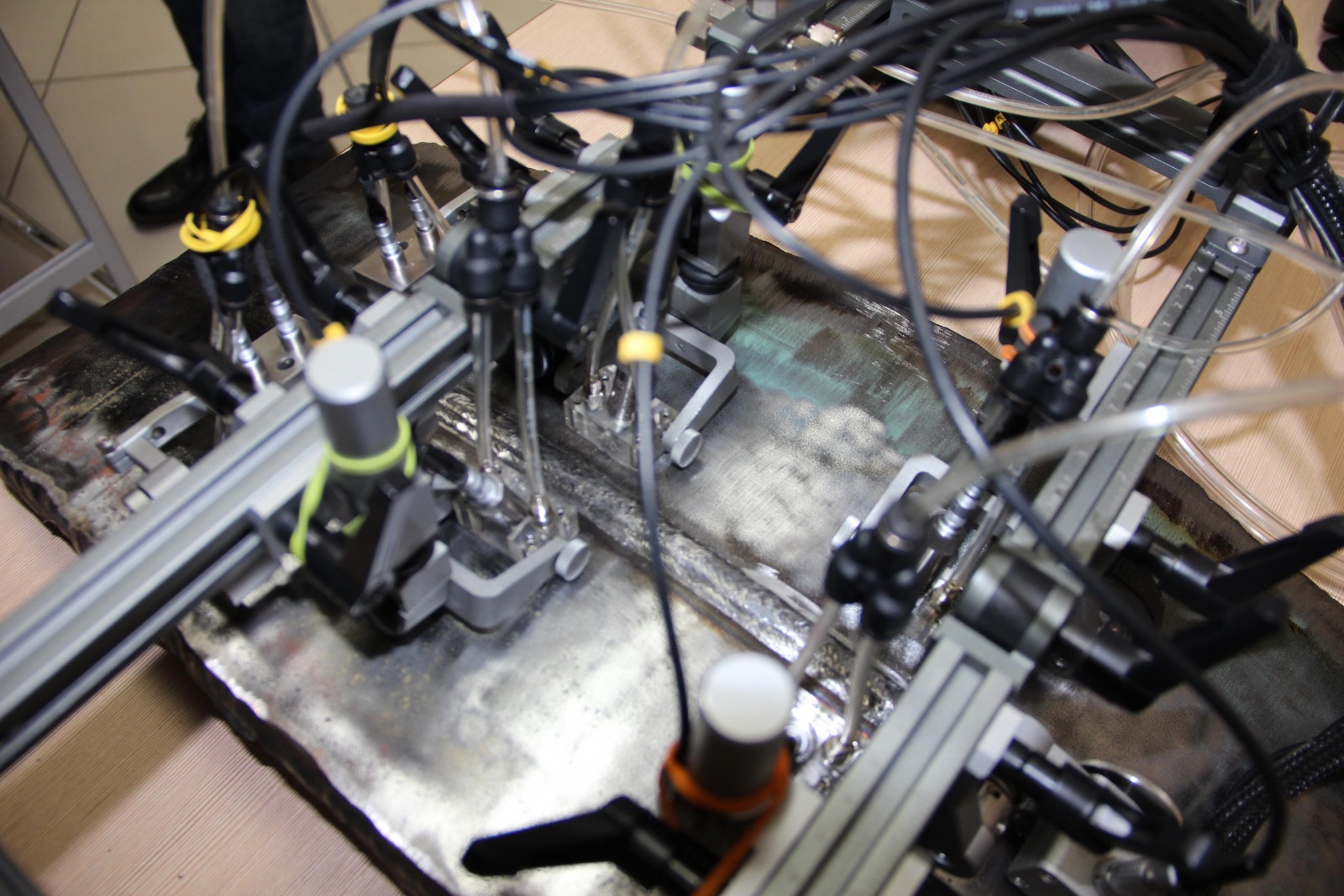

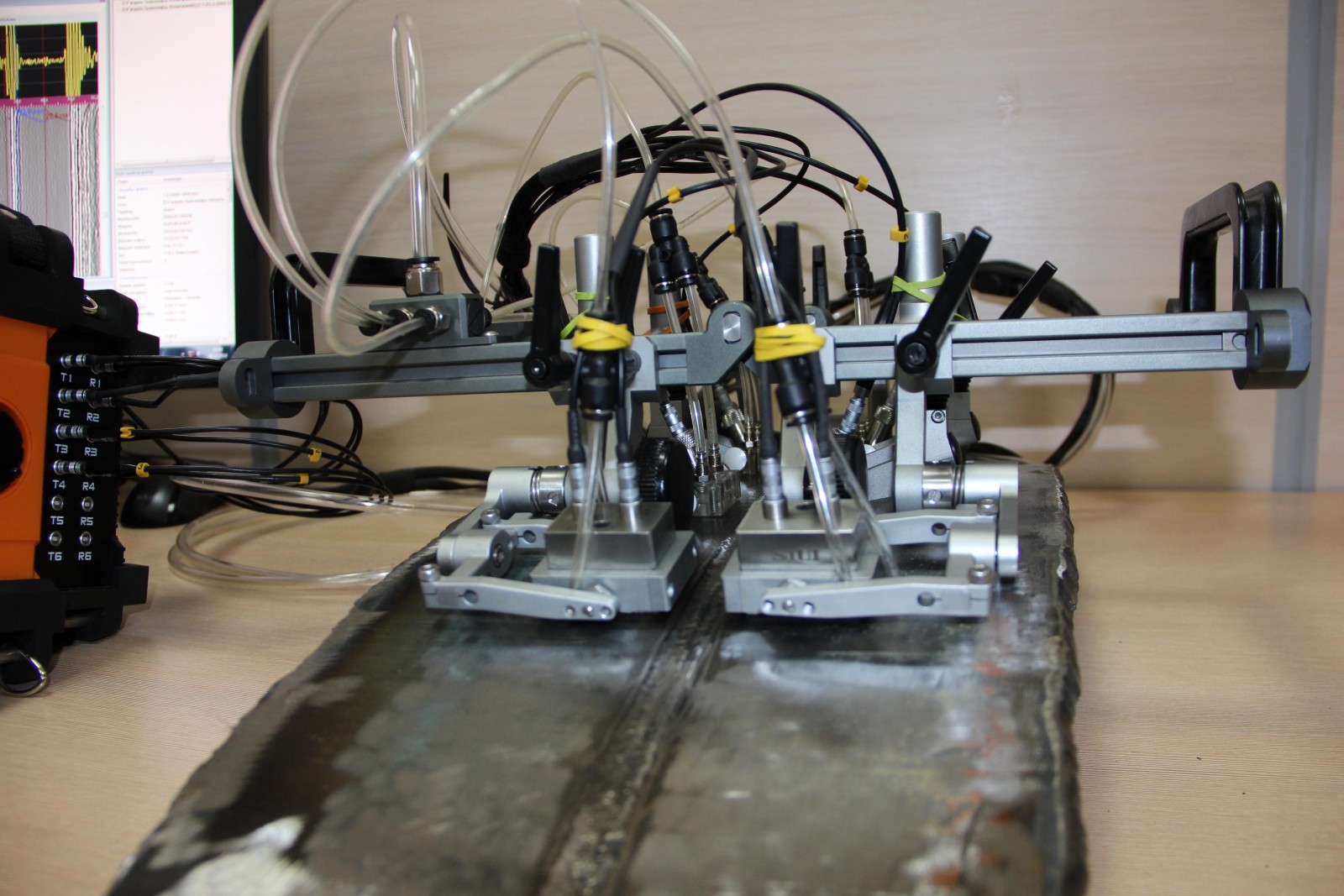

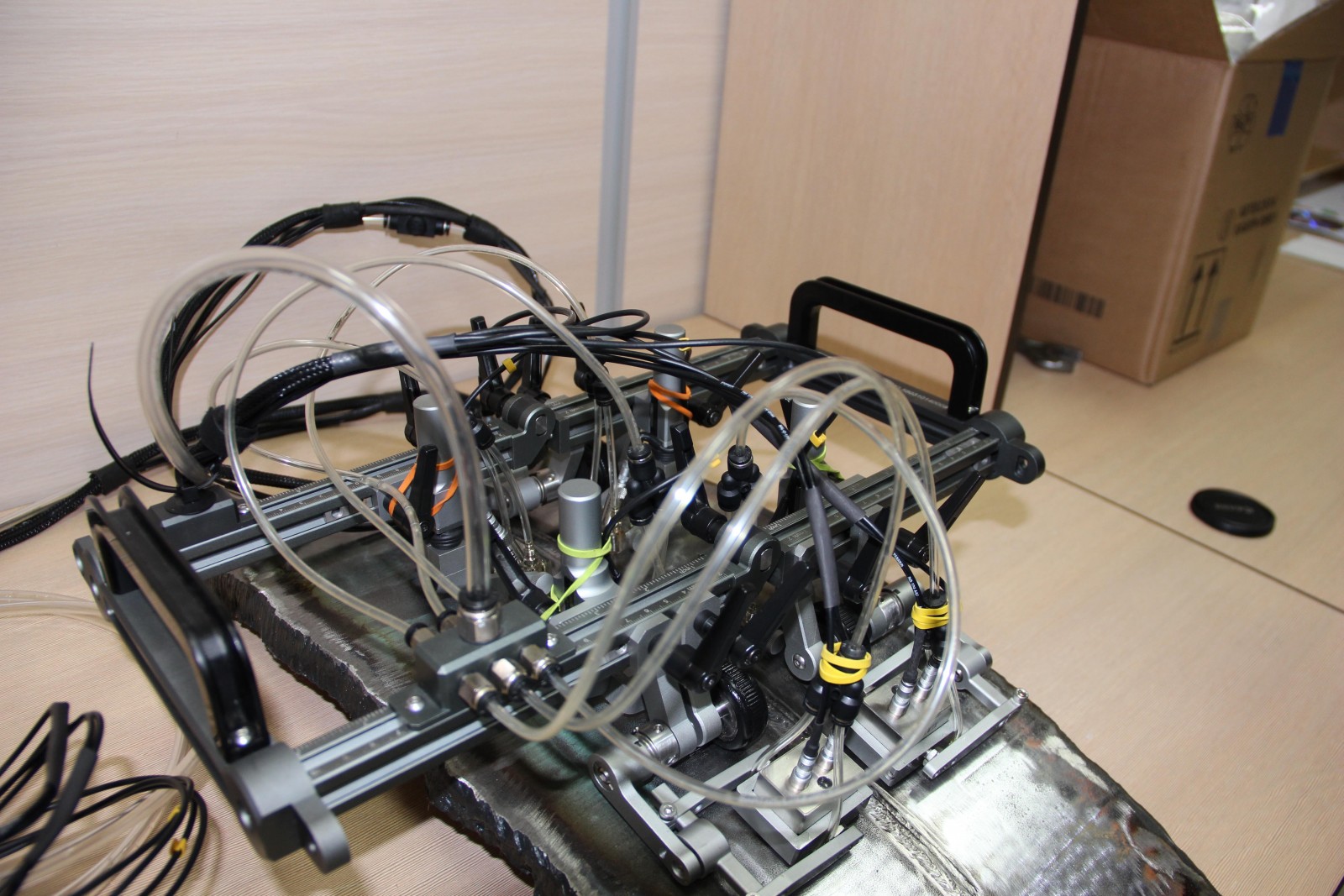

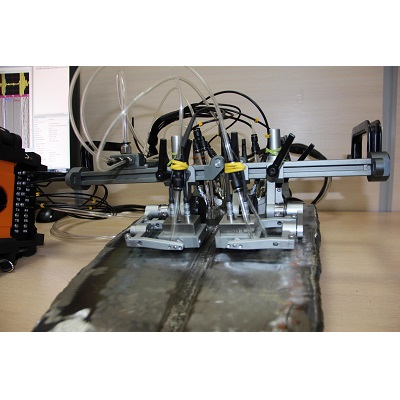

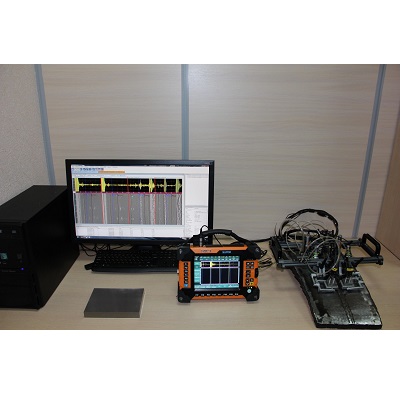

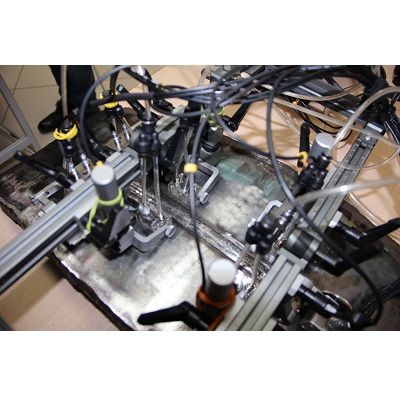

Установка MSCAN-SUPOR обладает обширной функциональностью, совмещает в себе возможности дифракционно-временного метода (ToFD) и контроля головными волнами и предназначена для механизированного ультразвукового контроля кольцевых стыковых сварных соединений сухопутных участков магистральных трубопроводов толщиной от 10 мм и диаметром от 500, где сварное соединение и основной металл, изготовлены из низколегированной углеродистой стали класса прочности К60 (X70), имеющую скорость звука продольных волн (5920±50) м/с и скорость звука поперечных волн (3255±30) м/c.

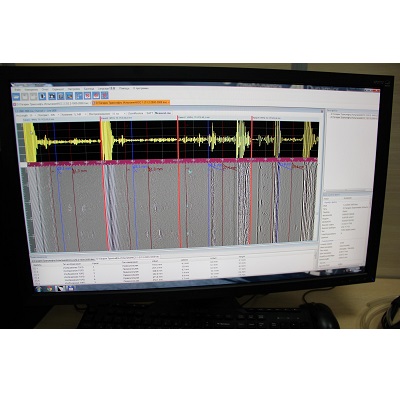

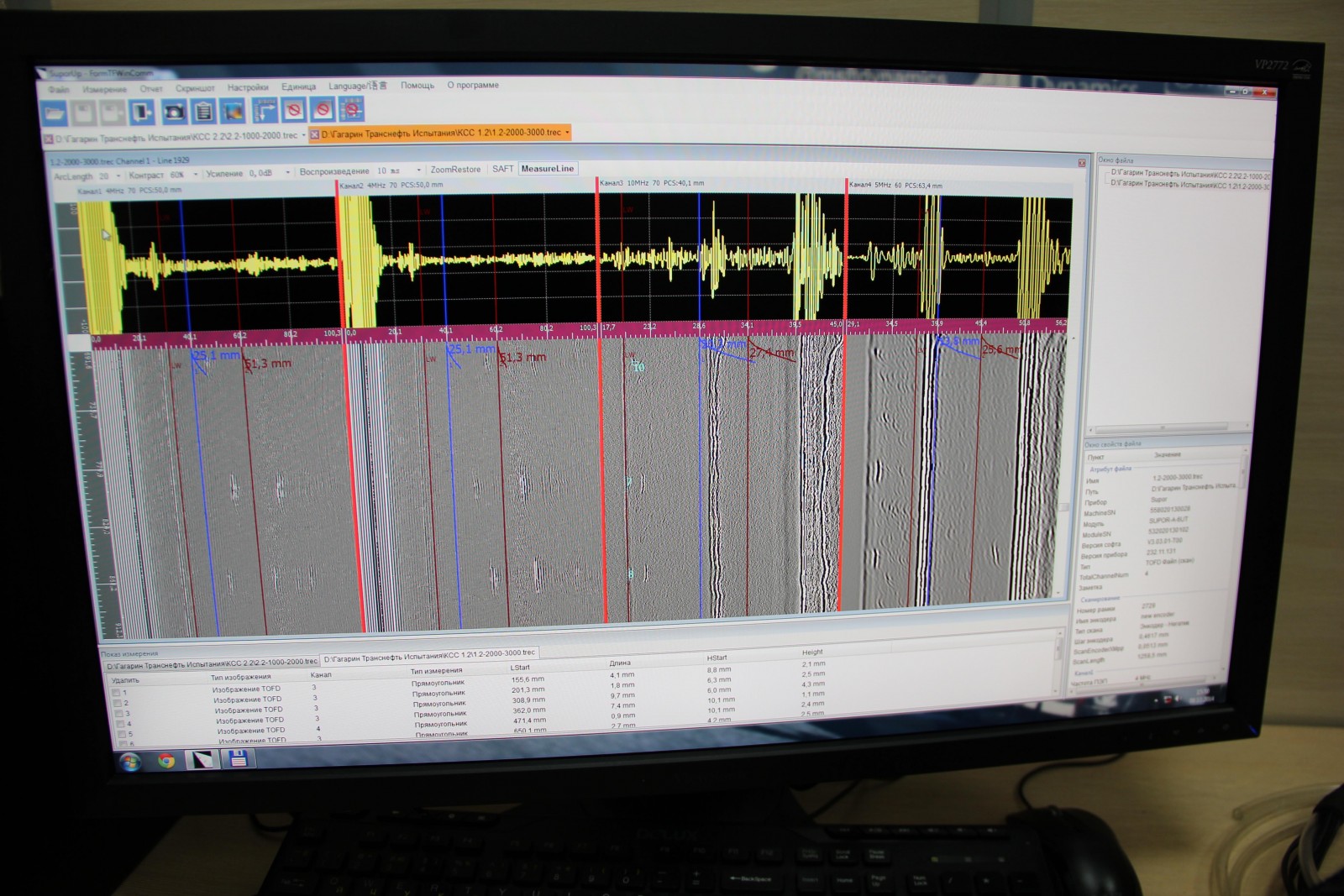

Технология TOFD позволяет обнаруживать несплошности, определять их тип, глубину, высоту и протяженность. Метод головных волн требуется для выявления и измерения протяженности дефектов в подповерхностной зоне, где TOFD в силу своей специфики ограничен в использовании (наличие мертвой зоны), а также для определения ориентированности дефекта относительно центра шва. Применение головной волны облегчает работу оператора, так как этот метод прост в настройках, требует изучения меньшего объема информации, чем, например, при использовании фазированных решеток, а получаемое изображение дефекта отвечает критериям достаточности для анализа.
Для ОАО «Газпром» разработана методика контроля качества кольцевых сварных соединений магистральных газопроводов в соответствии с СТО Газпром 2-2.4-083-2006.
Среди преимуществ установки MSCAN-SUPOR следует выделить высокую точность измерений и достоверность контроля, независимо от диаметра трубы и толщины стенки, типа разделки кромки и необходимости зачистки малой ширины околошовной зоны.
Механизированная система позволяет проводить сканирование на высокой скорости (до 50мм/сек), минимизируя влияние человеческого фактора на результаты контроля и делает простым анализ полученных данных.
MSCAN–SUPOR может применяться в сложных полевых условиях. Прочный корпус из поликарбоната и защитные резиновые накладки позволяют прибору стойко переносить удары и падения. Благодаря небольшому весу (всего 6 кг), компактным размерам и продолжительному времени автономной работы (свыше 4 часов при температуре от -20ºС) обеспечивается удобство эксплуатации. Дефектоскоп имеет TFT LCD дисплей диагональю 8,4" с частотой развертки 60 Гц и большим выбором экранных функций, которые позволяют получить оптимальное изображение дефекта.
Технические характеристики MSCAN-SUPOR:
|
Количество независимых каналов установки, не менее |
4 |
|
Частота следования импульсов комплекса должна быть в диапазоне |
от 100 Гц до 2000 Гц |
|
Диапазон поддерживаемых частот, не менее, Мгц |
От 0,5 до 20 |
|
Диапазон поддерживаемых скоростей, не менее, м/с |
От 500 до 15000 |
|
Напряжение импульса |
В диапазоне от 50 до 500В |
|
Длительность импульса |
В диапазоне от 10 до 600 нс, |
|
Диапазон усиления |
От 0 до 110 дБ, |
|
Масса установки с тележкой, не более, кг |
30 |
|
Габаритные размеры установки, не более, мм |
900x600x550 |
|
Степень защиты, обеспечиваемая оболочками |
Исполнение IР54 |
|
Способ защиты человека от поражения электрическим током |
Класс 111; |
|
Установка должна быть работоспособна во время воздействия: - температуры окружающего воздуха - относительной влажности воздуха, не более |
От минус 20 °С до плюс 50 °С; 90 % при температуре 35°С, |
|
Продолжительность непрерывной работы после полного заряда аккумуляторной батареи, не менее |
4 часов |
|

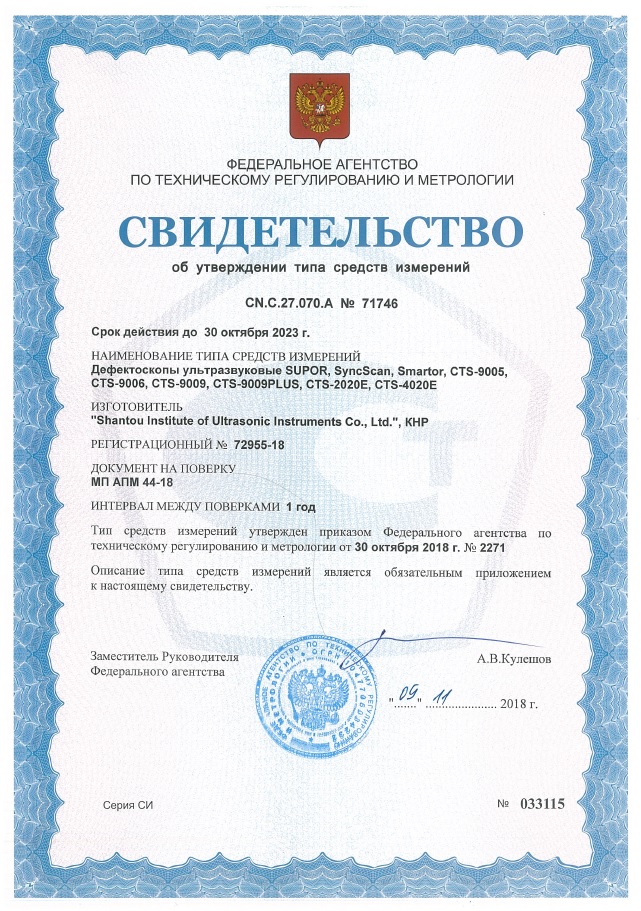

Сертификаты |
|||||||||
|
|||||||||
|
|
|||||||||
|
