Ультразвуковой дефектоскоп ISONIC 2008

  • ISONIC 2008

    /images/all/3/6926/big/img_5.jpg

    jijijij

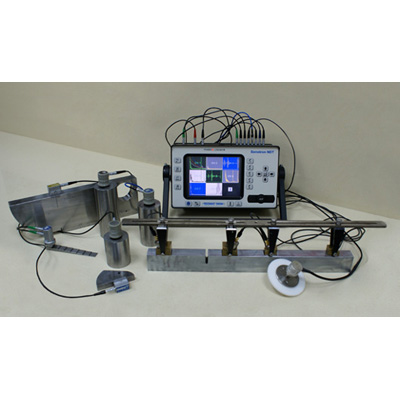

    Ультразвуковой дефектоскоп ISONIC 2008

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonotron NDT


Страна производитель: Израиль Израиль

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание:

ISONIC 2008  – самый миниатюрный в мире 8-канальный дефектоскоп, в котором каналы излучения-приема сигналов независимы друг от друга, причем каждый оснащен собственным АЦП.

При работе в одноканальном режиме ISONIC 2008 обеспечивает выполнение контроля и оперативную индикацию идентичную прибору ISONIC 2005. При многоканальном контроле (от 2 до 8 каналов) осуществляется линейное сканирование и запись А-сканов по всем каналам одновременно, при этом оперативная индикация прибора отображается в виде «прокручиваемой» ленты, где каждому задействованному каналу соответствует отдельная «дорожка».



Возможны следующие виды записи для отдельных «дорожек»:



  • «кардиографический» – черная линия отображает огибающую максимальной амплитуды сигнала, совпадающего со стробирующим импульсом, а ширина одновременно воспроизводимой сплошной серой полосы соответствует временному сдвигу между началом стробирующего импульса и сигналом. При этом отклонение огибающей, равное всей ширине «дорожки», соответствует всей амплитуде сигнала на А-скане; ширина сплошной серой полосы, равная всей ширине «дорожки», соответствует совпадению фронта или пикового сигнала с моментом окончания стробирующего импульса. Огибающая максимальной амплитуды сигнала и сплошная серая полоса, отображающая его временной сдвиг относительно начала стробирующего импульса, воспроизводится лишь при условии превышения порога, определяемого вертикальной позицией стробирующего импульса на А-скане, но запоминание А-сканов осуществляется безусловно;
  •  «картографический» – каждый А–скан, получаемый во время сканирования, отображается в виде горизонтальной линии с цветовой/яркостной модуляцией трека в соответствии с мгновенными значениями амплитуды сигнала;
  • TOFD – каждый невыпрямленный А-скан отображается в виде горизонтальной линии, яркость точек которой модулируется в соответствии с мгновенными амплитудой и знаком сигнала;
  • индикатор контакта – амплитуда сигнала сравнивается с пороговым уровнем и в случае его превышения отображается зеленым прямоугольником, а в противном случае – красным.



Характерные примеры многоканального контроля с использованием дефектоскопа ISONIC 2008:



  • контроль сварного шва системой из нескольких ПЭП на единой платформе (сканере), обеспечивающих полное прозвучивание объема шва и зоны термического влияния за один продольный проход с выявлением продольных протяженных и компактных дефектов (один или более каналов TOFD), поперечных дефектов (К- и/или Х-схема прозвучивания наклонными ПЭП), дефектов в корневой зоне и зоне валика усиления (наклонные ПЭП), дефектов в зоне термического влияния (прямые ПЭП) и т.д.;
  • однопроходной контроль гибов композитных блоков несущей конструкции современного авиалайнера с использованием многоэлементных преобразователей, обеспечивающих полное прозвучивание объема изделия в единственно доступной для контакта внутренней области двугранного угла изнутри с последующей трансформацией многодорожечной записи в полосовой С-скан с учетом ширины полосы, прозвучиваемой одним преобразователем и коэффициента перекрытия полос.



Технические характеристики:

Число каналов

8

Методы подачи и получения импульса:

Параллельно – все каналы подают, принимают, оцифровывают и записывают сигналы одновременно
Последовательно – циклы подачи, получения, оцифровки и записи сигналов каждым каналом разделены во времени и сменяются согласно цикличной последовательности

Тип возбуждения**:

Биполярный прямоугольный импульс

Время нарастания импульса **:

≤5 наносек (10-90%)

Амплитудавозбуждения **:

Простая настройка (12 уровней) 75В … 400В от пика к пику до 50 Ом

Длительность импульса*:

50…600 наносек., настройка с шагом  10 наносек. для каждой полуволны

Режимы*:

Одиночный / Двойной

Усиление**:

0 – по выбору; 15...5000 Гц, настраивается с шагом 1 Гц

Внешняясинхронизациявход / выход**:

Макс +5V, время нарастания (τ) ≤ 5 ns, длительность (t) ≥100 ns, нагрузка ≥ 50 Ом

Усиление*:

0...100 дБ, настройка с шагом 0.5 дБ

Уровень собсбвенных шумов**:

81 милливольт от пика к пику до 80 дБ усиления / диапазон 25 МГц

Частотный диапазон**:

Ширина диапазона 0.2...25 МГц

Цифровой фильтр*:

32 типа, дальний ИК диапазон с низшей и высшей границей частоты, настраив. с шагом  0.1 МГц

Скорость ультразвука*:

300...20000 м/сек. (11.81…787.4 "/мс) настройка с шагом 1 м/сек. (0.1 "/мс)

Диапазон*:

0.5...7000 миллисек., настройка с шагом 0.01 миллисек.

Задержкаразвертки*:

0...3200 миллисек., настройка с шагом 0.01 миллисек.

Угол раскрыва датчика*:

0…90° настройка с шагом 1°

Задержка датчика*:

0 - 70 миллисек., натройка с шагом 0.01 – возможно увеличение

Режимывыводанаэкран*

Высокочастотный сигнал, Детектированный сигнал (полная волна / отрицательная или
положительная полуволна), Спектр сигнала (граф FFT)

Отсечка*:

0...99 % высоты экрана с шагом 1%

DAC / ВРЧ*:

Теоретические - строятся по вводимому коэффициенту затухания дБ/мм

Экспериментальные - строятся по эхо-сигналам от одинаковых отражателей, расположенных на
разных глубинах

Динамический диапазон 46 dB, скорость нарастания < 20 дБ/мкс, число точек < 40
Для детектированного и высокочастотного сигналов

АРД (DGS)*:

Стандартная библиотека 18 датчиков / возможно неограниченное расширение

Стробы*:

2 независимых строба / возможно неограниченное расширение

Начало и длительность стробов*:

Регулируются во всем диапазоне развертки с шагом 0,1 мм или большим по выбору

Порог строба*:

5...95 % от высоты A-скана с шагом 1 %

Режимы измерений – вывод на дисплей*:

27 автоматических режимов / возможно расширение; учет двух скоростей ультразвука при работе со слоистыми материалами; учет: кривизны поверхности / толщины объекта / количества переотражений луча при контроле наклонными датчиками; автокалибровка скорости УЗ и задержки датчика для всех типов датчиков

Заморозка (A-сканы и спектр сигрналов)*

Полная заморозка - А-сканы и спектр сигналов / заморозка пиков - А-сканы / работают все режимы измерений, регулировка стробов и изменение усиления в пределах +/- 6 дБ для замороженных сигналов

Интерфейс энкодера:

Встроенный интерфейс для поступательного механического энкодера

Кодирование:

Основывается на времени (встроенные часы реального времени – разрешение 0.02 сек.) – только для одноканальной работы; относительно положения (поступательный энкодер – разрешение 0.5 мм) – для одно- и двухканальных режимов

Режимыотображения:

Одноканальный: В-скан профиля толщины, В-скан поперечного сечения, СВ-скан карта объекта

Многоканальный TOFD: ленточная диаграмма 4 типов (амплитуда/TOFD P/E, карта, TOFD, объединение)

Стандартная длина пути при прямом линейном сканировании:

50…20000 мм (2"…800"), авто прокрутка

Метод записи:

Полная запись необработанных данных

Областьинтереса (ROI) *:

Устанавливается при помощи задержки развертки, задержки датчика, диапазона, скорости ультразвука и других параметров настройки прибора

Анализизображенийонлайн *:

Воспроизведение А-сканов при различных уровнях усиления,
анализ динамического изменения эхо-сигналов, оконтуривание дефектов, измерение проекционных размеров и типа дефектов, изменение типа ленты, преобразование данных в формат ASCII / MS Excel / MS Word

Создание отчетов по данным**:

Прямое подключение принтера к дефектоскопу для распечатки файлов настроек, А-сканов, спектра сигналов, В-сканов профиля толщины, В-сканов поперечного сечения, СВ-сканов карт объекта, кapт TOFD, ленточных диаграмм

Емкость памяти:

Не менее 100000 файлов настроек прибора с А-сканами и/или спектрами сигналов, не менее 10000 файлов протоколов контроля с настройками прибора, В-сканами профиля толщины, В-сканами поперечного сечения, СВ-сканами картами объекта, картами TOFD, ленточных диаграмм и полными массивами А-сканов, зафиксированных в процессе контроля

Встроенный ПК

AMD LX 800 – 500МГц

ОЗУ:

512 Мб

Встроенная память – квази жесткий диск

4 Гб

Выходы:

LAN, USB X 2, PS 2, SVGA

Дисплей:

6.5 дюймов, цветной (32 бит) SVGA 640×480 пикс. 133×98 мм (5.24" ×3.86") читаемый при солнечном свете LCD; максимальный размер A-скана (рабочая поверхность) – 130×92 мм (5.12" × 3.62")

Управление:

Герметичные клавиатура и мышь на передней панели; сенсорный экран

Совместимость со внешними устройствами:

PS 2 клавиатура и мышь, USB клавиатура и мышь, карта памяти USB, USB или LAN принтер, соединение ПК через USB или LAN, внешний монитор SVGA

Операционная система:

Windows™ XP Embedded

Питание:

Напряжение сети - 100…240 В, 40…70 Гц, автовыбор; батарея 12В 8AЧ до 6 часов непрерывной работы

Корпус:

IP 53 прочный алюминиевый корпус с ручкой для переноски

Габариты:

265×156×101 мм (10.43"×6.14"×3.98") – без батареи
265×156×139 мм (10.43"×6.14"×5.47") – с батареей

Вес:

2.500 кг (5.50 фунтов) - без батареи
3.430 кг (7.55 фунтов) – с батареей

* индивидуальная настройка на каждый канал
** общий параметр / режим / особенность всех каналов
