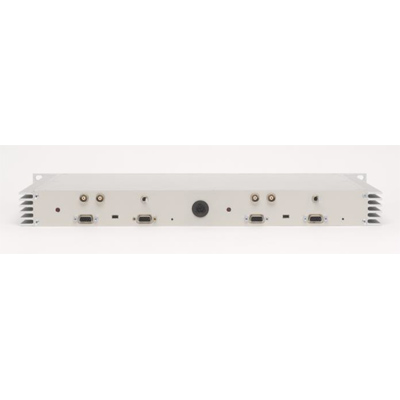

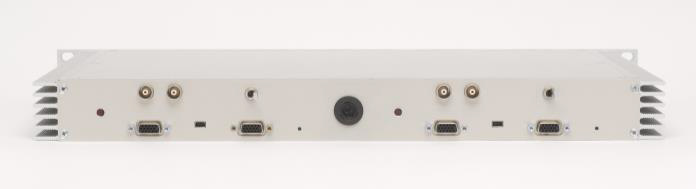

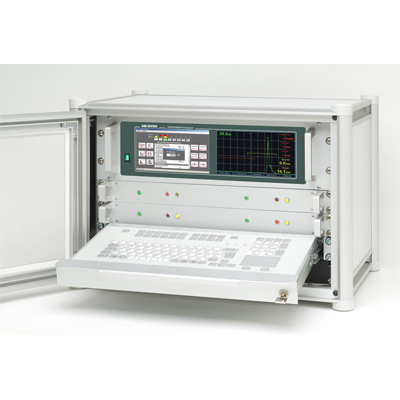

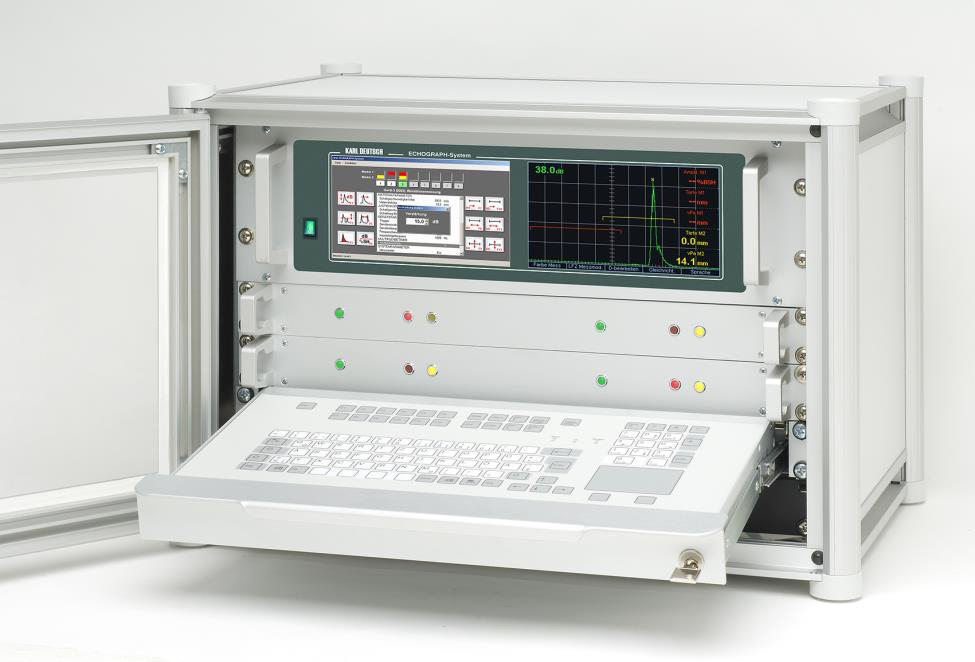

В ультразвуковом дефектоскопе ECHOGRAPH 1093 реализованы отдельные каналы, управляемые с ПК более высокого уровня. Этот компьютер выполняет функцию пользовательского интерфейса и помогает оператору в настройке системы. В режиме измерения компьютер собирает и сохраняет данные, предоставляет статистическую оценку. Каждый тестовый канал обладает своей собственной ультразвуковой системой с максимальной частотой повторения импульса до 3000 Гц. Таким образом, каждый канал может вести свою измерительную работу со своим собственным набором параметров. Отсюда следует, что электроника системы  ECHOGRAPH 1093 быстро работает и легко настраивается. Прибор специально разработан для работы в небольших системах автоматического контроля.

Технические характеристики:

Дисплей:

Количество: 2 (меню ПК и А скан)

Тип: ЖК

Размер: диагональ 7 дюймов

Разрешение: 800х480 пикселей

Шкала: создаётся электронно, переключаемая

Отображение сетки (А скан): крупная сетка: 10 ячеек по горизонтали и 5 по вертикали, мелкая сетка: 50 ячеек по горизонтали и 25 по вертикали

Диапазоны измерения:

Проведение теста: сталь 2.5 – 4850 мм

Скорость звука: 100 – 15000 м/сек с шагом 1 м/с

Сдвиг импульса: 0 – 3000 мм с шагом 0.1 мм

Запаздывание: ± 0.5 % ширины экрана

Передатчик:

Количество: 2 (разрешение и питание)

Форма импульсов: монополярный (негативный) стрелочный импульс

Затухание: 10, 50, 220, без сопротивления [Ω]

Частота повторения импульса: до 3000Гц

Триггер: синхронизирован, с цикличной программой

Питание:

Работа от сети: 85 - 264 В, переменный ток, 47 - 63 Гц

Рабочая температура: 0 – +50 °C

Допустимая влажность: 0 – 95%

Габариты, вес и т.д.:

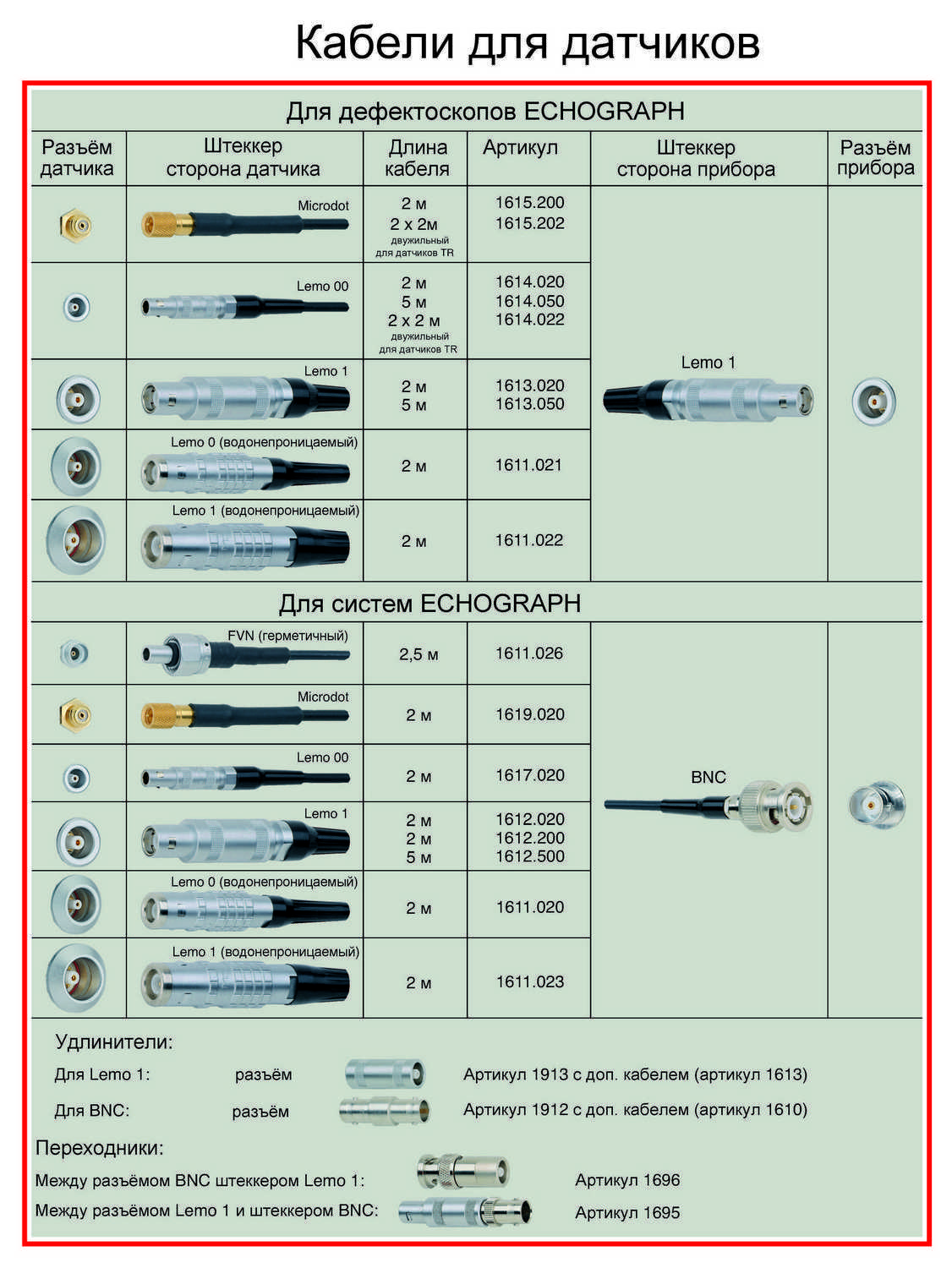

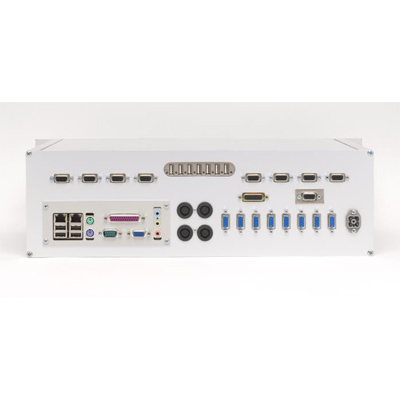

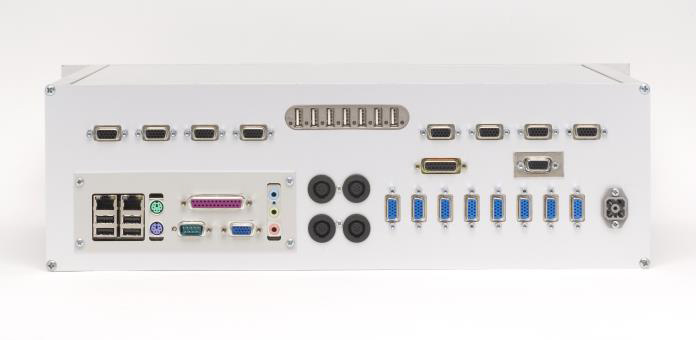

Размеры: монтируется в стойку 19 дюймов

Класс защиты: IP 20 (IP 54 по запросу)

Вес: в зависимости от конфигурации

Число каналов: от 1 до 8
