Ультразвуковой дефектоскоп ISONIC 2007

  • ISONIC 2007

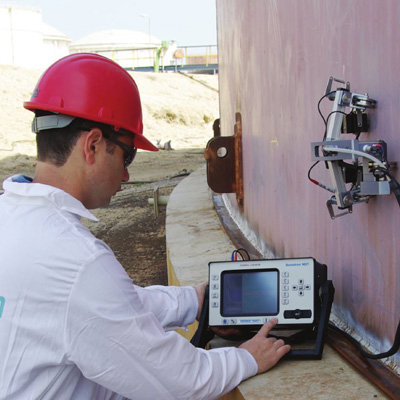

    /images/all/3/6927/big/img_5.jpg

    jijijij

    Ультразвуковой дефектоскоп ISONIC 2007

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sonotron NDT


Страна производитель: Израиль Израиль

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Описание:

ISONIC 2007  представляет собой двухканальную версию прибора ISONIC 2005 и идентичен ему при работе в одноканальном режиме. Дополнительно он осуществляет возможность линейного сканирования и записи результатов контроля по двум каналам одновременно. При этом в зависимости от используемых ПЭП и решаемой задачи контроля, обеспечивается индикация сдвоенных профиля толщины, СВ-скана или TOFD-изображения. Это позволяет значительно повысить производительность контроля таких объектов, как резервуары, трубы, сварные соединения и т.д.



  • Большой сенсорный экран высокого разрешения с полной цветовой гаммой.
  • Встроенный интерфейс для подключения однокоординатного датчика пути.
  • Интерфейсные порты: USB, LAN, VGA.
  • Возможность сохранения результатов работы из всех режимов во внутреннюю память (2 Гб).
  • Прибор работает с преобразователями, возбуждающими следующие типы волн: продольная, поперечная, поверхностная и Лэмба.
  • Режимы отображения дефектоскопической информации: А-скан, В-скан, СВ-скан, и TOFD.
  • Визуализация профиля остаточной толщины и/или внутренних дефектов контролируемого сечения в режиме реального времени.
  • Запись протокола с результатами контроля до 20 метров по датчику пути (плотность записи 1 А-скан на мм пути).
  • Отображение А-сканов в каждой точке контроля при просмотре протоколов.
  • Анализ отображаемых А-сканов при различных значениях усиления и других параметров без повторного сканирования.
  • Определение условных размеров дефектов, их типов и видов.
  • Два полноценных независимых дефектоскопических канала.
  • Габариты и масса прибора с присоединенной аккумуляторной батареей – 265х156х159 мм, 4.280 кг.



Дефектоскоп ISONIC 2007 наилучшее решение разнообразных задач ультразвукового контроля:



  • Точечный контроль (А-скан в точке) – классический вид ультразвукового контроля, основанный на анализе А-сканов, получаемых с использованием эхо-, зеркально-теневого и теневого методов. Данный вид контроля осуществляют все современные цифровые дефектоскопы общего назначения
  • Одноканальный линейный контроль (сканирование по линии) – вид ультразвукового контроля, основанный на анализе линейного массива А-сканов, автоматически зафиксированных при перемещении преобразователя вдоль линии сканирования. Используется для решения следующих задач:
  • В-скан профиля толщины – выполняется непрерывная запись измерений толщины объекта контроля посредством прямого преобразователя.
  • В-скан поперечного сечения– выполняется непрерывная запись измерений амплитуд эхо-сигналов и расстояний до отражателей посредством прямого или наклонного преобразователя.
  • СВ-скан карта объекта контроля – выполняется непрерывная запись измерений амплитуд эхо-сигналов и расстояний до отражателей посредством перемещения специального преобразователя, возбуждающего поперечные и поверхностные волны, а так же направленные волны Лэмба, по образующей плоскостного объекта контроля (например, листа).
  • TOFD - высокочастотные В- и D- сканы - выполняется непрерывная запись измерений амплитуды, фазы и времени прихода высокочастотных сигналов.



Одноканальный линейный контроль может выполняться:



  • по заданному оператором времени - ISONIC 2007 оборудован встроенными часами реального времени;
  • по датчику пути - ISONIC 2007 оборудован встроенным контроллером и интерфейсом однокоординатного механического энкодера.



Двухканальный линейный контроль  (сканирование по линии) – вид ультразвукового контроля, основанный на анализе линейного массива А-сканов, автоматически зафиксированных при перемещении преобразователя вдоль линии сканирования.



Используется для увеличения производительности при решении следующих задач:



  • В-скан профиля толщины – выполняется непрерывная запись измерений толщины объекта контроля посредством прямого преобразователя.
  • СВ-скан карта объекта контроля – выполняется непрерывная запись измерений амплитуд эхо-сигналов и расстояний до отражателей посредством перемещения специального преобразователя, возбуждающего поперечные и поверхностные волны, а так же направленные волны Лэмба, по образующей плоскостного объекта контроля (например, листа).
  • TOFD - высокочастотные В- и D- сканы - выполняется непрерывная запись измерений амплитуды, фазы и времени прихода высокочастотных сигналов.



Двухканальный линейный контроль может выполняться :



  • по датчику пути - ISONIC 2007 оборудован встроенным контроллером и интерфейсом однокоординатного механического энкодера

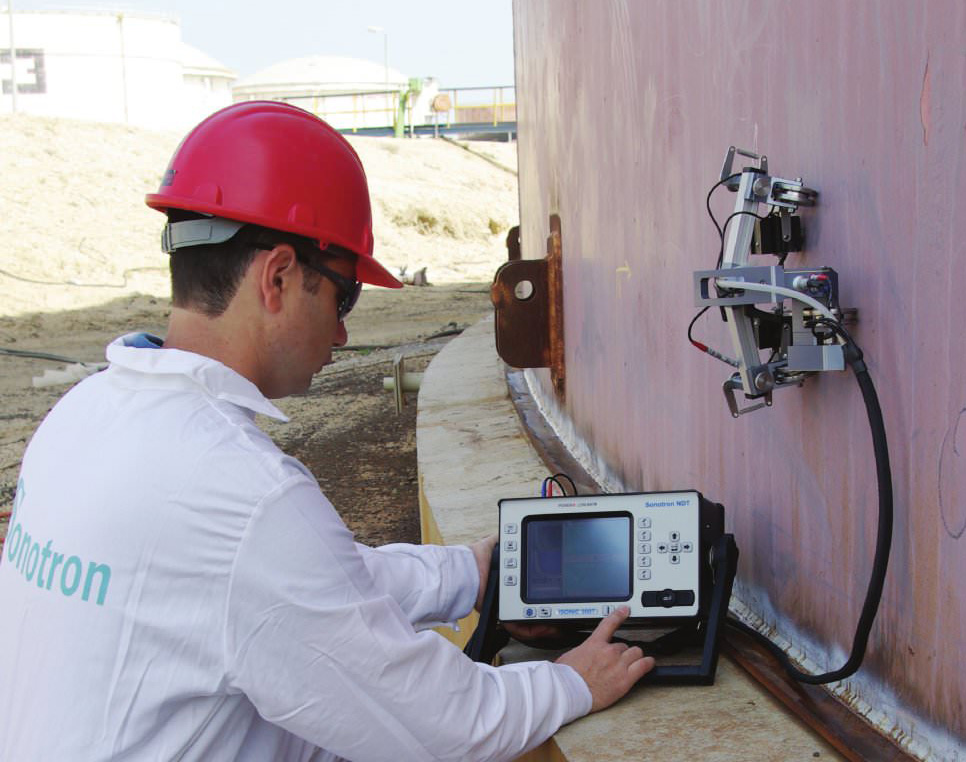

  • XY контроль (сканирование по площади) – вид ультразвукового контроля, основанный на анализе двухмерного массива А-сканов, автоматически зафиксированных при перемещении преобразователя в плоскости сканирования. Выполняется при помощи дополнительного многокоординатного механического энкодера, подключаемого через порт USB и соответствующего программного обеспечения.



Во всех случаях линейного и XY контроля можно сохранить все А-сканы, зафиксированные для каждой позиции преобразователя вдоль траектории сканирования. Эта уникальная возможность позволяет неоднократно «просматривать» результаты контроля, полностью восстанавливая динамическое изображение на экране дефектоскопа или офисного ПК, для более полного определения характеристик найденных дефектов А-сканы, зафиксированные для каждой позиции вдоль траектории сканирования. Эта позволяет неоднократно «просматривать» результаты контроля, полностью восстанавливая динамическое изображение на экране дефектоскопа или офисного ПК, Профили толщины, полученные при линейном контроле, представляются в формате полностью совместимом с основными программами расчетов прочности конструкций.



Функции измерения размеров и статистического анализа при «просмотре» результатов контроля так же отвечают всем требованиям расчетов прочности конструкций. ISONIC 2007 имеет практически неограниченный объем памяти для хранения: отдельных A-сканов и соответствующих им настроек дефектоскопаграфических представлений спектра сигналов (FFT) с соответствующими высокочастотными A-сканами и настройками дефектоскопа различных массивов A-сканов записанных в виде Профилей толщины, B-сканов, CB-сканов, и TOFD карт в зависимости от выбранного режима работы; каждая такая запись сопровождается настройками дефектоскопа и данными технологической карты контроля

А-сканы, зафиксированные для каждой позиции вдоль траектории сканирования. Эта позволяет неоднократно «просматривать» результаты контроля, полностью восстанавливая динамическое изображение на экране дефектоскопа или офисного ПК.
