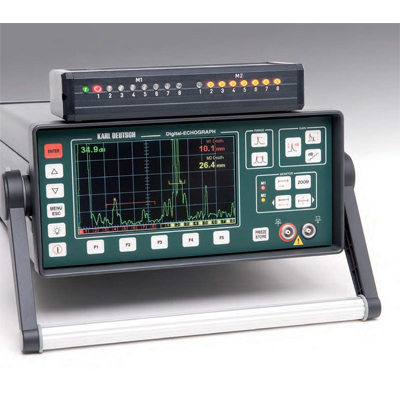

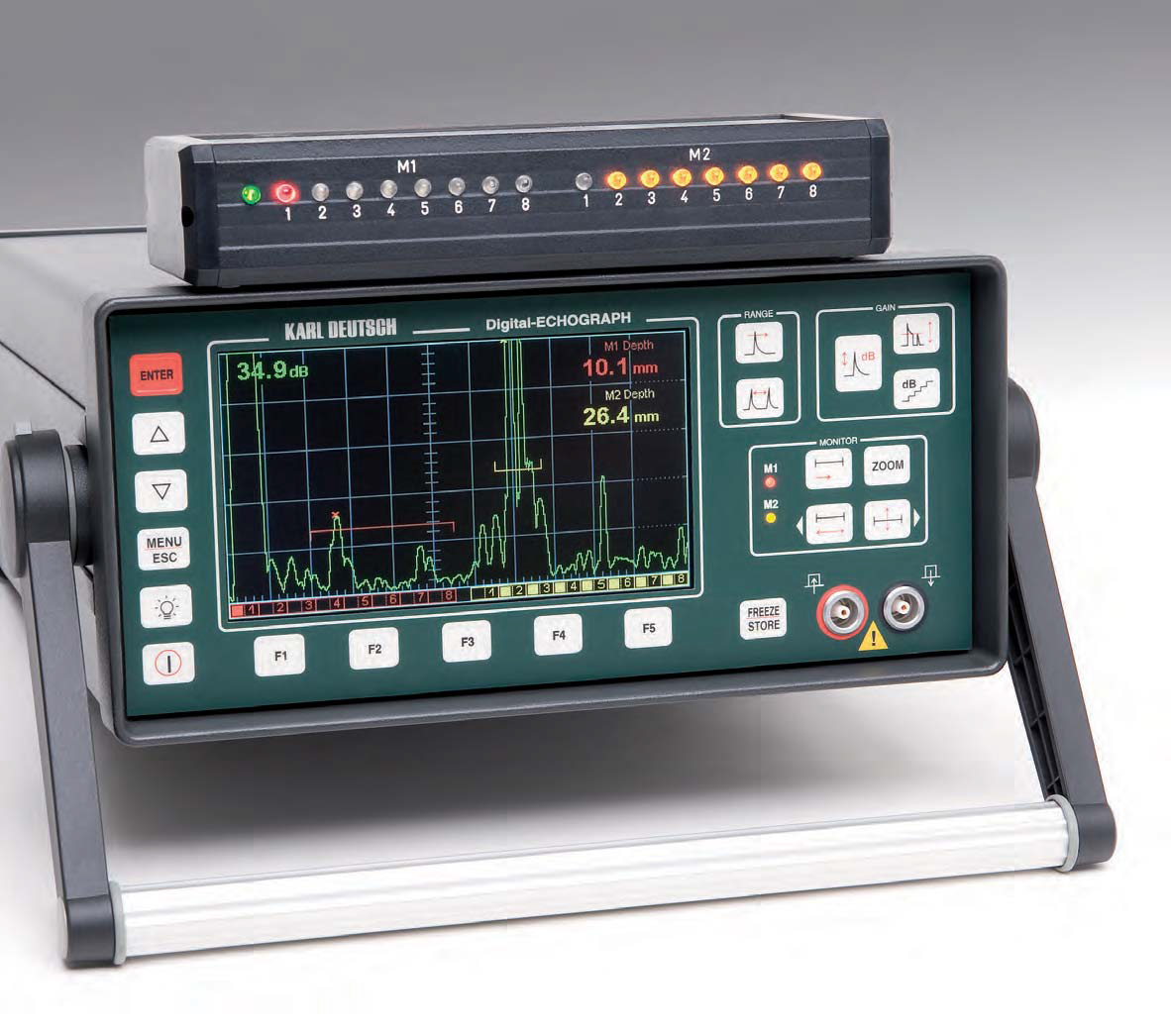

ECHOGRAPH 1094 – многоканальный переносной ультразвуковой дефектоскоп для проведения тестов в стационарном или передвижном режиме. Основу работы прибора составляют технологии, зарекомендовавшие себя в устройстве ECHOGRAPH 1090. Мультиплекс позволяет работать с 8 каналами. Во время проведения теста все 8 А-сканов отображаются одновременно (режим наложения). Время задержки передатчиков и адаптации усилителей можно настроить индивидуально для каждого канала или датчика. При работе в одноканальном режиме прибор оценивает дефекты при помощи методов DAC (дистанционно-амплитудная коррекция) и DGS (амплитуда-расстояние-диаметр).

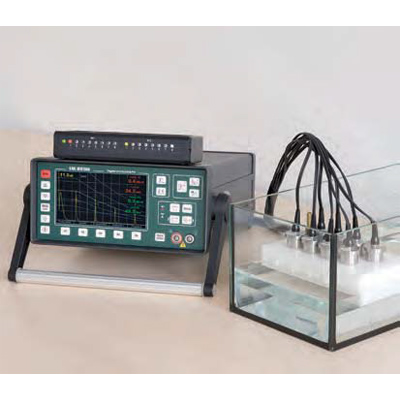

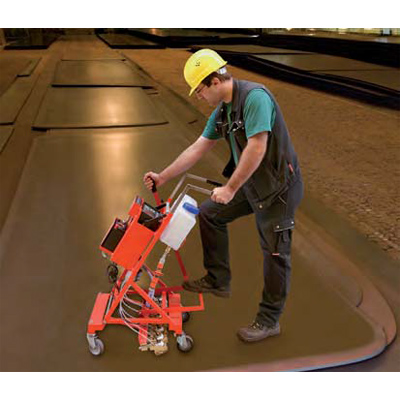

Мультиплексор: это устройство позволяет подключать до 8 датчиков к ECHOGRAPH 1094. Результаты обнаружения дефектов на каждом канале отображаются в нижней части экрана.

Управление портами: По запросу к прибору можно подключить светодиодный индикаторный модуль. Благодаря этому устройству обнаружение дефектов будет видно издалека и даже с плохим освещением.

Особенности ECHOGRAPH 1094:

А-скан каждого канала в режиме настройки отображается отдельно на дисплее, в режиме тестирования все каналы отображаются одновременно.

Возможно измерение толщины стенки (в одноканальном режиме).

Во многоканальном режиме слежение за толщиной стенки осуществляется в рамках области допустимых отклонений. Создание сигнала дефекта, если толщина находится за пределами обозначенной.

Порты для сигналов дефектов, входа триггера и датчиков расположены на задней панели.

Важные настройки можно вызывать при помощи горячих клавиш.

Время задержки сигналов передатчика (до 3800 наносек.) можно настроить индивидуально для каждого канала.

Адаптация усилителя так же настраивается отдельно для каждого канала с -11 дБ до +11 дБ.

Компактный алюминиевый корпус для работы в жестких условиях.

Наличие мастера для настройки инструментов, например, определения задержки датчика, настройки работы дисплея и т.д.

Возможно отображение контрольного А скана.

Наличие различных выходов (монитор 1 и 2) для каждого канала.

Простое управление инструментами (старт теста и вывод значений), поскольку требуется только один внешний контрольный сигнал. Внешний сигнал «PEN» запускает измерение.

Возможна «заморозка» кривой динамики эхо сигнала.

Частота повторения импульса: 8 – 3000 Гц.

Триггер: внутренний, внешний (вход/выход), первый эхо-сигнал

Совместимость со стандартом EN 12668-1

Технические характеристики:

Тип экрана:

Цветной ЖК дисплей, пропускающего типа, активно-пассивный, читаемый при дневном свете, с подсветкой

Размер: 143.4 x 79.3 мм

Разрешение: 400 x 240 точек

Размер развертки типа А (А скан): 142 x 73.5 мм

Диапазон измерения:

Диапазон временной развёртки: сталь 2.5 – 4850 мм

Скорость звука: 100 – 15000 м/сек с шагом 1 м/сек

Задержка временной развёртки: 0 – 3000 мм с шагом 0,1 мм

Линейность временной развёртки: + 0.5 % ширины экрана

Передатчик:

Количество: 2 (разрешение и питание)

Форма импульсов: монополярный (негативный) стрелочный импульс

Затухание: 10, 50, 220, без сопротивления [Ω] / мультиплексный режим: фиксированное значение

Частота повторения импульса: 8 - 1500 Гц (в зависимости от длины, настраивается от  -85 % до +50 % с шагом 1 %)

Триггер: внутренний, внешний, первый эхо-сигнал

Питание:

Работа от сети: 85 - 264 В, переменный ток, 47 - 63 Гц, вывод: 12 В, постоянный ток, рабочая температура: 0 - +50°C, температура хранения: -40 - +85°C, допустимая влажность: 5 - 95 %

Автоматическое выключение: в случае низкого напряжения в сети или при работе от батареи

Внешний вид:

Габариты (ВxШxГ):  130x330x340 мм

Вес: 4.3 кг

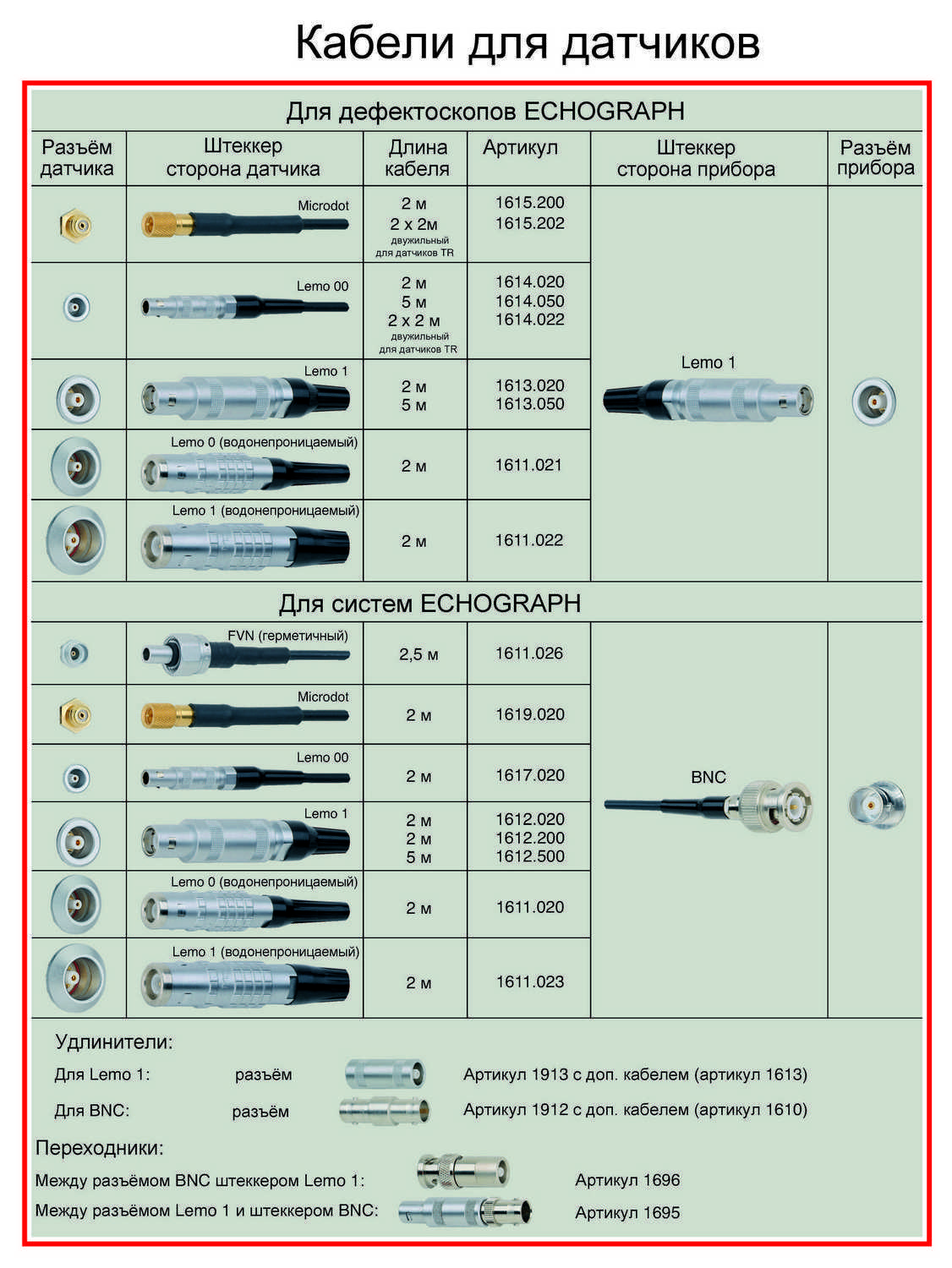

Порты: 2 x Lemo 1 (для датчиков), связь с ПК: USB, порт D-sub (9 контактов) триггер (вход), порт D-sub (9 контактов) аналоговый вывод значений дефекта, порт D-sub (25 контактов) TTL вывод значений дефекта, выход VGA (15 контактов), 16 коннекторов BNC для подключения тонкого коаксиального кабеля (для датчиков), разъём питания 12 В (3 контакта)
