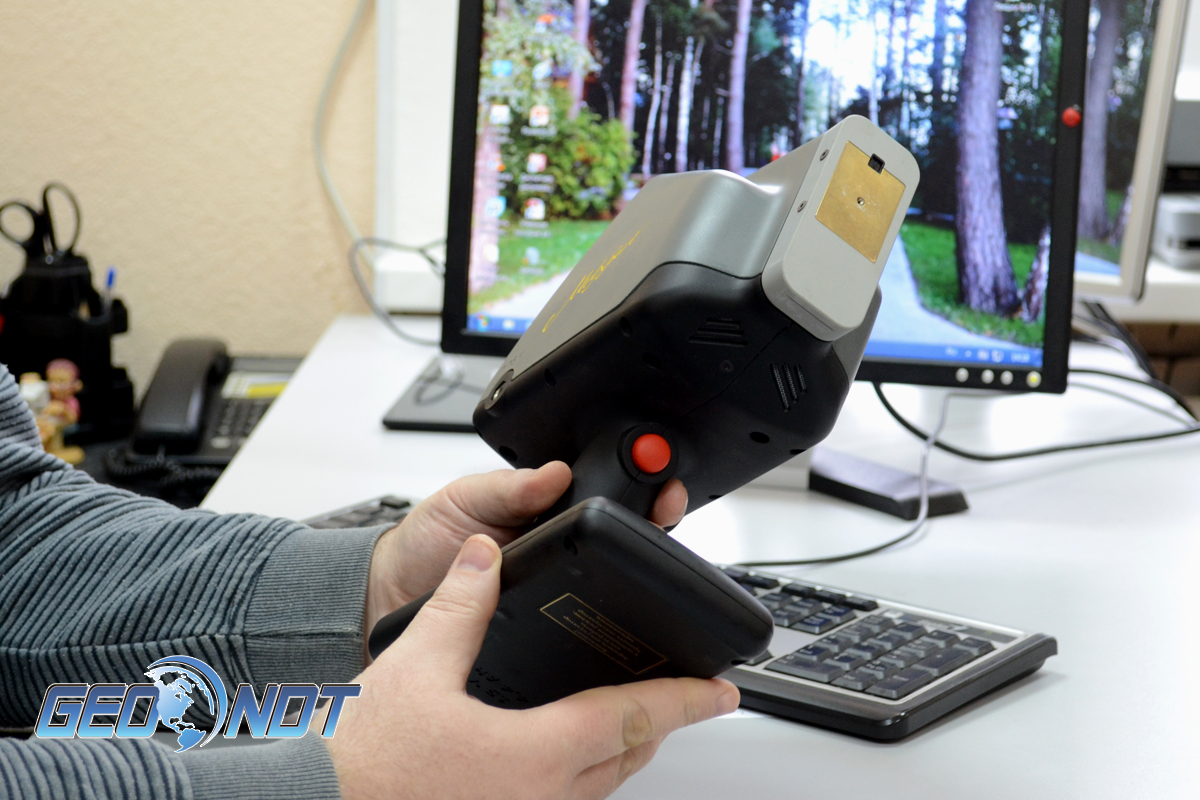

Посмотреть фотографии с презентации приборов Южполиметалл Холдинг

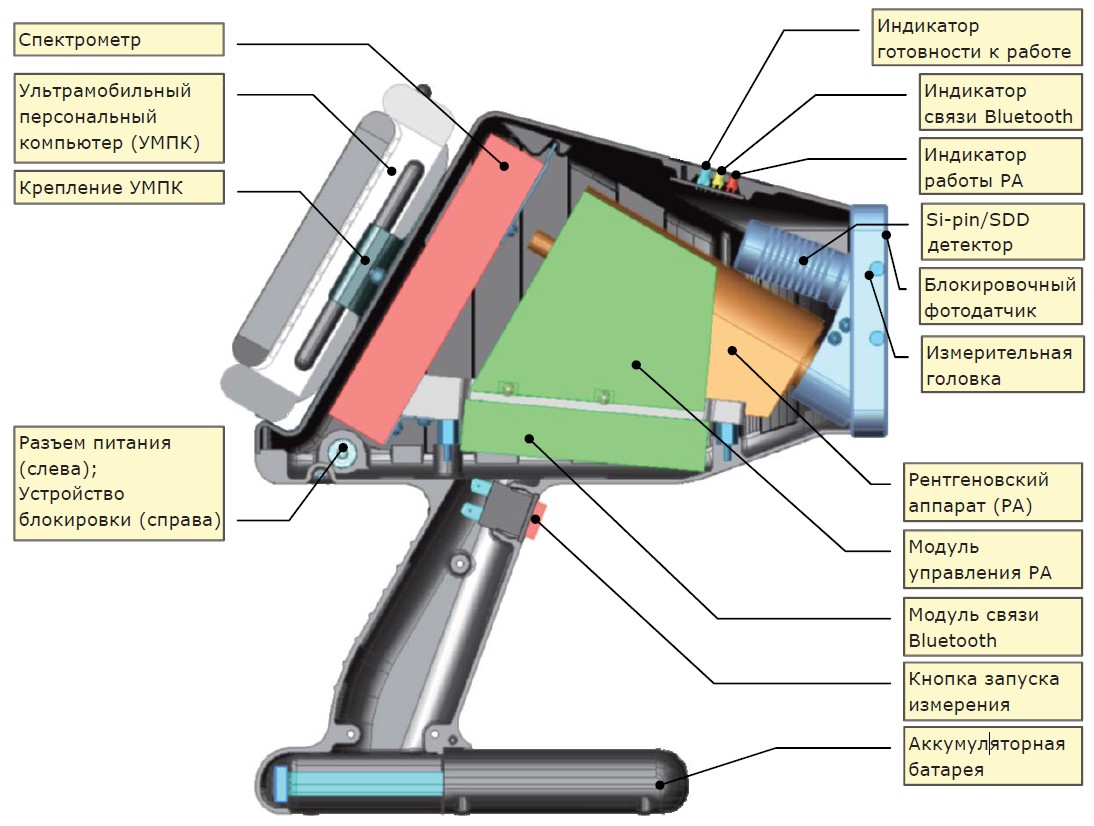

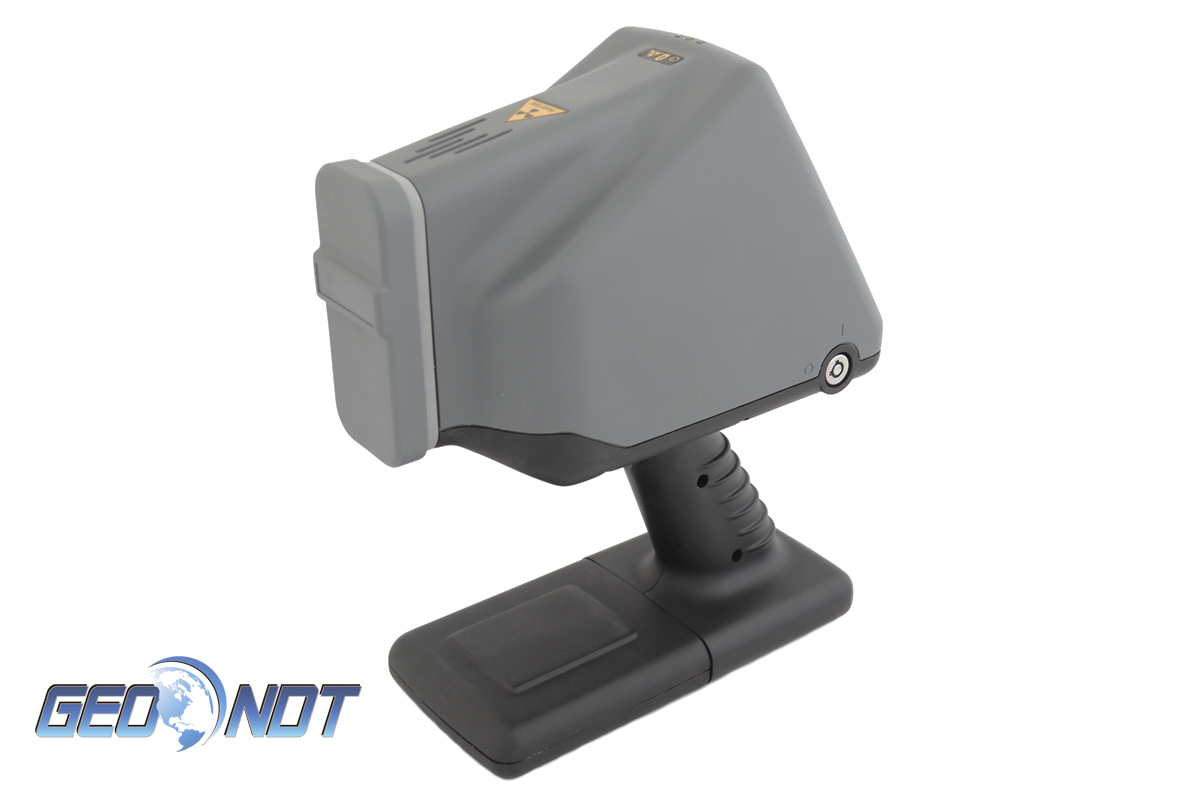

Анализатор представляет собой рентгенофлуоресцентный спектрометр, основанный на принципе измерения спектра вторичного рентгеновского излучения. Первичные рентгеновские лучи, создаваемые рентгеновской трубкой, облучают анализируемую пробу и вызывают вторичное рентгеновское излучение, спектр которого зависит от элементного состава пробы. В качестве источника возбуждения используется рентгеновская трубка. Расчет массовой доли анализируемых элементов основан на зависимости интенсивности излучения от его массовой доли в пробе. При расчете используется безэталонный вариант метода фундаментальных параметров. Анализатор выполнен в виде моноблока и предназначен для работы в полевых и цеховых условиях, а также стационарно в лаборатории.

Перед измерением анализируемая поверхность должна быть очищена от загрязнения и освобождена от лакокрасочных покрытий.

Анализатор имеет специализированное программное обеспечение, позволяющее управлять рентгеновским излучателем и спектрометром, накапливать и сохранять информацию, проводить калибровку прибора, создавать библиотеки образцовых сплавов, производить расчет результатов измерения и выводить их на монитор компьютера.

Назначение анализатора:

Анализатор рентгенофлуоресцентный портативный «МетЭксперт» (далее – анализатор) предназначен для измерения массовой доли химических элементов в металлах и сплавах, в том числе алюминиевых, магниевых, нержавеющих, конструкционных, специальных и изделий на их основе, в соответствии с аттестованными МВИ, а также для идентификации химических элементов от натрия до америция в веществах, находящихся в твердом, порошкообразном и жидком (неагрессивные жидкости) состоянии и применяется при таможенном контроле, пробирном надзоре, в аналитических лабораториях промышленных предприятий и научно - исследовательских учреждений. Кроме того, анализатор предназначен для использования при таможенном оформлении и таможенном контроле отходов, перемещаемых через таможенную границу Российской Федерации, реализуя требования Постановления Правительства РФ от 17.07.2003 №442 «О трансграничном перемещении отходов» и других нормативных актов Российского законодательства в части, касающейся трансграничного перемещения отходов (в т.ч. опасных).

Рентгенофлуоресцентный анализатор МетЭксперт имеет следующие преимущества:

• 80 определяемых «легких» и «тяжелых» химических элементов от Na до Am в базовой версии прибора
• Простота и удобство в работе
• Техническая и метрологическая поддержка во время всего срока эксплуатации
• Время непрерывной работы со штатным комплектом аккумуляторных батарей не менее 8 часов
• Рабочий диапазон температур от -35 до 45°С
• Планшетный компьютер ОС Windows с большим экраном
• Беспроводная связь прибора с ПК
• В комплект поставки входят методики количественного химического анализа
• 18 месяцев гарантии

В соответствии с п.п. 1.7-1.8 ОСПОРБ-99/10 и на основании выданного Экспертного заключения № 140-13 от 10.07.2013 г. анализатор освобождается от радиационного контроля и учета и от необходимости оформления специального разрешения (лицензии) для работы с ним. Специальных требований к месту проведения работ не предъявляется. Хранение и транспортировка (любым видом транспорта, в том числе в салоне самолета) осуществляется без ограничений по радиационному фактору.

Разработка Портативного рентгенофлуоресцентного анализатора МетЭксперт удостоена Золотой медали IX Международного Салона «Инновации и инвестиции», ВВЦ, Москва, 2009 г.

Технические характеристики анализатора МетЭксперт:

Метрологические характеристики рентгенофлуоресцентного анализатора:

• Время установления рабочего режима - не более 5 мин
• Время измерения выбирается оператором (в зависимости от вида образца или анализируемой площади) - От 5 с до 300 с
• Потребляемая мощность - не более 35 ВА
• Напряжение питающей сети - 220 (+ 22; - 33) В
• Частота питающей сети - 50±1 Гц
• Напряжение блока аккумуляторных батарей постоянного  тока - 12 В
• Время непрерывной автономной работы со штатным комплектом аккумуляторных батарей - не менее 8 часов
• Мощность эквивалентной дозы в условиях нормальной эксплуатации анализатора, в любой доступной точке на расстоянии 0,1 метра от поверхности анализатора - не более 1,0 мкЗв/ч
• Рабочий диапазон температур - от -35 до +45 °С
• Габаритные размеры 200×95×260 мм
• Масса - не более 2,0 кг

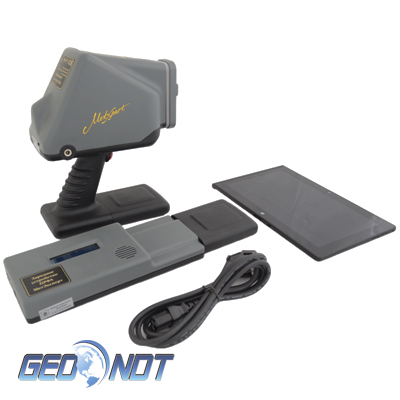

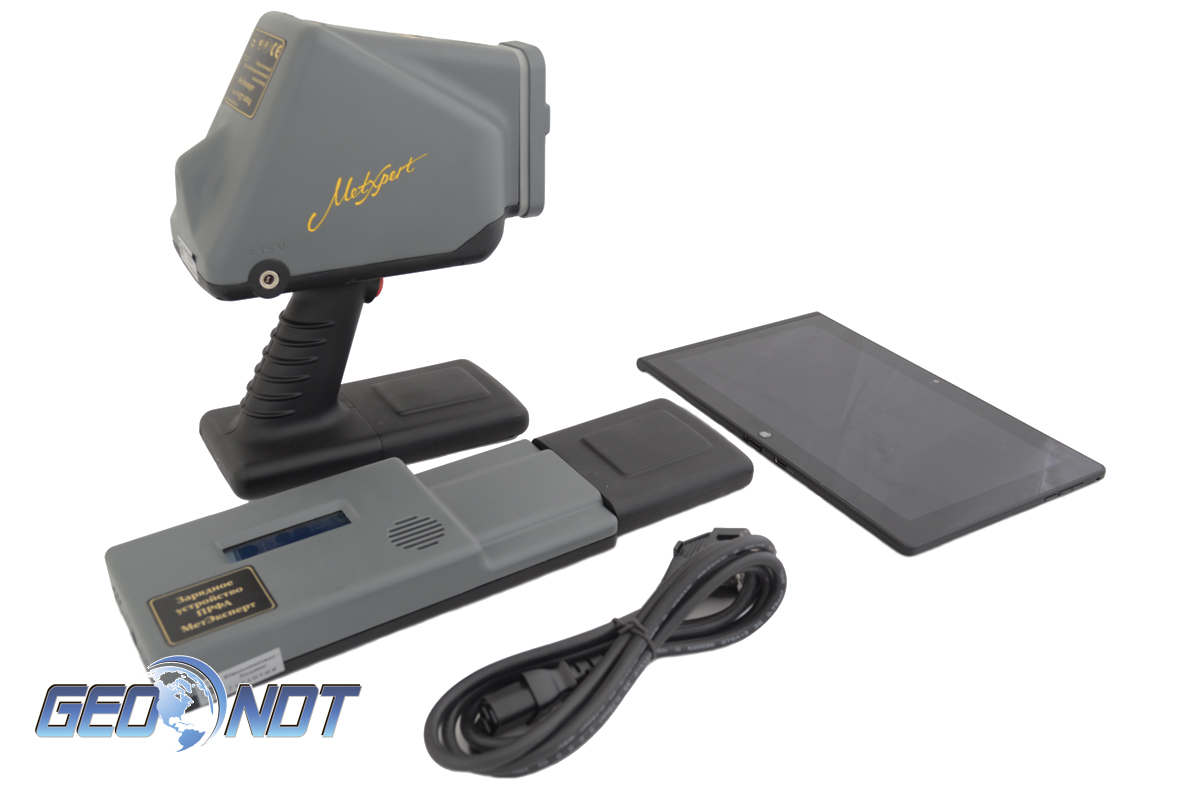

Комплект поставки прибора:

Состав ЗИП-О:

Дополнительное программно-методическое обеспечение ПРФА МетЭксперт (комплектуется по запросу):

Анализатор рентгенофлуоресцентный портативный «МетЭксперт» подлежит поверке в соответствии с методикой ЛПКН 14.00.00.000 МП «Анализатор рентгенофлуоресцентный портативный «МетЭксперт». Методика поверки», утверждена ГЦИ СИ ФГУ «Ростест-Москва». Допускается дистанционная поверка с использованием IT. Положение о дистанционной поверке средств измерений согласовано с РОССТАНДАРТом. Межповерочный интервал - 1 год.

Технические условия ТУ 6943-014-29095820-07.

МИ 2639 – 2001(«Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах»).

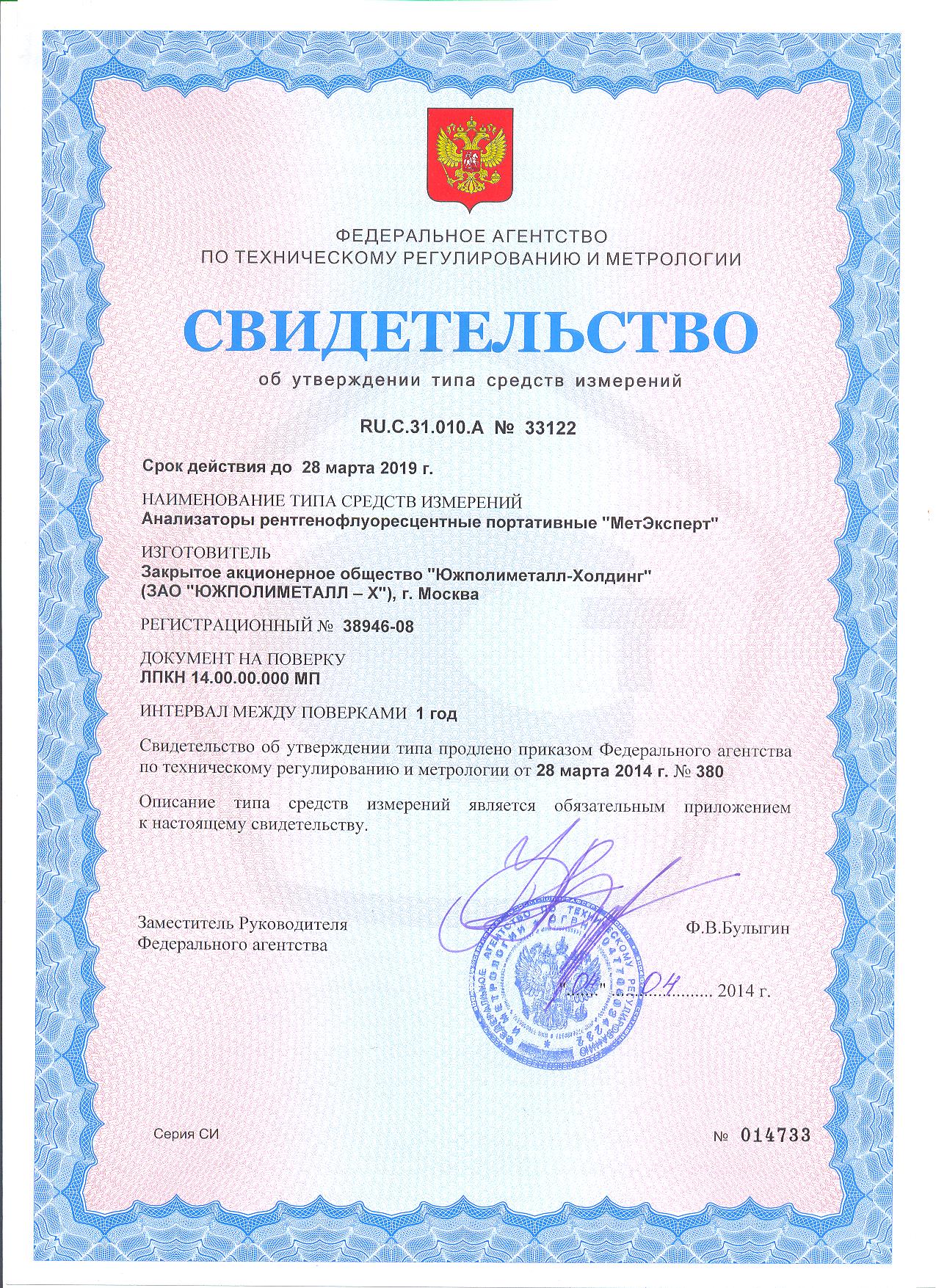

Тип анализатора рентгенофлуоресцентного портативного «МетЭксперт», производства ЗАО «ЮЖПОЛИМЕТАЛЛ - ХОЛДИНГ», Россия, внесен в Государственный реестр средств измерений (рег № 38946-08), утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.

Анализатор приказом № 61 от 27.01.2009 г. принят на снабжение в органы ФТС России.
