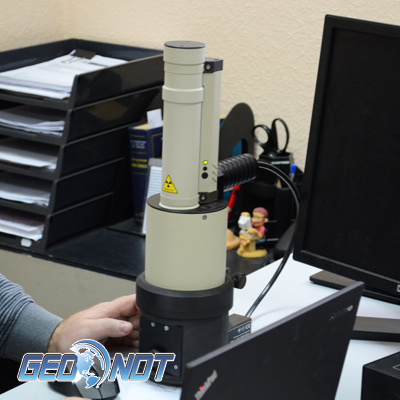

Анализатор рентгенофлуоресцентный энергодисперсионный Призма-М (Au)

  • Призма-М

    /images/all/3/6935/big/img_5.jpg

    jijijij

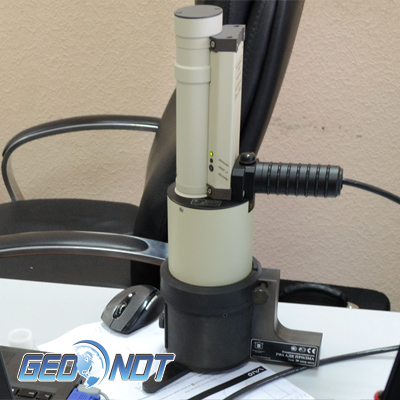

    Анализатор рентгенофлуоресцентный энергодисперсионный Призма-М (Au)
  • анализатор Призма-М

    /images/all/3/6935/big/img_14.jpg

    анализатор Призма-М

    анализатор Призма-М

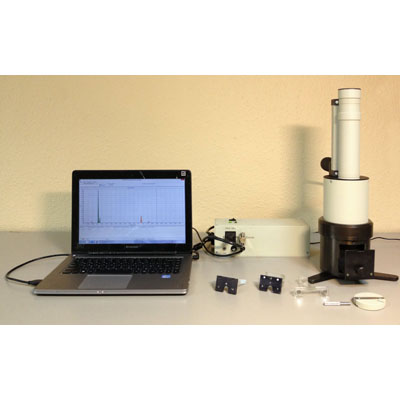

  • Призма-М

    /images/all/3/6935/big/img_16.jpg

    1

    Призма-М

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Южполиметалл-Холдинг


Страна производитель: Россия Россия

Гарантия: 1,5 года
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению Южполиметалл-Холдинг
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Рентгенофлуоресцентный анализатор МетЭксперт

Рентгенофлуоресцентные анализаторы ПРИЗМА-М(Au), помимо определения содержания золота, серебра, платины, родия, иридия, рутения, палладия и легирующих элементов в ювелирных и других сплавах на основе драгоценных металлов, с высокой точностью определяют состав нержавеющих, хромистых, легированных сталей, сплавов на основе меди, никеля, молибдена, циркония.

Для выполнения этих задач анализатор ПРИЗМА-М оснащается специальным детектором, системой коллимации, программным обеспечением и комплектом приспособлений для удобства работы оператора.



Преимущества анализатора ПРИЗМА-М(Au) перед другими методами определения состава ювелирных сплавов и изделий:



  • экспрессность;
  • неразрушающий контроль состава и содержаний;
  • возможность анализа в труднодоступных участках изделий.



Анализатор ПРИЗМА-М(Au) оснащается малогабаритной измерительной камерой для анализа мелких ювелирных изделий с точным (до 0,5 мм) позиционированием образца.

Рентгеновский излучатель располагается над исследуемым образцом, что обеспечивает защиту рентгенооптической системы от повреждений при случайном попадании мелких образцов и частиц от порошковых проб.

В совокупности с системой коллимации, ограничивающей площадь анализируемой поверхности до 1мм2, анализатор позволяет определять химический состав весьма мелких фрагментов ювелирных изделий (звеньев цепочек, замков и т.п.).

Программное обеспечение имеет встроенный модуль «Работа с выбранными элементами», предназначенный для более детального исследования спектрограмм, позволяющий программно понизить пороги обнаружения отдельных элементов, в сравнении с аттестованными характеристиками.



Анализатор имеет сертификат типа Ростехрегулирования (Росстандарта), № 31842-06 в Государственном реестре средств измерений РФ и Акт санитарно-эпидемиологической экспертизы Роспотребнадзора, освобождающий эксплуатацию анализатора от необходимости оформления Лицензии в соответствии с Федеральным законом "О лицензировании отдельных видов деятельности" от 4 мая 2011 г. N 99-ФЗ .

Непосредственно для проведения анализа ювелирных сплавов, совместно с Российской Государственной Пробирной Палатой и Академией ФСБ России разработана «Методика количественного химического анализа. Определение массовой доли драгоценных металлов в сплавах на основе золота, серебра, платины и палладия рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном ПРИЗМА М(Au)». МКХА согласована с  Российской Государственной Пробирной Палатой, Гохраном России, ФТС России. МКХА зарегистрирована в Государственном реестре методикФР.1.31.2007.04218.

Совместно с Российской Государственной Пробирной Палатой разработаны «Методические рекомендации по выполнению анализов ювелирных изделий и объектов, содержащих драгоценные металлы, на анализаторе рентгенофлуоресцентном энергодисперсионном ПРИЗМА-М(Au)».



Допускаемая погрешность определения драгоценных металлов для разных типов сплавов в соответствии с МКХА ФР.1.31.2007.04218:

Определяемый

элемент

Диапазон определяемых содержаний, %.

Показатель

(сходимости),

Sr



Предел

(сходимости),

r

Значение критического диапазона для

n=4 P=0,95

CR0,95

Показатель внутрилабора-торной прецизионности,

SRл

Предел внутрилабора-торной прецизионности,

Rл

Показатель

воспроизво-

димости,

SR

Предел

воспроизво-

димости,

R

Показатель точности (границы, в которых

находится погрешность),

±∆

Реальные абсолютные погрешности в эксплуатации, %

Сплавы на основе золота

Золото

35,0 ¸ 99,9

0,32

0,9

1,2

0,38

1,1

0,56

1,6

1,1

0,3

Серебро

3,0 ¸ 30,0

0,26

0,7

1,0

0,31

0,9

0,51

1,4

1,0

0,3

Платина

8,5 ¸ 9,5

0,29

0,8

1,1

0,35

1,0

0,51

1,4

1,0

0,3

Палладий

3,0 ¸ 20,0

0,26

0,7

1,0

0,31

0,9

0,51

1,4

1,0

0,3

Сплавы на основе серебра

Серебро

10,0 ¸ 99,9

0,32

0,9

1,2

0,38

1,1

0,66

1,8

1,3

0,2

Сплавы на основе платины

Платина

70,0 ¸ 99,9

0,36

1,0

1,3

0,43

1,2

0,56

1,6

1,1

0,4

Палладий

5,0 ¸ 20,0

0,29

0,8

1,1

0,35

1,0

0,51

1,4

1,0

0,2

Родий

5,0 ¸ 30,0

0,29

0,8

1,1

0,35

1,0

0,56

1,6

1,1

0,3

Иридий

5,0 ¸ 20,0

0,29

0,8

1,3

0,35

1,0

0,66

1,8

1,3

0,5

Сплавы на основе палладия

Палладий

45,0 ¸ 99,9

0,29

0,8

1,1

0,35

1,0

0,51

1,6

1,1

0,2

Серебро

10,0 ¸ 45,0

0,29

0,8

1,1

0,35

1,0

0,51

1,6

1,1

0,2



Эксплуатационные характеристики:

Эксплуатационное и функциональное назначение – анализатор рентгеновский с возбуждением характеристического излучения элементов рентгеновским аппаратом («Модуль - 50») предназначен для многоэлементного анализа металлов, сплавов, в том числе драгоценных, и изделий на их основе, а также определять содержания химических элементов в веществах, находящихся в твердом, порошкообразном и жидком (неагрессивные жидкости) состоянии.

Анализатор рентгеновский ПРИЗМА-М (Au) в блочном варианте питается от блока аккумуляторных батарей постоянного тока 12 В (входит в состав поставки) и кроме того может устанавливаться стационарно и питаться от сети переменного тока напряжением
220 В ± % и частотой (50 ± 1) Гц.

Анализ твердых образцов проводится без отбора проб и разрушения исследуемого объекта. Перед измерением анализируемая поверхность образца должна быть очищена от загрязнений и освобождена от лакокрасочных покрытий.

Анализ материалов в порошкообразном и жидком состояниях проводится в специальной кювете с отбором пробы.

Анализатор рентгеновский ПРИЗМА-М (Au) определяет содержание химических элементов в исследуемых образцах в диапазоне от кальция до урана.



Диапазон оцениваемых содержаний определяемых элементов от 0,1 % до 100,0 %.

Порог обнаружения химических элементов, не более 0,1 %.

Время установления рабочего режима, не более 5 мин.

Время измерения (анализа) составляет от 10 с и более (в зависимости от вида образца или анализируемой площади), выбирается оператором и программно не ограничено.



Время непрерывной работы:



  • в стационарном варианте не менее 6 ч;
  • в носимом варианте не менее 2ч.



Габаритные размеры:



  • датчика - не более 350хÆ100 мм;
  • спектрометрического блока - не более 90х90х260 мм.



Масса:



  • датчика - не более 3,0 кг;
  • спектрометрического блока - не более 2,0 кг.



Диапазон рабочих температур от - 10 до + 40 0С.

Мощность эквивалентной дозы излучения на расстоянии 0,1 м от поверхности датчика не более 1,0 мкЗв/ч.



В соответствии с ОСПОРБ-99/2010 и на основании Акта экспертизы Роспотребнадзора анализатор полностью освобожден от радиационного контроля и надзора, не требует оформления Лицензии при его эксплуатации.



Гарантийный срок эксплуатации –18 месяцев с момента передачи анализатора рентгеновского ПРИЗМА-М (Au) Заказчику, но не более 24 месяцев со дня приемки анализатора представителем ОТК. Гарантийный срок хранения – не более 6 месяцев с момента изготовления анализатора рентгеновского ПРИЗМА-М (Au).



В рабочую программу ПРИЗМА-М(Au) включены три режима обработки полученных спектров:



  • «все элементы» (определение всех элементов от Ca до U),
  • «стандартные сплавы» (определение только стандартных для ювелирных сплавов элементов),
  • «выбранные элементы» (определение выбранных пользователем элементов),



что позволяет значительно снизить пороги обнаружения и повысить точность определения содержания драгоценных и легирующих металлов. Оператор имеет возможность создавать собственные режимы обработки спектров

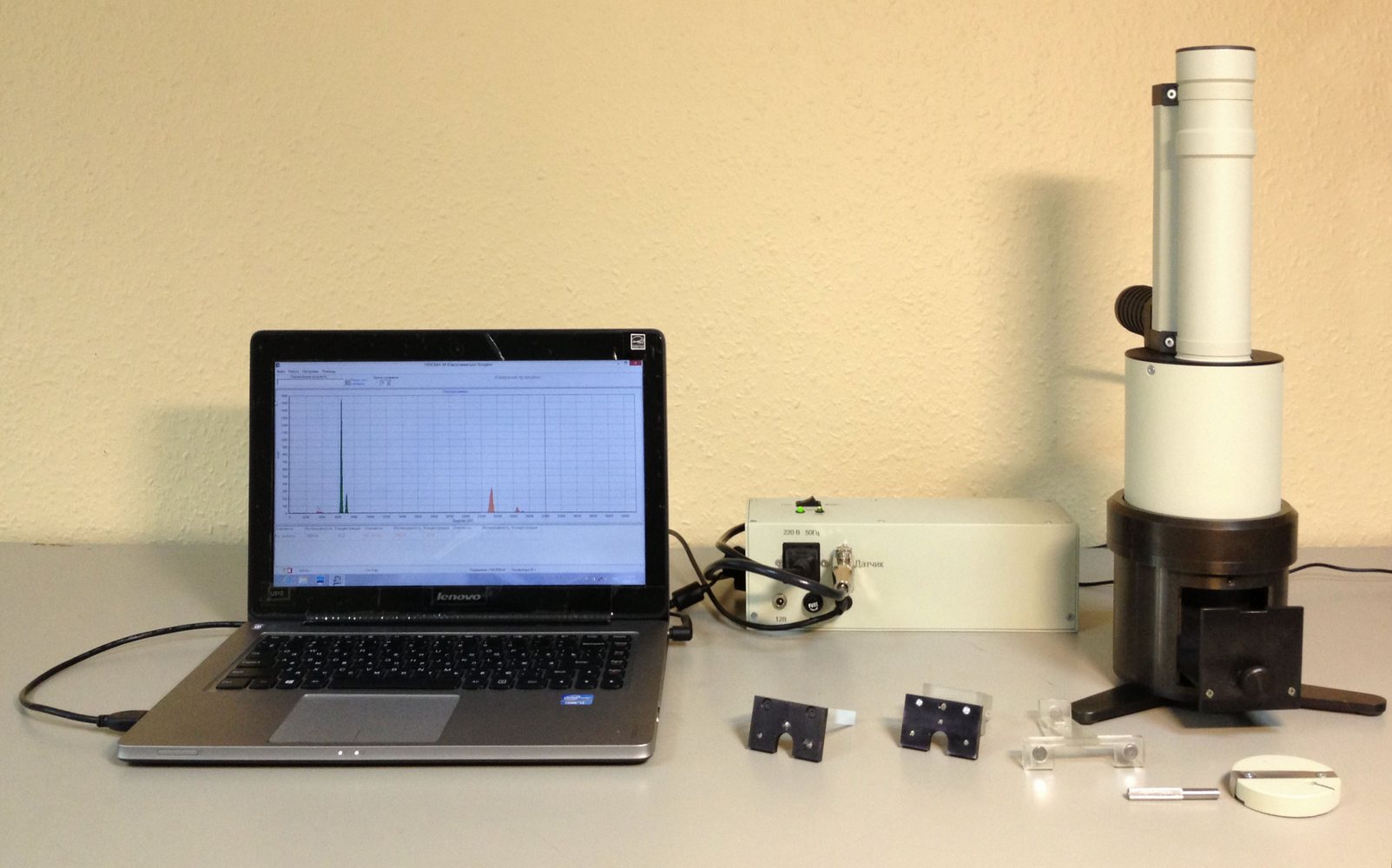

СПЕЦИФИКАЦИЯ ПОСТАВКИ АНАЛИЗАТОРА  ПРИЗМА-М(Au) (в расчете на один комплект):

№№ п.п. Наименование изделия Обозначениеизделия Количество
1. Анализатор ПРИЗМА-М(Au), в т.ч.:   1 комплект
1.1. Датчик ЛПКН 05.01.00.000 1 шт.
1.2. Малогабаритный рентгеновский излучатель «Модуль-50» (входит в состав датчика) АУДТ.412225.010 1 шт.
1.3. Блок спектрометрический МДТК 418257.005 1 шт.
1.4. Компьютер Notebook с предустановленными:- Лицензионный дистрибутив ОС Windows- Дистрибутив специализированного ПО для анализатора. Манипулятор мышь.   1 комплект
1.5. Блок аккумуляторный   1 комплект
1.6. Комплект запасных частей, инструмента и принадлежностей ЛПКН 05.15.00.000 ЗИ 1 комплект
1.7. Камера измерительная малая в чехле ЛПКН 05.15.00.100 1 шт.
1.8. Руководство по эксплуатации ЛПКН 05.02.00.000 РЭ 1 шт.
1.9. Паспорт, включая Протокол дозиметрического контроля и Свидетельство о поверке ЛПКН 05.02.00.000 ПС 1 шт.
1.10. Анализатор рентгенофлуоресцентный энергодисперсионный ПРИЗМА-М(Au). Методика поверки ЛПКН 05.02.00.000 МП 1 шт.
1.11. Методика количественного химического анализа. Определение массовой доли  драгоценных металлов в сплавах на основе золота, серебра, платины и палладия рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном  ПРИЗМА М(Au) ФР.1.31.2007.04218 1 шт.
1.12. Методические рекомендации по выполнению анализов ювелирных изделий и объектов, содержащих драгоценные металлы, на анализаторе рентгенофлуоресцентном энергодисперсионном ПРИЗМА-М(Au)   1 шт.
1.13. Транспортировочный кейс   1 шт.
