Автоматизированный диагностический комплекс (АДК) Призма

Автоматизированный диагностический комплекс (АДК) ПризмаПризмаАДК Призма с ноутбуком

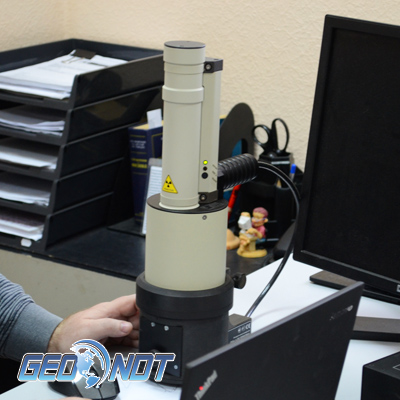

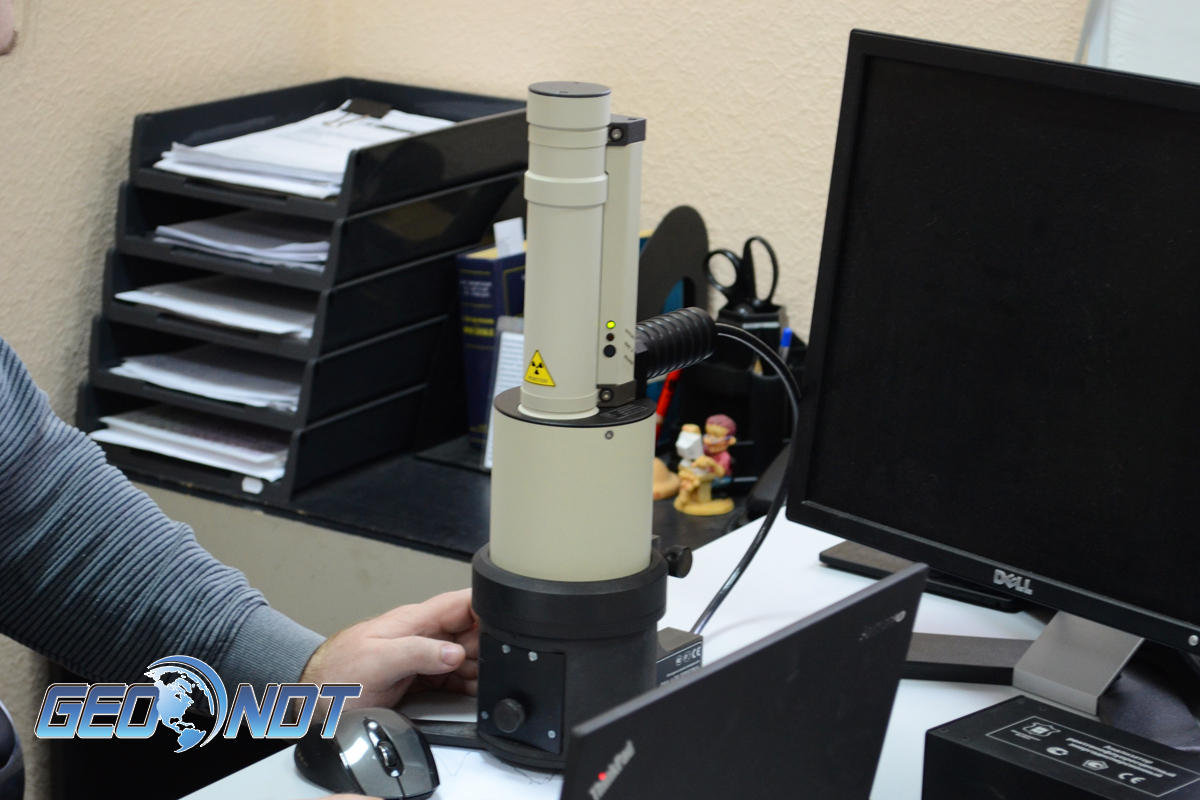

  • АДК Призма

    /images/all/3/6933/big/img_5.jpg

    jijijij

    Автоматизированный диагностический комплекс (АДК) Призма

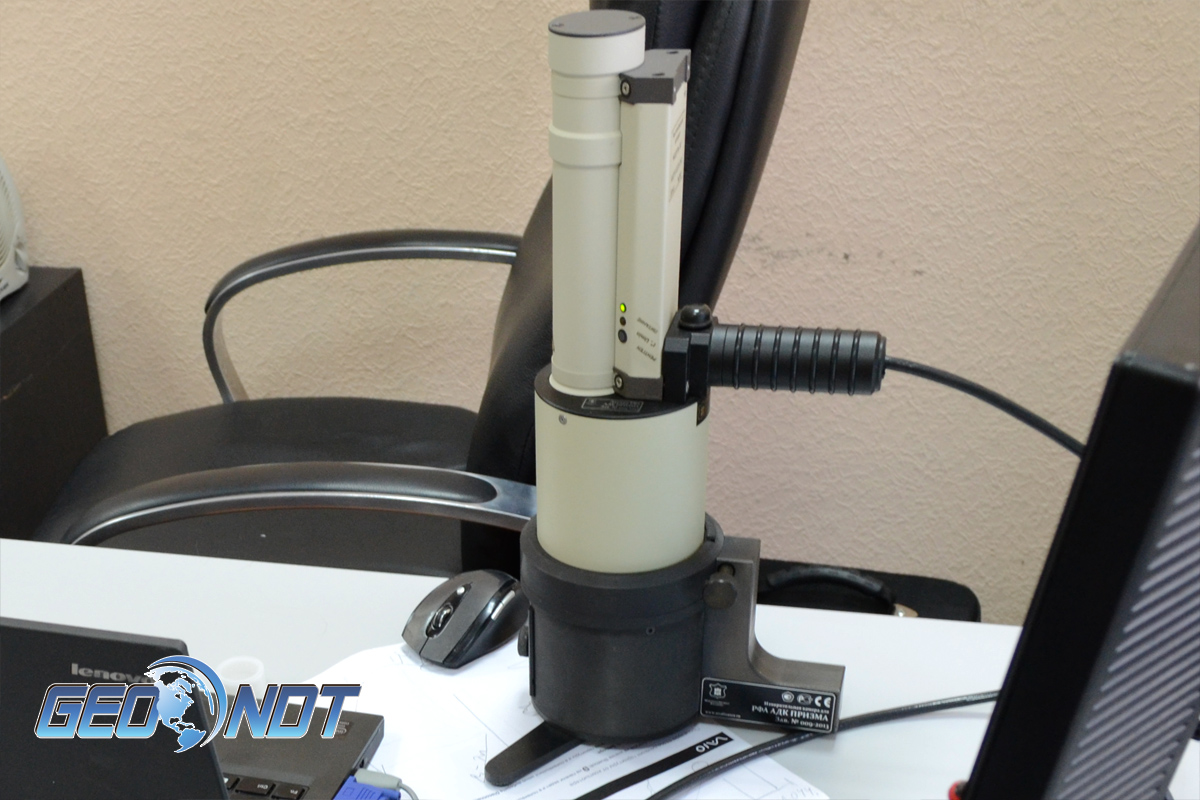

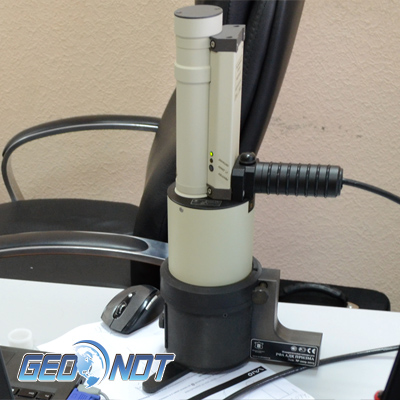

  • Призма

    /images/all/3/6933/big/img_14.jpg

    Призма

    Призма

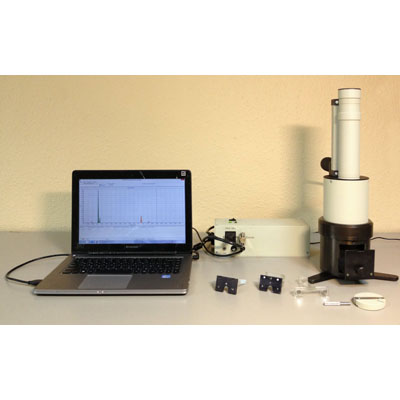

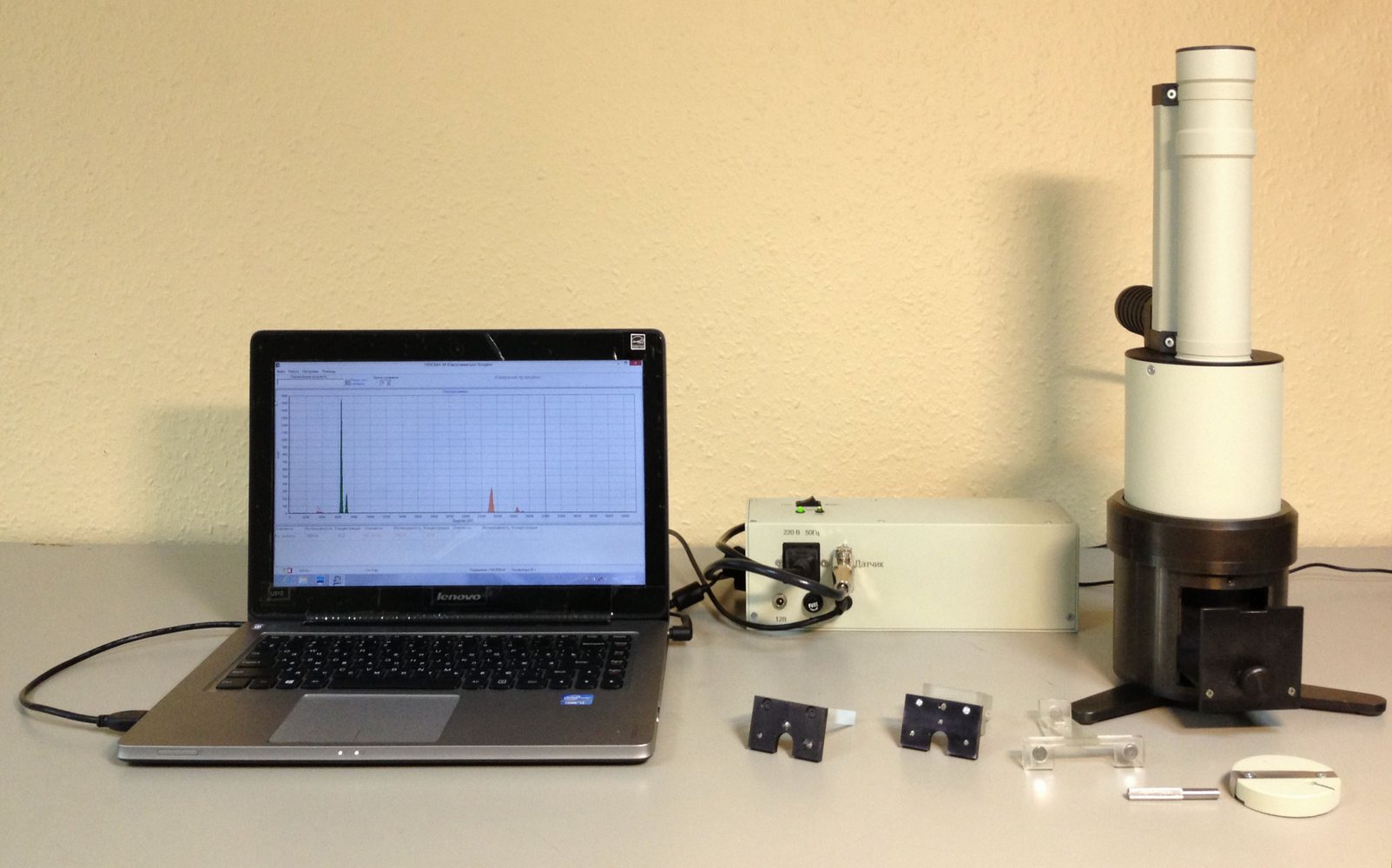

  • АДК Призма с ноутбуком

    /images/all/3/6933/big/img_16.jpg

    1

    АДК Призма с ноутбуком


Посмотреть фотографии в высоком разрешении
Автоматизированный диагностический комплекс Призма Призма Автоматизированный диагностический комплекс Призма с ноутбуком
ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Южполиметалл-Холдинг


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению Южполиметалл-Холдинг
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 478-03-00 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Рентгенофлуоресцентный анализатор МетЭксперт

Назначение и область применения:





  1. Определение элементного состава продуктов износа и содержания (концентрации) химических элементов в рабочих маслах, смазках и жидкостях после соответствующей пробоподготовки (осаждение на фильтрах).
  2. Определение парциального соотношения сплавов (по маркам) на отпечатке рабочего масла на фильтре.
  3. Многоэлементный анализ металлов, сплавов в виде стружки (стружка, порошки, продукты износа и др.) с определением марки сплава, в том числе сплавов на основе алюминия, магния, титана. В базе данных более 80 марок сплавом. Пользователь имеет возможность самостоятельно пополнять базу данных.



Область применения:



  • машиностроение,
  • авиационная промышленность,
  • техническая диагностика при эксплуатации двигателей всех типов.



Рабочие условия эксплуатации:

Пригоден для эксплуатации в стационарных и подвижных (во время стоянки транспортного средства) диагностических лабораториях и питается от сети переменного тока напряжением 220 В ± 10% и частотой (50±1) Гц или от аккумулятора 12 В.



Перечень определяемых элементов:

Ca, Sc, Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ga, Ge, As, Se, Br, Rb, Sr, Zr, Nb, Mo, Ru, Rh, Pd, Ag, Cd, In, Sn, Sb,
Te, I, Cs, Ba, La, Ce, Pr, Nd, Sm, Eu, Gd, Tb, Dy, Ho, Er, Tm, Yb, Lu, Hf, Ta, W, Re, Os, Ir, Pt, Au, Hg, Tl, Pb,
Bi, Po, At, Ac, Fr, Ra, Ac, Th, Pa, U, Np, Pu, Am.

Всего 74 элемента.

Количество одновременно определяемых элементов не ограничено.



Перечень основных химических элементов, входящих в состав деталей авиационных двигателей, омываемых маслом:

Fe, Cu, Ti, Cr, Ni, Ag, Zn, V, Mn, Co, Mo, Cd, Sn, W, Pb, Bi, Nd, Nb, Zr.



Аттестованный диапазон измеряемых концентраций: (0,1 – 250,0) г/т на фильтрах и от 0,1 до 100% в стружке,  порошках.



Государственные испытания,
сертификация
  1. Предварительные испытания (Акт № 35-02 от 10.12.1997 г. в Испытательном центре изделий радиационной техники и физико-технической аппаратуры ВНИИТФА).
  2. Приемочные испытания (Сертификат соответствия № РОСС RU АЮ40.В00931 Госстандарта России).
  3. Государственные наземные испытания ВВС МО РФ (акт ГНИ № 2/698104-007 от 20.03.1999) с рекомендацией о принятии на вооружение в ВВС МО РФ.
  4. Метрологические испытания ФСВТ (регистрационное удостоверение 95-02-2000 ведомственного Реестра специальных средств измерений гражданской авиации). Прибор рекомендован для эксплуатации в лабораториях диагностики ГА.
  5. Испытания для целей утверждения типа средств измерений № 20864-01 в Госреестре средств измерений.
    После устранения замечаний по результатам испытаний по п.п. 3, 4 и по завершении испытаний по п. 5 АДК ПРИЗМА зарегистрирован в реестре специальных средств измерений Федеральной службы по надзору в сфере транспорта (Регистрационное удостоверение № 165-05-2005 от 30.05.2005).
  6. Войсковые испытания. Решение № КОВ-668-03 по результатам проведения войсковых испытаний двигателей РД-33 с АДК ПРИЗМА.
  7. Эксплуатационная проверка и сличительные испытания (тестирование в условиях эксплуатирующих организаций) ПО ПРИЗМА-СПЛАВЫ (акт от 25.08.2005г.).
  8. Европейские сертификационные испытания. Европейским Федеральным физико-техническим центром выдан  Европейский сертификат безопасности BfS 19/04 RoV.
  9. Испытания по безопасности в Роспотребнадзоре (Институт радиационной гигиены).
  10. Испытания в «Системе добровольной сертификации в диагностике машин и механизмов СДС ДММ». Сертификат соответствия № DMM RU 0001 C 00001 от 31.03.2006.
  11. Испытания для целей подтверждения типа. Сертификат типа средств измерений RU.C.31.010.A № 24087 от 01.06.2006 (продлен до 2016 г.)



Внесен в Государственный реестр средств измерений под № 20864-06.

Соответствие технических
характеристик АДК ПРИЗМА эксплуатационной,
нормативной документации на авиационные двигатели
  • Технические характеристики АДК ПРИЗМА соответствуют требованиям НД:
  • Бюллетень № 229.4.0.0278.04 (210-БЭ) Изделие 88 (РД-33)
  • Бюллетень № 94392-БЭ-Г Изделие Двигатель ПС-90А
  • Бюллетень № 94370-БЭ-Г Изделие Двигатель ПС-90А
  • Бюллетень № 1867-БД-Г Двигатели Д-30КУ/КУ-2, Д30КП/КП-2,
  • Д-30КУ-154 2 серии
  • Техническое указание для грузополучателя 012. Двигатель АЛ-31ФП
  • Бюллетень 94525-БУ-Г Двигатель ПС-90А и его модификации.



Комплект поставки:

Упак. место №

№№ п.п.

Наименование изделия, документа

Обозначение

Кол-во

1/4

I.

Анализатор рентгенофлуоресцентный энергодисперсионный АДК ПРИЗМА (блочный вариант), в составе:

ТУ 6943-001-29095820-97

1 комплект

1



Датчик, в том числе:

Малогабаритный рентгеновский излучатель «Модуль-50»,

Si-pin детектор с двухкаскадным охлаждением и системой предварительного усиления

ЛПКН 01.01.00.000

1 шт.

АУДТ.412225.010 ПС

1 шт.

2

Блок спектрометра PU-005,



1 шт.

3

Блок аккумуляторных батарей



1 шт.

4

Notebook c предустановленными:

ОС Windows-8®, MSOffice2010®, специализированным программным обеспечением ADCPRIZMA, InterCont, Analysis, СПО Автоматизированная система «Поиск источника стружки по марке материала» (Бюллетень № 94525-БУ-Г).



1 комплект

5

Манипулятор мышь



1 шт.

6

Комплект запасных частей, инструмента и принадлежностей:

-    Спецключ ЛПКН 01.15.00.003.
-    Защитный диск с замковым устройством.
-    Предохранитель (плавкая вставка) 5 А.
-    Предохранитель (плавкая вставка) 2А.
-    ГСО (МО-3), Паспорт, Инструкция по применению, кляссер с образцами.
-    Кабель сетевой 220 В.
-    Флеш-карта с дублем СПО ADCPRIZMA и СПО Автоматизированная система «Поиск источника стружки по марке материала».
-    Комплект пинцетов пластиковых антистатических (2 шт.).
-    Прижимные кольца-держатели для фильтров.
-    Кляссер для хранения образцов.

ЛПКН 01.15.00.000 ЗИ



1 шт.
1 шт.
1 шт.
1 шт.
1 папка
1 шт.
1 шт.

1 компл.
20 шт.
2 шт.

7

Комплект эксплуатационных документов, в том числе:

1 папка

7.1

Ведомость эксплуатационных документов

ЛПКН 01.00.00.000 ВЭ

7.2

Паспорт

ЛПКН 01.00.00.000 ПС

7.3

Руководство по эксплуатации

ЛПКН 01.00.00.000 РЭ

7.4

Методика поверки

ЛПКН 01.00.00.000 МП

7.5

Комплект разрешительной документации (лицензии, сертификаты, заключения и т.д.).



8

Методическая документация, в том числе:

8.1

Массовая доля металлов (продуктов изнашивания) в рабочих маслах при диагностировании технического состояния авиационных газотурбинных двигателей. Методика выполнения измерений рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном АДК ПРИЗМА.

ФР.1.31.2006.03107



1 брошюра

8.2

Методические рекомендации. Определение марок сплавов с использованием программно-аппаратного комплекса АДК ПРИЗМА. Часть 1. Методика определения марки материала (химического состава) стружек и отложений из маслосистемы авиационных и наземных двигателей при контроле состава материалов подшипниковых сталей отечественного и импортного производства, контроле состава углеродистых, среднелегированных, высоколегированных сталей, бронз, латуней, никелевых, титановых сплавов с использованием АДК ПРИЗМА.

ЛПКН 01.00.00.000 МР-1

1 брошюра

8.3

Двигатель ПС-90А и его модели. Внедрение автоматизированной системы «Поиск источника стружки по марке материала» Рекомендации по эксплуатации двигателей ПС-90А, ПС-90А-76, ПС-90А1, эксплуатирующихся на самолетах Ту-204, Ту-214, Ил-76, Ил-96 и их моделях.

Бюллетень № 94525-БУ-Г.

1 брошюра

9

Камера измерительная малая в чехле.



1 шт.

10

Упаковочный пластиковый кейс



1 шт.

11

Фильтры мембрана «Владипор» типа МФАС-М-2



1000 шт.

12

Упаковочная тара (картон)



1 шт.

4/4

III

Многофункциональное устройство EpsonXР413 или аналог



1 комплект



Программное обеспечение и эксплуатационная документация реализованы на 4-х языках: русский, английский, французский, испанский.
