Рентгенофлуоресцентный комплекс экологического контроля ПРИЗМА-ЭКО предназначен для определения элементного состава и содержания (концентрации) химических элементов  в питьевых, природных и сточных водах, в почвенных вытяжках и газообразных средах после соответствующей пробоподготовки (осаждение на фильтрах).

Особенности:

• двухкаскадное термоэлектрическое охлаждение детектора и входного каскада предусилителя (не требуется жидкий азот);
• отсутствие радиоизотопных источников;
• адаптированный программный продукт.

Анализатор рентгеновский ПРИЗМА пригоден для эксплуатации в стационарных и подвижных (во время стоянки транспортного средства) химико-аналитических и диагностических лабораториях и питается от сети переменного тока напряжением 220 В ± 10% и частотой (50±1) Гц или от встроенного/внешнего источника постоянного тока 12 В.

Основные характеристики РФА ПРИЗМА:

Диапазон определяемых элементов: от кальция до плутония, в частности, одновременно определяемые элементы — кальций, титан, ванадий, хром, марганец, железо, кобальт, никель, медь, цинк, молибден, серебро, олово, вольфрам, ртуть, свинец, висмут, селен, кадмий, мышьяк

Пределы определения химических элементов на фильтрах:

• нижний предел - 1 мкг
• верхний предел - 5000 мкг.

Относительная погрешность определения содержания элементов, зависит от вещества (материала), элемента и его содержания в веществе (материале) - 0,1–10 %.

Перечень определяемых химических элементов и точностные характеристики при измерениях, проводимых в соответствии с аттестованными Методиками выполнения измерений, устанавливаются этими методиками.

Время установления рабочего режима - не более 5 мин.

Время определения содержания химических элементов (программно не ограничено) выбирается оператором - 30–240 с.

Масса, кг, не более:

• анализатора - 12;
• малой камеры измерения - 3.

Габаритные размеры, мм, не более:

• датчика - 350 х Æ100;
• анализатора - 440 х 160 х 325.

Мощность эквивалентной дозы излучения в условиях нормальной эксплуатации в любой доступной точке на расстоянии 0,1 метр от поверхности датчика анализатора рентгеновского, не более     1,0 мкЗв/ч.

Анализатор полностью освобожден от радиационного контроля и надзора (при эксплуатации не требуется специального разрешения (лицензии) РОСПОТРЕБНАДЗОРА).

Методическое обеспечение:

1. ФР.1.31.2009.05410. Методика количественного химического анализа. Определение концентраций кислоторастворимых, водорастворимых и подвижных форм металлов (хрома, ртути, марганца, кобальта, никеля, меди, свинца, цинка) в пробах почвы рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном ПРИЗМА-ЭКО (в замен ПНД Ф 16.1.9-98).
2. ФР.1.31.2009.05409. Методика количественного химического анализа. Определение концентраций ионов хрома, железа, висмута, марганца, кобальта, никеля, меди, свинца, цинка и ртути в водных средах рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном ПРИЗМА-ЭКО (в замен ПНД Ф 14.1:2:4.133-98).

1. ФР.1.31.2010.06903 Методика количественного химического анализа. Определение загрязняющих элементов в воздухе рабочей зоны и в газопылевых потоках рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном ПРИЗМА-ЭКО.

1. ЛПКН 01.00.00.000 МП. Методика поверки.

Показатели качества методики анализа по почве ФР.1.31.2009.05410,

массовая доля 10^-4 % (мг/кг), при доверительной вероятности P=0,95

X – результат анализа при расчете показателя точности ±∆;

x₃ – среднее арифметическое трех результатов единичных определений при расчете предела повторяемости, r;.

x₆ – среднее арифметическое шести результатов единичных определений при расчете значения критического диапазона CR_0,95(6);.

Xл - среднее арифметическое сравниваемых величин для расчета предела внутрилабораторной прецизионности R_л

Показатели качества методики анализа по воде ФР.1.31.2009.05409,

Концентрация, мг/дм³ (доверительная вероятность P=0,95)

X – результат анализа при расчете показателя точности ±∆;

x₃ – среднее арифметическое трех результатов единичных определений при расчете предела повторяемости, r ;.

x₆ – среднее арифметическое шести результатов единичных определений при расчете значения критического диапазона CR_0,95(6);.

Xл - среднее арифметическое сравниваемых величин при расчете предела внутрилабораторной прецизионности R_л

Показатели качества методики анализа по воздуху  ФР.1.31.2010.06903(доверительная вероятность P=0,95)

C_n=4 - среднее арифметическое четырех результатов единичных определений, полученных при анализе одного фильтра, C – результат анализа

Технические характеристики аттестованного комплекса ПРИЗМА-ЭКО:

• определяемые элементы: хром, железо, висмут, марганец, кобальт, никель, медь, цинк, ртуть, свинец (всего 10);
• диапазон определяемых содержаний  от 1 до 5000 мкг на фильтре (в зависимости от применяемой системы пробоподготовки и МВИ диапазон определяемых концентраций составляет 1-5000 ppm, 0,1- 500 г/т).
• время измерения – 30-90с с получением данных по всем определяемым элементам;
• единая градуировка для трех сред;
• документирование полученной информации в виде таблиц, спектров, протоколов;
• расходные материалы - преобразователи ИП-ТМ-Д, ИП-ТМ-Д1, АФА - фильтры, электроэнергия;

Комплексы ПРИЗМА-ЭКО эксплуатируются в:

• СЛО «Россия» (Президентский авиаотряд);
• Управлении экологии МО РФ;
• Управлении экологии Балтийского флота ВМФ РФ;
• Центре «АНТИСТИХИЯ» МЧС РФ (2 экз.);
• Центральной аналитической лаборатории МЧС (Москва);
• Лабораториях Полигонов Плесецк, Красный Бор;
• Лаборатории Варандейского терминала ГазПрома;
• Лаборатории «Волга-Урал НИПИ Газ» (Оренбург);
• Российском университете дружбы народов (РУДН);
• Российской таможенной академии и в 3-х ее филиалах;
• Российском государственном университете им. Иммануила Канта (г. Калининград);
• Специнспекции Калужского комитета по экологии.

Реальные возможности РФА ПРИЗМА:

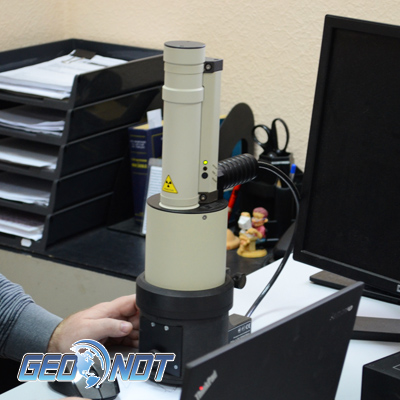

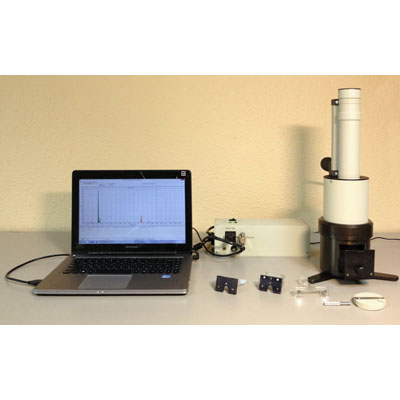

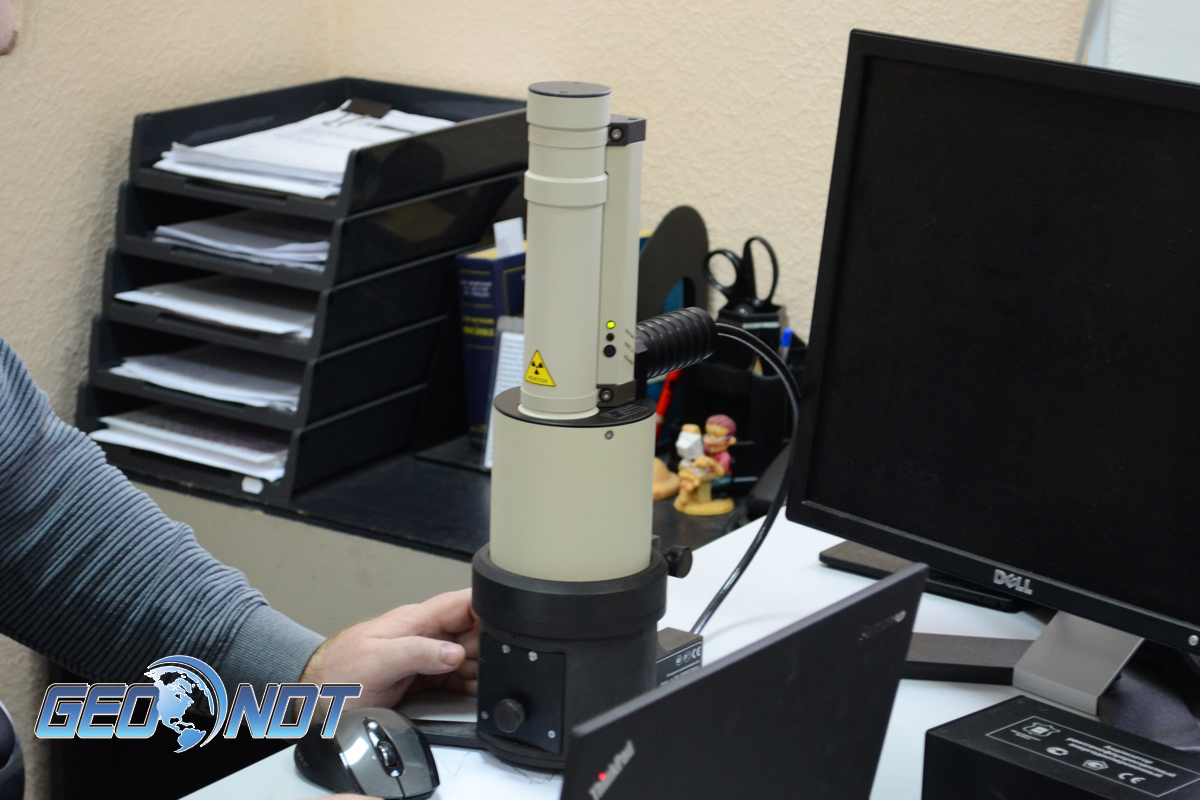

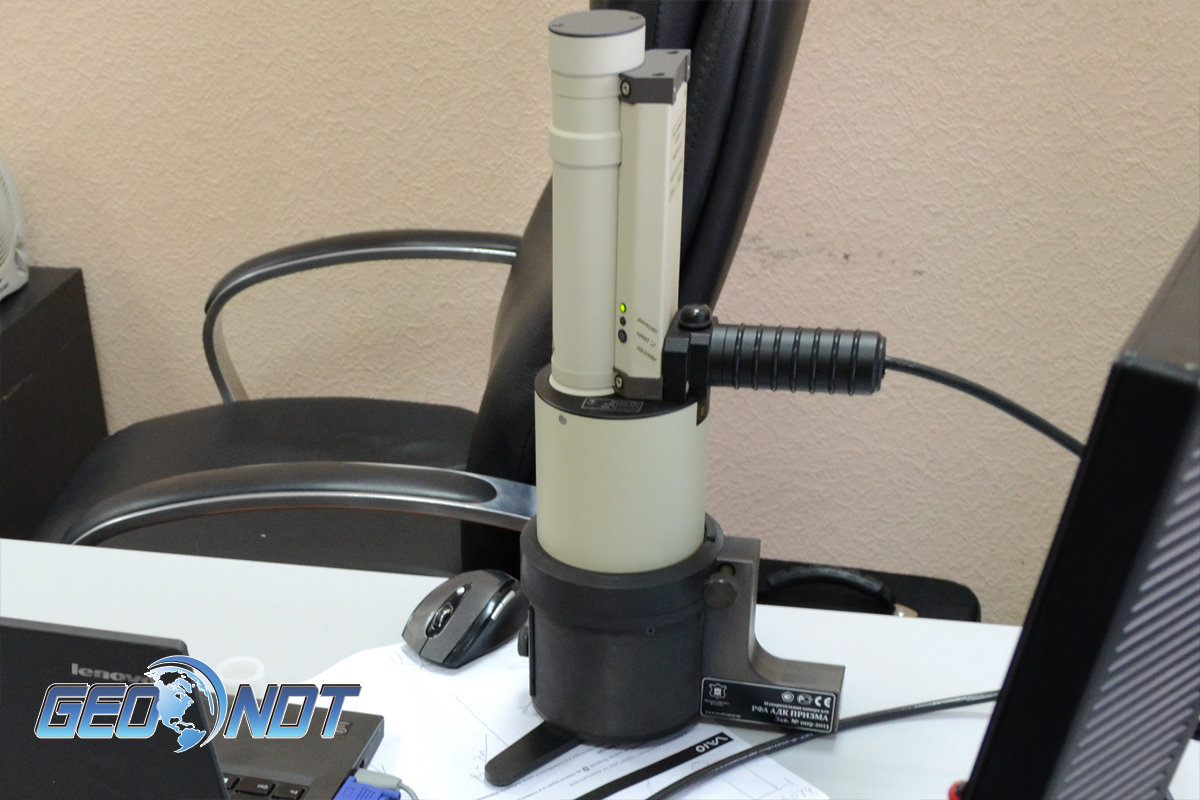

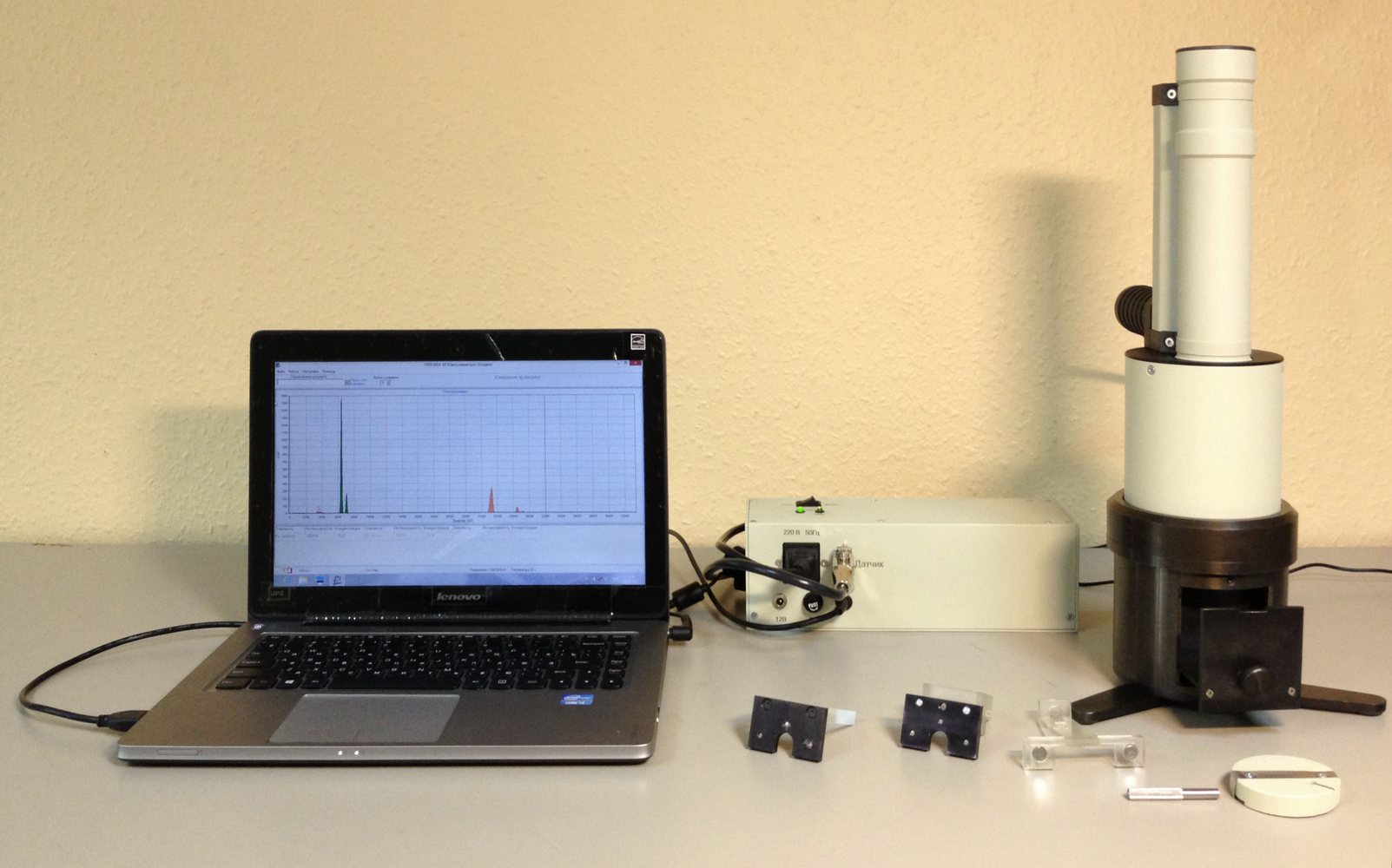

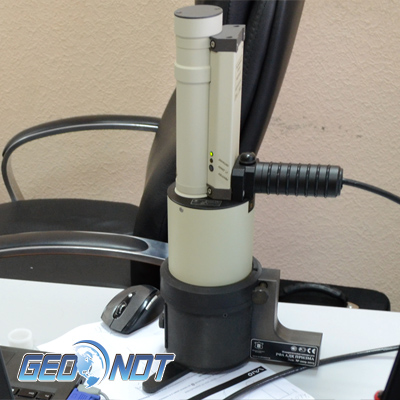

РФА ПРИЗМА включает в себя малогабаритный рентгеновский аппарат, кремниевый Si-pin детектор, мультиканальный спектрометр (2048 каналов), IBM-совместимый компьютер, специализированное (в том числе сетевое) программное обеспечение, реализованное в ОС Windows-7…

Данная конфигурация позволяет проводить количественный анализ элементов от Ca  до Am  при одновременном определении до 74 элементов в диапазоне концентраций от 0,1 до 500 ppm.

Прибор в конфигурации с компьютером Notebook размещается в компактном кейсе размером 450х400х250 мм и весит ~ 12 кг. Это позволяет транспортировать прибор любым видом транспорта.

Наличие в составе прибора полноценного современного компьютера позволяет полностью использовать возможности прикладных программ ОС Windows-7… Составление отчетов, формирование графиков, гистограмм, баз данных, таблиц и др. не представляет никаких проблем. Оперативная передача данных с использованием современных средств коммуникаций (электронная почта, факс модемное сообщение, спутниковая связь), позволяет собирать и обрабатывать большие массивы информации в едином Центре экологического мониторинга.

Совмещение протоколов специализированного программного обеспечения ПРИЗМА или в целом комплекса ИНЛАН-РФ с навигатором позволит сформировать динамическую экологическую карту любого масштаба от поселковой до региональной.

Изготовитель анализаторов обеспечивает обучение персонала Заказчика, гарантийное обслуживание, послегарантийный сервис, пополнение библиотек программ и методик.

Комплект поставки:
