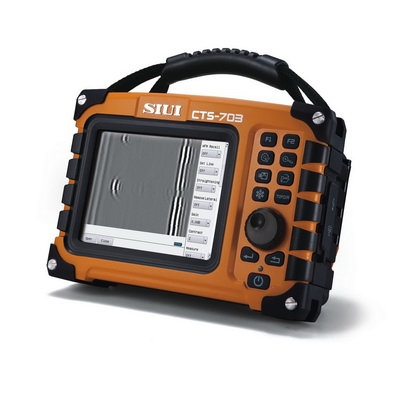

Ультразвуковой дефектоскоп CTS-703
Тип оборудования: Ультразвуковой дефектоскоп
Производитель: SIUI
Серия: CTS
Модель: CTS-703
Описание: Прибор для дефектоскопии
Гарантия на ультразвуковой дефектоскоп CTS-703: 12 мес.
Назначение прибора:
Ультразвуковой дефектоскоп CTS-703 (TOFD) управление с помощью сенсорного монитора, интуитивный интерфейс, эргономичный дизайн, инновационные технологии.
Новый ультразвуковой дефектоскоп использует дифракционно-временной метод (ToFD). Данные TOFD отображаются в оттенках серого на B-скане. Метод TOFD обеспечивает широкое покрытие и определение размеров дефекта независимо от амплитуды сигналов. Данный прибор может применяться в таких областях, как нефть и газ, электроэнергетика, транспорт, авиакосмическая промышленность и т.д.
Основные характеристики:
• Компактный размер, вес всего лишь 2.6 кг
• Современное сканирующее устройство для более точного получения результата
• Модульное исполнение для возможного расширения функций
• Мощная литиевая батарея для длительной автономной работы
• Построение TOFD- и A-разверток
Технические характеристики CTS-703:
|
Функция |
Ед.измер. |
Стандартный |
TOFD |
|
Номер канала |
set |
2 |
|
|
Частота дискретизации |
MHz |
200 |
|
|
Тип импульса |
|
Отрицательный прямоугольный импульс и отрицательный пиковый импульс |
|
|
Ширина импульса |
|
Отрицательный прямоугольный импульс: 30 ns~1000 ns, продолжительно регулируемый Отрицательный пиковый импульс:15 ns |
|
|
Амплитуда импульса |
V |
Отрицательный прямоугольный импульс: 100~500 (каждый шаг 50 V регулируемый) Отрицательный острый импульс: 500 |
|
|
Динамический диапазон |
dB |
36 |
|
|
Диапазон частоты |
MHz |
0.5~20 |
|
|
Частота повторения импульса |
Hz |
100~8000 (регулируемый, с шагом 100-Hz) |
|
|
Диапазон контроля |
mm |
5~15000 |
- |
|
Сдвиг импульса |
mm |
-10~10000 |
|
|
Скорость |
m/s |
1000~9999 |
|
|
Демпфирование |
Ω |
30/60/330/1000 |
|
|
Формы детектирования |
|
полная, положительная, отрицательная, RF |
RF |
|
Регулировка усиления |
dB |
0~110, Мин.шаг 0.5 |
|
|
Развертка |
|
А-скан |
TOFD-скан |
|
Режим синхронизации |
|
- |
Подключение энкодера (макс.разрешение 0.5 мм) |
|
Рабочий режим |
|
Тачскрин, панель с кнопками и энкодером |
|
|
USB-порт |
|
Используется для соединения с принтером, мышкой, клавиатурой или устройством с USB портом |
|
|
LAN |
|
Для соединения с компьютером |
|
|
VGA-порт |
|
Для соединения с монитором |
|
|
Экран |
|
Дисплей 6.5», TFT LCD, с разрешением 640×480 пикселей |
|
|
Автономная работа |
hr |
≥8 |
|
|
Питание |
|
Батарея: 10Аh, литий-полимерная батарея Внешнее питание: адаптер 12V |
|
|
Диапазон рабочих температур |
C |
0~40 |
|
|
Вес |
Кг |
Около 2,6 (включая батарею) |
|
|
Размер |
mm |
162 × 250 × 116 |
|
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем дефектоскопы по всей России курьерскими службами и транспортными компаниями.
|
