Описание:

Система USM Vision разрабатывалась для удовлетворения потребностей рынка в переходе от радиографического к ультразвуковому контролю при изготовлении новых систем технологических трубопроводов, применяемых в системах водоснабжения, в энергетике, а также в нефтегазовой и обрабатывающей промышленности. Система USM Vision призвана упростить ультразвуковую дефектоскопию, ее доступность и обеспечить соответствие международным нормам и стандартам. Все это становится возможным благодаря следующим факторам:

• оптимизация распределения нагрузки специалистов при проведении инспекций;
• повышение производительности;
• устранение ограничений, существующих при радиографическом контроле сварных швов;
• упрощение ультразвукового контроля сварных швов.

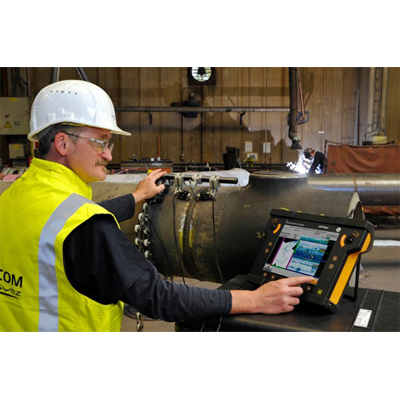

Функции переносного дефектоскопа USM Vision:

• Стандартный канал, TOFD, фазированная решетка 16/64, объемная коррекция изображений в реальном времени, сохранение A-сканов;
• уникальный пользовательский интерфейс с управлением курсором при помощи двух устройств трекбол-мышь;
• удобство эксплуатации для операторов, не проходивших специального обучения;

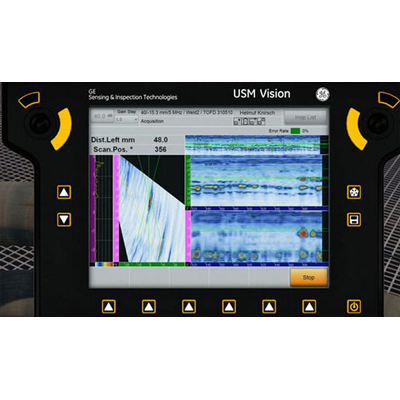

• цветной сенсорный экран с диагональю 26,5 см (10,4 дюйма) с разрешением 1024 x 768 пикс.;
• малый вес — 4 кг;
• возможность “горячей” замены аккумулятора во время работы;
• прочный резиновый корпус, IP 54
• размеры: длина в верхней части 367 см; длина в нижней части 310 см; ширина: 250 см; высота регулируется от 60 до 100 см.

Области применения системы USM Vision:

• Инспекции при строительстве объектов энергетической промышленности;
• технический контроль перед вводом в эксплуатацию;
• инспекции труб из углеродистой стали;
• инспекции труб диаметром 73–1219 мм (2,875–48 дюймов);
• инспекции труб толщиной 6–50 мм (1/4–2 дюйма) при автоматической настройке; диапазон
• может быть расширен при ручной настройке;
• инспекции кольцевых сварных швов;
• инспекции при одностороннем или двухстороннем доступе в зависимости от геометрических
• ограничений;
• предполагается обеспечить возможность проведения инспекций других типов сварных швов.

Система USM Vision — это комплексное решение для контроля сварных швов, состоящее из следующих компонентов:

• Программное обеспечение IPC для составления планов инспекции и автоматического создания настроек для ультразвукового контроля. В систему интегрирована база данных процедур, основанных на международных нормах и стандартах, и возможность построения траектории лучей для проверки параметров ультразвукового контроля;
• переносной дефектоскоп USM Vision;
• современные интерфейсы для подключения к ПК, включающие USB, Ethernet, Wi-Fi; возможность с помощью системы USM Vision управлять ПО IPC и ПО для анализа;
• транспортировочный кейс;

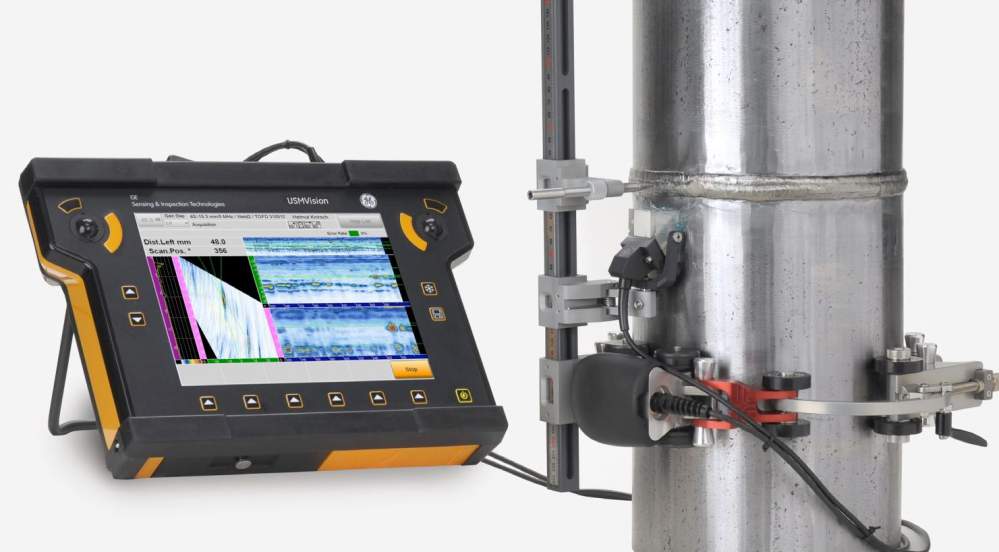

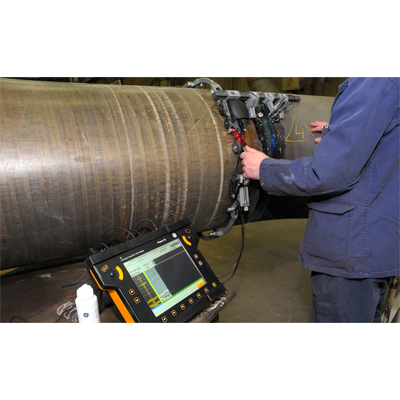

• датчик-сканер, разработанный для сбора данных с помощью датчиков TOFD и фазированной решетки, чьи основные компоненты приведены ниже:
• ручная тележка с магнитными колесами;
• цепь для инспекции трубопроводов (дополнительно);
• кронштейн с датчиком и державками для указателя осевой линии, вилки для призм датчиков
• TOFD и фазированных решеток;
• транспортировочный кейс;
• набор датчиков и призм, соответствующих определенному диапазону труб и нормам;
• программное обеспечение Rhythm Review 4.0 для анализа и составления отчетов;
• дополнительные модули ПО Rhythm, содержащие функции архивации, обмена данными и
• расширенные функции для создания отчетов.
