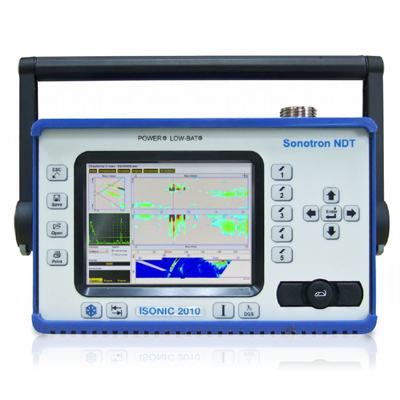

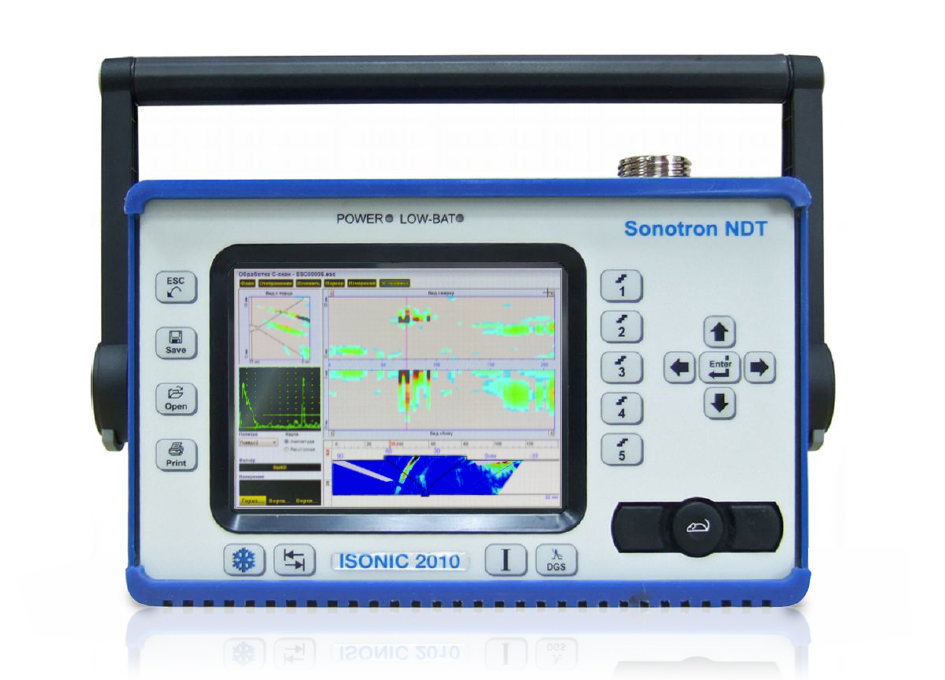

Встроенный компьютер:

AMD LX 800 – 500МГц

Размер единичного файла записи результатов:

50 - 20000 мм (2" - 800"), автоматическая прокрутка

Дисплей:

Сенсорный 6.5" высокой яркости, 640 x 480 пикселей

Управление:

Манипулятор “мышь”

Интерфейс:

2 x USB, Ethernet

Операционная система:

Windows™XP Embedded

Корпус::

Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53

Размеры:

265x156x139 мм - с батарей

Вес:

3.580 кг - с батарей

Тип импульса:

Биполярный прямоугольный импульс

Время нарастания импульса:

<7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)

Амплитуда импульса:

Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом

Длительность полуволны импульса:

50 - 600 нс с шагом в 10 нс

Излучающая апертура:

1 - 32

Фазирование (излучающая апертура):

0 - 100 мкс с разрешением в 5 нс

Частота повторения импульсов:

10 - 5000 Гц с шагом в 1 Гц

Принимающая апертура:

1 - 32

Усиление:

0 - 100 дБ с шагом в 0.5 дБ

Низкий уровень шумов:

85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц

Частотный диапазон:

широкополосный, 0.2 - 25 МГц

АЦ преобразование:

100 МГц 16 бит

Наложение сигналов принимающей апертуры:

В режиме реального времени, без мультиплексирования

Фазирование (принимающая апертура):

В режиме реального времени 0 - 100 мкс с разрешением 5 нс

Режимы отображения A-скана:

ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна)

DAC /ВРЧ для фокусных законов:

• Теоретическая – через фактор дБ/мм (дБ/")
• Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей
• Динамический диапазон 46 дБ, Скорость< 20 дБ/мкс, Емкость < 40 точек
• Возможна для выпрямленного и невыпрямленного А-скана

Стробы для фокального закона:

2 независимых стробирующих импульса/неограниченное расширение

Начало и длительность строба:

Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм /// 0.001"

Порог:

5 - 95 % высоты A-Скана, регулировка с шагом 1 %

Число фокальных законов:

8192

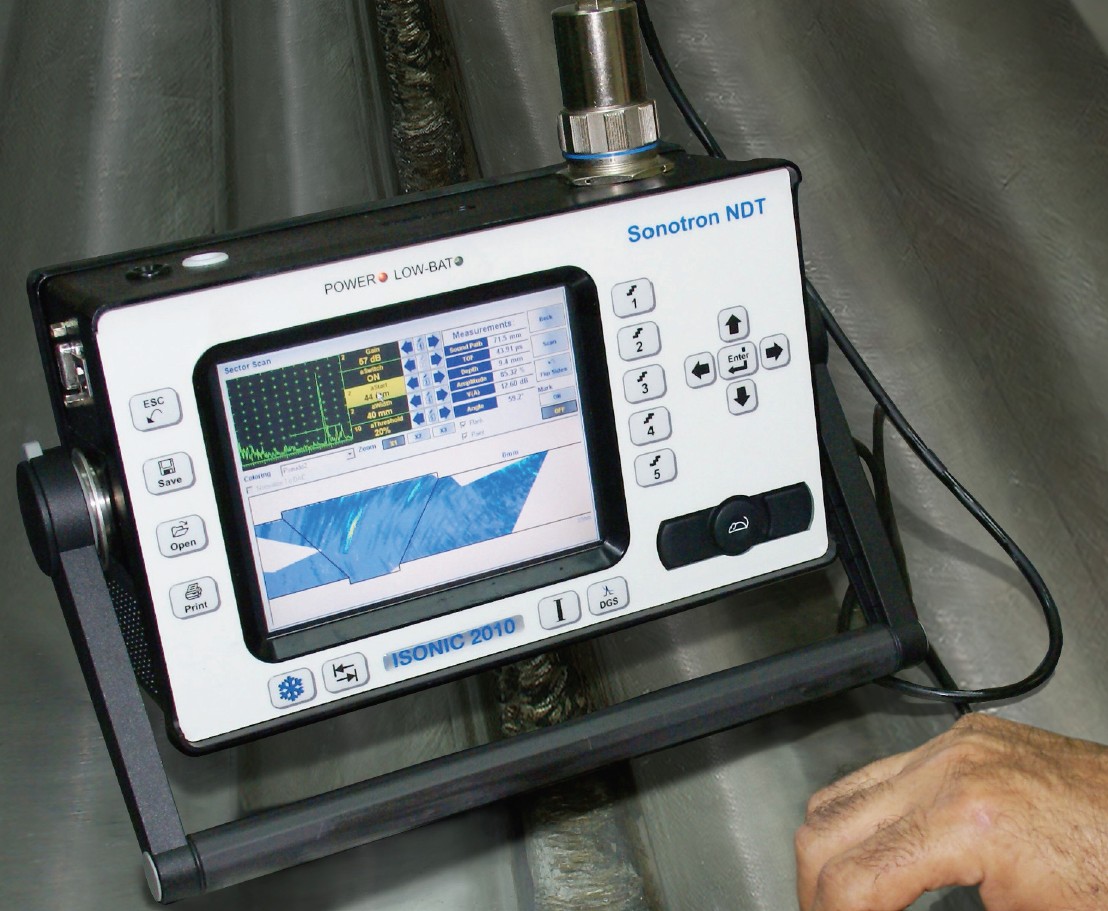

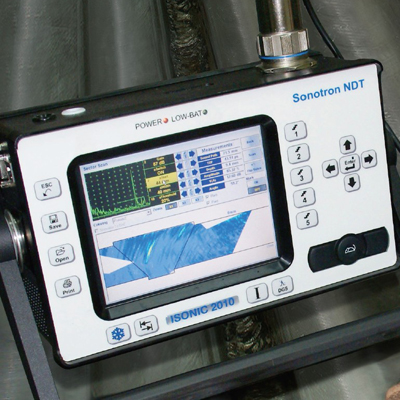

Режимы сканирования и визуализации:

• Линейный B-Скан - учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)
• Секторное сканирование (S-Скан) - учет переотражений или регулярной поверхности/ толщины, управление усиления для угла (GAC)
• Тандем B-Скан - учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)
• 3D – вид сверху (C-Скан), с боку и с торца

Метод сбора данных:

100% необработанные данные

Число каналов

1 или 2

Работа генератора/приемника (8 или 16

каналов):

• Параллельно – все каналы излучают, принимают, обрабатывают и записывают сигналы одновременно
• Последовательно – последовательные циклы излучения, приема, обработки и записи сигналов по каждому каналу отдельно

Тип импульса:

Биполярный прямоугольный импульс

Время нарастания импульса:

<7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)

Амплитуда импульса:

Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом

Длительность полуволны импульса:

50 - 600 нс с шагом в 10 нс

Режимы:

Раздельный / Совмещенный

Частота повторения импульсов:

10 - 5000 Гц с шагом в 1 Гц

Усиление:

0 - 100 дБ с шагом в 0.5 дБ

Низкий уровень шумов:

85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц

Частотный диапазон:

широкополосный, 0.2 - 25 МГц

Цифровой фильтр:

32 КИХ полоса пропускания с регулировкой нижнего и верхнего порогов

Режимы отображения A-скана:

ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна), Спектр сигнала (быстрое преобразование Фурье)

DAC / ВРЧ:

• Теоретическая – через фактор дБ/мм (дБ/")
• Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей
• Динамический диапазон 46 дБ, Скорость < 20 дБ/мкс, Емкость < 40 точек
• Возможна для выпрямленного и невыпрямленного А-скана

АРД диаграммы:

Стандартная база данных для 18 преобразователей/неограниченное расширение

Стробы:

2 независимых стробирующих импульса/неограниченное расширение

Начало и длительность строба:

Регулировка в диапазоне длительности задержки и развертки с шагом в 0.1 мм /// 0.001"

Порог::

5 - 95 % высоты A-Скана, регулировка с шагом 1 %

Режимы измерений:

27 автоматических режимов с возможностью расширения; режим измерений с двумя скоростями УЗ для многослойных материалов

Показания дисплея:

Структуры; Учет кривизны поверхности / толщины объекта / переотражений луча при контроле наклонными датчиками; Автоматическая калибровка скорости звука и задержки для всех типов датчиков

Заморозка” (A-скан и спектр сигнала):

Полная “заморозка” - A-сканы и спектр сигнала / Заморозка пика сигнала - A-Сканы/ Для зафиксированных сигналов доступны все виды измерений, включая перенос стробов, а так же изменение усиления в пределах ±6дБ

Режимы сканирования и визуализации:

• Один канал: B-Скан профиля толщины, B-Скан поперечного сечения, CB-Скан объекта контроля в плоскости, TOFD
• Несколько каналов: 4 типа диаграмм (Амплитуда/TOFD P/E, Карта, TOFD)

Метод сбора данных:

100% необработанные данные
